2U服务器硬盘改线的核心答案是：通过更换背板连线、调整硬盘供电和数据接口的线序映射，让标准2U机箱兼容非原装硬盘或扩展存储设备，操作重点在确认接口定义和线序对应关系。
2U服务器因为机身厚度适中、扩展位充足，是机房和中小企业常用的机型，但不少用户在实际使用中会遇到一个问题：原装硬盘托架太贵、二手盘兼容性差，或者想把2U机箱改成家用NAS，这时候就绕不开改线，改线不是乱接，而是有规律可循的。
改线前必须搞清楚的三个接口定义
改线翻车的案例,绝大多数都是因为没搞懂接口定义就动手，2U服务器硬盘相关线缆主要涉及三部分：数据接口、供电接口、硬盘背板信号接口。
数据接口：SATA、SAS和Mini-SAS的区别
2U服务器常见硬盘接口有两种：SATA和SAS，外观上SATA是L型小接口，SAS是中间一竖隔开的接口，SAS接口物理上可以插入SATA盘，反而不行，改线时如果是SAS接口的背板，直接用SATA线插上去是没用的。
| 接口类型 | 适用硬盘 | 常见2U机型 |
|---|---|---|
| SATA 7Pin | 普通SATA盘 | 低端存储型2U |
| SAS 29Pin | SAS盘或SATA盘 | 中高端2U服务器 |
| Mini-SAS（SFF-8643） | 4通道合一 | 新一代2U机架服务器 |
改线前先拍照记录原背板线缆接头型号,这比记忆接口型号更保险。
供电接口：SATA供电和4Pin对接
硬盘供电线在2U服务器里经常是“一根线串多个盘”，和普通台式机的独立供电线不同，改线时要留意硬盘位供电顺序，不只是正负极，还有12V和5V的承载能力，尤其是老2U机箱改NAS，用转接线把服务器电源转成标准SATA供电，需要确认单路电压输出电流是否够用。
背板信号定义：关键在LED灯和侧板排线
2U服务器的硬盘背板除了数据和供电,还有一排信号排线控制硬盘指示灯、在位检测和定位灯，改线时如果不接这些排线，硬盘能转但面板灯不亮，系统里可能显示“未知设备”，最稳妥的做法是保留原背板，只转接外部线缆，而不是改动背板本身。
实操流程：从拆机到通电一步步来
以下操作路径适用于绝大多数的2U服务器,比如戴尔R720、惠普DL380p等早期型号，改线前先断电，拔掉所有电源线，等待30秒让储能元件放电。

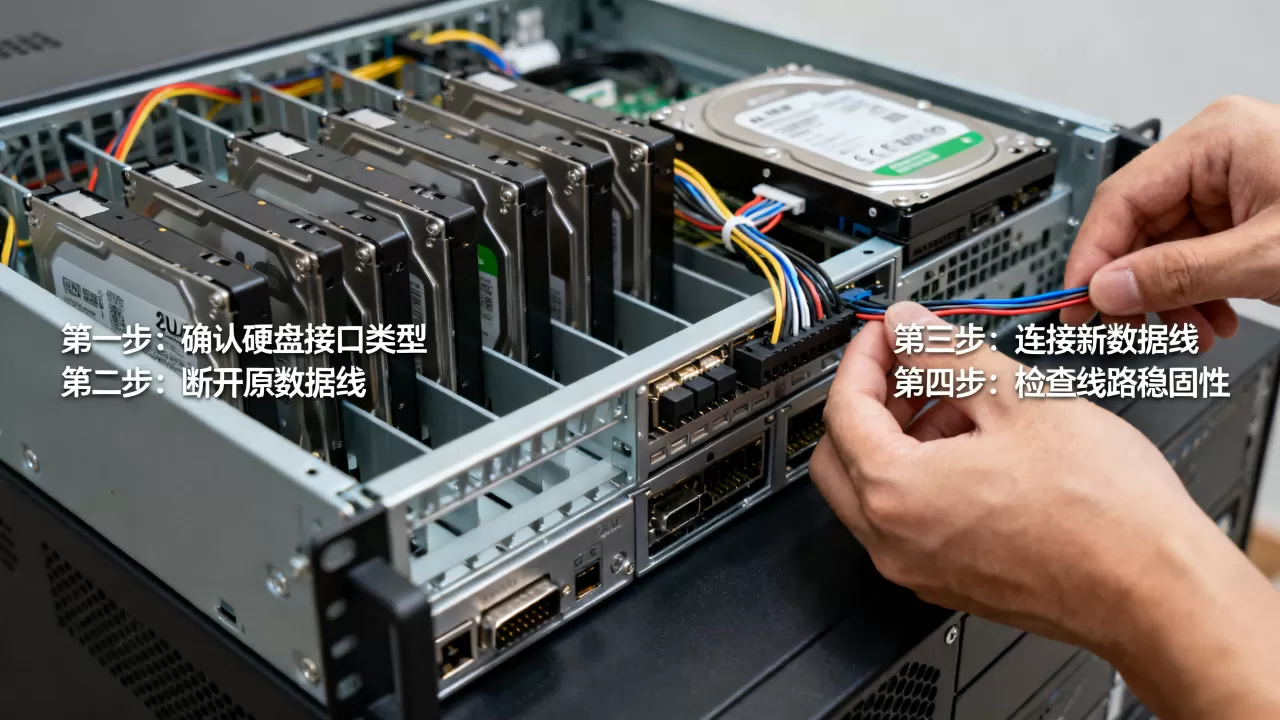

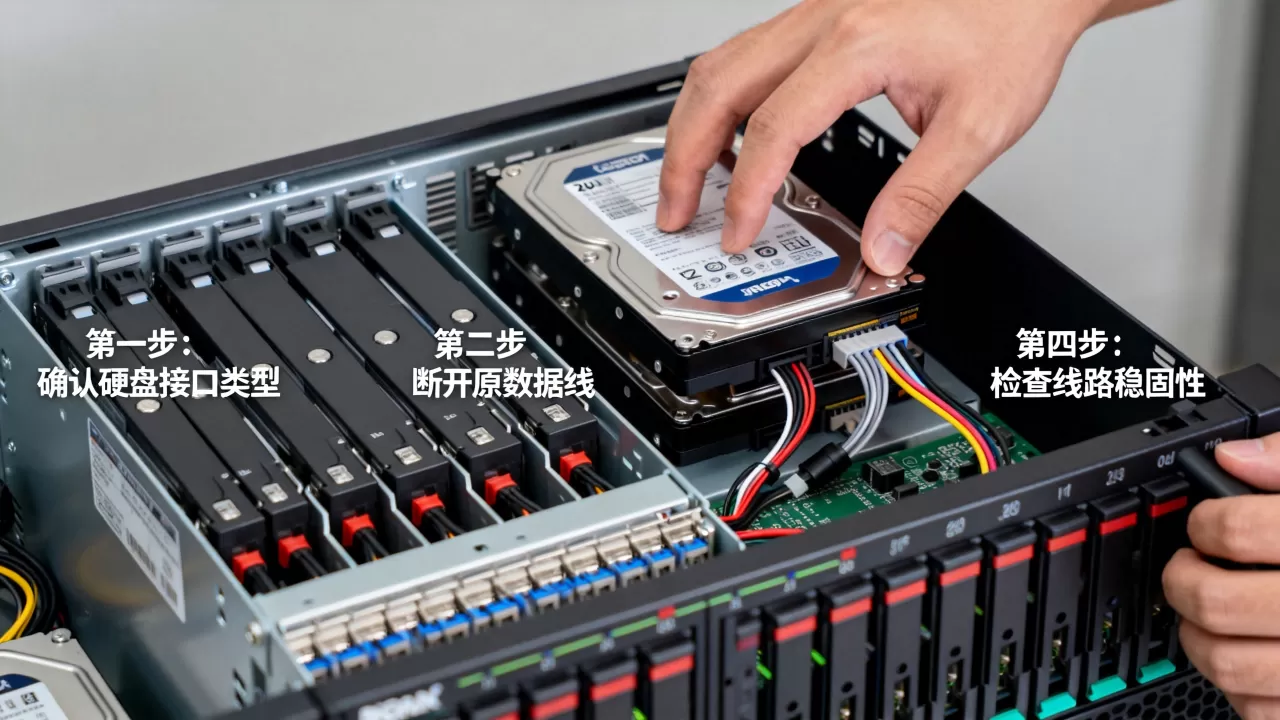

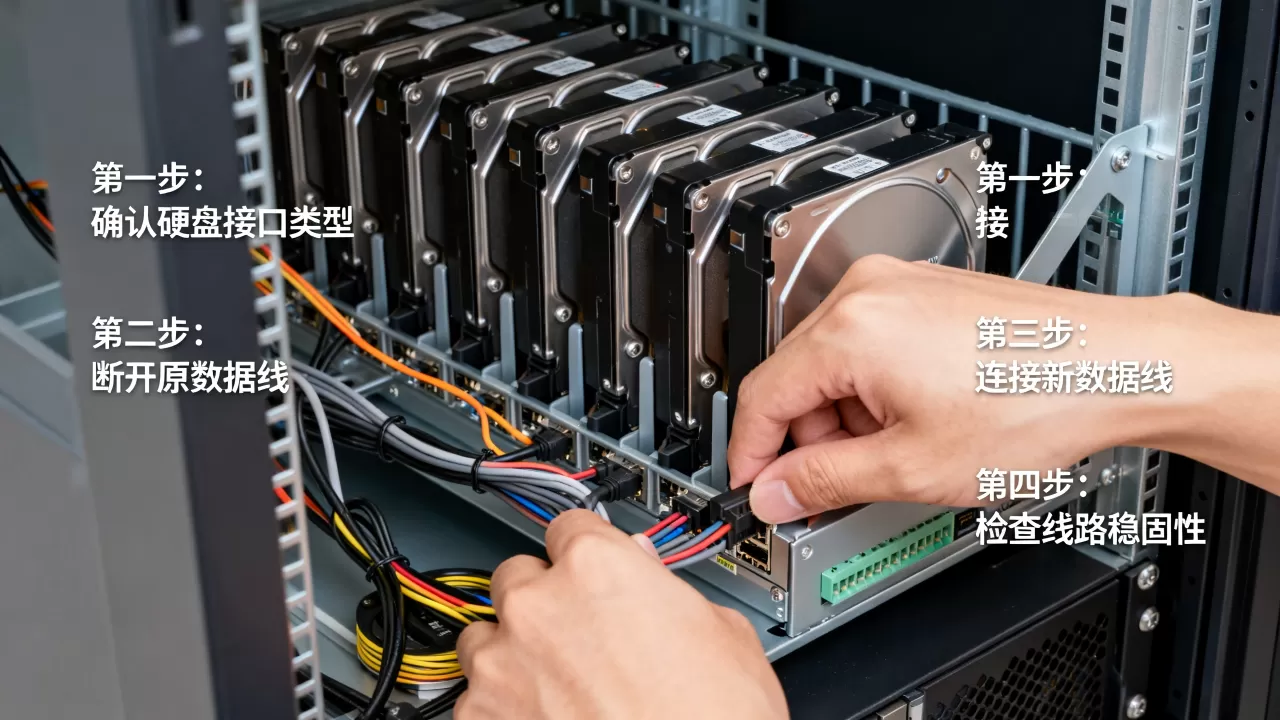

第一步：记录原始走线
用手机拍下背板背面所有接口的线缆走向,重点记录哪根线插在哪个接口，线的颜色、标号以及走线槽位置，这一步很多人省略，结果改完线发现某根线不够长，回头又找不到原参考。
第二步：判断是否需要换背板还是只换线
- 如果是想用普通SATA硬盘,但服务器背板是SAS接口且不支持SATA，需要换SATA三合一背板，或者用转接卡。
- 如果背板本身就支持SATA直插,只是线缆老化或长度不够，直接替换数据线和供电线即可。
- 如果是把2U原装电源改接为普通硬盘供电,需要做电源转接线，不涉及背板替换。
第三步：按线序规则制作转接线
最常见的情况是SFF-8087转4个SATA口，这种线材网上有售，但质量参差，自制线缆时，SFF-8087的第1、5、9、13针脚分别对应四个SATA通道的发送端，第2、6、10、14针脚是接收端，业余玩家不建议尝试微距焊线，直接用现成的成品线更加靠谱。
如果只是改供电线,多根硬盘共用一路12V，建议选用18AWG或更粗的硅胶线，普通20AWG线在同时启动多块硬盘时压降明显，可能导致硬盘掉盘。
第四步：接入测试与盘序确认
接线完成后不要急着盖上盖板,先通电开机，进入服务器BIOS或RAID卡自检界面，确认每一块硬盘都被识别，如果出现“foreign configuration”之类的提示，说明背板线序有错位，调换一下SATA线在背板上的插入顺序，而不是动RAID卡设置。
关于2U服务器改线的几个高频场景
不同应用场景下,改线的侧重点差别很大，以下三个场景最有代表性。
老2U服务器改家用NAS
很多玩家会花几百块收一台退役的2U服务器,加装大容量硬盘做家庭影音存储，但2U机箱的原装硬盘托架往往只支持2.5寸盘，或者2.5寸托架装不了3.5寸大容量盘。
改法有两种：
-
更换前置硬盘笼
：找同品牌同尺寸的3.5寸硬盘笼，替换原来的2.5寸笼子，这个改动涉及机箱结构，线缆只需要对应插入新背板即可。 - 保留原背板，用线外接硬盘：直接从背板SAS/SATA口引出线，连接到机箱外部或内部预留的3.5寸硬盘位，这种方案成本最低，但散热的走线因素需要重点考虑，50元左右的引线延长线就能解决，适合改装预算不高的场景。
服务器当NAS用，原有SAS线不够长或接口不匹配
2U服务器内部空间紧凑,背板到主板或RAID卡之间的线缆往往被刻意设计成很短，如果你的RAID卡换了位置，或者主板接口和背板接口不一致，就需要改线。
行业内通常的做法是采购“SFF-8643转SFF-8087”或“SFF-8643转4SATA”的转接线，价格一般在30到80元之间，根据长度和线材材质有所浮动，不少用户在改线的同时也顺带升级为硅胶软线，走线更灵活。
非原装硬盘托架导致硬盘不能锁定
有些2U机箱的硬盘托架自带触点,通过背板转接实现硬盘热插拔，如果更换了非原装托架，触点位置偏离，就会导致硬盘即便接上数据供电线，也会因为信号地未连接而无法正常识别。
这种情况下改线就不是改线缆本身,而是调整托架上的触点位置或增加独立导线把硬盘外壳与背板地线相连。
改线避坑清单：这些细节直接决定成败
- 电源线序不能想当然：SATA电源线的橙色线是3.3V，红色是5V，黄色是12V，服务器背板上的供电定义和标准SATA一样，但有些品牌会在同一接口上混用不同颜色的线材，一定要用万用表量过再连接。
- 关于热插拔背板的灯控线：如果你很看重硬盘指示灯，建议保留原装背板，灯控排线一般从背板通到主板或存储控制器上的专用插座，改了线后，灯控信号不一定还会有效，需要接受灯不亮或常亮的状态。
- RAID卡顺序和背板物理盘序一致：某些系统里硬盘盘位和背板上的物理接口顺序是相反的，建议在背板上贴上标签，安装前先测试确定顺序，再装整机。
业内专家指出,2U服务器改线里的绝大多数故障其实是接触不良，而不是线序接错。
精准匹配搜索场景的改线问题速查
是结合用户提问频率较高的具体话题整理出的操作要点,按场景检索即可。
2U服务器怎么改成家用台式机电源
这个问题在“2u服务器改家用”关键词里出现频率极高，核心思路是舍弃原服务器的冗余电源，改为ATX电源供电。
具体步骤为：
- 断开服务器主板上的电源管理接口,通常是一个长方形多针插头。
- 购买转接线（服务器主板转ATX电源），网上有成品线，价格约20到40元。
- 将ATX电源的24Pin主供线和8Pin CPU供线对应接入转接线。
- 用导线短接ATX电源24Pin中的PS-ON（绿色线）和任意GND（黑色线）来测试电源是否启动。
需要说明的是,2U主板多数是定制规格，家用ATX电源需放在机箱外或改造机箱后部开孔，线材长度要提前计算。
戴尔2U服务器硬盘亮黄灯怎么处理
硬盘黄灯不一定代表物理损坏,更多时候是背板或线缆导致的自检失败，处理顺序是先看系统管理软件里的硬盘状态代码，如果是“predictive failure”则优先考虑换线，如果报“blocked”或“removed”，则排查背板供电和数据线插接松紧。
若在更换托架或改线后出现黄灯,先恢复原装线验证硬盘本身是否正常，再逐步替换非原装转接线。
2U服务器加装4块SATA盘的改线方案
很多2U服务器原厂只配了2个或4个SAS口背板,想扩展更多盘位时，可以直接在背板空余的SFF-8643接口上用一根转接线接出一口四个SATA盘，需要注意的是供电容量能否跟上：
- 每块机械硬盘启动瞬时电流约2A左右
- 4块盘同时启动时,12V输出电流至少需要8A到10A
- 如果主板原供电线余量不足,需从电源其他模组口取电并联
改线的本质是接口匹配
回到最初的问题,2U服务器硬盘改线并不神秘，核心就三件事：确认接口物理形状、确认供电电压和电流、确认信号线序对应关系，做好这三步，剩下的事情和拼积木差别不大，唯一要牢记的是，动手之前先拍照、再拆线、最后上电测试，顺序千万不能反。
