三旺串口服务器RS485怎么接才正确?,接线步骤是什么?

三旺串口服务器RS485接线,核心就三步:确认设备端子定义、接A/B线和公共地、设置好终端电阻。只要线序对、地线通、终端匹配到位,基本就能稳定通讯,下面按实操场景拆解,直接照着做就行。

RS485接线前先搞懂三旺设备的端口逻辑

很多用户拿到三旺串口服务器(比如NP311、NPort系列),第一反应是找“RS485”标识,实际上三旺设备的RS485端口通常是一个RJ45接口或一组凤凰端子,不同型号定义不同,接错线之前,一定要先看设备丝印或说明书上的“RS485 A/B”标注,很多“接不通”的故障其实都是把A当B、B当A了。

一款工业级串口服务器,为什么要做得简单、稳定、通用和省心
加载中
一款工业级串口服务器,为什么要做得简单、稳定、通用和省心

确认你的三旺型号是两线还是四线制

行业共识认为,超过90%的工业现场用两线制RS485,三旺标准型号支持两线半双工,即一对差分线(A+、B-)加一根信号地(GND),接线前,先判断你的三旺设备是哪种端子类型:

  • 凤凰端子型:直接看到+、-、GND标识,用一字螺丝刀压线即可。
  • RJ45网口型:按针脚定义图,通常1脚为A+、2脚为B-,但不同批次可能不同。务必用万用表通断档量一下对地电压,确认针脚定义再压线。

明确RS485的传输距离和线材要求

三旺串口服务器RS485在9600bps波特率下,理论传输距离可达1200米,但实际接线中,距离超过300米就得考虑线径和屏蔽层,推荐使用屏蔽双绞线,比如RVSP 2×1.0mm²,别用普通网线替代,屏蔽层单端接地(接三旺设备GND端),不要两端同时接地,否则大地环流会干扰通讯。

三旺串口服务器RS485接线步骤实操

以下步骤以三旺NP311(凤凰端子版本)为例,适配多数型号,材料清单:一字螺丝刀、万用表、屏蔽双绞线、剥线钳。

第一步:给三旺串口服务器上电,确认供电极性

三旺大部分串口服务器支持DC 9-36V宽压供电,电源端子同样标有+V、-V,接反会烧内部保护元件,上电后观察PWR指示灯,亮起再继续下一步。

第二步:接RS485数据线正负极

  • 将双绞线的

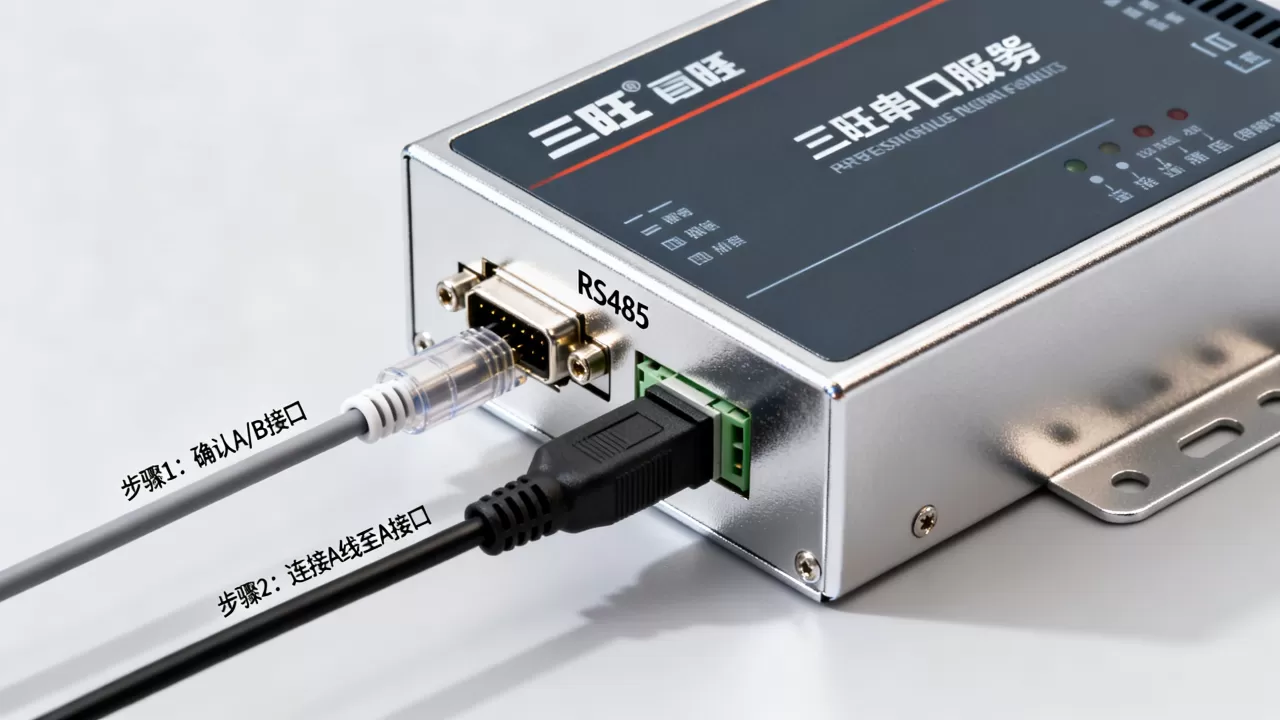

    三旺串口服务器RS485怎么接才正确?,接线步骤是什么?

    白色线接入设备RS485的A+端子(或标“+”“D+”)。

  • 将双绞线的蓝色线接入RS485的B-端子(或标“-”“D-”)。
  • 如果有单独GND端子,把屏蔽层或备用芯接GND。不要漏接GND,三旺设备对共模电压敏感,不接地GND容易造成通讯丢包。

第三步:处理终端电阻

如果三旺串口服务器是链路的末端设备,需要拨码或跳线打开120Ω终端电阻,具体位置查看设备底部标签,常见为SW1拨码开关第3位,如果串口服务器在链路的中间位置(菊花链拓扑中间节点),则关闭终端电阻,否则信号反射会导致波形畸变。

第四步:连接上位机或PLC进行验证

用网线连接三旺设备网口到电脑,登录其Web管理页面(默认IP通常为192.168.0.1或查看机身贴纸),在“串口设置”里确认RS485模式为“半双工”或“MODBUS RTU”,波特率改为与PLC一致,然后用串口调试助手发送十六进制数测试,比如发“01 03 00 00 00 01 84 0A”,看返回数据是否正常。

三旺串口服务器RS485接线到PLC的具体场景对比

实际项目中,最多的问题是RS485接口定义不一致,三旺设备通常标注A+、B-,但部分PLC(如西门子S7-200 SMART)标注为D+、D-,还有老款PLC(如三菱FX系列)的485BD板标注是SDB、SDA,这时候需要做逻辑映射:

  • 三旺A+ → PLC的D+或SDB
  • 三旺B- → PLC的D-或SDA

例外情况:部分仪表(如温湿度传感器)把端子标为A、B,但它们的A可能就是B-,B才是A+,接完若不通讯,把两根线对调重试,这是最直接的判断法。

三旺与USR-TCP232-410P的接线对比

行业中常拿三旺NP311与有人USR-TCP232-410P做对比选择,两者价格接近,但接线差异明显,三旺NP311采用凤凰端子可直接压线,适合柜内固定安装;USR-TCP232-410P为DB9针接口,需另配转接线,在震动较大的场景(如矿山机械),行业用户更倾向选三旺,因为端子压接比DB9螺丝锁紧更抗松动。

接长线时的浪涌保护和隔离措施

室外或跨楼栋接线,建议在三旺设备侧串联

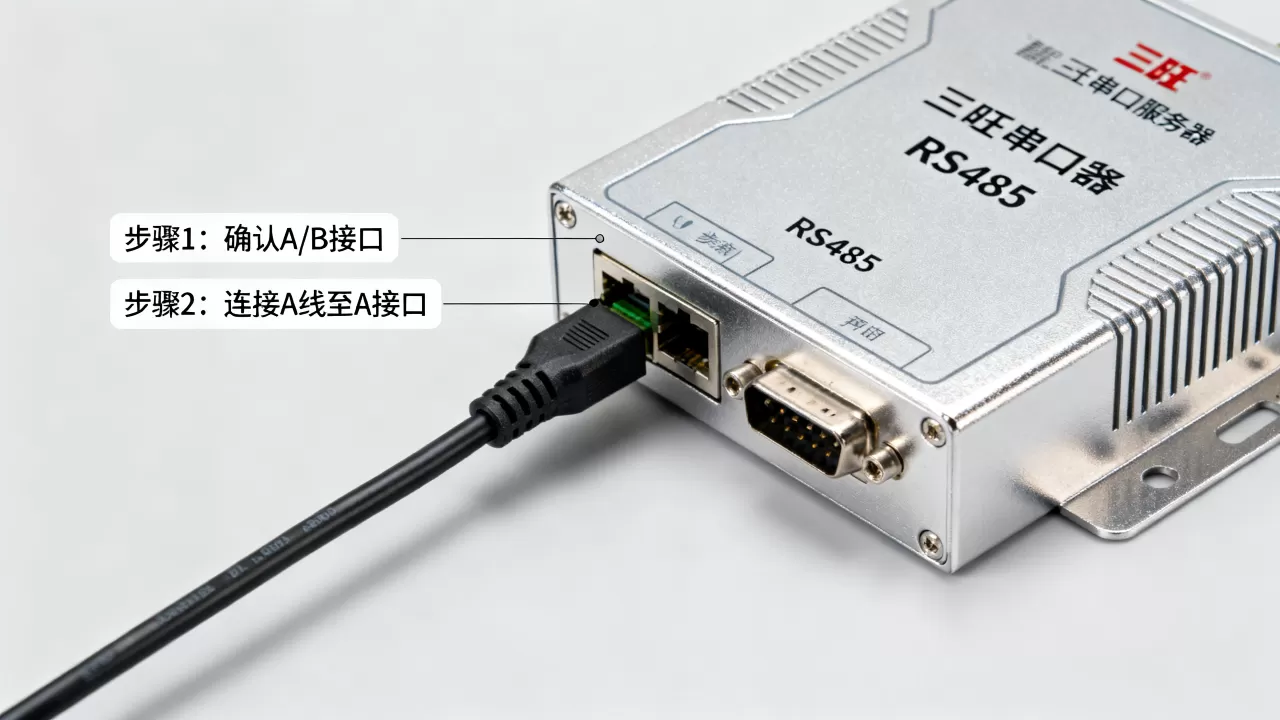

三旺串口服务器RS485怎么接才正确?,接线步骤是什么?

RS485隔离模块,比如用DC-DC隔离电源供电,避免雷击感应电压烧坏串口芯片,行业内不少案例中,山东、河北的户外项目里,雷雨季节设备损坏的多数原因是没加浪涌保护,而不是设备本身质量问题,全套保护配件成本大概几十元,相比重新跑一趟现场的人工费,这笔钱值得花。

三旺串口服务器RS485接线的常见故障排查

接线看起来简单,但大多数现场通讯故障出在细节上,按以下顺序排查,能解决大多数问题。

通讯时好时坏,丢包率高

  • 检查接地:GND是否接好?屏蔽层是否单端接地?
  • 检查波特率差异:串口服务器、PLC、上位机三者波特率必须完全一致。
  • 检查终端电阻:用万用表量A与B之间的电压,静态值应在2V-5V之间,偏低说明A/B接反或终端电阻缺失。

完全不通,串口服务器指示灯异常

  • 看ACT指示灯是否闪烁,不闪就是设备没进入工作状态,检查网线链路。
  • 用万用表量三旺设备RS485端子的对地电压:A+对GND应为1.5V-2.5V,B-对GND应为1.5V-2.5V,如果某脚电压接近0,说明端子虚接或芯片已损坏。

通讯速率越高越不稳定

波特率调到115200以上时,对线材质量、接地要求大幅上升,若必须用高波特率,把终端电阻打开,缩短分支线长度(建议分支不超过1米),并尝试降低为38400测试对比是否是线材长度瓶颈。

三旺串口服务器RS485接线怎么选设备的务实建议

在设备选型阶段就要考虑接线成本,常见误区是只对比裸机价格,忽略辅材和人工。三旺串口服务器价格在400-800元区间(具体看型号和串口数量),而一次现场接线失败的人工成本往往超过设备本身,预算内优先选带光电隔离的型号,比如NP311隔离版,多花200元左右能解决大部分电平冲突问题。

考虑后续扩展的接线预留

如果预期会接入更多设备,接线时预留好RS485中继器接口,用四芯线(两对双绞)布线:一对用于当前通讯,另一对备用,避免以后增加设备时重新布线,这在改造项目里能节省相当大的工程量。

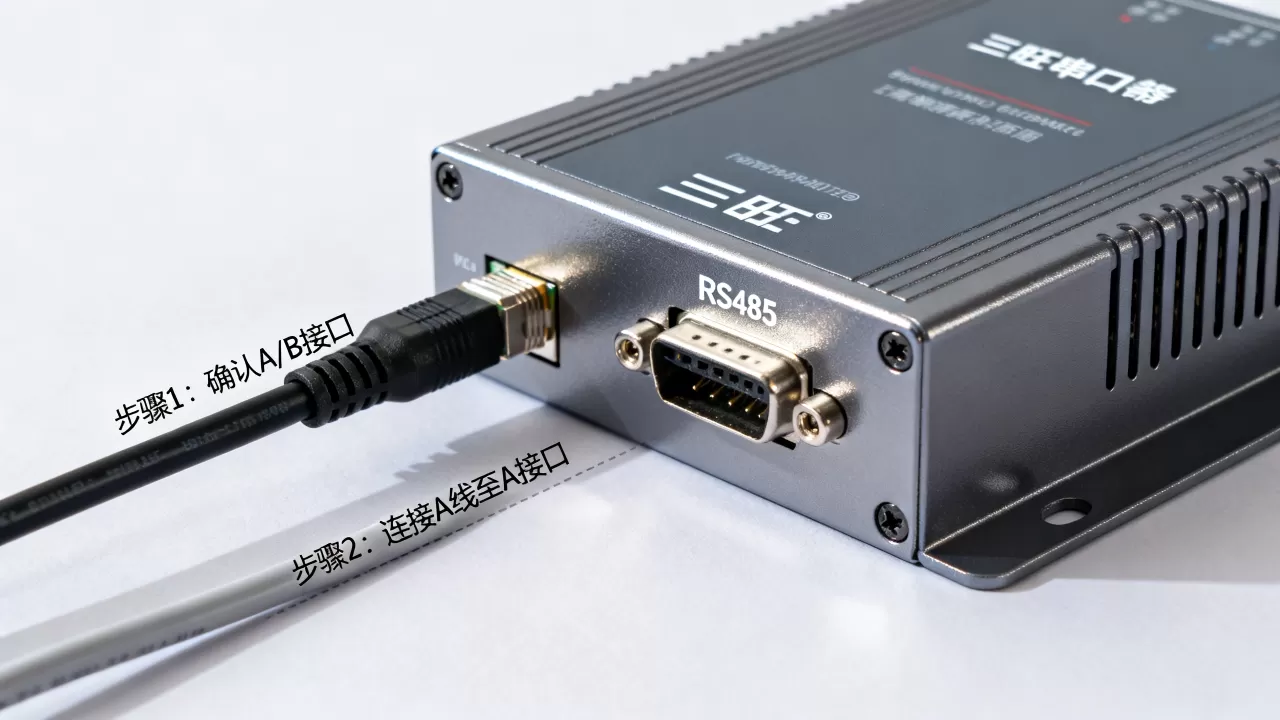

三旺串口服务器RS485怎么接才正确?,接线步骤是什么?

地域性环境因素的接线考量

在江苏、广东等湿度高的地区,端子压接处要涂防氧化导电膏;在西北、东北等温差大的环境,室外用线必须选耐低温材质,每年巡检时用红外测温枪检查端子温度,环境恶劣时端子发烫是接触电阻变大的前兆,提前处理比事后停机强。

三旺串口服务器RS485接完之后的配置要点

硬件接好只是第一步,三旺设备的软件配置同样影响通讯质量,登录设备Web界面后,注意几个关键项:

  • 数据传输模式:选“TCP Server”还是“UDP”,取决于上位机软件结构,Modbus TCP网关场景要选“TCP Server”模式。
  • 多主机链接:如果上位机有多台电脑同时访问,开启“Max Connection”并设置允许的客户端IP白名单。
  • 串口超时时间:默认10ms即可,若现场干扰大,可适当调至20ms,避免频繁切换流向导致效率下降。

关于三旺串口服务器RS485接线的Q&A

三旺串口服务器RS485接线时A和B接反了会烧设备吗?

不会烧设备,RS485是差分信号协议,A/B接反只会导致通讯数据错乱或完全不通,排查时把两端A、B线对调即可,重启设备后测试通讯是否恢复,这是现场最常遇到的简单问题。

三旺串口服务器RS485能同时接多个设备吗?

可以,RS485总线支持多点通讯,最多可挂接32个设备节点(不带RS485中继时),接线方式采用手拉手菊花链拓扑,从三旺设备的A+、B-分别引出到第一个设备,再从第一个设备引出到第二个设备,以此类推,注意总线末端需开启终端电阻,其他设备全部关闭终端电阻。

RS485屏蔽线外层网能接市电地线吗?

不能直接接,屏蔽层应单端接三旺设备机壳地或信号GND端子,不能接手电的PE地,否则工业现场的地电位差会产生地环路电流,反而引入更大干扰,如果必须接地,用1MΩ电阻并联0.1μF电容连接到PE地,只泄放静电不导通电流。
