H3C服务器的HDMI口通常不需要“配置”，它只是本地显示输出接口：接显示器或KVM，开机后进BIOS设置主显示设备即可，若你要远程配IP、装系统、做RAID，应该用HDM管理口而不是HDMI口。
很多朋友第一次接触H3C服务器,会把HDMI口当成管理口，甚至以为插上HDMI线就能配IP，这个理解偏了，HDMI口负责画面，HDM口负责带外管理，两者分工明确。
H3C服务器HDMI口怎么配置？先分清显示输出和管理口

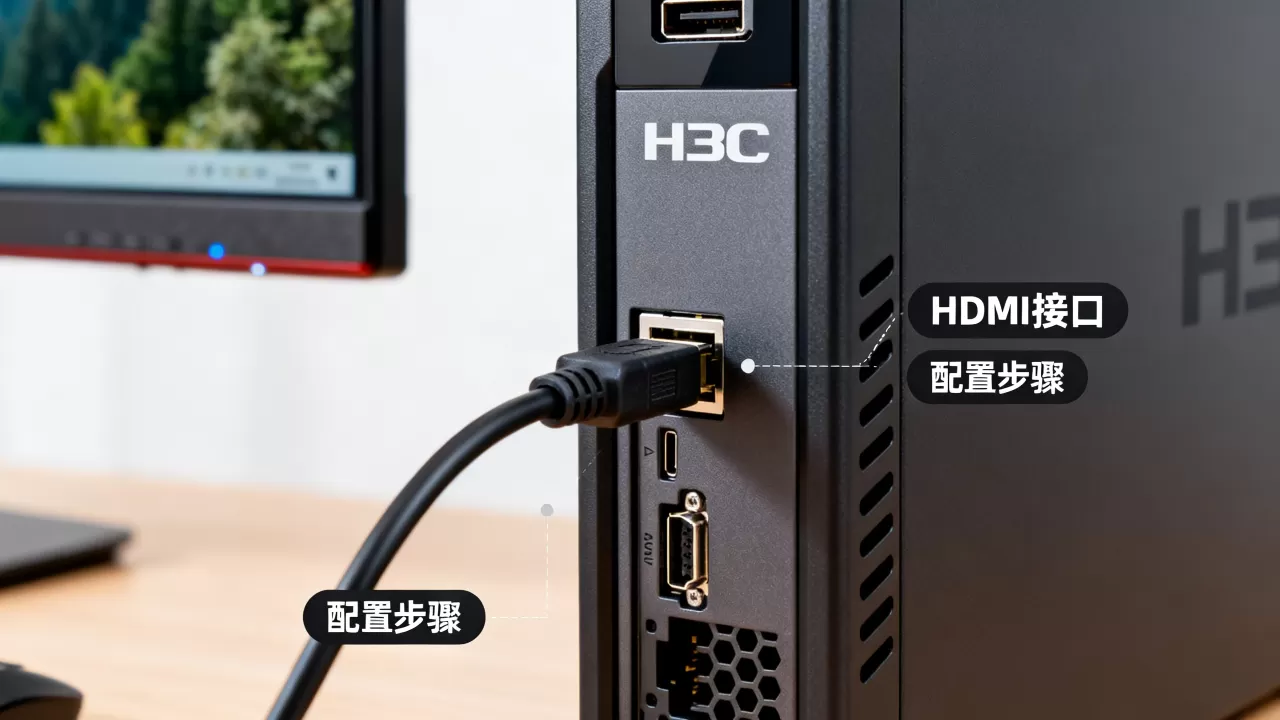

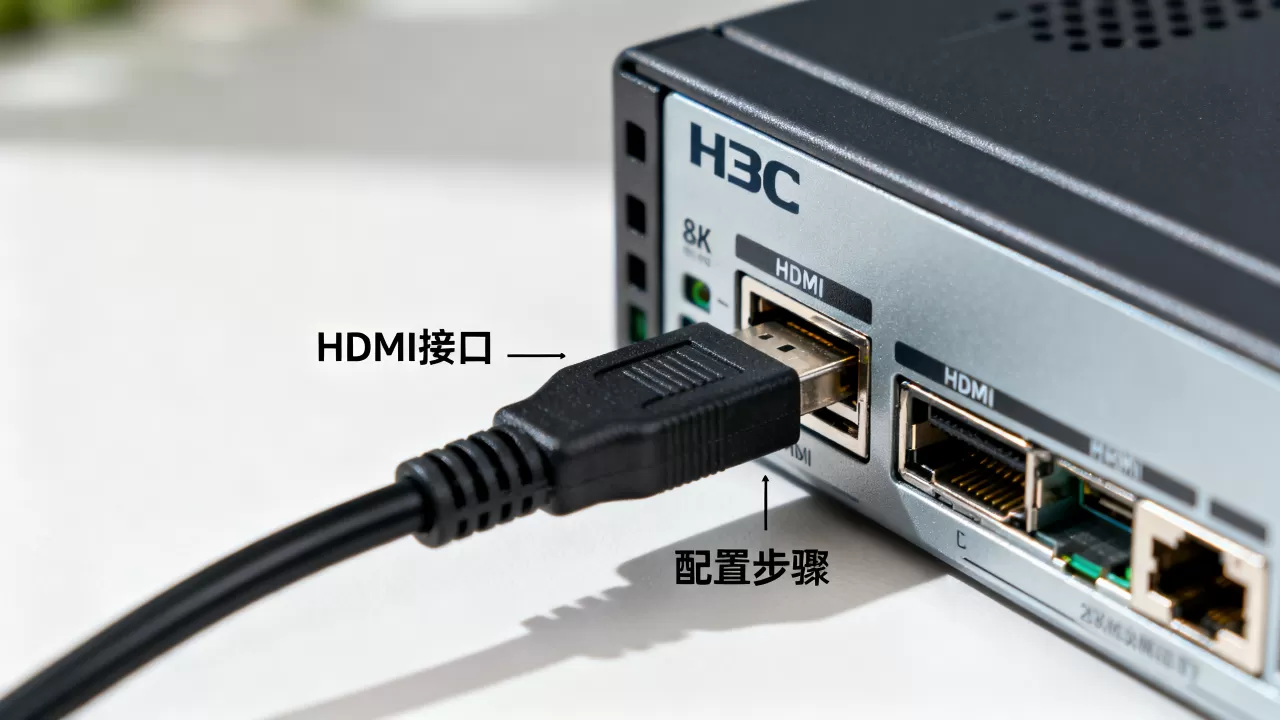

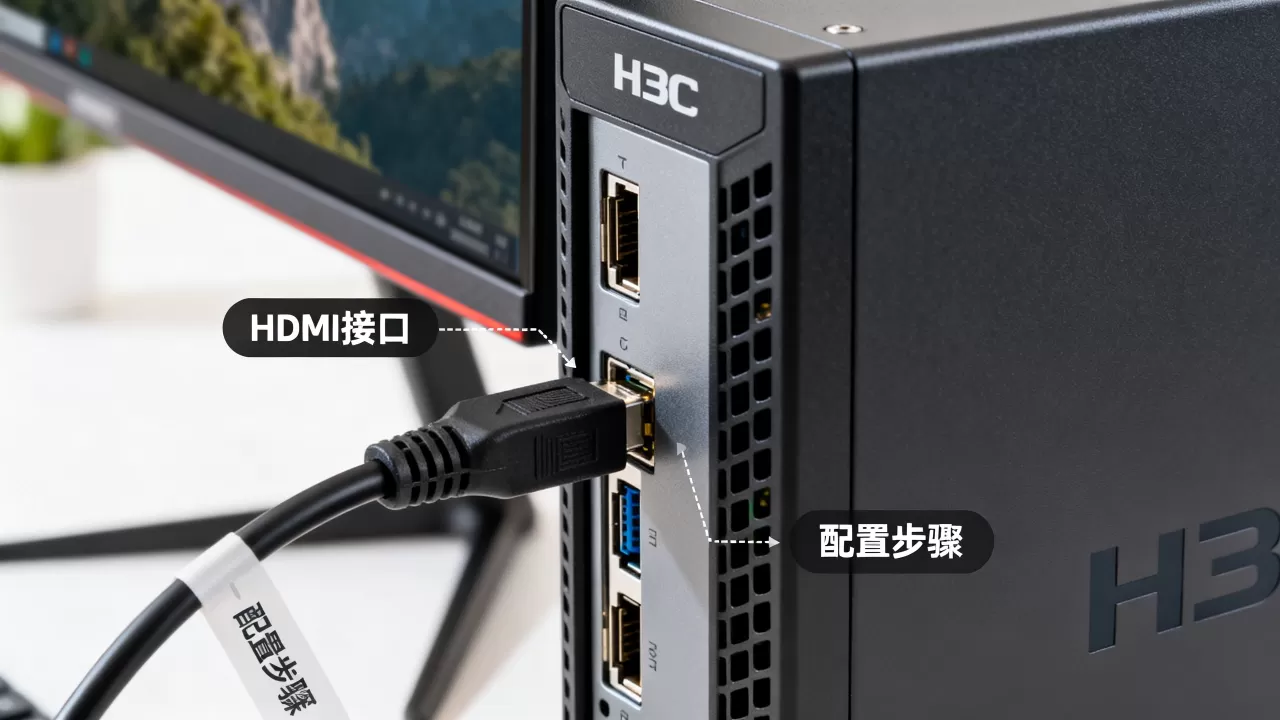

H3C服务器后面板常见的视频接口有VGA和HDMI,部分机型前面板也有VGA，HDMI口的作用是把服务器本地画面输出到显示器、KVM切换器或大屏，它不参与业务网络，也不能直接登录HDM。
HDMI口在H3C服务器上的真实作用
- 本地显示输出：接显示器后看开机Logo、BIOS、RAID卡、操作系统安装界面。
- 不承载管理网：不能通过HDMI口配IP、开远程控制台。
- 不替代HDM口：HDM口是RJ45网口，常见默认地址为168.1.2，账号密码以机身标签和H3C官方文档为准。
- 不是Console口：H3C服务器串口Console通常用于网络设备，服务器本地调试更多靠HDMI/VGA和HDM。
如果你只是想让服务器接显示器,HDMI口基本免驱免配，真正要设置的是BIOS里的主显示设备。
H3C服务器HDMI接口能接显示器吗？实操步骤
可以接,但要注意接口版本、线材和BIOS设置。
- 准备一根质量可靠的HDMI线,显示器切换到自己插入的HDMI输入源。
- 将HDMI线一端接服务器HDMI口,另一端接显示器。
- 给服务器上电,观察显示器是否出现H3C开机Logo。
- 开机后按屏幕提示进入BIOS Setup，常见按键为Del，启动菜单常见为F11。
- 进入BIOS后找到显示相关菜单,常见路径为Advanced -> Video Configuration -> Primary Display。
- 若加装了独立显卡,将主显示设备设为PCIe/PEG；若用板载显示，设为
Onboard VGA
或Auto。 - 按F10保存退出，重启后观察HDMI输出是否正常。
- 若HDMI仍无画面,换VGA线测试，VGA有画面、HDMI无画面，优先怀疑HDMI线、接口或BIOS显示策略。
部分H3C机型HDMI和VGA并非同时输出,而是在BIOS里二选一或按主显切换，具体菜单名称以实际机型为准（据H3C官方用户手册）。
用HDM远程替代HDMI的配置路径
很多机房没有显示器,这时不用折腾HDMI，走HDM更实际。
- 用网线接服务器HDM管理口。
- 笔记本网卡设为同网段,例如168.1.100/255.255.255.0。
- 浏览器访问https://192.168.1.2，登录HDM，账号密码看机身标签。
- 打开KVM Console，即可看到服务器本地画面。
- 需要装系统时,用Virtual Media挂载ISO镜像。
- 需要改HDM IP时，在HDM Web界面或BIOS的HDM配置页修改。
HDMI适合现场调试,HDM适合远程运维，两者不冲突，生产环境更依赖HDM。
H3C服务器HDMI口和VGA口区别在哪？
这两个口都是本地视频口,但信号类型和兼容性不同，下面用表格对比。
| 接口 | 信号类型 | 典型用途 | 配置方式 | 注意点 |
|---|---|---|---|---|
| HDMI | 数字音视频 | 接显示器、KVM、大屏 | 通常免配，BIOS切主显 | 部分机型无HDMI，线材要求高 |
| VGA | 模拟视频 | 接老显示器、KVM | 通常免配，兼容性强 | 分辨率较低，画面偏软 |
| HDM管理口 | 网络带外管理 | 远程KVM、虚拟媒体 | 配IP、用户、浏览器登录 | 不是HDMI，不能混用 |
行业共识认为,服务器本地显示输出主要用于安装调试，生产环境更依赖带外管理，HDMI口和VGA口谁优先，取决于BIOS主显示设置和是否加装独立显卡。
什么场景用HDMI，什么场景用HDM
- 初次上架、改BIOS、配RAID、装系统：现场用HDMI或VGA。
- 机房远程排障、重装系统、挂ISO：用HDM。
- 显示器只有VGA：用VGA线，别硬用HDMI转VGA无源线。
- 需要音频：服务器HDMI通常不强调音频，管理场景基本用不到。
H3C R4900 G3 HDMI口无输出怎么解决？
H3C R4900 G3是常见机型，HDMI无输出也常被问到，排查要按顺序来，别一上来就报修。
先做外部排查
- 确认显示器输入源选对,不是自动识别失败。
- 换一根HDMI线,换显示器HDMI口。
- 换VGA线测试,判断是接口问题还是整机无显示。
- 检查KVM切换器是否兼容,部分KVM对HDMI EDID识别不好。
- 检查HDMI转VGA转换器,无源转接线多数情况下不工作，需有源转换器。
再做BIOS和硬件排查
- 开机按Del进BIOS，查看主显示设备设置。
- 加装独立显卡后,将Primary Display改为PCIe/PEG。
- 若用板载显示,改为Onboard VGA或Auto。
- 恢复BIOS默认设置,保存后重启。
- 关机拔电源,按电源键放电，尝试清除CMOS，跳线位置看H3C官方手册。
- 若VGA正常、HDMI始终无输出，考虑HDMI接口硬件故障或固件问题。
- 更新BIOS和HDM固件,部分显示兼容性问题可通过固件修复。
业内专家指出,加装独立显卡后，BIOS默认显示设备不切换是HDMI无输出的常见原因，先把主显切到PCIe，再判断硬件。
BIOS显示输出设置路径参考
不同H3C机型菜单略有差异,常见操作如下：
- 开机按Del进入BIOS Setup。
- 找到Advanced或Chipset Configuration。
- 进入Video Configuration或Display Configuration。
- 设置Primary Display为Onboard、PCIe或Auto。
- 按F10保存，选择Yes重启。
- 若进RAID卡,按屏幕提示操作，LSI/Broadcom常见
Ctrl+R
，PMC常见Ctrl+H。
北京H3C服务器HDMI配置上门调试多少钱？
北京地区企业机房多,H3C服务器上门调试需求也集中，价格不是固定值，受几个因素影响。
影响上门费用的因素
- 机型：1U、2U、塔式，拆装难度不同。
- 距离：市区和远郊上门成本有差异，仅HDMI无输出排查，还是含BIOS、RAID、系统、HDM配置。
- 配件：是否需要更换HDMI线、显卡、主板、转接器。
- 服务来源：H3C原厂服务、维保商、第三方工程师，报价不同。
多数情况下,基础显示排查和BIOS设置属于数百元到千元级上门服务；若涉及硬件更换，费用另计，北京地区可先通过HDM远程确认问题，减少无效上门。
降低调试成本的做法
- 先远程登录HDM,看KVM是否有画面。
- 拍下服务器型号、机身标签、HDMI/VGA接口照片。
- 准备好HDMI线、VGA线、显示器或KVM。
- 提前备份RAID配置和业务数据。
- 需要装系统时,提前准备ISO和驱动。
HDMI配置本身不复杂,复杂的是把显示、RAID、系统和远程管理串起来，按场景选接口，效率更高。
H3C服务器HDMI口配置常见问题Q&A
H3C服务器HDMI口能直接配IP地址吗？
不能,HDMI是显示接口，不承载管理网，配IP走HDM管理口或操作系统网口，HDM常见默认地址为168.1.2，具体以机身标签为准。
H3C服务器HDMI口无输出，优先查什么？
优先查显示器输入源、HDMI线、HDMI转接器、BIOS主显示设备、独显和板载切换，若VGA正常而HDMI无输出，再考虑HDMI接口硬件或固件问题。
H3C服务器用HDMI配置RAID和HDM远程有什么区别？
HDMI本地配置需要现场显示器键鼠,适合初次上架、BIOS和RAID设置；HDM远程可做KVM、挂载ISO、远程装系统，适合机房远程运维，HDMI负责本地画面，HDM负责远程带外管理，二者按场景并行使用。
