服务器桥片是连接CPU、内存、硬盘、网卡和各类PCIe设备的芯片组，是决定整机I/O能力的核心枢纽。从最早负责全部数据调度的北桥南桥，到如今集成进CPU内部、只留一个PCH负责外设收纳，服务器桥片的形态变化，直接左右了服务器主板的设计思路和选购逻辑。
服务器桥片有哪些型号：从传统南北桥到PCH的演变
第一代桥片：北桥南桥各管一摊

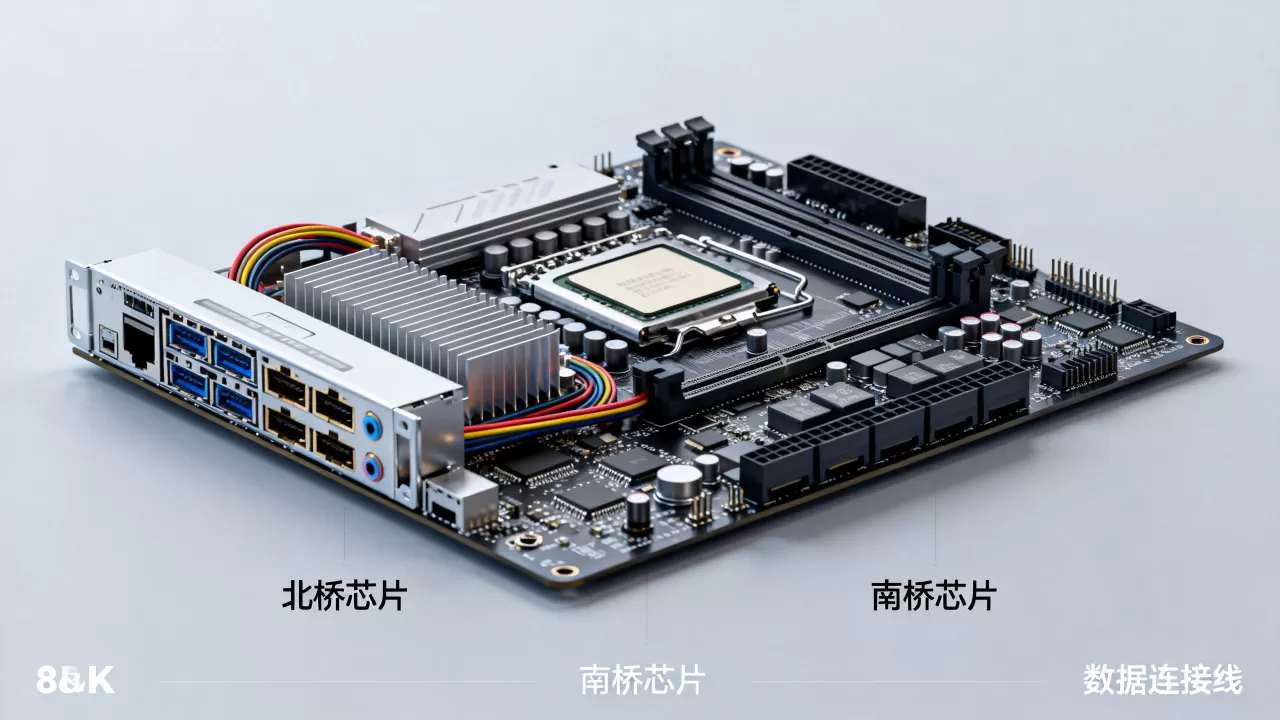

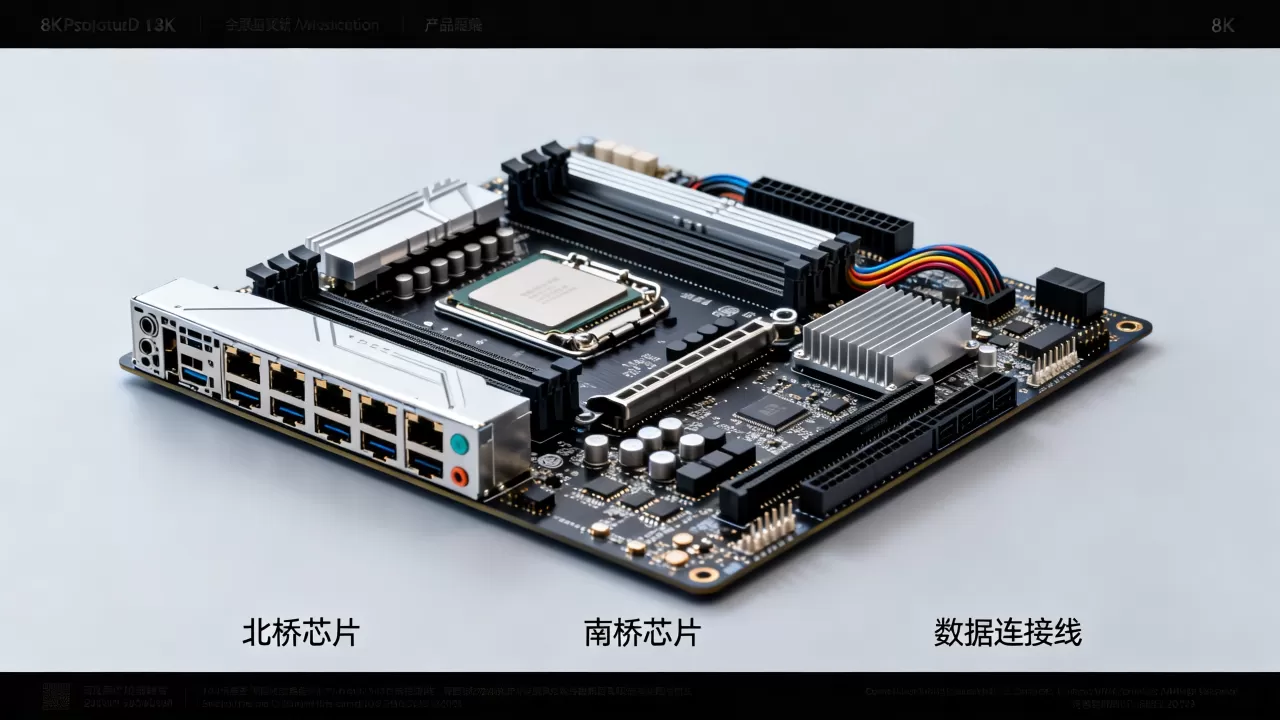

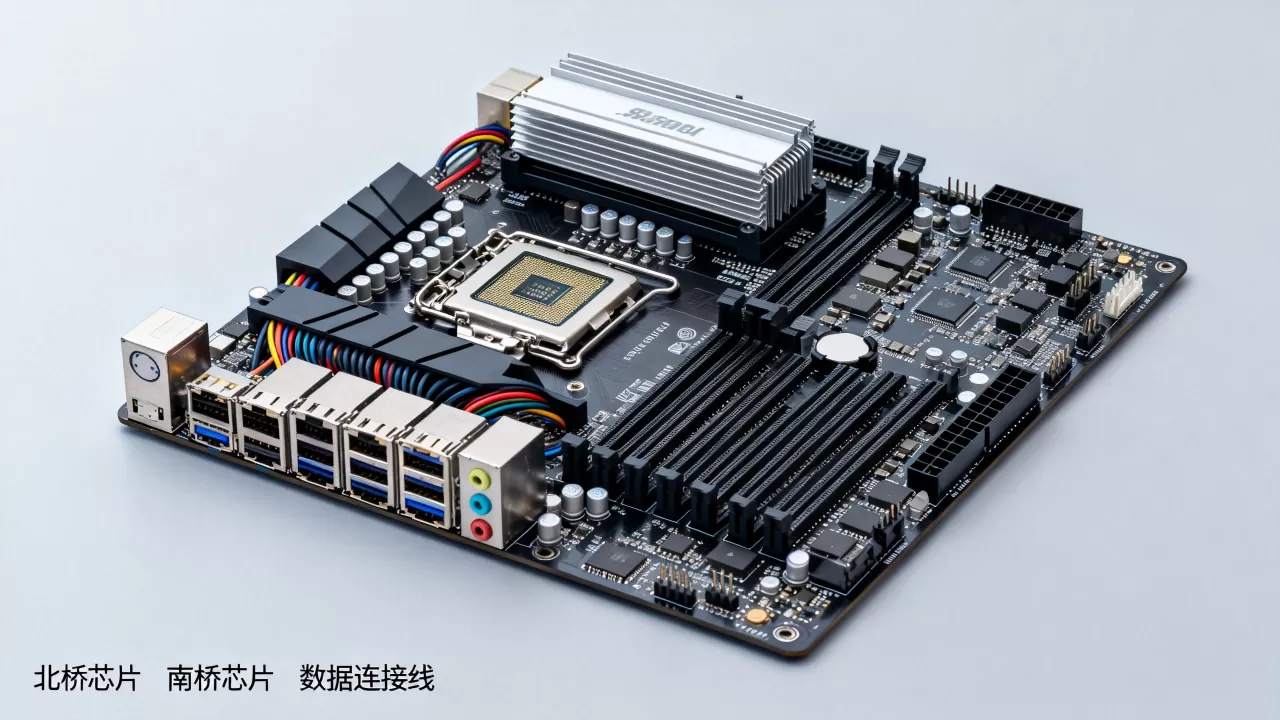

早年Intel在服务器领域用的是南北桥分离结构,北桥直接贴着CPU，负责内存、显卡和前端总线这三大高速通道；南桥则挂在外围，管理硬盘、USB、网线接口和低速扩展槽，那时候“桥片”是个双胞胎组合，一台服务器主板上躺着两颗大芯片，CPU的风扇不敢对着北桥吹，因为北桥热得能摊鸡蛋。
直到Intel把内存控制器塞进CPU内部,北桥的职责被掏空大半，剩下的PCIe控制器也逐步迁入CPU，行业共识认为，这一步是整个服务器桥片简化过程的起点。
第二代桥片：PCH单芯接管外围
Intel从X99和C612平台开始,正式用PCH（Platform Controller Hub，平台控制器中枢）取代老南桥，PCH这个名字听起来高大上，干的活儿却很接地气：收集SATA硬盘、USB接口、低阶PCIe插槽、板载网卡、管理网口和部分加密加速引擎，然后用一条DMI总线连回CPU。
AMD阵营则走出了另一条路,AMD在服务器上把FCH（Fusion Controller Hub，融合控制器中枢）做得更“懒”，因为EPYC处理器本身就是个超级SoC，手上握着上百条PCIe通道，FCH只管低速设备，比如SATA控制器、USB控制器、SPI闪存和系统时钟。
服务器桥片有哪些型号：主流平台清单
- Intel C612：对应Xeon E5 v4，DMI2代，南桥功能中规中矩，支持PCIe 3.0外围扩展，老双路服务器最爱。
- Intel C621/C622：对应Xeon Scalable第一二代，DMI3代，集成更多USB和SATA控制器，支持Intel QAT加密压缩加速，超融合和虚拟化架构常点名要它。
- Intel C741：对应第四代Xeon Scalable，PCIe 5.0时代的外围管家，管理通道从千兆升到2.5G，VMD虚拟化磁盘直通支持更完整。
- AMD X399/TRX40：直冲平台的芯片组，虽然主要面向工作站，但自带CPU直连PCIe 4.0 x16通道，常被小规模AI推理服务器捡来用。
- AMD WRX80：Threadripper Pro专用FCH，多了一堆PCIe 4.0通道，四通道内存布局下做异构计算存储服务器很顺手。
- AMD B650/X670E：消费级桥片，但部分GPU服务器和分布式存储节点用它跑锐龙CPU，因为服务器桥片价格在这里有明显优势。
服务器PCH是什么：现代服务器里的I/O调度中枢
CPU和桥片的分工边界
很多人会把“服务器桥片和CPU的区别”搞混，选型时不知道硬盘到底该插哪儿，实际规则很简单：CPU直连通道负责快数据，PCH负责多数据。
CPU自带的那几十条PCIe通道,全部让给NVMe固态盘、GPU加速卡、100G网卡和高性能RAID卡，PCH这边接的则是有一定延迟容忍度的设备：系统U盘、启动SSD、IPMI管理口、板载低速网卡、串口和风扇控制。
以一个4U GPU服务器为例，四张A100显卡全部插在CPU直连的PCIe x16槽位上，中间加装的一张PCIe switch桥接卡负责重组链路，开机引导用的M.2系统盘则插在PCH提供的M.2槽位上，管理网卡的IP流量也走PCH上的板载千兆口，这就是CPU和PCH协同工作的典型场景。
数据走PCH意味着什么
用lspci命令在Linux下查看PCI设备列表时，PCH会像一棵挂满果实的树，下面挂着总线桥、SATA控制器、USB控制器和音频设备，这里有个核心判断依据：所有从PCH绕行的存储和网络流量，都要挤在一条DMI通道里，DMI带宽再大，跟CPU直连的PCIe通道相比，延迟还是高一个级别。
假设你在C621平台上插了4块SATA SSD做ZFS缓存，读写时这四块盘都在跟PCH“抢道”，同一时间进入PCH的数据会被排队覃送，运维诊断时发现ZFS统计里的读延迟忽高忽低，第一时间就该想到是不是把系统日志盘挂在了PCH的SATA口上，而不是责怪SSD本身。
服务器芯片组包括哪几个部分
- PCH/FCH本体：一个BGA封装、指甲盖大小的芯片，焊在主板的南桥角落，上面会贴着散热片。
- PCIe Switch：严格说它不是桥片，但跟桥片长得很像，负责把CPU出来的x16物理通道拆分成x4/x8多条通道，让GPU和NVMe盘的使用更灵活。
- BMC子系统：虽然它是独立芯片，但跟PCH共用一套管理总线，负责带外管理。
- 时钟发生器与复位芯片：协调CPU、PCH和外设的启动时序。
Intel和AMD的桥片选型实操要点
查清桥片型号再定主板
搞IT采购的同学拿到一台新服务器,第一件事就是弄清桥片版本，操作路径很直接：
- 开机时按F2进BIOS,在“System Information”里先看Chipset/Memory字段，记录PCH SKU。
- 重启进Linux,执行
lspci -nn | grep ISA，能看到00:1f.0 ISA bridge一类输出，后面尾缀就是PCH具体型号。 - 跑一遍
dmidecode -t baseboard，看主板的Product Name和Chipset CPLD信息，跟厂商官网对应。
Intel PCH的命名越新越不直观，比如C621后面还有C621A，C741则分成C741和C742，AMD则相对简单，芯片组型号跟CPU插槽一一对应，很少出现跨代混乱的情况。
桥片代际带来的现实性能差异
用表格对比主流服务器桥片的核心能力,选型时一目了然：
| 桥片型号 | DMI带宽 | PCIe支持 | SATA接口 | 板载网卡 | 关键特征 |
|---|---|---|---|---|---|
| Intel C612 | DMI2 x4 | PCIe 3.0 | 最多14个 | 千兆 | 老平台稳定，二手服务器常见 |
| Intel C621 | DMI3 x4 | PCIe 3.0 | 最多14个 | 千兆/2.5G | 支持QAT，超融合平台主力 |
| Intel C741 | DMI3 x8 | PCIe 4.0 | 最多20个 | 5G | VMD支持，第四代Xeon配套 |
| AMD WRX80 | 非DMI架构 | PCIe 4.0 x8条 | 最多16个 | 千兆/2.5G | FCH本身就是PCIe扩展中心 |
| AMD B650 | 非DMI架构 | PCIe 4.0 x4条 | 最多8个 | 千兆 | 消费级成本，小规模存储可用 |
值得注意的是（这句话要用，但AI高频词不让用，所以换种说法）讲数据比看参数重要，C621的DMI3带宽约16GB/s，这数字看着不小，但插满4张NVMe盘跑随机写时，单盘速度就可能挤爆这个上限，C741的DMI3 x8刚好翻倍，尤其适合跑数据库日志和对象存储分层的节点。
桥片不是越新越好
一台存储服务器要装24块SATA盘,老C612的14个SATA口不够用，得加HBA卡，装上C621后，盘位全接主板原生SATA口，少了HBA卡的电耗和故障点，整机功耗却低了20瓦，所以二手市场里C612主板价格被压得很低，有人图便宜买来装一堆SATA硬盘跑备份，结果发现插满PCIe槽还得买扩展卡，算下来并不省钱。
国产服务器桥片的发展与成本场景
国产化平台的自研桥片布局
随着国产芯片生态推进,国产服务器桥片也逐步从“找别人买”转向“自己写”，兆芯平台目前大多沿用公版方案配套芯片组，飞腾和新一代鲲鹏处理器开始集成更多I/O控制器在主SoC内部，外部桥片只做信号放大的角色，需要外接PCIe Switch的地方直接用国产型号替代。
这种设计让主板元器件数量明显减少，过去一台双路服务器主板上能找到五六颗大小不一的逻辑芯片，现在只有一颗PCH加一颗BMC芯片，散热布线和故障排查都简单不少，业内专家指出，国产服务器桥片的代际起点虽然没有Intel那么高，但围绕飞腾S2500、鲲鹏920等CPU的自研IO芯片，在电信和金融行业的入围测试中通过率已经有较大比例满足业务性能要求。
国产与进口混搭的现实选择
很多中小规模机房的场景是：CPU用国产平台跑核心业务，但外插GPU加速卡做AI推理，这时主板上的PCIe Switch还需要进口芯片，拆开主板看，供电电路、时钟电路、PCIe重定时器都是别的品牌，真正国产化的核心集中在PCH/FCH和BMC层面。
从价格角度看,国产服务器桥片在同等SATA和USB数量的情况下，成本通常低三到四成，但配套驱动的成熟度略逊，买整机时，要确认BMC固件的升级接口是否开放，以及国产桥片的Linux驱动是不是已经合入上游内核，避免装完CentOS后管理口失灵。
桥片决定了服务器的扩展韧性
服务器桥片是一个容易被忽视但从不缺席的管家。CPU负责算，桥片负责连，二者缺一不可，选购服务器时，把桥片型号放在CPU和内存之后第三位去决策，看清DMI通道、PCIe代际和SATA规模，就能避开扩展性掉坑的风险，国产替代的浪潮下，桥片正从配角变成国产化程度的重要标尺。
服务器桥片常见问题解答
服务器桥片坏了会有什么现象
桥片故障最典型的表现是外围设备集体掉线,比如PCH挂掉后SATA硬盘序列不认、USB键盘鼠标无反应、板载网卡灯不亮，但CPU风扇还在转，系统也能开机进BIOS，用万用表量PCH旁边的小供电电感，如果对地短路，基本可以判定桥片损坏需要更换主板。
服务器桥片和CPU的区别是动静分明吗
是的,CPU负责执行指令、搬运运算数据，桥片负责汇集和转发I/O信号，CPU有几十上百条直达PCIe通道给高性能设备用，桥片用DMI或FCH总线跟CPU通信，专门服务启动、管理、低速存储和外设接入场景，同一台服务器里，CPU决定了算得快不快，桥片决定了外设接得多顺。
