把电源线按左、右两路分开，沿机柜后部垂直理线槽走，用魔术贴固定，与网线分侧，标签朝外统一，长度用S弯消化，不盘圈、不交叉。
机柜里服务器电源线怎么走好看？先定路由再动手
先看机柜后部的三个固定点位
- PDU位置：多数机柜PDU在后方左右两侧，垂直安装，少数小型壁挂柜只有单侧PDU。
- 服务器电源接口：主流2U、4U服务器后部左右各一个PSU，部分高密度机型在中间或后部偏下。
- 理线槽与理线环：机柜后部两侧通常有垂直理线槽，深度约100mm到150mm，没有理线槽的旧柜，可以加装磁吸理线环或螺丝固定理线梳。
路由原则：左路归左，右路归右
- 左PSU接左PDU,右PSU接右PDU，冗余电源不接同一路，避免单点故障。
- 电源线走一侧,网线走另一侧，若网线在左，电源线走右；若网线在右，电源线走左。
- 从上到下或从下到上,保持同一方向，不要一会儿向上、一会儿向下。
- 电源线不横穿机柜后部,避免挡住风扇和维护通道。
- 行业共识认为,电源线与数据线应分侧走，减少电磁干扰。
长度与余量怎么留
- 相邻U位选1.5m电源线，跨半柜选2m，跨整柜选3m。
- 余量留一个S弯,不要盘圈，盘圈会形成电感，影响散热，也显得凌乱。
- 线缆不要硬拉,接头受力容易导致PSU端口松动。
- 多余长度塞进垂直理线槽,用魔术贴固定，不要塞在服务器后部缝隙。

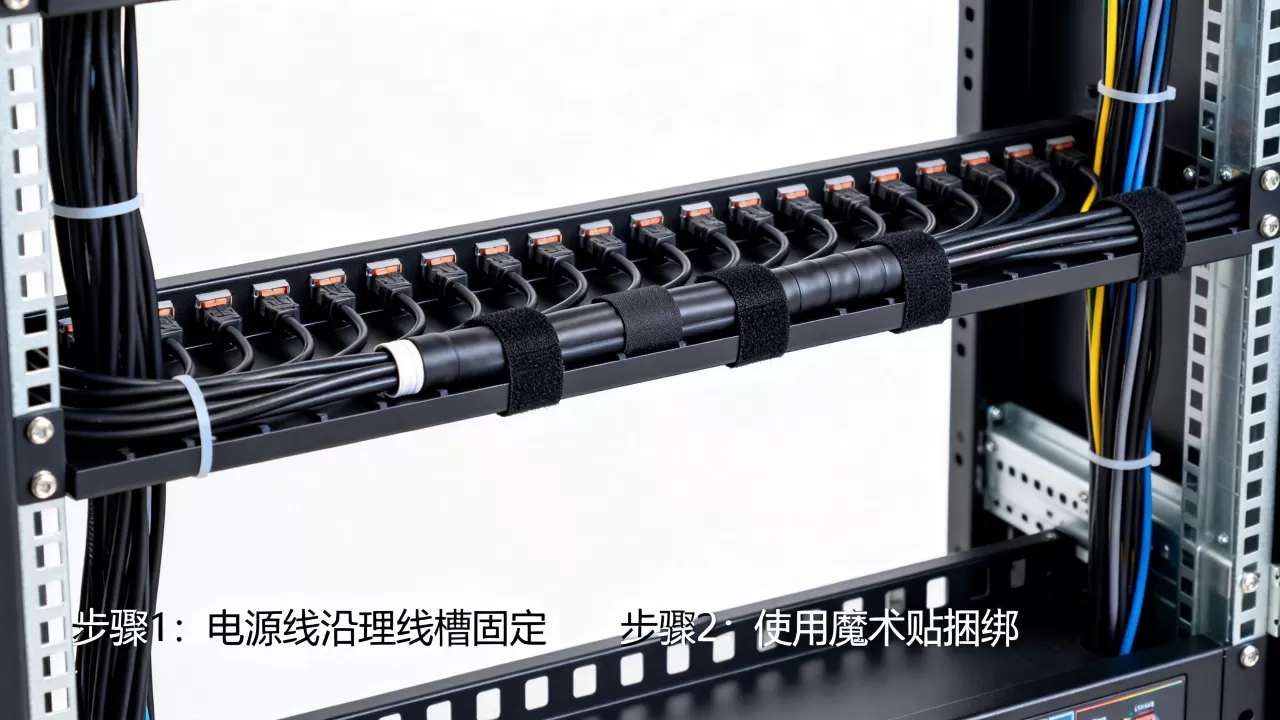

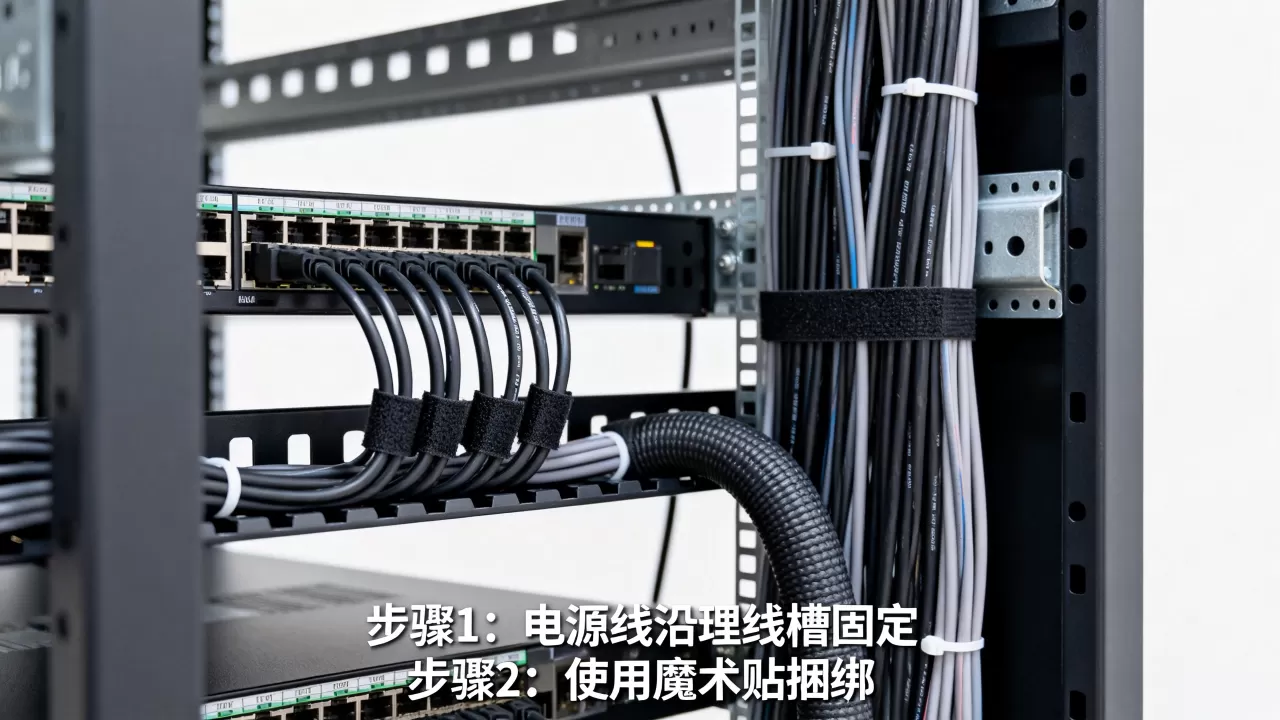

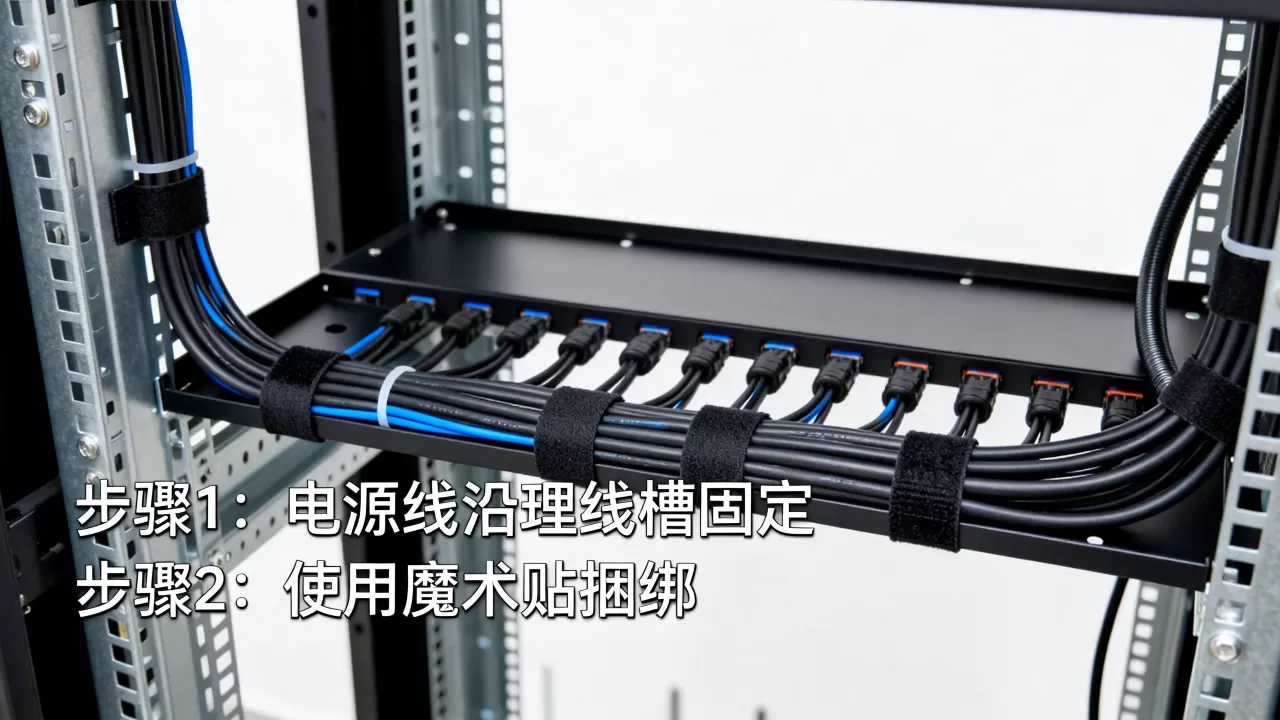

服务器电源线走线用扎带还是魔术贴？现场对比后选魔术贴
三种固定材料对比
| 固定方式 | 优点 | 缺点 | 适用位置 |
|---|---|---|---|
| 尼龙扎带 | 便宜、牢固 | 不可重复、易过紧 | 固定理线环、不直接绑线 |
| 魔术贴扎带 | 可重复、松紧可调 | 单价略高 | 电源线束、网线束 |
| 理线环/理线梳 | 导向好、美观 | 占空间 | 机柜后部垂直槽 |
为什么不建议尼龙扎带直接绑电源线
- 尼龙扎带容易过紧,压扁线缆绝缘层。
- 不可重复使用,换服务器时要剪断，可能伤线。
- 温度变化后扎带变脆,机房冷通道更明显。
- 正确做法：尼龙扎带只固定理线环或粗线束，电源线束用魔术贴。
- 据统计,机房故障中相当一部分与线缆松动、标签缺失有关。
绑扎间距与松紧
- 间距15cm到20cm。
- 松紧能塞进一根手指。
- 转弯处加一个固定点,避免线缆从理线槽弹出。
- 标签贴在两端,距接头5cm到8cm。
- 推荐用旗型标签,不遮挡接口，站在机柜后部一眼能读。
机房上架服务器时电源线怎么走线？六步落地
第一步：断电、拍照、贴临时标签
- 记录原PDU口、PSU位置、线缆走向。
- 用美纹纸或标签纸写临时编号。
- 确认业务可中断,或按维护窗口操作。
- 防静电手环接地,避免静电损伤板卡。
第二步：规划长度与余量
- 5m线适合相邻U位；2m线适合跨半柜。
- 先量PDU到PSU的直线距离,再加30cm到50cm余量。
- 余量做S弯,不要盘圈。
- 同一机柜尽量用同一长度,视觉更整齐。
第三步：从PDU端开始理线
- 先接PDU,再往服务器端走。
- 沿垂直理线槽下行或上行。
- 每到一个理线环就固定一次。
- PDU端留出5cm到10cm活动余量,方便拔插。
第四步：分侧绑扎
- 左路一束,右路一束。
- 两束之间留2cm到3cm间隙,方便识别。
- 用不同颜色魔术贴区分A/B路，例如蓝色A路，红色B路。
- 同一路电源线尽量并排,不要互相缠绕。
第五步：贴正式标签
机柜号、U位、设备名、PDU编号、端口号。
- 标签朝向一致,站在机柜后部一眼能读。
- 推荐用旗型标签,不遮挡接口。
- 标签建议用防水、防油材质，机房清洁时不易脱落。
第六步：上电验证
- 开机后检查PSU状态。
- 通过带外管理查看：ipmitool sensor list | grep -i PSU。
- 戴尔iDRAC可用racadm getsensorinfo，HPE iLO查看Power面板。
- 确认两路电源都在线,没有告警。
- 观察风扇转速和进风口温度,确认线缆没有挡住风道。
北京机房服务器电源线整理价格受哪些因素影响
计费方式
- 按机柜：单柜几百到上千元，看线缆数量。
- 按端口：每端口几元到十几元，含标签和魔术贴。
- 按项目：整包报价，适合新建机房或批量上架。
地域与场景差异
- 北京、上海、深圳人工成本较高，报价通常高于二三线城市。
- 若需要夜间停机窗口,费用会增加。
- 若包含理线环、标签机、扎带枪等材料，材料费另计。
- 北京机房服务器电源线整理价格没有统一标准,建议先让施工方看现场。
什么情况下费用会更高
- 机柜数量少、位置分散，施工方路上时间占比高。
- 服务器型号杂,电源接口位置不统一。
- 原线缆标签缺失,需要逐根确认。
- 需要带电作业或不能停机的核心业务柜。
机柜电源线左进右出还是右进左出？看PDU和风扇方向
判断方法
- 先看PDU在哪一侧,PDU在左，电源线优先左进。
- 再看服务器风扇方向,后部出风的服务器，线缆不要贴风扇口。
- 最后看维护通道,后门打开后，常用维护侧留出空间。
常见布局
- 双PDU机柜：左PDU管左路，右PDU管右路。
- 单PDU机柜：所有电源线走同一侧，但要用不同颜色区分设备组。
- 网络柜与服务器柜混排：电源线走服务器柜一侧，网线走网络柜一侧。
- 高密度机柜：电源线走垂直理线槽外侧，网线走内侧，避免互相挤压。
工具清单
- 魔术贴扎带
- 理线环或理线梳
- 标签打印机
- 扎带枪
- 水平尺
- 防静电手环
- 手电筒
- 剥线钳？电源线成品线不需要剥线，但备用剪刀可选。
机柜里服务器电源线怎么走好看：Q&A
问：机柜里服务器电源线怎么走好看又方便维护？
答：分左右两路，沿垂直理线槽走，用魔术贴固定，标签朝外，余量做S弯，维护时只拆对应一路，不碰另一路。
问：服务器电源线走线用扎带还是魔术贴？
答：优先魔术贴，尼龙扎带只固定理线环或粗线束，不直接绑电源线，魔术贴可重复使用，松紧可调，适合频繁变更的机柜。
问：北京机房服务器电源线整理价格大概多少？
答：按机柜或按端口计费，单柜通常在几百到上千元，具体取决于线缆数量、是否需要停机、是否包含材料，新建机房批量上架时，单柜均价会低一些。
电源线走好看不是把线藏起来，而是让每一根线有固定方向、固定位置、固定标签。 做到左路归左、右路归右、网电分离，机柜后部自然整齐，维护也快。
