想在戴尔r710上快速确认有几块硬盘，最简单的办法是直接数前面板托架，然后进系统执行lsblk，必要时进阵列卡界面看物理磁盘。
戴尔r710是2010年代经典的2U机架式服务器，很多机房里还在服役，它不像普通电脑有个机箱侧板一拆就看见硬盘，硬盘藏在前面板热插拔托架里，而且阵列卡会把多块盘组成一个虚拟盘，看硬盘数量”这件事,得分场景处理。
戴尔服务器r710怎么看有几块硬盘？最直接的三种方法

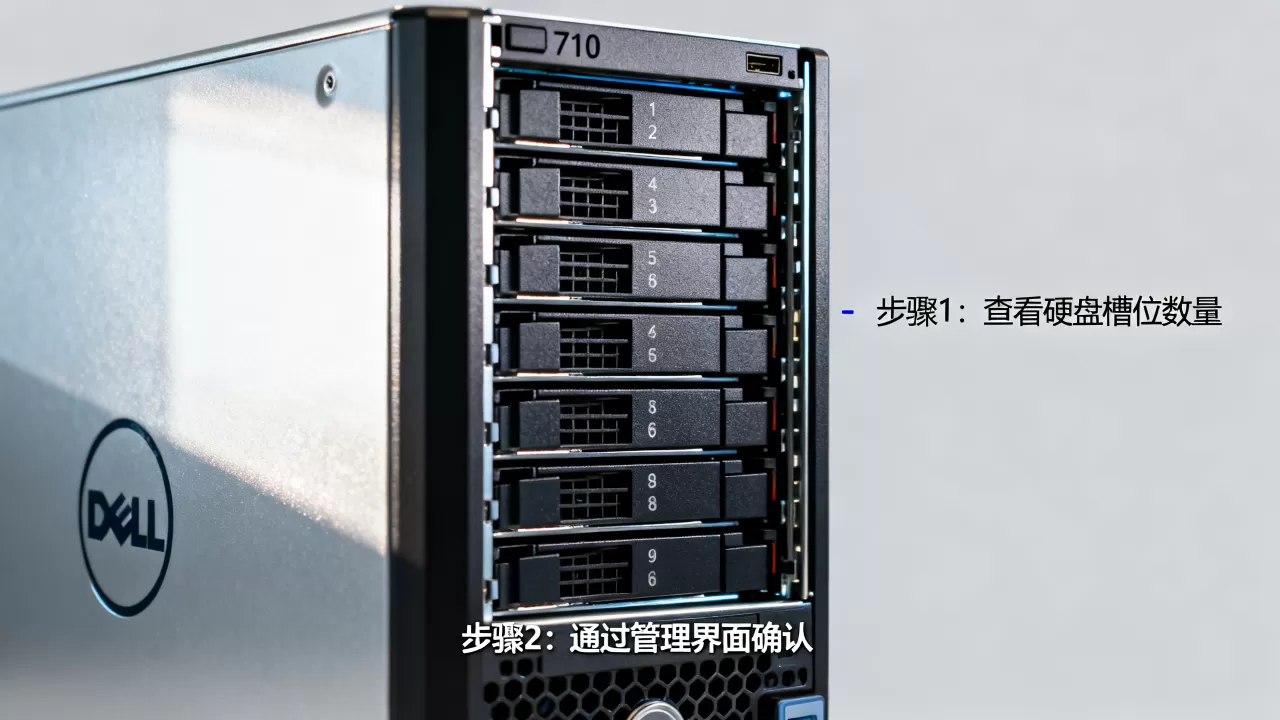

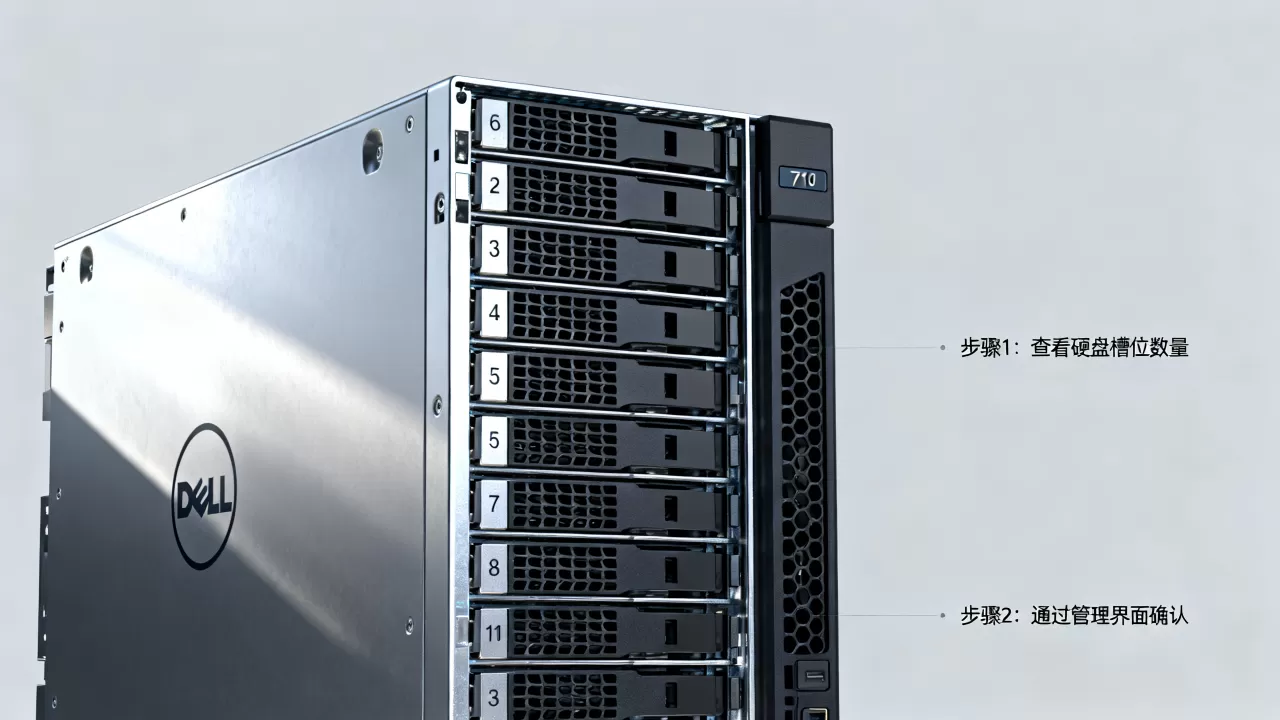

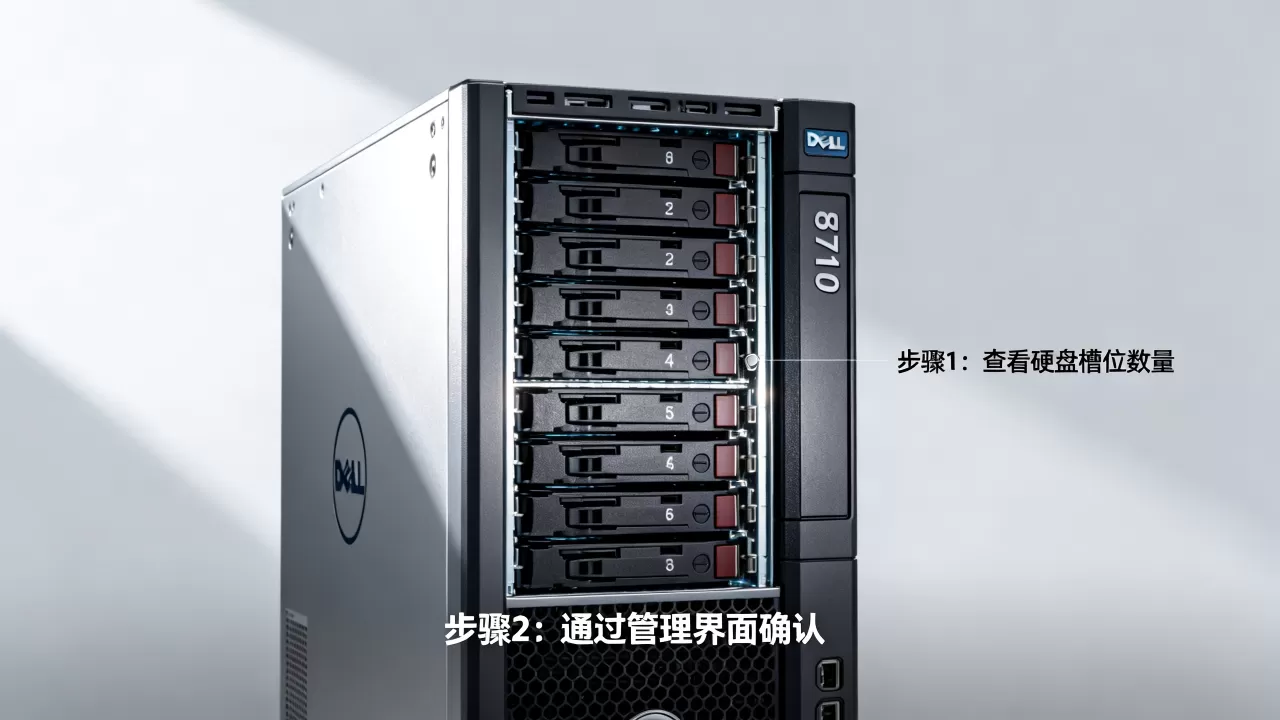

戴尔r710硬盘位有几个？先物理数一遍
r710前面板就是答案，把机器拉出机柜，正面朝向自己，你会看到一排托架，行业共识认为,r710常见两种盘位规格：
- 5英寸小盘版本：8个热插拔托架
- 5英寸大盘版本：6个热插拔托架
数托架上的硬盘拉手，上面有硬盘的，拉手位置会沉一些；空托架明显更轻，甚至有些空位直接装的是塑料挡片，你蹲下来从托架缝隙往里看，能看到硬盘金属外壳，这只是物理盘位数量，不代表机器里实际插了几块盘，有些二手r710卖的时候价格便宜，就是因为硬盘被拆走了,只留空托架。
通过操作系统命令看硬盘数量
如果r710已经装了系统，不用关机,直接敲命令。
在Linux下：
- 执行
lsblk，输出里的sd开头的设备就是物理盘，比如sda、sdb、sdc，注意sda1是分区,别数错。 - 执行
fdisk -l,能看到每块盘的容量和设备路径。 - 执行
lshw -class disk,能看到每块盘的具体型号。 - 执行
cat /proc/scsi/scsi，会列出主机适配器后面的设备,包含阵列卡虚拟出来的盘。
在Windows Server下，右键“此电脑”选“管理”，进“磁盘管理”，底部能看到物理磁盘和分区卷，也可以用PowerShell执行
Get-Disk,输出更干净。
这里有个坑：如果r710装了RAID卡，系统里看到的盘数量和物理盘不一定对得上，因为多块物理盘组成了虚拟磁盘,系统只认虚拟盘。
通过iDRAC和阵列卡管理界面确认
r710自带iDRAC远程管理卡,这是戴尔服务器看硬件信息最权威的入口。
iDRAC网页端怎么查硬盘
r710的iDRAC有专用网口，需要先配置IP，开机按F2进系统设置，选iDRAC Settings，找到Network，把DHCP打开或者设静态IP，然后用浏览器登录https://IP地址，默认账号root，密码通常是calvin，登录后点“Storage”菜单，左边会列出PERC控制器和物理磁盘，每一块盘的型号、容量、状态都在里面。
Ctrl+R阵列卡界面怎么查硬盘
开机自检时屏幕会提示Press <Ctrl+R> to run Configuration，按Ctrl+R进入PERC BIOS配置管理界面，这就是所谓“戴尔r710怎么进入raid配置界面”的实际操作。
在主页面用方向键选中PD Mgmt，回车，每个Enclosure下面的设备列表，就是物理盘，注意VD Mgmt里的虚拟盘不是物理盘,那是RAID组后的逻辑盘。
怎么区分物理硬盘和虚拟磁盘？
很多人在这个环节被绕晕，r710的H700、H710等阵列卡默认会把所有物理盘组进一个虚拟磁盘（VD），你打开Windows磁盘管理，看到一个C盘一个D盘,实际上可能是四块盘组成的RAID5。
要确认物理盘，只能去阵列卡界面或iDRAC里看,命令行工具也行：
- 安装
MegaCli（适用于LSI芯片的PERC卡），执行MegaCli -PDList -aALL，输出里Enclosure Device ID和Slot Number表示槽位。 - 安装
sas2ircu（适配SAS2008芯片的H200），执行
sas2ircu 0 display
smartctl -a /dev/sda也能看物理盘的序列号和状态,但不适合一次列出所有盘。
业内专家指出，判断物理盘和虚拟盘最靠谱的标准是看设备名称后面的编号，物理盘在阵列卡逻辑下通常用Enclosure/Slot标识，虚拟盘则是VD，记住这一点,你就不容易配混。
| 层级 | 查看位置 | |
|---|---|---|
| 物理盘 | Ctrl+R的PD Mgmt | 每块独立硬盘 |
| 虚拟盘 | VD Mgmt | RAID组后的逻辑盘 |
| 系统盘 | lsblk | 虚拟盘上的分区 |
为什么用lsblk看到的盘数和物理盘不一致
假设你在iDRAC里看到8块盘，但lsblk只显示sda和sdb两块,原因可能有三个：
- 阵列卡把8块盘组成了一个RAID5虚拟盘,系统只认一个整块。
- 部分物理盘处于
Foreign（外部）或Offline状态,没被虚拟盘纳入。 - 盘没做初始化,系统级别不识别。
戴尔r710常见配置里，RAID5需要至少3块盘，RAID6至少4块，所以低配机器可能只有一块盘,系统直接识别为sda。
戴尔r710硬盘指示灯与故障盘判断
硬盘托架两种指示灯状态
r710的硬盘托架上有两排指示灯，绿色闪烁代表在读盘，橙色常亮代表故障或预测故障，当你看到橙色灯亮时，意味着这块盘需要警惕，在阵列卡界面里，故障盘会被标记为Degraded或Failed，同时虚拟磁盘状态会变成Degraded。
通过RAID管理工具查看健康状态
- 进入Ctrl+R界面，看
VD Mgmt中虚拟磁盘状态是否为Optimal
- 如果显示
Degraded，说明有盘掉线，需要Rebuild。 - 在Linux下用
MegaCli -PDList -aALL | grep -E "Firmware state|Slot Number",能看到每块盘的固件状态。
戴尔r710硬盘升级方案和二手盘价格参考
很多用户会问“戴尔r710支持多大硬盘”“戴尔r710硬盘价格”，老机器很少有人买全新盘，通常是在北京、深圳、广州的二手服务器市场淘盘，价格受容量、盘型、通电时长影响，不能一概而论，建议优先选同品牌同型号的盘，比如原装日立或东芝的2.5寸SAS盘,配H700卡时兼容性更好。
升级前要确认三件事：
- 阵列卡是否支持大于2TB的硬盘，H700在固件更新后支持,H200也行。
- 硬盘接口是SAS还是SATA，r710的盘位支持SAS和SATA,SATA盘便宜但别混组阵列。
- 系统盘和数据盘分开做RAID,不要一股脑全组一个虚拟盘。
几种方法，核心思路是：物理盘位看托架，逻辑盘看阵列卡，系统里只看虚拟盘，把这三层关系理清,r710到底有几块硬盘就永远不会搞混。
常见问题：戴尔r710怎么看有几块硬盘
问：r710有6个盘位，但系统里只显示一块盘，正常吗？
正常，6块盘可能被RAID卡组成了一个虚拟磁盘，或者只装了1块盘，进Ctrl+R界面看PD Mgmt列出的是6还是1,就能确认。
问：戴尔r710支持SATA硬盘吗？
支持，盘位兼容SAS和SATA，SATA硬盘价格便宜，但建议不要和SAS盘混用，固态硬盘也能用，只是老阵列卡没有trim支持,性能发挥有限。
问：买二手r710时怎么看硬盘数量？
开机进iDRAC网页端，看存储菜单下的物理磁盘列表，这个方法不用拆机器，能直接读出每块盘的型号、容量和状态，在二手市场,这一步比听卖家口头描述靠谱得多。
