电源线、网线、存储数据线、管理线四大类，按机箱标识逐一插入即可，插错接口会导致无法开机或网络不通。
很多首次接触服务器的人，面对机箱后面密密麻麻的接口都会愣住，别慌，服务器的线缆连接比家用电脑更规整，逻辑也更清晰，只要搞懂每个接口的职责，你就是那个能独立完成服务器上架的“老手”，这篇内容把每一根线的作用、插法、常见误区一次讲透。
服务器电源线怎么插：双路冗余是重点

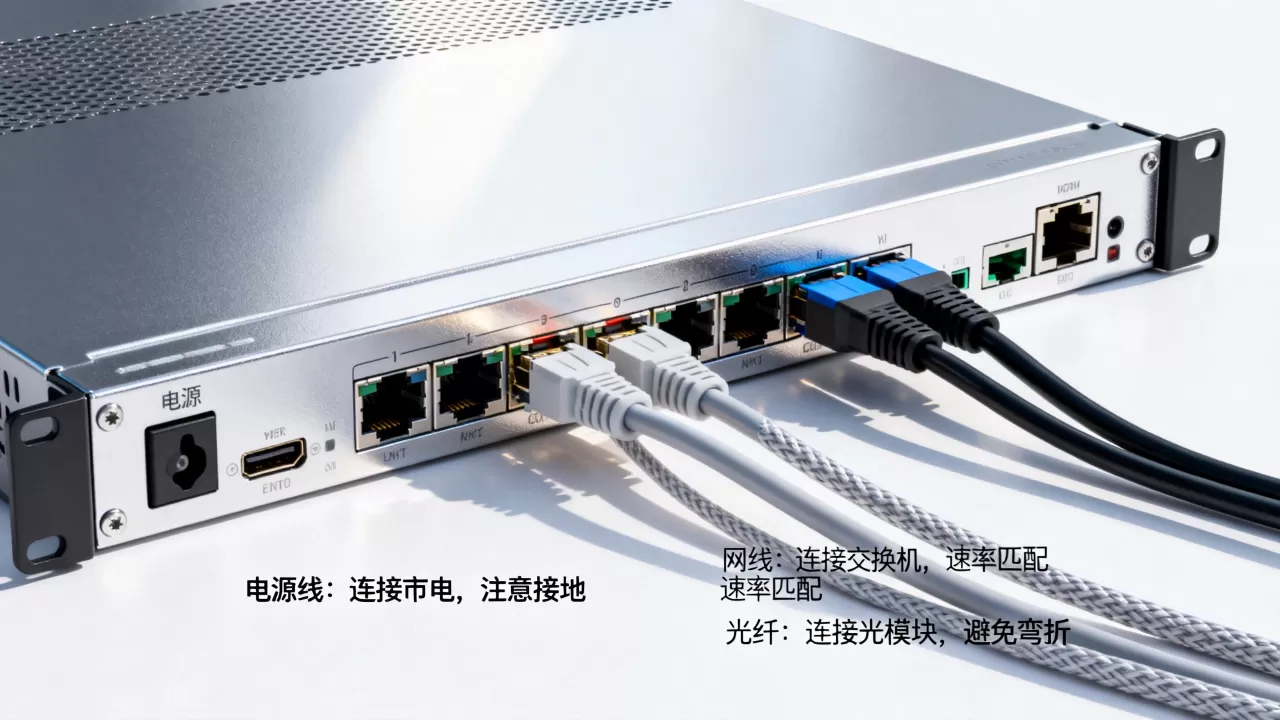

电源接口是整个服务器的能量入口，与普通台式机不同，服务器几乎都配备双电源模块,也就是机箱后面两个并排的三孔接口。
- 确认电源模块上的指示灯处于待机状态,通常为橙色或熄灭。
- 将两根电源线分别插入两个模块，另一头接入机柜的PDU（电源分配单元）。
- 如果机柜只有单路供电，务必把两根插头插到不同的PDU上,避免单个PDU跳闸导致整机断电。
行业共识认为，双电源供电的价值不在于功率翻倍，而在于冗余备份，其中一个模块损坏时，另一个模块能无缝接管全部供电,机器不会重启。
插电源线时注意电流负载
机柜PDU的额定电流有限，特别是42U标准机柜中，上下设备密集部署时，要留意PDU面板上的电流表数值，建议单条PDU上服务器总功率不要超过其额定电流的80%，这是机房运维的基本准则，业内专家指出，多数机房事故由电源线松动或PDU过载引发,而不是设备本身故障。
服务器网线插哪个口：管理口和业务口别搞混

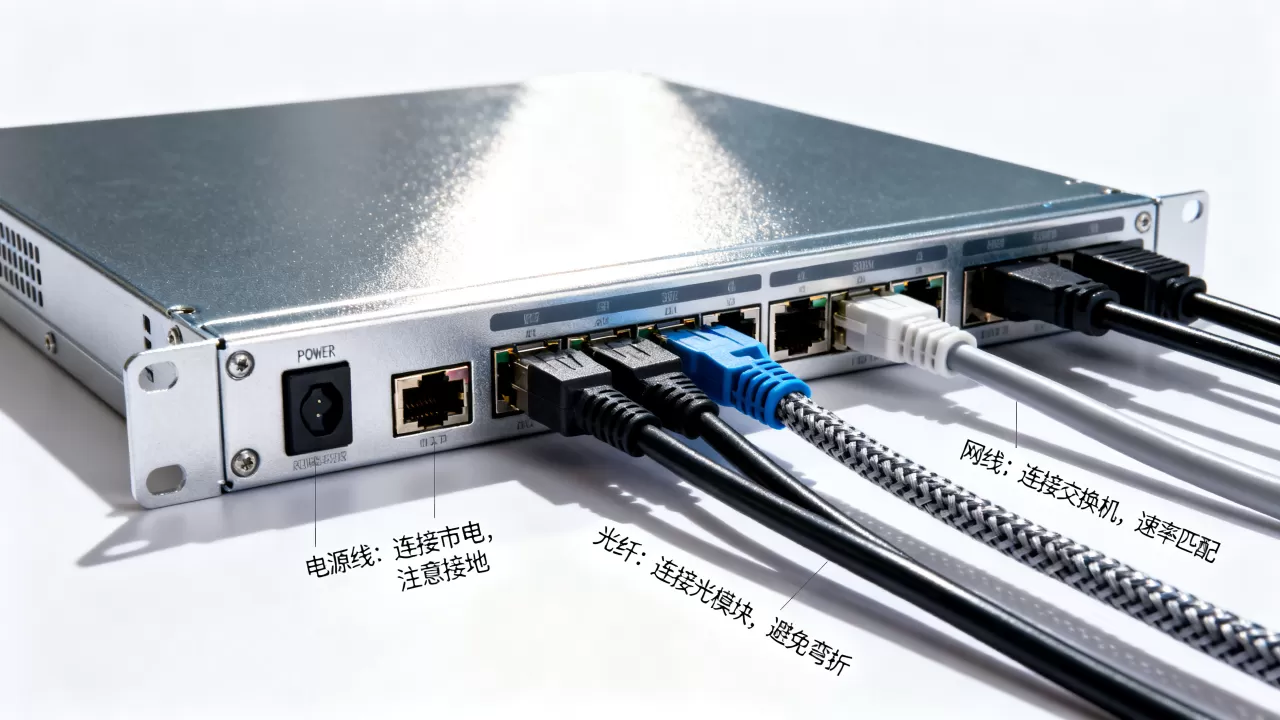

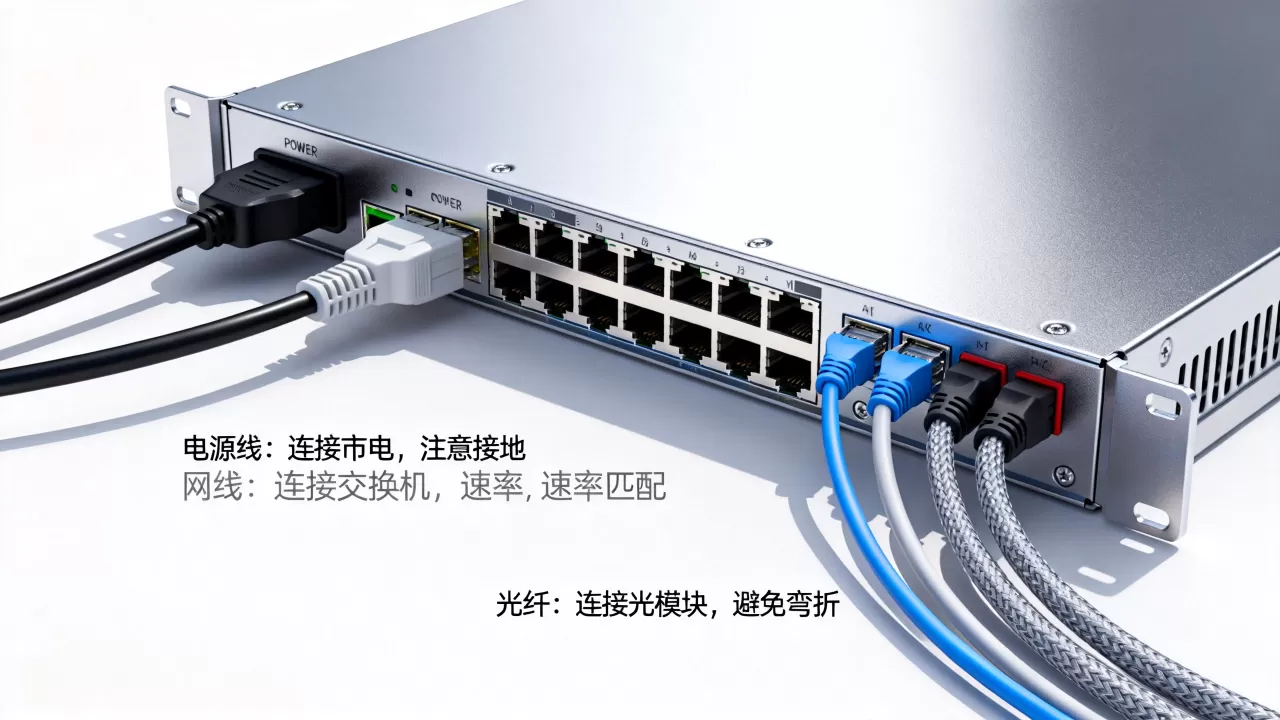

网线接口是最容易出错的地方，一台标准2U服务器背面，通常有5到6个RJ45网口,但它们的职责天差地别。
- IPMI/iLO/iDRAC管理口：通常独立于主板，旁边有个小扳手图标或写着“MGMT”，这个口用于远程开关机、查看硬件状态。
- 板载业务网口：一般有两个，颜色相同,支持链路聚合。
- PCIe网卡扩展口：独立网卡上的接口，数量4到8个不等,速率多为10GbE或25GbE。
管理口插错的后果很严重
如果把业务网线插到了管理口，服务器启动后，管理IP会从DHCP获取地址，业务网络却因无IP而中断。排查2小时不如看一眼接口标签,这是服务器接线中最常见的时间黑洞。
服务器网线怎么选
- 千兆业务环境：至少使用超五类（Cat5e）网线。
- 万兆业务环境：必须使用六类（Cat6）或六A类（Cat6A）屏蔽网线。
- 管理口对线材要求较低，普通超五类即可,但同样需要锁定卡扣牢固。
服务器数据线连接方式：硬盘背板与RAID卡
这部分涉及数据存储链路，接线复杂度最高，需要明确的是，现代服务器硬盘通常直插盘位，通过背板与主板连接,背板到RAID卡或HBA卡之间使用SAS线或NVMe线。
- SAS数据线：扁宽接口，一端接硬盘背板，另一端接RAID卡,常见于8盘位或12盘位机型。
- NVMe线：细长接口，直连CPU的PCIe通道，速度远超SAS SSD，但受限于线缆长度，通常只用于前置2.5英寸盘位。
直通模式与RAID模式的区别
在连接数据线前，务必确认阵列卡的工作模式：IT模式（直通）和IR模式（RAID），直通模式将硬盘直接交给操作系统管理，适合软件定义存储；RAID模式由硬件卡管理磁盘组，适合需要阵列冗余的场景，这两者不通过更换线缆切换，而是通过阵列卡BIOS配置,但接线错误会导致硬盘无法识别。
实际接线步骤参考
- 确认服务器硬盘背板型号,找到SAS或NVMe接口位置。
- 将SAS线缆的直头端插入背板，弯头端插入RAID卡,留意卡扣方向。
- 用扎带固定线缆,避免风道受阻导致硬盘温度过高。
服务器的显示器和键盘线：本地维护必备
“服务器不用接显示器”是误区，在系统崩溃、IP配置错误或首次装系统时,本地显示器至关重要。
- VGA接口：大多数服务器标配,直接连接显示器或KVM切换器。
- USB接口：用于接键盘鼠标,也用于安装系统时插U盘引导。
- 在某些托管机房，没有KVM设备时，带外管理（IPMI）是唯一远程操作途径,所以管理口的IP设置必须提前规划并记录。
临时接线场景的替代方案
如果机房没有显示器，可以使用笔记本+USB转VGA适配器临时充当屏幕，但这属于应急手段，正规做法是提前配置好IPMI并测试远程登录成功,再上架交付。
服务器线缆整理与检查流程
接线完毕后，不能直接开机，需要按顺序检查每一根线的状态,这是运维规范中最重要的执行环节。
物理层检查清单
- 电源线两端是否插到底,卡扣是否弹起并锁住。
- 网线水晶头是否发出“咔嗒”声,未锁死的网线在震动后可能瞬间断开。
- 管理口网线是否有独立颜色标识，建议使用红色或黄色网线区分。
- 数据线是否压迫其他线缆,特别是光纤和电源线不能绑扎在一起。
通电后的验证步骤
- 开机后观察电源模块指示灯，正常为绿色常亮。
- 进入BIOS或IPMI界面，确认CPU、内存、硬盘数量与物理配置一致。
- 在操作系统中执行
ip a（Linux）或ipconfig（Windows）,核对业务IP地址与管理IP是否分别生效。
服务器本地备份和高可用场景的额外接线
当单台服务器无法满足业务需求时，双机热备或集群架构下,接线数量会翻倍且逻辑更复杂。
心跳线：不是普通网线
集群场景中的心跳线用于节点间状态同步，建议使用直连网线
（非交叉线，现代网卡自动翻转）单独连接两台服务器的空闲网口，不经过交换机，这样做的好处是,交换机故障不会影响集群的脑裂检测。
存储网络接线：光纤通道
如果服务器连接的是FC SAN存储，需要使用光纤线（LC接口）和HBA卡，光纤线插拔时注意保护防尘帽，激光端口不可直视，对于iSCSI环境，则直接复用万兆网口，无需额外接线,但需要为存储流量划分独立VLAN。
服务器需要接显示器吗：不同场景的答案
- 机房集中管理场景：不需要,依赖IPMI远程控制台。
- 单台服务器运维场景：首次配置时需要,后续长期不需要。
- 服务器故障排查场景：需要,本地显示可以绕开网络栈观察真实硬件自检信息。
Q&A服务器接线常见疑问
问题1：服务器电源插一个口，另一个口空着，能正常运行吗？
能正常运行，单电源供电完全可以支撑服务器满负荷工作，但完全丧失冗余能力，一旦这个电源模块损坏或所在PDU跳闸，服务器立即断电宕机，生产环境不建议这样做,测试环境可以临时使用。
问题2：背板数据线接错会烧毁硬盘吗？
不会烧毁硬盘，但会导致硬盘无法识别或报错，SAS背板接口有防呆设计，插反插不进去，但不同背板接口的物理规格不同，例如SFF-8643和SFF-8087不通用，强行插拔可能损伤接口针脚，遇到数据线接好但硬盘灯不亮的情况,优先检查线缆是否插到了正确的背板端口。
问题3：家用台式机电源线可以直接给服务器用吗？
接口规格一致，都是C13转C14或C13转国标插头，物理上通用，但家用台式机电源线通常为10A/250V标准，线径较细，而高性能服务器功率较大，多路CPU满载电流可能接近10A上限，长期大负载运行建议更换为16A规格的机柜专用电源线，线缆更粗、发热量更低。
