更换IBM x3400服务器的热备盘，核心流程是先通过管理软件或ServeRAID控制器确认硬盘故障状态，然后直接热插拔更换同规格硬盘，系统会自动重建数据。整个过程不需要关机，也不需要额外操作命令行,关键是选对硬盘型号和确认RAID阵列的冗余状态。
ibm x3400热备盘更换前的状态确认
很多管理员拿到x3400第一反应是开机箱看硬盘灯，这个操作虽然直观，但不是最稳妥的，x3400使用的是ServeRAID系列阵列卡，热备盘和普通数据盘在物理外观上没有任何区别,必须通过管理界面确认。
开机自检时按Ctrl+H进入ServeRAID配置界面，这是最常用的路径，进入后选择“Logical Drive Management”，系统会列出所有阵列的状态，如果热备盘已经顶替了故障盘，阵列状态会显示为“Rebuild”或者“Degraded”,这个信息直接影响你接下来的操作方式。
另一种确认路径是通过IBM的Director管理软件，在图形界面下可以看到物理磁盘状态，硬盘指示灯只能作为辅助判断，因为x3400的硬盘背板指示灯逻辑是：常亮橙色代表预测性故障，闪烁橙色代表已离线，但具体哪块盘是热备盘，哪块盘是数据盘,指示灯无法区分。
热备盘与数据盘的本质区别
x3400支持两种热备模式：全局热备和阵列专属热备，全局热备盘会替代任何阵列中的故障盘，专属热备盘只服务指定阵列，开机自检时的阵列卡日志会显示“Hot Spare”字样,后面跟的是硬盘槽位编号。
行业共识认为，更换热备盘前必须先确认当前是否有硬盘处于重建状态，如果故障盘已经被热备盘顶替，此时拔掉热备盘会导致阵列失去冗余保护，数据安全性大幅降低。

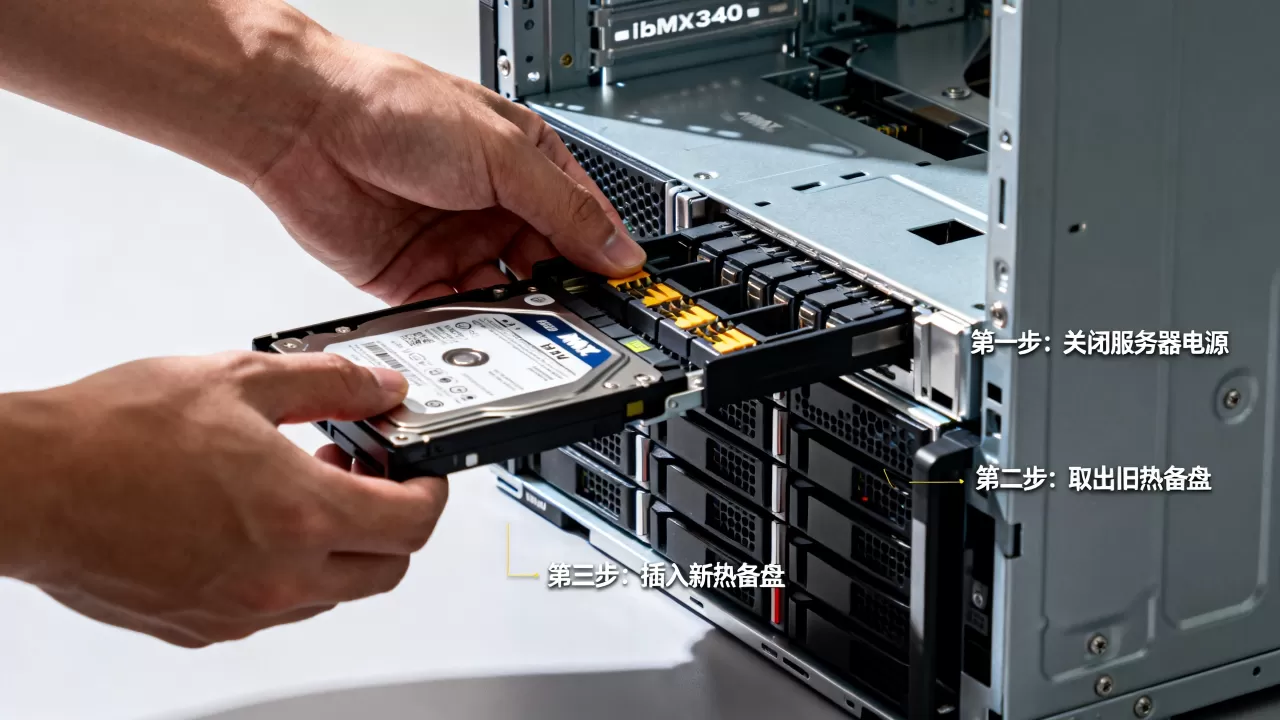

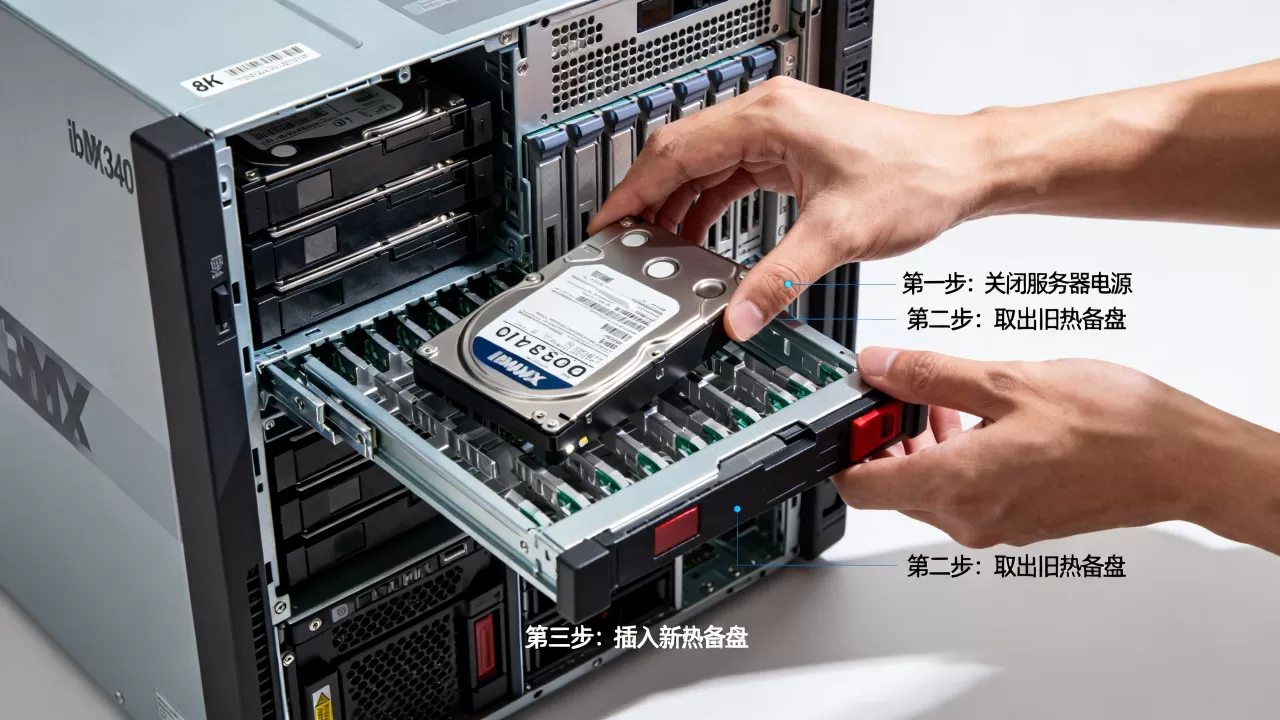

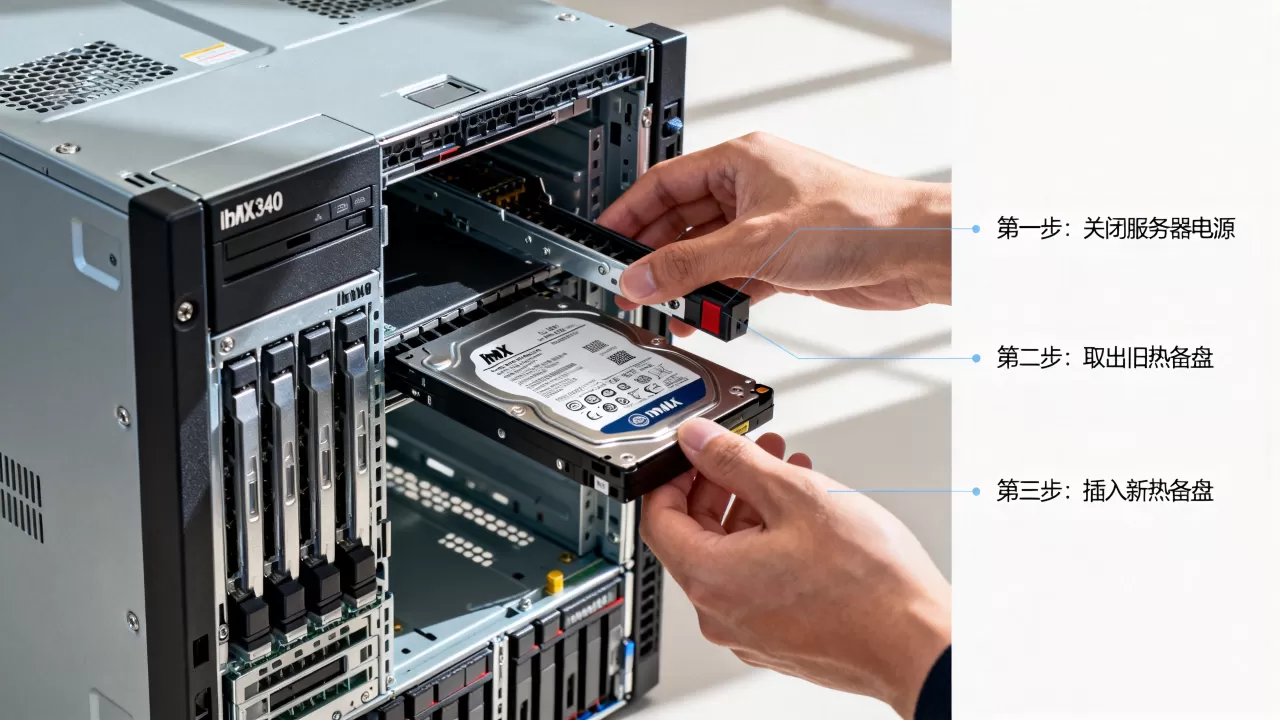

ibm x3400更换热备盘的操作步骤
操作流程按照“确认故障盘→拔旧盘→插新盘→验证重建”四个环节展开，x3400的前面板硬盘托架设计比较友好,不需要打开机箱盖就能完成整个更换过程。
- 打开ServeRAID管理界面，记录当前故障盘的槽位编号
- 找到对应槽位，按压托架上的解锁按钮，扳开把手
- 等待硬盘指示灯完全熄灭（约5-10秒），确认硬盘已停止运转
- 平稳拉出硬盘托架，避免用力过猛损伤背板接口
- 将新硬盘安装到托架上，注意托架两侧的螺丝孔位要对齐
- 推入托架至听到卡扣声响，合上把手锁定
- 回到管理界面，观察新盘是否被识别为热备盘角色
关键点在于第3步，有些管理员拔盘时不看指示灯，直接硬拉，这种做法在x3400上容易导致背板针脚弯曲，硬盘停止运转后指示灯会完全熄灭,这是一个明确的安全信号。
新硬盘的选型要求
x3400支持SAS和SATA两种接口的3.5寸硬盘，但热备盘必须和原阵列中的硬盘保持同一接口类型，SAS阵列不能拿SATA盘做热备盘,反过来也不行。
| 硬盘类型 | 转速要求 | 接口协议 | 容量限制 |
|---|---|---|---|
| 企业级SAS | 7200或15000转 | 6Gb/s | 单盘最大4TB |
| 企业级SATA | 7200转 | 6Gb/s | 单盘最大4TB |
| 消费级SATA | 7200转 | 不推荐使用 | 不推荐使用 |
容量方面不需要完全一致，热备盘容量必须大于或等于阵列中最小的数据盘，如果阵列里用了2TB的盘，热备盘至少也是2TB,容量不够会导致重建过程中断。
常见的不识别问题和处理方案
新盘插入后偶尔出现不被识别的情况，比较常见的原因有三个：硬盘托架的供电接口接触不良、盘体兼容性问题、以及阵列卡固件版本过旧。
遇到不识别的情况，第一反应应该是拔出来重新插一次，很多时候是托架没完全推到位，x3400的背板对插入深度比较敏感,差一毫米都会导致接触不良。
如果重新插拔无效，检查阵列卡固件版本，老版本固件对新型号硬盘的支持有限，IBM官方在2015年停止了x3400的固件更新，但ServeRAID卡的固件仍可从联想官网获取，据行业统计,相当一部分热备盘不识别问题在更新固件后得到解决。
ibm x3400热备盘更换中的持久化降级场景
有一种场景比较特殊：故障盘没有被热备盘顶替，而是整块盘完全离线，热备盘也处于未激活状态，这种情况下阵列显示“Degraded”但没有“Rebuild”进度,直接换盘不会触发自动重建。
这种状态下，手动指定热备盘是必要的，在ServeRAID界面进入“Physical Drive Management”，找到状态为“Hot Spare”的硬盘，选择“Assign Dedicated Spare”或“Assign Global Spare”,重新分配后系统会立刻开始重建。
RAID阵列重建期间的性能影响
重建过程会占用阵列卡的I/O资源，这段时间服务器的读写性能会有明显下降，业内专家建议将重建优先级调低，在业务低峰期进行更稳妥，ServeRAID界面中可以通过“Rebuild Rate”参数调整策略，默认在10%到30%之间。
重建速度受硬盘容量和接口速率双重制约，以2TB容量为例，SATA接口的重建时间大约在4-6小时，SAS 6Gb/s接口可以压缩到2-3小时，重建期间服务器可以正常工作，但如果此时再出现一块硬盘故障,数据丢失风险极高。
厦门地区的集成商和运维人员总结出经验：ibm x3400的控制器不支持热备盘跨通道接管，热备盘必须和故障盘接入同一个SAS通道，更换前检查背板走线，确认故障盘和热备盘是否在同一个端口下，这一点容易被忽视。
热备盘更换后的验证工作
新盘完成重建后，阵列状态会从“Rebuild”恢复到“Online”，很多管理员觉得到此就结束了,实际上还需要确认热备盘角色是否恢复。
故障盘被热备盘顶替后，新插入的硬盘会标记为“Ready”状态，不会自动成为热备盘，需要手动重新分配，否则下一次故障发生时，系统找不到可用热备盘，阵列会直接进入降级状态，这个步骤在x3400的ServeRAID界面上操作只需要一分钟,但遗漏率非常高。
日志记录和监控配置建议
操作完成后，在ServeRAID的“Event Log”中保存当前日志截图，记录的应该包括故障盘序列号、新盘序列号、重建完成时间,日志信息对后续磁盘故障趋势判断有价值。
服务器管理软件方面，x3400支持IBM Director，也可以通过IPMI视图查看硬盘状态，对于没有部署集中监控的中小企业，建议在服务器上配置邮件告警，设置SMTP服务器后，硬盘故障事件可以自动发送通知,这个配置在BIOS或管理卡界面中均有选项。
服务器带外管理地址通常显示在开机自检画面中，默认静态IP和登录凭据可以从IBM官方文档获取，进入带外管理界面后，找到“Event Notification”菜单，填入SMTP服务器地址和收件邮箱,保存重启即可生效。
关于ibm x3400热备盘更换的常见疑问
x3400的整列卡能否提前识别出硬盘即将故障
可以，ServeRAID控制器的SMART监控功能会在硬盘出现坏道增长、电机启动次数异常等早期征兆时报“Predictive Failure”告警，这个状态下硬盘还能正常工作，但建议尽快更换，在管理界面中看到黄色感叹号图标时，说明预测性故障已经触发，此刻备好替换盘,在业务低峰期执行更换即可。
更换下来的故障盘能否用于其他服务器
物理接口相同的情况下可以短时间使用，但不推荐作为正式存储介质，故障盘经过重建失败或阵列剔除后，盘片的磁道状态已经不可靠，x3400阵列卡对盘体状态有严格记录，即使盘片没有完全损坏，后续故障概率也远高于普通硬盘，建议故障盘降级用于临时数据中转,或者做报废处理。
热备盘容量比数据盘小会怎样
阵列卡的逻辑判断会比较所有参与阵列的物理盘容量，热备盘容量小于最小数据盘时，系统会拒绝启用该热备盘，判断依据是底层扇区数，不是厂商标注的容量数值，实际选型中，热备盘容量建议比数据盘结果高一级，比如数据盘用2TB,热备盘选择3TB或4TB。
