服务器盘柜安装要注意什么?机柜安装教程图解

服务器盘柜安装是数据中心建设与扩容的核心环节,其专业性直接影响存储系统的性能、可靠性与数据安全,成功的安装需严格遵循标准化流程,结合环境评估、精细操作及系统化验证。

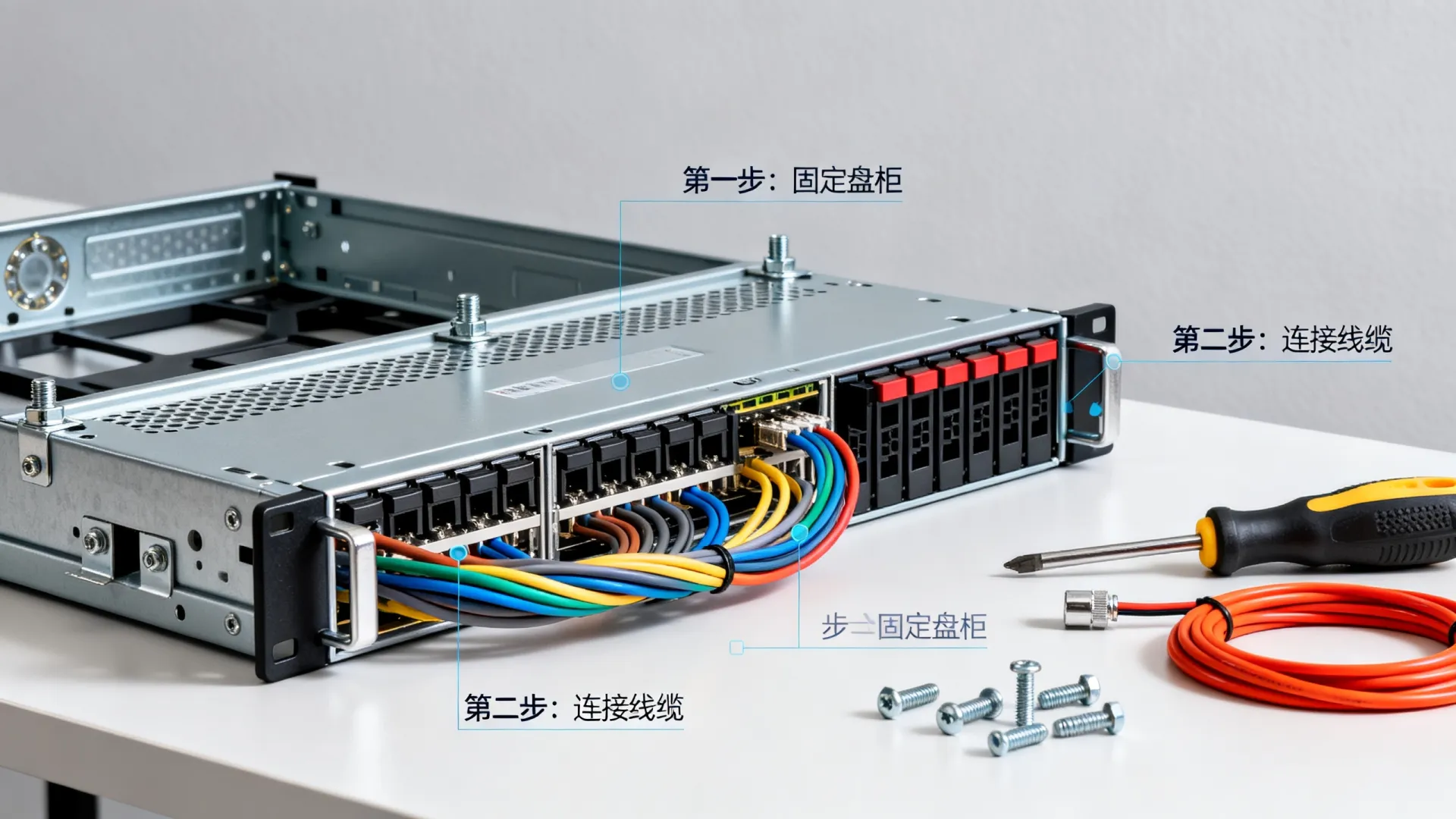

服务器盘柜安装要注意什么?机柜安装教程图解

安装前关键准备:奠定成功基石

  1. 环境审计:
    • 空间与承重: 精确测量机柜/机架空间(高度、深度、宽度),确认地板承重能力(kg/m²)满足满载盘柜重量需求,预留前后散热空间(≥1米)。
    • 供电保障: 核实PDU(电源分配单元)容量、冗余配置(A/B路)、插座类型(C13/C19)及电压/频率稳定性,要求双路独立电源输入。
    • 散热与气流: 评估机房冷通道/热通道设计,确保盘柜进气口无遮挡,排气通畅,测量环境温湿度(标准:18-27°C,40-60% RH)。
    • 网络连通性: 确认光纤/SAS/以太网等线缆路径、长度、接口类型(LC, SFP+, QSFP28等)及交换机端口就绪。
  2. 工具与物料:
    • 专业安装工具:扭矩螺丝刀(精确控制螺丝力矩)、机柜安装套件(滑轨、方孔螺母、螺丝)、防静电手环/手套、线缆标签机、光纤清洁笔、万用表(测电压)。
    • 关键物料:厂商认证的硬盘/SSD、热插拔盘托架、冗余电源模块、控制器模块、管理模块、正确类型和长度的线缆(光纤跳线、SAS线、网线)、导轨。
  3. 文档与规划:
    • 详细研读厂商《安装与服务指南》、《硬件参考手册》。
    • 规划盘柜在机架中的位置(考虑重量分布、散热、线缆管理)。
    • 设计磁盘分组(RAID级别、条带大小)、LUN分配、主机映射方案。
    • 记录设备序列号、物理位置、IP地址规划(管理口、数据口)。

物理安装执行:精准与规范

  1. 机架安装:
    • 根据规划,在机架立柱上精准安装滑轨(前后一致水平),使用扭矩螺丝刀按厂商指定力矩固定。
    • 多人协作(或使用升降设备),将盘柜平稳推入滑轨直至锁定到位。
    • 使用配套螺丝将盘柜前部(必要时后部)牢固固定在机架立柱上,再次确认稳固性。
  2. 硬件模块安装:
    • 控制器/管理模块: 按槽位标识插入,确保完全就位,锁紧固定扳手/螺丝,双控配置需确认主备状态。
    • 电源模块: 插入冗余电源模块(通常A/B路),听到锁扣声,检查PDU指示灯状态。
    • 磁盘安装:
      • 佩戴防静电手环,从防静电袋中取出硬盘/SSD。
      • 将盘精准装入托架(注意接口方向),用托架两侧螺丝固定(按力矩要求)。
      • 将托架平稳插入盘柜槽位,直至完全就位且锁定把手激活。
      • 关键操作: 严格遵守槽位填充顺序(通常从下往上、从左往右),避免跨控制器通道不均衡。
  3. 线缆连接:
    • 供电: 使用厂商提供或认证的电源线,将盘柜电源模块连接至对应的冗余PDU,确保A/B路独立。
    • 数据网络:
      • SAN连接: 使用清洁后的光纤,按规划连接控制器FC/iSCSI端口到光纤交换机,LC接头需对准卡入,听到“咔嗒”声。
      • SAS扩展: 使用SAS线缆连接盘柜的EMM(扩展柜管理模块)到控制柜或上级扩展柜,形成级联(注意环路拓扑限制)。
      • 管理网络: 连接控制器的管理端口到专用管理交换机/VLAN。
    • 线缆管理:
      • 立即使用标签机标注线缆两端(源设备端口 -> 目标设备端口)。
      • 使用理线器、魔术贴将线缆分组(电源、数据、管理)整齐捆扎,避免交叉、过度弯折(光纤最小弯曲半径≥38mm),确保不影响散热风道。

硬件配置与初始化:构建存储基石

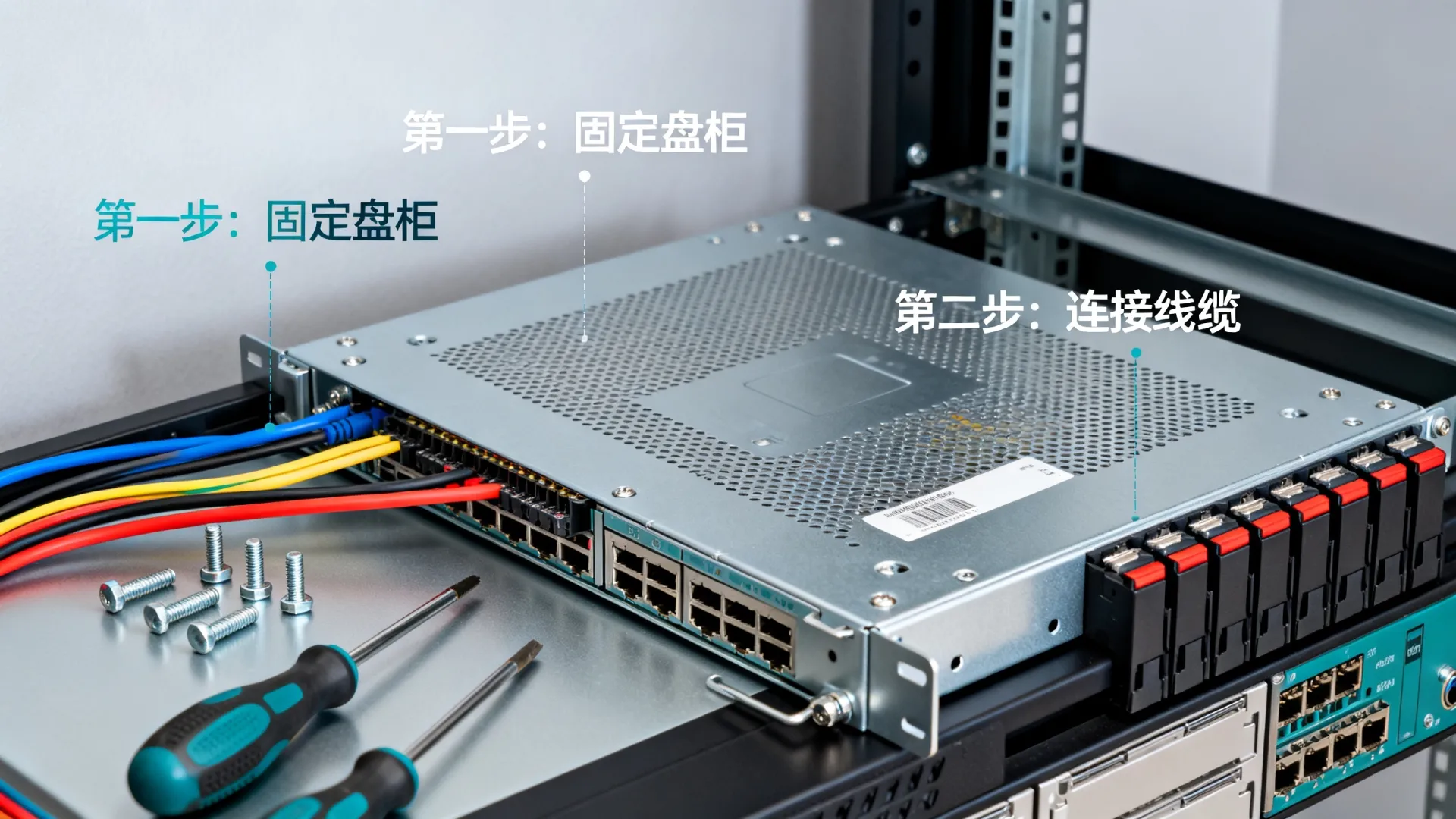

服务器盘柜安装要注意什么?机柜安装教程图解

  1. 上电与自检:
    • 依次开启PDU电源(先A路,稳定后再B路),观察盘柜指示灯:电源(绿灯常亮)、风扇(正常运行)、磁盘(活动/故障灯)、控制器(启动/在线)。
    • 监听风扇噪音是否平稳无异常,记录设备序列号及管理IP地址(若DHCP)。
  2. 管理接入:
    • 通过串口(Console)或默认管理IP登录盘柜管理界面(CLI或Web GUI)。
    • 首要任务: 修改默认管理员密码!配置静态管理IP、网关、DNS、NTP服务器地址。
  3. 固件与驱动:
    • 检查并比对控制器、磁盘、I/O模块的固件版本是否与厂商推荐版本一致。严格遵循厂商指导升级固件(如需),升级前备份配置。
    • 为主机服务器准备并安装对应的多路径软件(如Linux DM-MPIO, Windows MPIO)和HBA卡驱动。
  4. 磁盘识别与分组(核心步骤):
    • 在管理界面中,确认所有物理磁盘被正确识别(型号、容量、状态正常)。
    • 独创“三三制”磁盘分组策略: 基于业务负载特性选择RAID级别:
      • 高性能需求 (OLTP, VDI): 采用RAID 10,将磁盘按控制器通道均匀分组(如每组3盘),创建多个RAID 10组,再聚合为存储池或LUN,最大化IOPS和低延迟。
      • 大容量高性价比需求 (备份, 归档): 采用RAID 6,同样按通道分组(建议每组8-16盘),创建多个RAID 6组。关键: 每组内磁盘物理位置分散,避免同一组内多个盘位于同一电源模块或风扇域下,降低故障域风险。
    • 热备盘策略: 全局热备盘数量建议为每30-50块数据盘配置1块,对于超大规模部署,可考虑“池化热备”或按磁盘类型(SSD/HDD)、容量层设置专属热备。关键: 热备盘规格(转速、接口、容量)需与数据盘匹配。

系统配置与主机连接:打通数据通路

  1. 创建逻辑存储对象:
    • 在RAID组基础上,创建存储池(Pool)或直接划分逻辑单元(LUN)。
    • 精细设置LUN属性:名称、容量、所属存储池、Thin/Thick Provisioning、访问权限(主机组映射)。
    • 性能优化: 设置合适的条带大小(Stripe Size),OLTP小IO场景建议64K-128K,大文件顺序读写建议256K-1M。
  2. 主机映射与多路径:
    • 创建主机定义(或主机组),输入主机的WWN(FC/iSCSI)或IQN(iSCSI)。
    • 将LUN映射给对应的主机或主机组。
    • 在主机OS中,安装配置多路径软件。验证多路径: 确认操作系统识别到预期数量的路径(通常双控配置下每个LUN应看到2条或4条路径),测试主备控制器切换(Path Failover)功能是否正常。
  3. 文件系统创建(主机侧):
    • 在主机服务器上,对映射过来的LUN进行分区(如必要)、创建文件系统(如NTFS, EXT4, XFS, VMFS)。
    • 最佳实践: 根据应用需求设置文件系统块大小(Block Size),通常与数据库块大小或LUN条带大小对齐或成倍数关系。

全面验证与性能测试:确保交付质量

  1. 基础功能验证:
    • 主机读写测试:在主机上对新建文件系统进行大文件(验证带宽)和小文件(验证IOPS)读写。
    • 热插拔模拟:在管理界面监控状态下,安全移除并重新插入一块数据盘、一个电源模块、一根数据线缆,观察RAID重建/恢复、电源冗余切换、路径切换是否正常,系统告警是否准确。
    • 管理功能:测试快照创建/回滚、远程管理访问、告警邮件/SNMP通知。
  2. 性能基准测试:
    • 使用专业工具(如fio, Iometer, Vdbench)模拟实际业务负载(读写比例、IO大小、队列深度),获取关键指标:IOPS、带宽(MB/s)、延迟(ms),对比预期性能目标。
    • 关键指标: 重点关注99th percentile延迟,它更能反映用户体验。
  3. 文档更新:
    • 记录最终的物理布局图、网络连接图、IP地址分配表、LUN映射表、RAID配置详情、测试报告。
    • 将配置文档、操作手册、厂商支持信息归档。

持续维护与最佳实践:保障长治久安

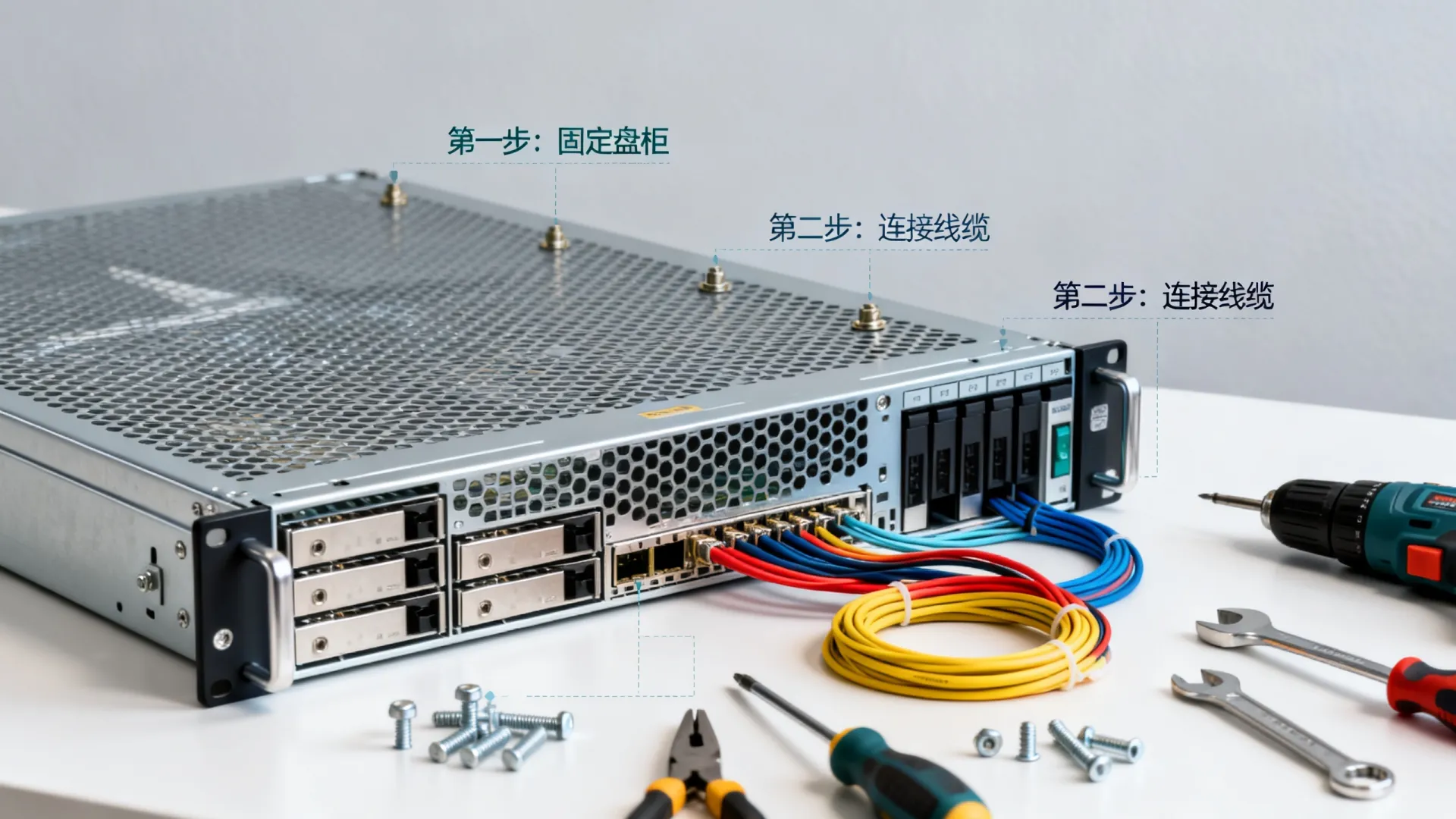

服务器盘柜安装要注意什么?机柜安装教程图解

  • 环境监控: 持续关注机房温湿度、盘柜进/出风口温度、风扇转速告警。
  • 性能监控: 定期使用管理工具或第三方监控平台查看IOPS、带宽、延迟、缓存命中率、磁盘繁忙度、RAID状态、SSD磨损度等关键指标,建立基线并分析趋势。
  • 容量规划: 监控存储池/LUN使用率,设置阈值告警(建议80%),提前规划扩容。
  • 固件更新: 关注厂商安全公告和推荐固件版本,在维护窗口按计划升级,严格测试后上线。
  • 定期巡检: 物理检查设备状态灯、线缆连接、除尘(使用专业设备,严禁带电操作)。
  • 备份与容灾: 盘柜是主存储,必须建立有效的数据备份策略(到磁带/其他存储/云)和容灾方案。

您的实践经验是什么?在盘柜安装过程中,哪个环节最容易出现疏漏导致后续问题?是前期的环境承重计算、线缆标签的规范性、磁盘分组策略的规划,还是多路径配置的验证?欢迎分享您的见解或遇到的挑战!

首发原创文章,作者:王坚‌,如若转载,请注明出处:https://idctop.com/article/14974.html
