伽利略开发板（Intel Galileo）是英特尔进军创客领域的重要一步棋，它巧妙地将x86架构的强大计算能力与Arduino生态的易用性相结合，对于开发者而言，这意味着你能在一个熟悉的环境中（Arduino IDE），利用更强大的处理器（Quark SoC）和更丰富的接口（如Ethernet, Mini-PCIe, USB Host）去实现更复杂的物联网（IoT）项目或嵌入式应用，其核心价值在于架起了从原型验证（Prototyping）到接近产品级实现的桥梁。

开发环境搭建与基础配置

工欲善其事,必先利其器，开始编程前，需要正确配置开发环境：

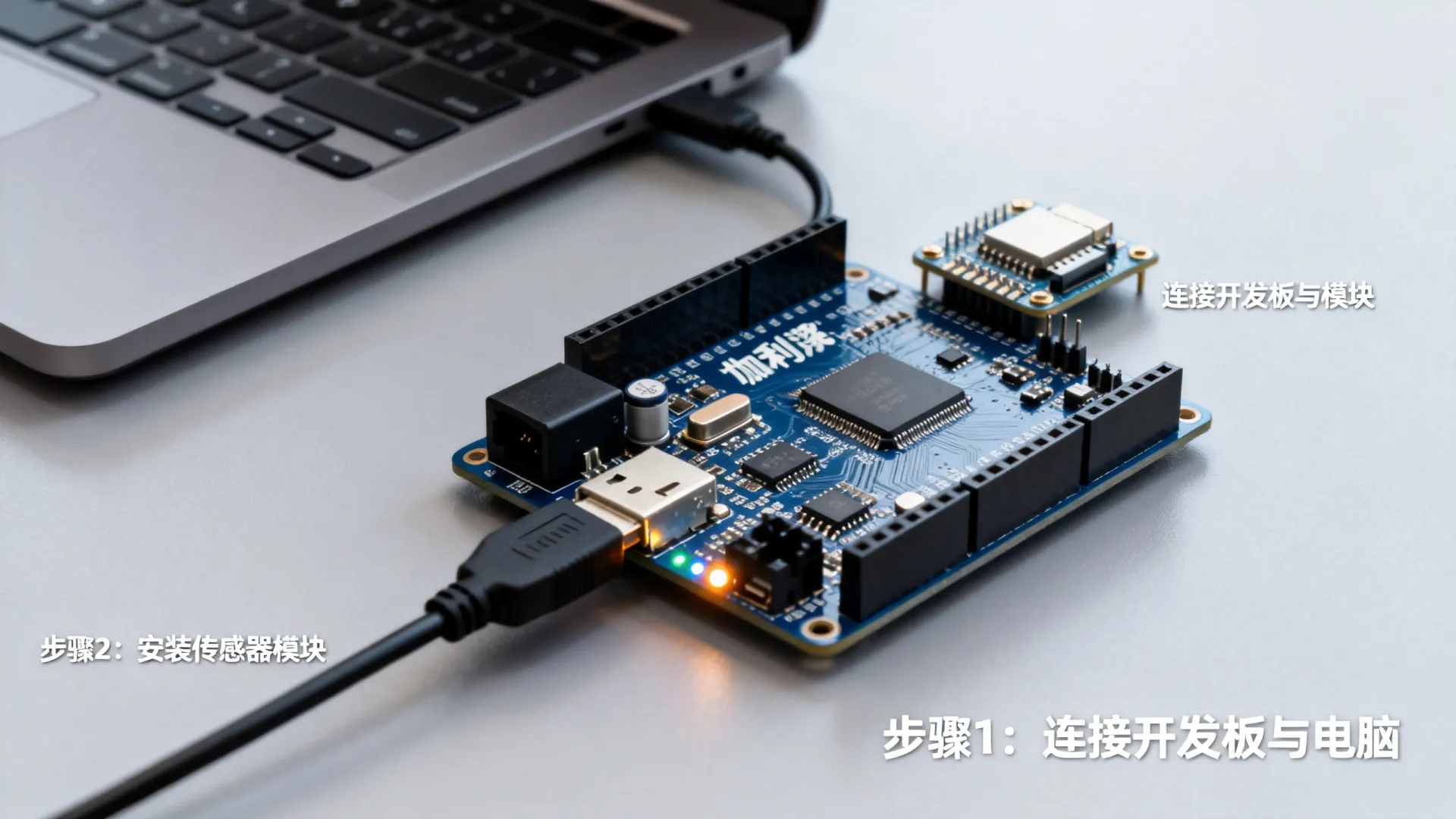

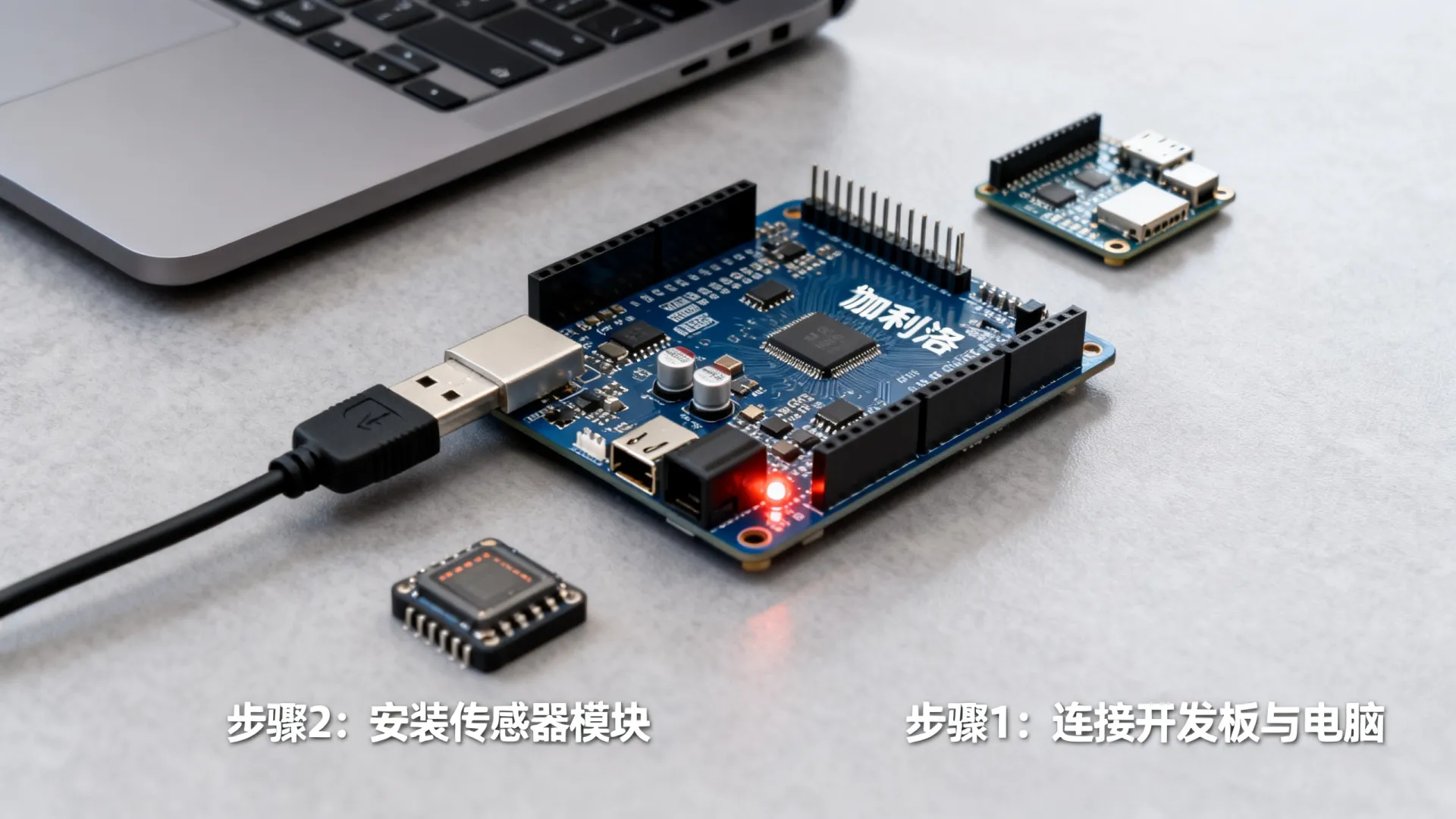

1. 硬件连接：

   • 使用Micro USB线连接伽利略开发板的USB Client端口到电脑，这是主要的编程和串口通信通道。
   • 连接电源适配器（推荐7-15V DC）到电源插孔，仅靠USB供电可能不稳定，尤其当连接外围设备时。
   • 首次使用或需要恢复固件时,可能需要短接RECOVERY跳线（具体操作请查阅官方文档）。

2. 软件安装：

   • Arduino IDE： 从Arduino官网下载并安装适用于你操作系统的IDE（推荐1.5.3或更高版本），伽利略需要特定版本的IDE支持。
   • 伽利略板支持包：
     • 打开Arduino IDE。
     • 转到 工具 > 开发板 > 开发板管理器...。
     • 在搜索框中输入 Intel i686 Boards 或 Galileo。
     • 找到 Intel Galileo Boards by Intel，选择最新版本并点击 安装，这包含了编译内核、库文件和核心功能所需的一切。
   • 选择开发板和端口：
     • 安装完成后,在 工具 > 开发板 下选择 Intel Galileo Gen 2（或其他你拥有的具体型号）。
     • 在 工具 > 端口 下选择识别到的串行端口（在Windows上通常是 COMx，在macOS/Linux上是 /dev/cu.usbmodemxxxx）。

3. 基础验证：点亮LED
   打开一个新的Arduino Sketch (.ino文件)，输入最经典的Blink程序：

   void setup() {
     // 初始化数字引脚LED_BUILTIN（通常对应板载的Pin 13）为输出模式
     pinMode(LED_BUILTIN, OUTPUT);
   }
   void loop() {
     digitalWrite(LED_BUILTIN, HIGH);  // 点亮LED
     delay(1000);                      // 等待一秒
     digitalWrite(LED_BUILTIN, LOW);   // 熄灭LED
     delay(1000);                      // 等待一秒
   }

   • 点击 上传 按钮（向右的箭头图标），IDE会编译代码并将其通过USB上传到伽利略开发板。
   • 观察板载连接到Pin 13的LED（通常标记为L或TX），它应该开始以1秒的间隔闪烁，这验证了环境搭建成功，基础GPIO操作正常。

深入GPIO与传感器交互

伽利略的GPIO兼容Arduino引脚布局,但需注意其驱动能力（较弱）和内部上拉电阻（较大，约100K欧姆），对于驱动大电流设备（如电机、继电器）或需要强上拉的情况，务必使用外部驱动电路（如MOSFET、三极管或专用电机驱动模块）。

示例：读取数字按钮状态并控制外部LED

const int buttonPin = 2;   // 按钮连接到数字引脚2（使用内部上拉）
const int ledPin = 8;      // 外部LED（带限流电阻）连接到数字引脚8
void setup() {
  pinMode(buttonPin, INPUT_PULLUP); // 配置按钮引脚为输入，启用内部上拉电阻
  pinMode(ledPin, OUTPUT);          // 配置LED引脚为输出
  Serial.begin(115200);             // 初始化串口通信，用于调试输出
}
void loop() {
  int buttonState = digitalRead(buttonPin); // 读取按钮状态
  // 注意：由于启用了内部上拉，按钮按下时引脚读到LOW（接地），松开时为HIGH
  if (buttonState == LOW) {
    digitalWrite(ledPin, HIGH); // 按钮按下，点亮LED
    Serial.println("Button Pressed! LED ON");
  } else {
    digitalWrite(ledPin, LOW);  // 按钮松开，熄灭LED
    Serial.println("Button Released. LED OFF");
  }
  delay(50); // 简单防抖，实际应用可能需要更复杂的防抖逻辑
}

连接模拟传感器（如电位器）：

const int potPin = A0; // 电位器中间脚连接到模拟输入A0
void setup() {
  Serial.begin(115200);
  // 模拟输入引脚默认就是输入模式，无需显式设置pinMode
}
void loop() {
  int sensorValue = analogRead(potPin); // 读取模拟值 (0-1023)
  float voltage = sensorValue  (5.0 / 1023.0); // 转换为电压值 (假设参考电压为5V)
  Serial.print("Sensor Value: ");
  Serial.print(sensorValue);
  Serial.print(", Voltage: ");
  Serial.println(voltage);
  delay(500);
}

利用通信接口扩展功能

伽利略的优势在于其丰富的通信接口：

1. 串行通信 (UART):

   • 使用 Serial (USB转串口) 进行调试。
   • 使用 Serial1 (TX=0, RX=1) 与其他串口设备通信（如GPS模块、某些传感器）。
   • 示例代码见上面示例中的 Serial.begin() 和 Serial.print()/println()。

2. I2C (Wire Library):

   • 用于连接大量传感器（温湿度、气压、加速度计、显示屏等），引脚：SDA(A4), SCL(A5)。
   • 示例 (扫描I2C总线设备)：

#include <Wire.h>
void setup() {
  Wire.begin();
  Serial.begin(115200);
  Serial.println("nI2C Scanner");
}
void loop() {
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for(address = 1; address < 127; address++ ) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address<16) Serial.print("0");
      Serial.print(address, HEX);
      Serial.println(" !");
      nDevices++;
    } else if (error==4) {
      Serial.print("Unknown error at address 0x");
      if (address<16) Serial.print("0");
      Serial.println(address, HEX);
    }
  }
  if (nDevices == 0) Serial.println("No I2C devices foundn");
  else Serial.println("donen");
  delay(5000); // 每5秒扫描一次
}

3. SPI (SPI Library):

   • 用于高速通信（SD卡、某些显示屏、RFID模块），引脚：MOSI(11), MISO(12), SCK(13), SS(通常用10或其他数字引脚)。
   • 使用前需包含 #include <SPI.h>，并配置片选引脚。

4. 以太网 (Ethernet Library):



   • 利用板载RJ45接口实现网络连接,需包含 #include <Ethernet.h> 或 #include <Ethernet2.h> (针对Galileo Gen 2的更新库)。
   • 可轻松实现HTTP客户端/服务器、MQTT客户端等。
   • 示例 (获取网络时间 – NTP客户端简化版):

#include <Ethernet.h>
#include <EthernetUdp.h>
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED }; // 设置你的MAC地址
EthernetUDP Udp;
unsigned int localPort = 8888; // 本地监听端口
const char ntpServer = "pool.ntp.org"; // NTP服务器
const int NTP_PACKET_SIZE = 48; // NTP时间戳在报文中的位置
byte packetBuffer[NTP_PACKET_SIZE];
void setup() {
  Serial.begin(115200);
  if (Ethernet.begin(mac) == 0) { // 尝试通过DHCP获取IP
    Serial.println("Failed to configure Ethernet using DHCP");
    while (true); // 死循环，需处理网络连接失败
  }
  Serial.print("My IP address: ");
  Serial.println(Ethernet.localIP());
  Udp.begin(localPort);
}
void loop() {
  sendNTPpacket(ntpServer); // 发送NTP请求包
  delay(1000); // 等待响应
  if (Udp.parsePacket()) {
    Udp.read(packetBuffer, NTP_PACKET_SIZE); // 读取响应包
    // NTP时间戳从第40字节开始 (4字节整数，表示自1900年1月1日以来的秒数)
    unsigned long highWord = word(packetBuffer[40], packetBuffer[41]);
    unsigned long lowWord = word(packetBuffer[42], packetBuffer[43]);
    unsigned long secsSince1900 = (highWord << 16) | lowWord;
    const unsigned long seventyYears = 2208988800UL; // 1900到1970的秒数差
    unsigned long epoch = secsSince1900 - seventyYears; // Unix时间戳 (UTC)
    Serial.print("Unix time (UTC): ");
    Serial.println(epoch);
    // 可转换为本地时间显示...
  }
  delay(10000); // 每10秒请求一次
}
void sendNTPpacket(const char address) {
  memset(packetBuffer, 0, NTP_PACKET_SIZE);
  packetBuffer[0] = 0b11100011; // LI, Version, Mode
  Udp.beginPacket(address, 123); // NTP服务器端口是123
  Udp.write(packetBuffer, NTP_PACKET_SIZE);
  Udp.endPacket();
}

5. WiFi (需要扩展板):
   • 通过Mini-PCIe或USB接口添加WiFi模块（如Intel Centrino N-135）。
   • 使用 WiFi 或 WiFi101 库（取决于具体模块）进行连接，其API与以太网库类似。

进阶应用与性能考量

1. 文件系统与SD卡：
   • 伽利略支持SPI模式的SD卡（使用 SD 库），这对于数据记录、存储网页资源或配置非常有用。
   • 示例 (创建文件并写入数据):

#include <SPI.h>
#include <SD.h>
File myFile;
const int chipSelect = 4; // SD卡模块的CS引脚通常接数字引脚4
void setup() {
  Serial.begin(115200);
  Serial.print("Initializing SD card...");
  if (!SD.begin(chipSelect)) {
    Serial.println("initialization failed!");
    return;
  }
  Serial.println("initialization done.");
  // 打开文件（如果不存在则创建），并写入一行数据
  myFile = SD.open("datalog.txt", FILE_WRITE);
  if (myFile) {
    myFile.println("Testing 1, 2, 3...");
    myFile.close(); // 重要：关闭文件以保存数据
    Serial.println("Data written.");
  } else {
    Serial.println("error opening datalog.txt");
  }
}
void loop() {
  // 主循环可以添加更多数据记录逻辑
}

2. 处理实时性：

   • 虽然x86性能强于典型MCU,但Linux（Yocto）操作系统引入了任务调度和中断延迟，对于严格实时任务：
     • 优先使用 attachInterrupt() 处理外部硬件中断。
     • 考虑使用 mraa 库（Intel的底层IO库）进行更低延迟的GPIO操作（需要更复杂的设置）。
     • 在循环中使用 millis() 或 micros() 进行非阻塞延时，避免阻塞 delay()。
     • 评估任务是否真正需要“硬实时”，伽利略更适合“软实时”或对延迟要求不极端的应用。

3. 功耗管理：

   • 伽利略的功耗相对较高（空闲时约几百毫瓦，满载超过1瓦），对于电池供电项目需谨慎：
     • 利用 sleep() 函数或Linux的休眠/挂起功能（需配置）。
     • 在软件中关闭未使用的外设和接口。
     • 使用低功耗模式的传感器和外围设备。
     • 考虑使用外部电源管理模块。

专业见解与解决方案

• 桥梁价值： 伽利略的核心优势是充当“跳板”，它允许开发者利用熟悉的Arduino API快速构建原型，同时又能无缝集成Linux的强大功能（运行Python脚本、数据库、Web服务器如lighttpd、复杂的网络协议栈），这使得从原型到具备更高级后端处理能力的“准产品”变得更容易。
• 库兼容性： 大部分标准Arduino库可以工作，但涉及底层硬件细节（如精确时序、特定外设寄存器操作）或依赖特定架构（如AVR的PROGMEM）的库可能需要修改或无法使用，优先寻找标有“Galileo/Edison兼容”或“Intel IoT”的库。
• 固件更新： 保持开发板的固件（Linux镜像和Quark固件）为最新版本至关重要，这能修复错误、提升性能和安全性，英特尔提供了更新工具和说明文档。
• 调试技巧：
  • 串口打印 (Serial): 最基本也是最强大的调试工具。
  • 板载LED: 可用于指示程序状态、错误代码。
  • 网络调试： 通过网络发送调试信息到另一台电脑。
  • Linux Shell: 通过串口终端（如PuTTY, screen）或SSH登录到板载Linux系统（用户名root，通常无密码或默认密码），可以查看系统日志 (dmesg, journalctl)、进程状态、网络配置等，进行深度诊断。

伽利略开发板为开发者打开了一扇门,通向一个融合了微控制器快速交互能力和微处理器丰富计算/网络资源的世界，虽然它不再是英特尔产品线的主角，但其设计理念和作为x86+Arduino先驱的地位，使其学习和项目实践价值依然显著，无论是构建一个复杂的物联网网关、一个带数据记录的环境监测站，还是一个交互式信息亭，伽利略都能提供一个坚实且灵活的起点。
