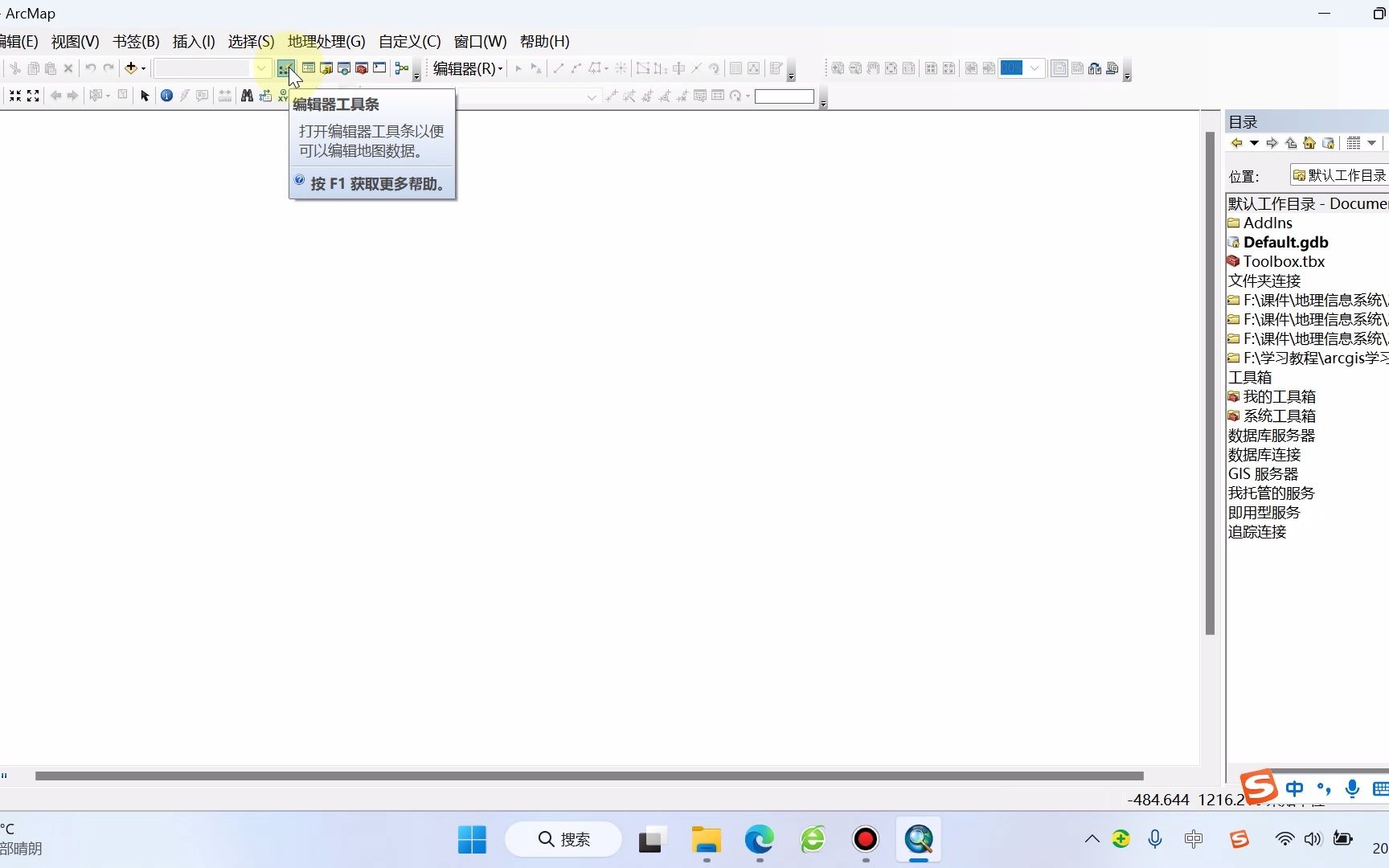

ARCGIS软件安装后一些常规的基本设置工作（初学者一定要看）

90后大学青年教师

1.3万2662

原视频地址

在移动应用中集成地图功能已成为提升用户体验和提供位置智能服务的关键，Esri的ArcGIS Runtime SDK for Android提供了强大而灵活的工具集，使开发者能够轻松构建专业级的地图应用，本文将深入探讨使用该SDK进行Android开发的核心流程、最佳实践和常见解决方案,助您快速上手并构建出色的空间应用。

环境配置与项目初始化

1. 获取SDK与配置环境：

   • 访问ArcGIS for Developers官网，注册/登录开发者账号。

   • 在Dashboard中创建新应用，获取API密钥（API Key），API Key用于验证应用对ArcGIS服务的访问权限，对于使用在线服务（如底图、地理编码）至关重要。

   • 在Android项目的build.gradle (Module: app)文件中添加ArcGIS Runtime SDK依赖，推荐使用最新稳定版（implementation 'com.esri.arcgisruntime:arcgis-android:100.15.0'），同时确保minSdkVersion符合SDK要求（gt;=21）。

   • 在AndroidManifest.xml中添加必要的权限（如网络访问INTERNET、位置权限ACCESS_FINE_LOCATION/ACCESS_COARSE_LOCATION、存储权限WRITE_EXTERNAL_STORAGE（若需离线地图））和API Key声明：

     <meta-data
         android:name="com.esri.arcgisruntime.API_KEY"
         android:value="YOUR_API_KEY_HERE" />

2. 布局添加MapView：

   • 在您的Activity或Fragment的布局XML文件中，添加MapView控件,这是地图内容的容器。

     <com.esri.arcgisruntime.mapping.view.MapView
         android:id="@+id/mapView"
         android:layout_width="match_parent"
         android:layout_height="match_parent" />

核心地图功能实现

1. 初始化地图与底图加载：

   • 在Activity/Fragment中，获取MapView引用。

   • 创建一个ArcGISMap对象，您可以指定一个初始的底图类型（如BasemapStyle.ARCGIS_IMAGERY卫星影像、BasemapStyle.ARCGIS_STREETS街道图、BasemapStyle.ARCGIS_TOPOGRAPHIC地形图等）。

   • 将ArcGISMap设置给MapView。



     public class MainActivity extends AppCompatActivity {
         private MapView mMapView;
         @Override
         protected void onCreate(Bundle savedInstanceState) {
             super.onCreate(savedInstanceState);
             setContentView(R.layout.activity_main);
             // 获取MapView引用
             mMapView = findViewById(R.id.mapView);
             // 创建带特定底图样式的地图
             ArcGISMap map = new ArcGISMap(BasemapStyle.ARCGIS_NAVIGATION);
             // 设置地图到MapView
             mMapView.setMap(map);
         }
     }

2. 处理地图视图生命周期：

   • MapView有其自身的生命周期，需要与Activity/Fragment的生命周期同步，以正确管理资源（如GPS、图形渲染线程），在相应的生命周期方法中调用MapView的方法：

     @Override
     protected void onPause() {
         mMapView.pause();
         super.onPause();
     }
     @Override
     protected void onResume() {
         super.onResume();
         mMapView.resume();
     }
     @Override
     protected void onDestroy() {
         mMapView.dispose();
         super.onDestroy();
     }

3. 加载业务数据图层：

   • 要素图层 (FeatureLayer): 用于显示矢量数据（点、线、面），数据源可以是ArcGIS Online/Enterprise上的要素服务(FeatureLayer(new ServiceFeatureTable(URL)))，或本地的Geodatabase/Shapefile。

   • 地图图像图层 (ArcGISMapImageLayer): 显示动态地图服务,服务端动态渲染成图片返回。

   • 切片图层 (ArcGISTiledLayer): 显示预先生成的缓存切片地图服务,性能最佳。

   • 图形叠加层 (GraphicsOverlay): 用于在内存中临时绘制图形（如标记点、路线线、兴趣区域面），不依赖服务，使用Graphic对象和Symbol（如SimpleMarkerSymbol, SimpleLineSymbol, SimpleFillSymbol）定义图形。

     // 示例：添加一个在线要素图层
     String featureServiceUrl = "https://sampleserver6.arcgisonline.com/arcgis/rest/services/Wildfire/FeatureServer/0";
     ServiceFeatureTable serviceFeatureTable = new ServiceFeatureTable(featureServiceUrl);
     FeatureLayer featureLayer = new FeatureLayer(serviceFeatureTable);
     mMapView.getMap().getOperationalLayers().add(featureLayer);
     // 示例：在图形叠加层上添加一个标记点
     GraphicsOverlay graphicsOverlay = new GraphicsOverlay();
     mMapView.getGraphicsOverlays().add(graphicsOverlay);
     Point markerPoint = new Point(-118.80543, 34.02700, SpatialReferences.getWgs84()); // WGS84坐标
     SimpleMarkerSymbol redCircleSymbol = new SimpleMarkerSymbol(SimpleMarkerSymbol.Style.CIRCLE, Color.RED, 12); // 红色圆形，大小12
     Graphic pointGraphic = new Graphic(markerPoint, redCircleSymbol);
     graphicsOverlay.getGraphics().add(pointGraphic);

4. 定位与位置显示：

   • 使用Android系统的位置服务（Fused Location Provider API）获取设备位置。

   • 创建一个LocationDisplay对象（通过mMapView.getLocationDisplay()获取）。

   • 配置定位模式（如LocationDisplay.AutoPanMode.COMPASS_NAVIGATION导航模式，地图自动跟随并旋转）。

   • 启动定位显示（注意处理运行时位置权限）。

     LocationDisplay locationDisplay = mMapView.getLocationDisplay();
     locationDisplay.setAutoPanMode(LocationDisplay.AutoPanMode.COMPASS_NAVIGATION);
     try {
         locationDisplay.startAsync(); // 启动前确保已获得位置权限
     } catch (SecurityException e) {
         Log.e("Location", "Location permission not granted", e);
     }

5. 空间查询与要素交互：

   • 要素识别 (Identify): 用户点击地图时，查询该位置下的要素，使用MapView.setOnTouchListener监听点击事件，调用identifyLayerAsync或identifyGraphicsOverlayAsync方法。



   • 属性查询 (Attribute Query): 基于属性条件（如名称=“公园”）查询要素，使用FeatureTable.queryFeaturesAsync方法，构建QueryParameters设置where子句。

   • 空间查询 (Spatial Query): 查询与特定几何图形（如点、缓冲区、多边形）相交/包含等的要素，在QueryParameters中设置geometry和spatialRelationship。

     // 示例：点击地图识别要素
     mMapView.setOnTouchListener((view, motionEvent) -> {
         if (motionEvent.getAction() == MotionEvent.ACTION_UP) {
             // 将屏幕点转换为地图点
             android.graphics.Point screenPoint = new android.graphics.Point(
                     Math.round(motionEvent.getX()),
                     Math.round(motionEvent.getY()));
             // 容差（像素）
             double tolerance = 20;
             // 是否只返回最顶层要素
             boolean returnPopupsOnly = false;
             // 最大返回结果数
             int maxResults = 10;
             ListenableFuture<IdentifyLayerResult> identifyFuture = mMapView
                     .identifyLayerAsync(featureLayer, screenPoint, tolerance, returnPopupsOnly, maxResults);
             identifyFuture.addDoneListener(() -> {
                 try {
                     IdentifyLayerResult identifyResult = identifyFuture.get();
                     List<GeoElement> elements = identifyResult.getElements();
                     if (!elements.isEmpty()) {
                         // 处理识别到的第一个要素
                         GeoElement element = elements.get(0);
                         // 显示要素属性或执行其他操作
                         String name = (String) element.getAttributes().get("NAME");
                         Toast.makeText(MainActivity.this, "点击了: " + name, Toast.LENGTH_SHORT).show();
                     }
                 } catch (Exception e) {
                     Log.e("Identify", "Error identifying feature", e);
                 }
             });
         }
         return true;
     });

进阶功能与避坑指南

1. 离线地图工作流：

   • 预规划区域离线： 使用ArcGIS Pro或ArcGIS Online预先打包离线地图区域（.mmpk – Mobile Map Package）或切片包（.tpk/.vtpk）。
   • 运行时下载： 使用OfflineMapTask从在线地图服务生成离线区域（.geodatabase, .tpk），注意处理下载进度、暂停、恢复和错误。
   • 加载离线数据： 使用MobileMapPackage加载.mmpk，或使用LocalTileCache(tpk/vtpk)和Geodatabase加载离线要素数据。

2. 几何操作与空间分析：

   • SDK提供丰富的几何引擎(GeometryEngine)功能：缓冲区(buffer)、投影(project)、面积/长度计算、相交/包含判断、简化(simplify)等。
   • 示例：计算两点间距离：
     double distance = GeometryEngine.distanceBetween(geomPoint1, geomPoint2);

3. 避坑指南 (Gotchas)：

   • API Key: 务必在AndroidManifest.xml中正确配置且有效的API Key,否则在线服务无法使用。
   • 生命周期管理: 严格配对调用MapView的pause(), resume(), dispose(),避免内存泄漏和后台耗电。
   • 权限: Android 6.0+需要运行时申请危险权限（位置、存储），在请求位置权限前，检查LocationDisplay是否支持（locationDisplay.isLocationEnabled()）。
   • 线程处理: SDK的许多操作（如查询、下载）是异步的（返回ListenableFuture或使用回调），务必在UI线程外执行耗时操作，并在addDoneListener或回调中更新UI。
   • 坐标系: 注意不同数据源可能使用不同的坐标系（如WGS84 – EPSG:4326, Web Mercator – EPSG:3857），使用SpatialReferences类获取或转换坐标系。MapView默认使用SpatialReferences.getWebMercator()。
   • 图形性能: 在GraphicsOverlay上避免一次性添加过多（如成千上万）的复杂图形，考虑使用要素图层或聚合渲染，使用合适的渲染器(Renderer)替代为每个Graphic单独设置Symbol。
   • 错误处理: 对异步操作（Async方法）进行健壮的错误处理（try-catch，监听Future的异常）。

架构与最佳实践

• MVVM模式: 考虑使用Android Architecture Components（ViewModel, LiveData）管理地图状态、业务逻辑和数据，将MapView的生命周期绑定到ViewModel中可以更好地分离关注点。
• 依赖注入: 使用Dagger/Hilt等框架管理SDK相关组件的依赖关系,提高代码可测试性和可维护性。
• 模块化: 将地图相关功能（如定位管理、离线下载服务、查询逻辑）封装成独立的模块或类。
• 资源清理: 除了MapView.dispose()，确保关闭打开的本地数据库（如Geodatabase.close()）、停止后台任务。

开启空间智能之旅

ArcGIS Runtime SDK for Android为开发者提供了构建从简单地图浏览到复杂空间分析应用的强大基石，掌握核心组件（MapView, ArcGISMap, Layer, Graphic）、理解生命周期管理、熟练运用查询定位功能、并合理规划离线策略，是开发成功应用的关键，遵循最佳实践（如MVVM、异步处理、错误管理）能显著提升应用的稳定性、性能和可维护性，随着对SDK更深入的探索，您将能够解锁更多高级功能（如3D场景SceneView、实时流数据StreamService、高级符号系统、自定义渲染）,为用户创造真正具有空间智能价值的移动体验。
