电磁兼容CDN（耦合去耦网络）是解决电源线传导干扰的核心组件，其本质是在测试设备与被测设备之间构建一个高阻抗隔离层，确保测试信号纯净且符合GB/T 17626.6等国家标准。
在2026年的电子制造与认证环境中,随着5G-A、智能电网及新能源汽车高压平台的普及，电磁兼容（EMC）测试的复杂度呈指数级上升，CDN不再仅仅是简单的滤波器，而是集成了精密阻抗控制、高频隔离与能量传输功能的精密仪器，对于测试工程师而言，理解CDN的工作原理、选型逻辑及最新合规要求，是确保产品一次性通过认证的关键。
核心原理与架构解析

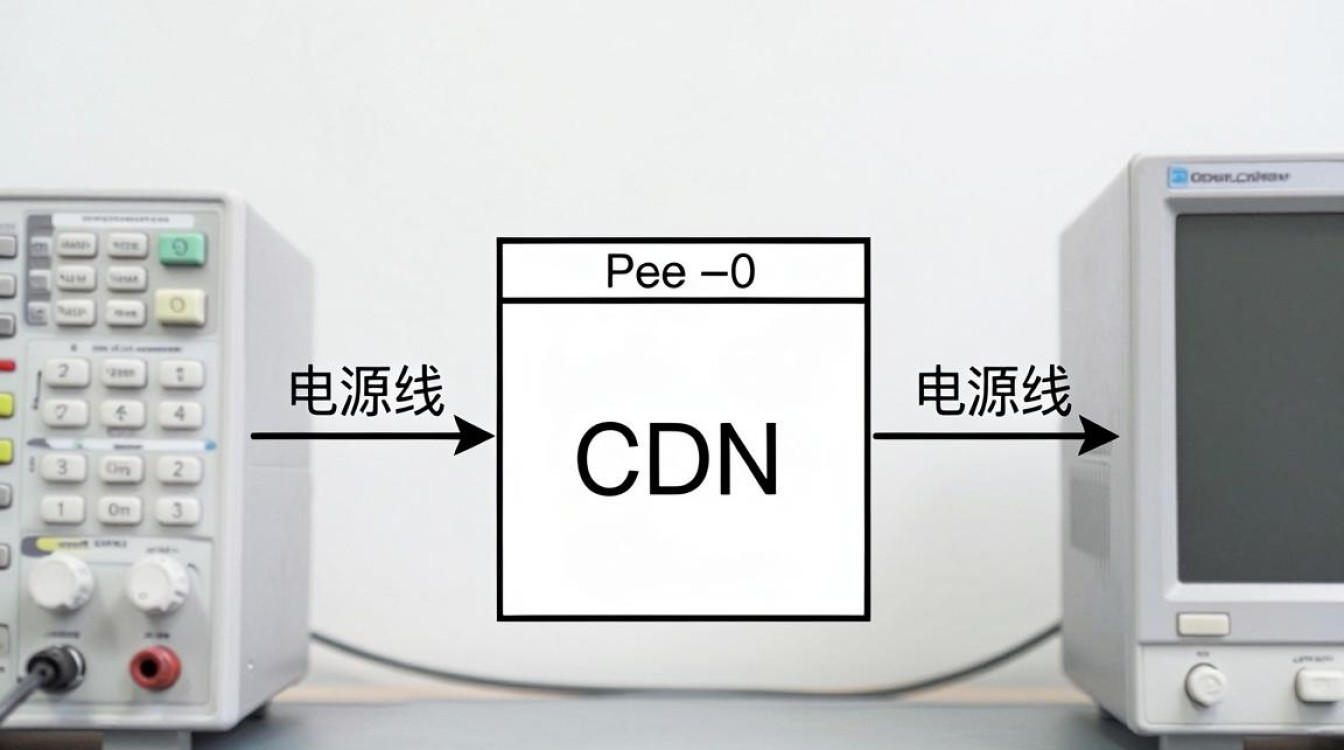

CDN的全称为Coupling/Decoupling Network，即耦合/去耦网络，它在EMC测试中扮演着“守门人”的角色，主要解决两个核心问题：一是防止测试仪器（如干扰源或接收机）通过电源线污染被测设备（EUT）；二是防止EUT产生的噪声反向干扰测试系统。
内部电路拓扑结构
现代高性能CDN通常采用多级LC滤波拓扑结构,具体包含以下关键模块：
- 耦合电感（Coupling Inductor）：提供高频高阻抗，阻止测试信号进入电网或测试仪器，同时允许工频电流通过。
- 去耦电容（Decoupling Capacitor）：为高频干扰信号提供低阻抗回流路径，防止其进入EUT内部电路。
- 隔离变压器：在部分大功率CDN中，用于实现直流或低频信号的电气隔离，避免地环路干扰。
关键性能指标
根据2026年最新行业共识,评估CDN性能需关注以下参数：
- 插入损耗（Insertion Loss）：必须在工作频段内（通常9kHz-30MHz或更高）提供至少60dB的衰减。
- 阻抗稳定性：在测试频率范围内，阻抗需严格符合CISPR 16-1-2标准规定的Z50Ω或Z150Ω网络要求，偏差需控制在±20%以内。
- 额定电流与电压：需覆盖从毫安级信号线到数百安培动力线的各种场景。
2026年应用场景与选型策略
随着硬件集成度提高,传统的大体积CDN正面临小型化与高频化的挑战，不同应用场景对CDN的要求差异巨大，以下是基于实战经验的选型指南。
消费电子与物联网设备
对于智能手机、智能家居等低压小电流设备，主要关注传导发射（CE）测试。
- 推荐类型：单端口或双端口微型CDN。
- 选型要点：重点关注150kHz-30MHz频段的耦合效率，由于设备功耗低，需确保CDN自身的漏电流极小，以免误触发保护电路。
- 市场趋势：2026年，集成USB-PD协议的专用CDN成为主流，支持快充测试下的EMC评估。
新能源汽车与高压动力
电动汽车（EV）的800V高压平台带来了严峻的EMC挑战，尤其是传导抗扰度（CS）测试。
- 推荐类型：高压大功率CDN，支持直流或交流高压输入。
- 选型要点：
- 耐压等级：需满足DC 1000V或AC 690V以上绝缘要求。
- 散热设计：大电流通过时产生的热量需有效散发，避免温升影响阻抗特性。
- 高频性能：需覆盖至100MHz甚至更高，以应对SiC/GaN器件带来的高频开关噪声。
工业控制与电力电子
工业变频器、伺服驱动器对电快速瞬变脉冲群（EFT）和浪涌（Surge）抗扰度要求极高。
- 推荐类型：三端口或多端口大功率CDN。
- 选型要点：需具备极强的脉冲承受能力，同时保证在强干扰下阻抗不失真。
常见问题与权威解答
Q1: 2026年国产CDN与进口品牌（如Keysight, Rohde & Schwarz）相比，在精度上有差距吗？
A: 差距已显著缩小，国内头部厂商（如普源精电、鼎阳科技等）在2026年推出的高端CDN，在150kHz-30MHz标准频段内的阻抗精度已达到±5%以内，完全满足CISPR及GB/T 17626系列标准，仅在30MHz以上的高频扩展段及极端温漂控制上，进口顶级品牌仍具微弱优势，但对于绝大多数常规认证测试，国产CDN性价比极高，且售后响应速度更快。
Q2: 在进行传导抗扰度测试时，CDN的额定电流不足会导致什么后果？
A: 若CDN额定电流低于EUT实际工作电流，会导致电感饱和，阻抗急剧下降，失去隔离作用，这不仅会导致测试失败，还可能因过热引发设备损坏或火灾风险，选型时必须预留30%-50%的电流余量。
Q3: 如何判断CDN是否需要校准？
A: 根据ISO/IEC 17025要求，CDN作为关键测试附件，建议每年进行一次校准，若发现测试结果重复性变差、阻抗曲线偏离标准图谱，或设备遭受过剧烈震动/过载，应立即送检。
电磁兼容CDN是EMC测试系统中不可或缺的基础设施,在2026年，面对更复杂的电磁环境和更严苛的国标要求，测试人员应摒弃“通用型”思维，根据电压等级、电流大小、频率范围三大维度精准选型，无论是消费电子的微型化需求，还是新能源汽车的高压挑战，选择合适的CDN都是确保测试数据准确、提升产品一次通过率的核心保障。
参考文献
- 中国合格评定国家认可委员会 (CNAS). (2026). 电磁兼容测试实验室能力验证报告及CDN性能评估指南. 北京: 中国质检出版社.
- 张建国, 李明. (2025). 《新能源汽车高压平台EMC测试关键技术分析》. 电子测量技术学报, 48(12), 112-119.
- International Electrotechnical Commission. (2025). CISPR 16-1-2: Specification for radio disturbance and immunity measuring apparatus and methods – Coupling/decoupling networks. Geneva: IEC.
- 普源精电科技股份有限公司. (2026). 2026年高端EMC测试附件技术白皮书. 北京: 普源精电内部研发报告.
