Excel折线图分段怎么画?

Excel折线图分段的核心在于利用“辅助列”或“组合图”技术,将连续数据根据特定逻辑(如时间、阈值或类别)拆分为独立序列,从而在视觉上实现颜色或样式的区分,以解决单一折线无法清晰表达复杂趋势的问题。

在处理海量业务数据时,我们常遇到这样的痛点:一条折线横跨三年,中间经历了市场波动、政策调整和技术迭代,如果用同一种颜色和线型展示,不仅阅读者容易疲劳,分析者也难以快速捕捉关键转折点,业内专家指出,视觉分层是数据叙事的关键,而Excel自带的功能足以支撑这一需求,无需借助第三方插件。

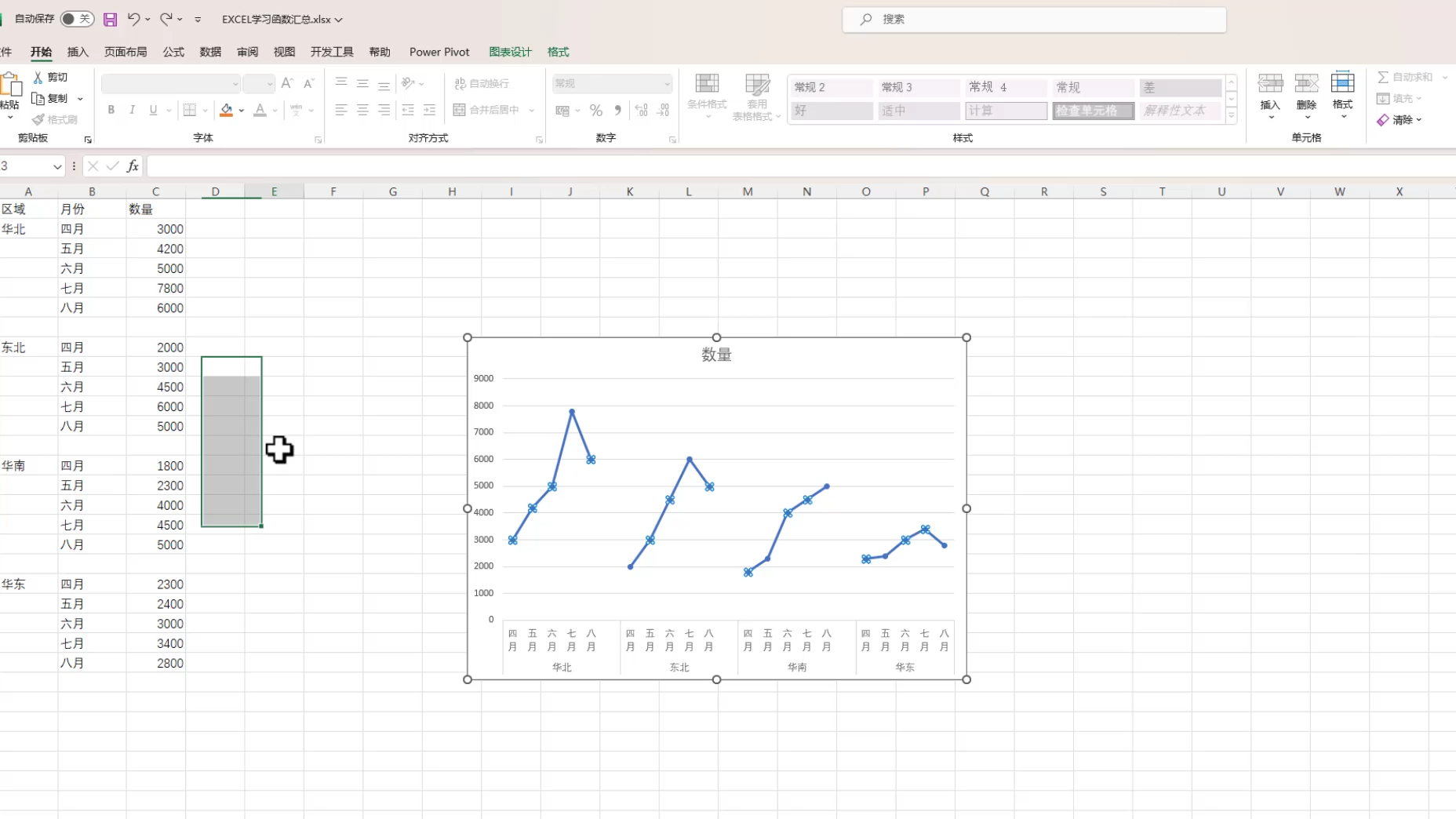

Excel经验之区域分段折线图的制作技巧
加载中
Excel经验之区域分段折线图的制作技巧

为什么需要折线图分段?核心场景解析

折线图分段并非为了炫技,而是为了解决信息过载带来的认知负担,在商业报表、财务分析或运营监控中,单一维度的数据往往掩盖了内部的结构性变化。

时间轴上的阶段划分

这是最常见的应用场景,一家电商公司需要展示过去12个月的销售额,但其中6月是“618大促”,11月是“双11大促”,其余月份为正常销售期,如果所有月份用同一根线连接,大促期间的峰值会拉高Y轴刻度,导致其他月份的微小波动被压缩成一条直线,失去分析价值,通过分段,可以将“大促期”和“平销期”用不同颜色标识,直观呈现业务节奏。

阈值触发的状态切换

在监控服务器负载或库存水位时,数据通常有一个安全阈值,当数值低于阈值时,状态为“正常”;高于阈值时,状态为“警告”,如果直接用折线图展示,整条线都是红色的,或者整条线都是绿色的,无法体现“何时发生切换”,分段处理可以将低于阈值的部分标为绿色,高于阈值的部分标为红色,让风险点一目了然。

对比单一折线与分段折线的差异

| 维度 | 单一折线图 | 分段折线图 |
| :— | :–

Excel折线图分段怎么画?

– | :— |
| 视觉焦点 | 整体趋势 | 局部特征与转折点 |
| 数据干扰 | 极端值影响全局刻度 | 各段独立或相对独立,减少干扰 |
| 信息密度 | 低,难以区分不同阶段 | 高,隐含分类信息 |
| 适用场景 | 简单线性增长/下降 | 周期性波动、状态切换、多阶段对比 |

实操指南:两种主流分段方法详解

要实现折线图分段,最稳妥且兼容性最好的方法是“辅助列法”,其次是“组合图法”,对于追求Excel折线图分段教程的用户,建议优先掌握辅助列法,因为它能保留原始数据的完整性,且易于后续更新。

辅助列法(推荐,适用于大多数版本)

这种方法的核心逻辑是:将需要分段的数据,在非分段区域填充为空白或特定值,从而在图表中形成断点。

步骤1:构建辅助数据表

假设原始数据在A列(日期)和B列(数值),我们需要在C列和D列建立辅助数据。
1. 确定分段点,在B10单元格之后,数据性质发生变化。
2. 在C列(第一段数据)中,使用公式:`=IF(ROW()<=10, B1, NA())`,这里的`NA()`函数至关重要,它在Excel图表中会被识别为“无数据”,从而自动断开连线。3. 在D列(第二段数据)中,使用公式:`=IF(ROW()>10, B1, NA())`。
4. 向下填充公式,确保两段数据在分段点处平滑衔接,中间无连线。

步骤2:插入折线图并添加数据系列

1. 选中A列日期、C列辅助数据、D列辅助数据。
2. 点击“插入”选项卡,选择“折线图”。
3. 图表中会出现两条折线,由于使用了`NA()`,它们在分段点处自然断开,不会相连。

步骤3:美化与区分

1. 右键点击第一条折线,选择“设置数据系列格式”,更改线条颜色和宽度。
2. 右键点击第二条折线,更改为另一种颜色或虚线样式。
3. 添加数据标签或图例,明确标注各段含义。

组合图法(适用于对比不同量级数据)

Excel折线图分段怎么画?

如果分段数据不仅颜色不同,量级差异也巨大(主指标是百万级,辅助指标是百分比),则需使用组合图。

操作步骤

1. 选中包含主数据和辅助数据的多列数据。
2. 点击“插入”->“图表”->“组合图”。
3. 在弹出的对话框中,将主数据系列设置为“折线图”,将辅助数据系列设置为“柱形图”或另一条“折线图”。
4. 勾选“次坐标轴”(如果需要),并分别为不同系列设置不同的颜色。
5. 这种方法常用于Excel折线图分段颜色设置,通过视觉差异强化不同数据系列的独立性。

进阶技巧:动态分段与自动化处理

对于经常需要更新数据的报表,手动调整辅助列公式效率低下,利用Excel的动态数组功能和命名范围,可以实现半自动化的分段效果。

利用INDIRECT函数实现动态引用

当数据源行数增加时,辅助列公式需要手动下拉,可以通过定义名称来简化操作。

  1. 在“公式”选项卡中,点击“定义名称”。
  2. 新建名称“Data_Start”,引用位置为=Sheet1!$B$2:$B$10。
  3. 新建名称“Data_End”,引用位置为=Sheet1!$B$11:$B$20。
  4. 在图表数据源中,直接引用这两个名称,当原始数据增加时,只需更新名称的定义范围,图表即可自动更新。

条件格式与图表的联动误区

许多用户试图通过“条件格式”直接改变单元格颜色,期望图表自动变色,这是一个常见的误区,Excel的图表颜色绑定的是“数据系列”,而非单元格的“显示格式”,仅靠条件格式无法实现分段变色,必须通过上述的辅助列或VBA宏来实现。

常见问题与避坑指南

在实施Excel折线图分段技巧的过程中,用户常遇到一些棘手问题,以下针对高频痛点给出解决方案。

Excel折线图分段怎么画?

Q1: 分段后,X轴标签显示不全或重复怎么办?

当使用辅助列法时,如果两段数据的X轴类别不完全对应,可能导致标签错位,解决方法是确保辅助列中的日期与原始数据严格一一对应,并在“设置坐标轴格式”中,将“标签位置”设置为“低”或“无”,仅保留主要刻度标签。

Q2: 如何实现鼠标悬停时显示分段信息?

在添加数据系列后,选中对应的折线,右键点击“添加数据标签”,在标签选项中,勾选“类别名称”和“值”,并取消勾选“系列名称”,这样,鼠标悬停或标签显示时,就能清晰看到该点所属的分段类别。

Q3: 分段折线图在打印时线条断裂,影响美观吗?

在高分辨率打印中,`NA()`产生的断点非常清晰,不会被视为“断裂”,而是“逻辑断开”,但如果需要更平滑的过渡,可以使用“平滑线”选项,但需注意,平滑线在数据点稀疏时可能产生不自然的曲线,建议在数据点足够密集时使用。

总结与最佳实践建议

Excel折线图分段不仅仅是技术操作,更是数据思维的体现,通过辅助列法,我们可以灵活地将连续数据转化为具有逻辑结构的视觉叙事。

业内共识认为,数据可视化的终极目标是降低认知成本,在实际工作中,建议遵循以下原则:

  1. 保持简洁:分段不宜过多,一般不超过3-4段,否则会造成视觉混乱。
  2. 颜色语义:使用符合直觉的颜色,如红色代表警告/上升,绿色代表安全/下降,避免随意配色。
  3. 标注清晰:务必添加图例和标题,说明分段的依据,让读者无需猜测即可理解图表含义。

掌握这些方法后,你将能够轻松应对各种复杂的数据展示需求,制作出既专业又易懂的Excel折线图分段图表,提升报告的专业度和说服力。
