服务器HBA卡配置的核心在于选型匹配、驱动安装、协议配置与存储系统对接，缺一不可。
hba卡配置步骤详解
拿到一块HBA卡,第一步不是插进PCIe槽就完事，你需要按顺序走完四条操作，否则后面可能连存储都认不到，下面直接拆解每个步骤里最容易踩坑的地方。
硬件安装与兼容性确认
- 确认服务器空闲PCIe插槽的带宽与物理长度,HBA卡常见有x4、x8通道，插在x16槽也能用，但带宽受限，多数企业级HBA卡要求x8或更高。
- 检查存储端的光纤交换机或直连存储的端口类型：FC（光纤通道）还是iSCSI（以太网），HBA卡分FC HBA和iSCSI HBA，混用无法通信。
- 注意HBA卡的光模块类型（SFP+）必须与交换机或存储端一致，短波多模模块配OM3/OM4光纤，长波单模配单模光纤，波长不对直接闪红灯。
- 部分HBA卡支持自协商,但行业共识是手动锁定速率（如8G、16G、32G）比自动协商更稳定，特别是多跳环境。
hba卡驱动安装指南
驱动装不对,卡就认成未知设备，这里区分两种常见操作系统。
Windows Server环境
- 从HBA卡厂商官网（如Broadcom、Marvell、QLogic）下载对应操作系统版本的驱动包，注意区分Win Server 2019/2026/2026，不通用。
- 安装时建议选择“自定义”安装，不安装不需要的公用工具（如SNMP代理），避免冲突。
- 装完后在设备管理器里确认“存储控制器”下显示HBA卡型号，且无黄色感叹号。
Linux环境（以CentOS/RHEL为例）
- 优先使用发行版自带的内核驱动,但如果你需要特定功能（如NPIV、WWN persistence），装官方最新驱动。
- 执行
lspci -v | grep -i fibre确认卡被识别，然后modprobe加载对应模块（如qla2xxx或lpfc）。 - 重启后检查
/sys/class/fc_host/hostX/port_state，如果显示“Online”，说明驱动加载成功。
WWN与端口配置
每块HBA卡都有全球唯一WWN（World Wide Name），出厂固定，但可以覆盖，常见场景是虚拟化环境需要统一WWN。

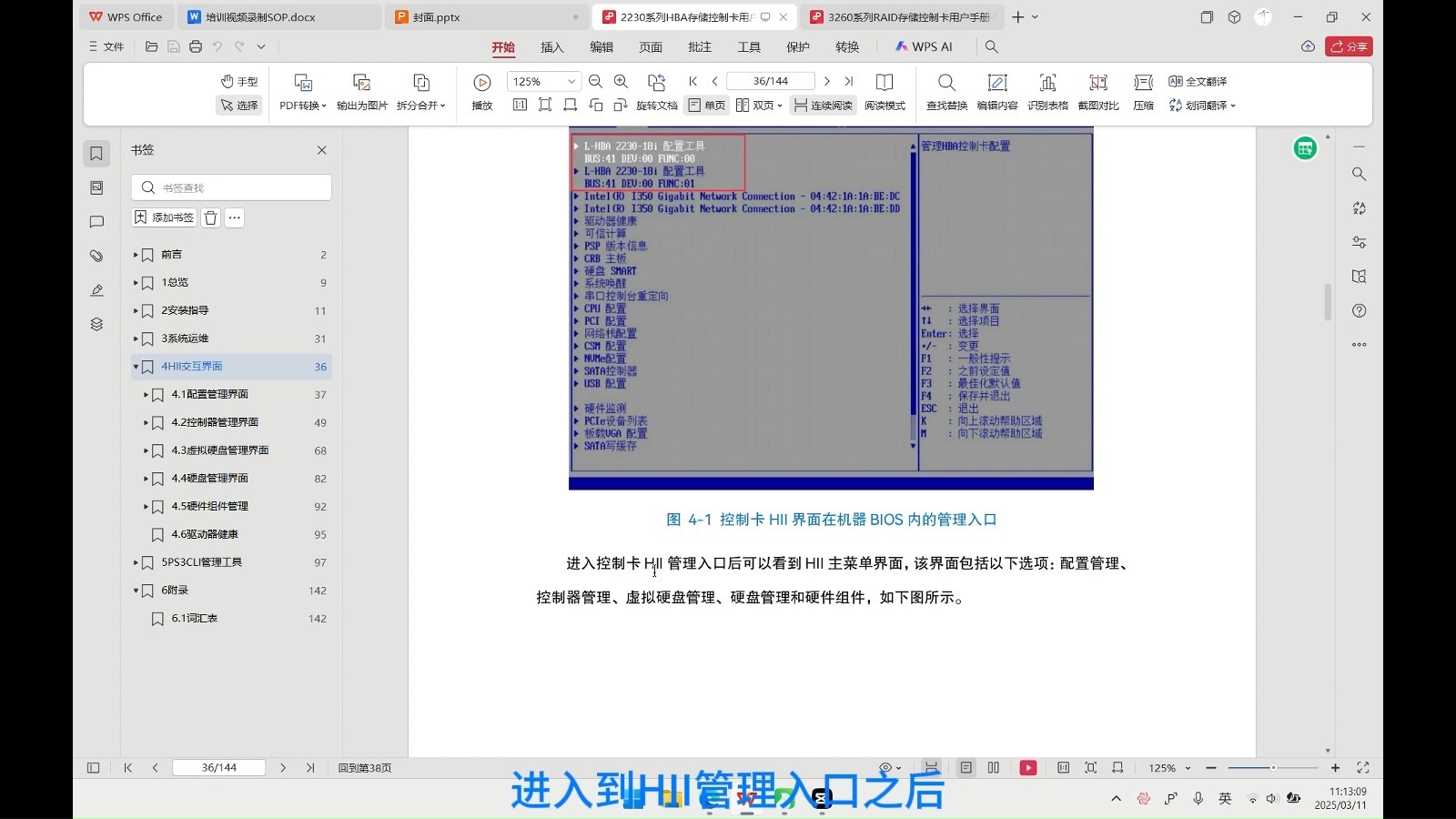

- 进入HBA卡BIOS（开机按Ctrl+Q或Ctrl+J，不同厂商不同）。
- 找到“Port Configuration” -> “WWN Override”，输入你规划好的WWN，注意WWN格式必须正确，前两位通常是“10:00”或“21:00”。
- 如果使用NPIV（N_Port ID Virtualization），每个虚拟端口也需要单独分配WWN，这个在虚拟化平台上操作，但HBA卡需要支持NPIV功能。
链路参数设定
- 连接类型：选择“Point-to-Point”（直连）或“Loop”（环路），现在主流是Point-to-Point。
- 速率：建议手动设置与交换机匹配的速率，如“16Gbps”，如果交换机侧启用自动，卡侧也手动，两边的协商逻辑更稳定。
- 拓扑：FC环境通常是“Fabric”模式，如果是直连存储可能需要“FL_PORT”。
- 登录超时：默认值通常够用，但如果存储端响应慢，可以适当调高（如15秒）。
hba卡与raid卡区别对比
很多工程师初接触时容易混淆这两张卡,因为它们都插在PCIe槽上，但功能完全不同，下面用场景区分。
功能定位不同
- HBA卡：负责服务器与存储设备之间的数据传输，它本身不处理数据冗余，只负责把服务器的数据打包成FC或iSCSI帧，通过光纤或网线发给存储。
- RAID卡：负责管理服务器本地磁盘，它把多块硬盘组合成RAID阵列，提供数据冗余（如RAID1、RAID5）或性能提升，RAID卡处理的是数据在硬盘上的分布。
协议与连接方式
| 对比项 | HBA卡 | RAID卡 |
|---|---|---|
| 连接目标 | 存储阵列、光纤交换机、IP SAN | 本地硬盘（SAS、SATA、NVMe） |
| 传输协议 | FC、iSCSI、FCoE | SAS、SATA、NVMe |
| 数据封装 | 帧级别（FC/以太网） | 块级别直接对接硬盘 |
| 是否需要额外软件 | 需要驱动和存储多路径软件（如MPIO） | 需要RAID管理工具（如MegaRAID） |
典型使用场景
-
HBA卡场景：服务器连接共享存储（如NetApp、Dell EMC、华为OceanStor），数据库服务器、虚拟化集群（vSphere、Hyper-V）都依赖HBA卡提供稳定链路。
- RAID卡场景：服务器本地存储（如系统盘），电商平台的Web服务器、文件服务器常用RAID卡保护本地数据。
行业共识：在大型数据中心里，HBA卡和RAID卡经常同时存在，HBA卡负责前端的存储访问，RAID卡负责后端的磁盘保护，两者分工明确，不冲突。
HBA卡常见故障与排查思路
配置完成后,别急着上线，先做一轮链路验证，下面几个故障最常出现。
无法识别HBA卡
- 检查PCIe插槽是否故障,可以换一个槽测试。
- 确认BIOS中是否禁用了HBA卡（某些主板默认关闭非必要设备）。
- 驱动版本是否匹配内核,Linux下看
dmesg | grep -i hba，Windows下看系统日志。
连接状态显示“Down”或“Offline”
- 光纤链路：检查光模块发光功率，用
sfpshow（如果HBA卡支持）或交换机命令查看，如果功率低于-20dBm，链路不稳。 - 交换机zone配置：确认HBA卡的WWN是否被正确加入zone，并且zone成员包含存储端端口。
- 存储端主机组：确认存储上已将HBA卡WWN加入主机组，并映射了LUN。
性能不达标
- 确认链路速率是否协商到预期值,如果HBA卡是16G，但交换机端口只协商到8G，检查光纤或光模块。
- 多路径是否配置正确,多数情况下，你需要安装MPIO（Windows）或device-mapper-multipath（Linux），并确保两条路径可以同时负载均衡。
- 队列深度是否过小,HBA卡驱动支持调整队列深度（如
ql2xmaxqdepth），但不要盲目调大，否则可能压垮存储。
HBA卡配置注意事项与成本考量
选型时不能只看价格,要结合存储环境、服务器寿命和未来扩展，下面几个点直接影响你最终的花费和使用体验。
hba卡价格的影响因素
- 端口数量：单端口比双端口便宜，但双端口能提供冗余，适合生产环境。
- 速率：8G HBA卡价格较低，但新采购建议至少16G或32G，因为存储端速率在升级。
- 品牌与渠道：Broadcom（原Emulex）、Marvell（原QLogic）是主流。hba卡价格在代理商处差异不大，但不同地区可能有浮动，比如北京hba卡配置需求量大，渠道供货快，价格往往比偏远地区低5%-10%。
兼容性验证清单
- 查询服务器厂商的硬件兼容列表（HCL），确认HBA卡型号在支持范围内。
- 存储端是否支持该HBA卡的WWN格式和协议版本（如FC-SP）。
- 操作系统版本是否在内核或驱动支持列表中,某些老款HBA卡在Windows Server 2026上可能没有官方驱动。
固件升级策略
- 定期检查HBA卡固件版本,特别是修复了安全漏洞或稳定性问题的版本。
- 升级流程：下载固件包 -> 通过HBA卡BIOS或厂商工具（如
qaucli、elxflash）刷写 -> 重启生效。 - 注意：固件升级不可回退，务必在测试环境验证。
hba卡配置常见问题问答
Q1: 配置HBA卡时，是否需要先配置存储端？
顺序很重要，建议先安装HBA卡驱动并确认卡状态Online，然后在存储端创建主机组并添加WWN，最后映射LUN，如果先配存储，卡状态异常时排查会多一层干扰。
Q2: 单端口HBA卡能不能通过双链路实现冗余？
单端口卡物理上只有一条链路，无法实现冗余，要实现冗余，必须使用双端口HBA卡或多块HBA卡，配合多路径软件（MPIO）才能做到，纯单端口卡只能通过更换硬件提升可靠性。
Q3: 如何在Linux下验证HBA卡配置是否正确？
检查/sys/class/fc_host/hostX/port_state是否为Online，port_name是否与预期WWN一致，再用lsscsi -g查看是否看到存储端映射的LUN（如/dev/sdb），如果看到LUN，并且可以执行dd测试读写，配置基本完成。
无论你面对的是新装服务器还是旧机升级,HBA卡配置的每一步都离不开对存储拓扑、驱动细节和链路参数的透彻理解，把每个环节验证到位，才能避免上线后抓瞎。
