交换网络子系统是工业IT架构中负责连接PLC、DCS、SCADA等工业子系统的核心通信枢纽，通过数据交换和协议转换实现生产层与管理层的信息互通。
交换网络子系统是什么？工业IT应用的核心组件
要理解交换网络子系统在工业场景中的角色，先得拆解它的基本构成，在传统通信领域，交换网络子系统负责呼叫路由和用户数据管理，但在工业IT应用中，它的定义更聚焦：它是连接各类工业设备与上层IT系统的中间层网络，承担数据汇聚、转发、协议适配和流量控制的任务，简单说，车间里的传感器、控制器、执行器产生的数据，需要通过交换网络子系统才能稳定地送达MES、ERP或云平台。
工业环境下的交换网络子系统通常由工业以太网交换机、协议网关、网管软件以及冗余链路组成，与普通办公网络不同，它必须应对高温、震动、电磁干扰等恶劣条件，同时满足毫秒级的实时性要求，行业共识认为，一个可靠的交换网络子系统是工业互联网落地的基础，它决定了数据是否能准确、及时地到达应用端。
工业子系统接入依赖交换网络的三项硬指标
- 实时性：工业控制指令通常要求延迟低于10ms，交换网络子系统必须支持QoS（服务质量）和优先级队列,确保关键数据不排队。
- 可靠性：产线停机一分钟损失可能以万元计，所以交换网络子系统普遍采用冗余环网（如STP/RSTP/PRP）和双电源设计,单点故障时切换时间控制在20ms内。
- 安全性：工业子系统接入IT应用后，必须防止未经授权的设备接入，因此交换网络子系统需支持802.1X认证、ACL（访问控制列表）和端口隔离。
工业子系统接入方案：从现场层到IT层的完整路径
理解了交换网络子系统的定义，接下来看它如何具体实现工业子系统接入，常见的接入场景包括：把PLC控制器数据上传到MES系统，将SCADA监控信号推送到远程运维平台，或者让机器人控制器与云端AI应用交互,每一步都涉及网络拓扑的设计和协议转换。
关键步骤：网络规划与设备选型
- 评估现场设备接口：工业子系统通常提供Profinet、EtherCAT、Modbus TCP等协议,交换网络子系统需要对应的网关模块或支持多协议的交换机。
- 确定网络拓扑：星形适合小型现场，环网用于大范围部署，而树形结构常用于分层车间，以中型制造工厂为例，主流做法是核心层+汇聚层+接入层三层架构，核心交换机负责跨子网路由,接入层直接连接工业设备。
- 选型考虑工业交换机价格：工业交换机价格从千元到数万元不等，取决于端口密度、防护等级（IP30以上）和是否支持PoE供电。预算有限时，可优先保证核心交换机冗余，接入层选用管理型入门款,但必须支持VLAN划分和环网协议。
- 部署网络管理软件：统一网管平台能实时监控端口状态、流量负载和告警日志，大幅降低排障时间，许多工业交换机厂商提供免费的基础管理工具,足以应对中小规模接入。
协议转换：工业子系统接入的隐形门槛

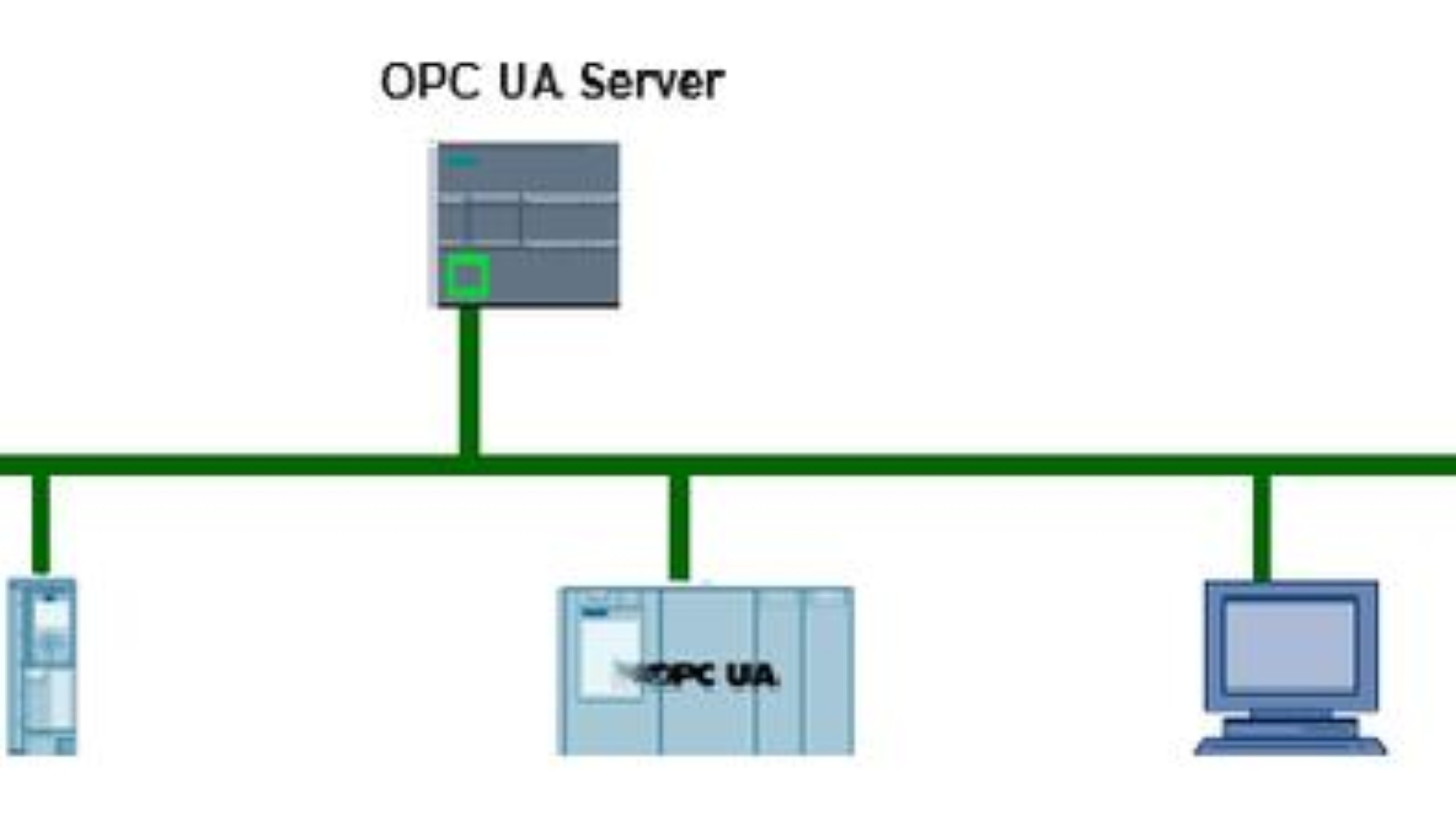

工业子系统往往使用不同的通信协议，直接对接IT应用会遭遇兼容性问题，交换网络子系统通常通过内置协议网关或外置转换器来解决，一台西门子S7-1200 PLC通过Profinet连接到支持Modbus TCP的交换机，再通过边缘网关把数据格式化为OPC UA，最终供给云端数据库读取。据业内专家指出，约60%的工业子系统接入故障源于协议配置错误
,因此建议在部署前利用仿真工具验证转换逻辑。
交换网络子系统在不同工业IT应用场景中的对比
不同行业的接入需求差异明显,下面通过表格展示典型场景中交换网络子系统的配置侧重：
| 场景 | 设备数量 | 带宽要求 | 冗余需求 | 工业交换机价格区间 | 典型协议 |
|---|---|---|---|---|---|
| 汽车总装线 | 200-500 | 百兆到千兆 | 极高（双环网） | 1000-8000元/台 | Profinet, EtherNet/IP |
| 能源发电站 | 50-200 | 百兆（数据采集为主） | 高（多路径冗余） | 800-5000元/台 | IEC 61850, Modbus |
| 食品饮料产线 | 30-100 | 百兆 | 中（设备级冗余） | 500-3000元/台 | EtherCAT, CANopen |
| 物流仓储分拣 | 100-400 | 千兆（视觉数据流） | 中（链路冗余） | 1500-6000元/台 | EtherNet/IP, OPC UA |
从表格可以看出，工业交换机价格随冗余等级和防护性能上升，但绝对成本在整体IT投入中占比不高，却是系统稳定性的关键保障，行业共识认为，不应在接入层交换机上过度节省，因为一旦故障,停产损失远超设备差价。
地域部署对交换网络子系统的影响
工业子系统的接入往往受地理条件限制，例如在跨厂区或偏远矿区，网络延迟和光纤铺设成本成为主要考量，此时交换网络子系统需要支持长距离光纤传输和环网自愈，同时考虑室外防护等级。部分企业会采用工业交换机价格更低的千兆电口方案配合光纤收发器，但需注意光电转换环节的故障点增加，对于多地域部署，建议统一规划VLAN和IP地址段,减少跨地域广播风暴的风险。
常见问题与解答
交换网络子系统与普通交换机有什么区别？
主要在物理设计、协议支持和可靠性机制上，工业交换机通常采用无风扇散热、宽温设计（-40°C至75°C），并支持环网冗余、PoE供电和工业协议（如Profinet、EtherCAT），普通交换机用于办公环境，不具备这些抗干扰能力,也无法直接接入工业子系统。
工业子系统接入时协议转换太复杂，有什么简化方法？
可以使用集成协议网关的交换网络子系统，例如支持多协议转换的工业交换机或边缘计算设备，这些设备内置常用协议库，只需通过Web界面配置映射关系，无需编写代码。行业共识认为，对于中小型项目，选择支持OPC UA的交换网络平台能显著降低集成难度，因为OPC UA是目前IT与OT层对接最广泛的标准。
工业交换机价格差异很大，如何选择性价比方案？
根据实际需求平衡：如果接入点少于50且无冗余要求，可选用非网管型工业交换机，价格在500-1500元；如果涉及关键控制或环网，至少选择管理型入门款，价格1500-5000元；核心层建议采用三层工业交换机，支持静态路由和VLAN，价格5000-15000元。优先保证核心层和关键链路的冗余，接入层可用相对经济的设备，同时预留10%-20%端口用于扩展。
交换网络子系统是工业子系统接入IT应用的桥梁，决定了数据流动的效率和可靠性，从设备选型到协议转换再到地域部署，每个环节都需要结合具体场景权衡。无论规模大小，一个设计合理的交换网络子系统都能让工业数据真正服务于生产优化和决策,这是工业数字化转型不可绕开的基础工程。
