服务器部署图是系统架构的全局地图，它直接决定了你的业务在故障、扩容、运维时的响应速度。 没有这张图，团队在排查问题时就像盲人摸象，每次变更都要翻半天文档，甚至靠记忆，部署图的价值在于把抽象的逻辑变成可视化的结构，让运维、开发、甚至老板都能一眼看懂服务器怎么连、数据怎么跑、单点在哪里。
服务器部署图的核心价值：为什么你离不开它
部署图不是画给外人看的摆设，而是内部团队每天都在用的作战地图。减少沟通成本是它最直接的好处，运维和开发之间经常因为“这个服务跑在哪台机器上”扯皮，一张标注清晰的部署图可以直接终结争论。提前发现瓶颈是另一层价值，很多架构问题在图纸上就能暴露出来，比如单链路依赖、缺乏冗余、网络带宽不足，等到上线后再改就晚了。标准化部署流程也依赖这张图，新成员入职、环境迁移、灾备演练，有了部署图就能按图索骥,避免凭感觉操作。
- 消除信息孤岛，让所有人对齐同一份视图
- 在架构评审阶段快速暴露设计缺陷
- 作为变更操作的基准，防止误操作
行业共识认为，部署图的缺失是导致运维事故的主要诱因之一，据统计，相当一部分线上故障源于对服务器依赖关系的不清晰,而部署图正是解决这个问题的第一道防线。
服务器部署图怎么画：从零开始的实操步骤
很多人觉得画部署图就是打开Visio拖几个图标，结果画出来的图不是太粗就是太细。真正有用的部署图必须遵循“按需分层”的原则，不需要画得像数据中心拓扑那么细致,但也不能只画几个框框。
第一步：明确业务需求与部署模式
先问自己三个问题：这套系统服务多少用户？对可用性要求多高？预期未来一年内流量增长多少？答案决定了你选择单机部署、主从架构还是集群模式。不要跳过这一步,直接画图往往会导致后期大规模返工。
第二步：梳理角色与依赖关系
列出所有服务器角色：Web服务器、应用服务器、数据库服务器、缓存、消息队列、负载均衡等，然后画出它们之间的数据流向，哪些需要对外暴露，哪些只在内部通信，这一步可以用简单的文字列表,先把关系理清。

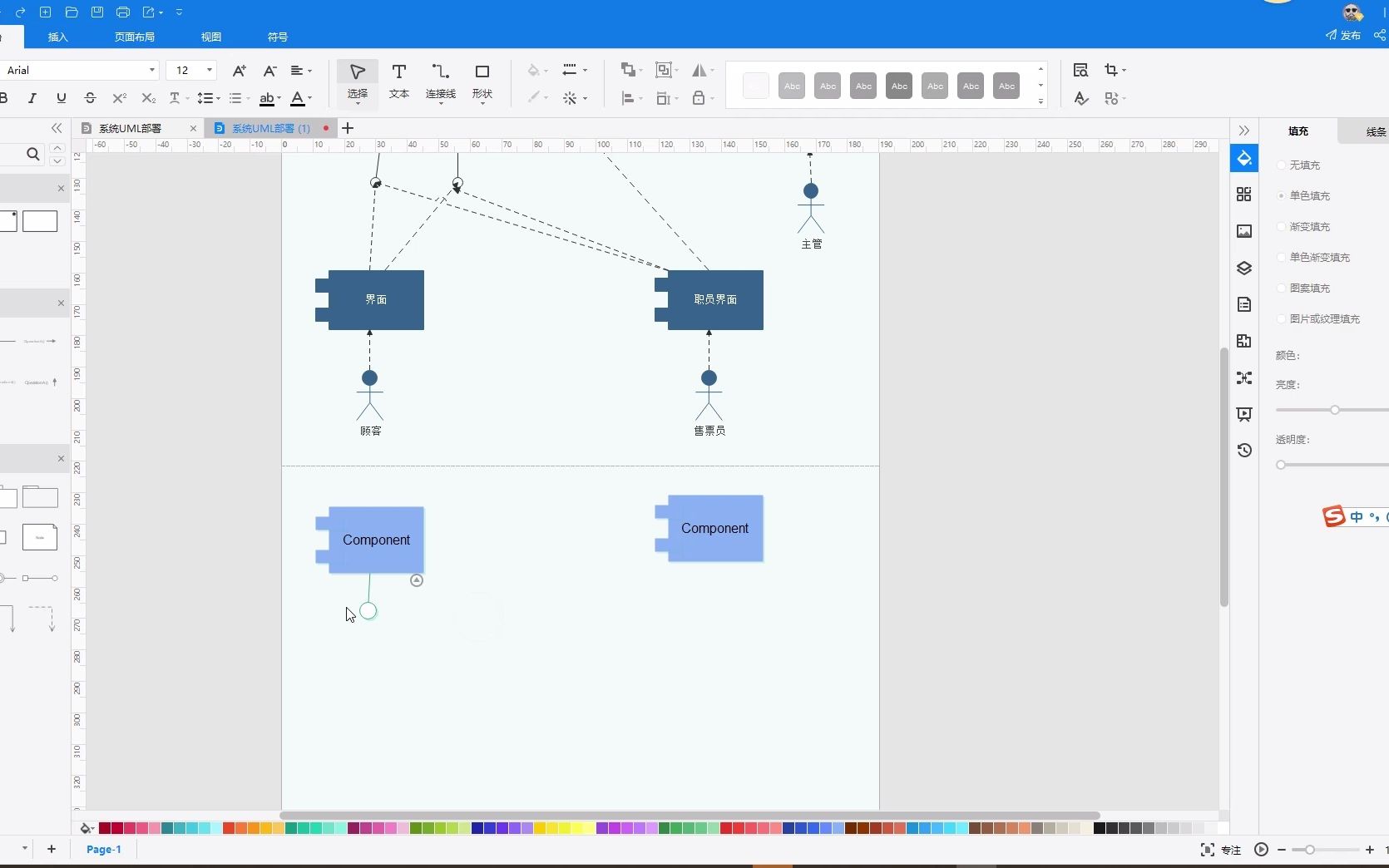

第三步：选择工具并绘制网络拓扑
推荐几款常用的工具，按需选择：
- draw.io：免费、在线、支持团队协作，适合快速出图
- Visio：功能最全，适合大型企业，需要付费
- Lucidchart：云端为主，模板丰富，支持实时协同
- PlantUML：代码驱动，适合极客，变更追踪方便
画图时遵循从左到右、从上到下的流向习惯，外部用户请求从左边进来，内部服务按层级排列，数据库放在最下方，关键节点用不同颜色或形状区分，比如红色代表对外暴露,蓝色代表内部服务。
第四步：标注关键信息
光有拓扑还不够，每个节点上需要标注IP地址段、端口号、服务版本、配置要点，如果图太大，可以分层：一张全局视图，再分别对每个子集画详细图。标注必须与实际环境一致,否则图纸就会变成废纸。
第五步：版本管理与定期更新
部署图不是一次性产物，每次架构变更都要同步更新图纸，建议把图纸纳入版本控制，与代码仓库关联，变更时走审批流程。多数情况下，部署图与实际环境的偏差是导致运维事故的根源之一,所以保持图纸新鲜度比画图本身更重要。
不同场景下的服务器部署图对比
部署图没有标准答案，不同场景下侧重点完全不同,以下对比帮你快速定位自己需要的模式。
| 场景 | 核心特点 | 适用规模 | 投入成本 |
|---|---|---|---|
| 物理服务器部署 | 设备独立，硬件隔离强，性能直达 | 中型以上企业，合规要求高 | 较高，需考虑机房、电力、硬件 |
| 虚拟化部署 | 资源共享，弹性扩展快，管理方便 | 中小企业，多业务共存 | 中等，节省硬件成本 |
| 云原生部署 | 容器化、微服务、自动伸缩 | 互联网公司，快速迭代业务 | 较低，按需付费 |
物理服务器部署图更注重硬件连线、网络接口、存储映射，适合对审计和性能有严格要求的场景，比如金融、医疗。虚拟化部署图则需要突出虚拟机与宿主机的对应关系、资源池划分、HA策略。云原生部署图关注的是Kubernetes集群、命名空间、服务发现、Ingress规则,物理机的位置被抽象掉了。
中小企业服务器部署图
很多中小企业会问“服务器部署图怎么画才能既省钱又可靠”。行业专家指出，这类场景最适合采用融合架构，即一台物理机上同时运行应用和数据库，通过虚拟化隔离开，再配合冷备方案，部署图里重点画出备份链路和故障切换策略，不需要追求昂贵的Active-Active集群。
高并发Web服务部署图
如果业务是电商类或内容类，部署图的核心是分散压力，负载均衡器放在最前面，后面挂多台应用服务器，每台应用服务器连接共享数据库集群，静态资源要独立出去，用CDN或对象存储,部署图上必须标注健康检查路径和自动扩容触发条件。
服务器部署图价格因素：成本如何影响你的布局
部署图本身不花钱，但部署图背后的架构决策直接决定了你的硬件采购和运维预算，一张聚焦高可用的部署图，可能需要多台服务器、双路电源、冗余存储；而一张追求性价比的部署图,则可能采用单机加定期备份的策略。
- 硬件成本：取决于是买物理机还是租云服务器，物理机一次性投入大,但长期持有成本可能更低。
- 人力成本：部署图越复杂，运维人员的技术要求越高,招聘和培训费用随之上升。
- 运维成本：多机房部署、专线连接、监控系统,每一项都是持续支出。
在预算有限的情况下，建议优先画好最小可行部署图：先保证核心业务可用，再逐步补齐冗余和监控，很多公司一开始就追求完美架构，结果部署图里画了十台服务器，实际只用了三台,剩下的白白浪费资源。
服务器部署图常见误区
画了几年图，常见错误翻来覆去就是这几类，避开它们你的部署图就能达到80分。
- 过度抽象：只画了服务器和连线，没有端口、没有IP,别人拿到图还是一脸懵。
- 忽略网络设备：交换机、防火墙、负载均衡器只字不提,导致网络拓扑与实际脱节。
- 不标注依赖关系：服务A依赖服务B，但图上没连线，变更时把服务B重启了,服务A全挂。
- 一张图包打天下：所有细节挤在一张图里，密密麻麻谁也看不清，应该分层,全局和局部分开。
- 从不更新：上线时画的图，三年后还在用，中间架构变了三四次,图纸已经成了历史文物。
服务器部署图常见问题解答
服务器部署图需要包含哪些基本元素？
至少包含服务器角色与型号、IP地址或地址段、关键服务端口、网络设备（交换机、防火墙）、存储设备、外部依赖（如第三方API、CDN），建议在图上标注故障切换路径和备份策略,这样在应急时可以直接按图操作。
部署图应该由谁负责维护？
建议由运维团队主导，但开发团队必须参与评审，架构师负责设计顶层逻辑，运维负责落地细节，开发负责验证服务依赖。大型项目中，可以设置专门的“架构图管理员”角色,在每次变更时同步更新图纸。
部署图需要频繁更新吗？
架构发生变更时就必须更新，包括新增服务器、迁移服务、调整网络、升级版本，如果没有变更，半年或一年做一次全量审计即可。行业共识是，部署图与实际环境的偏差超过10%时，这张图就失去了参考价值,必须立即修正。
