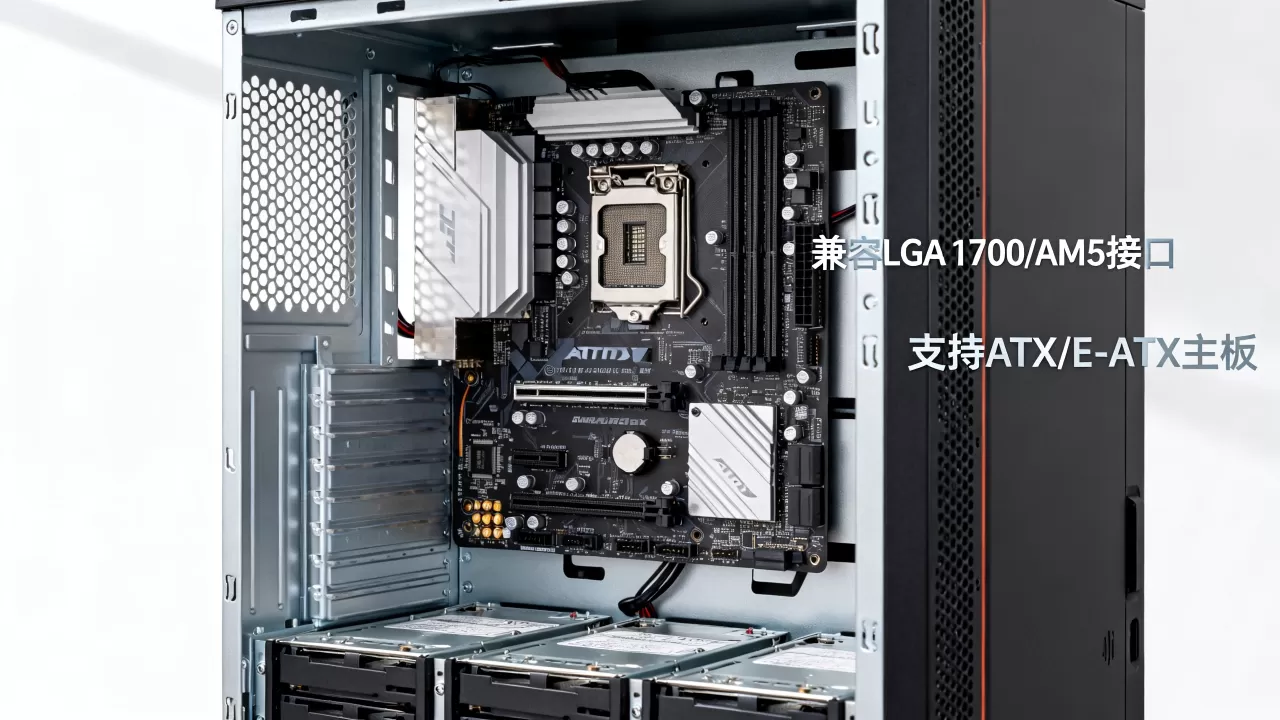

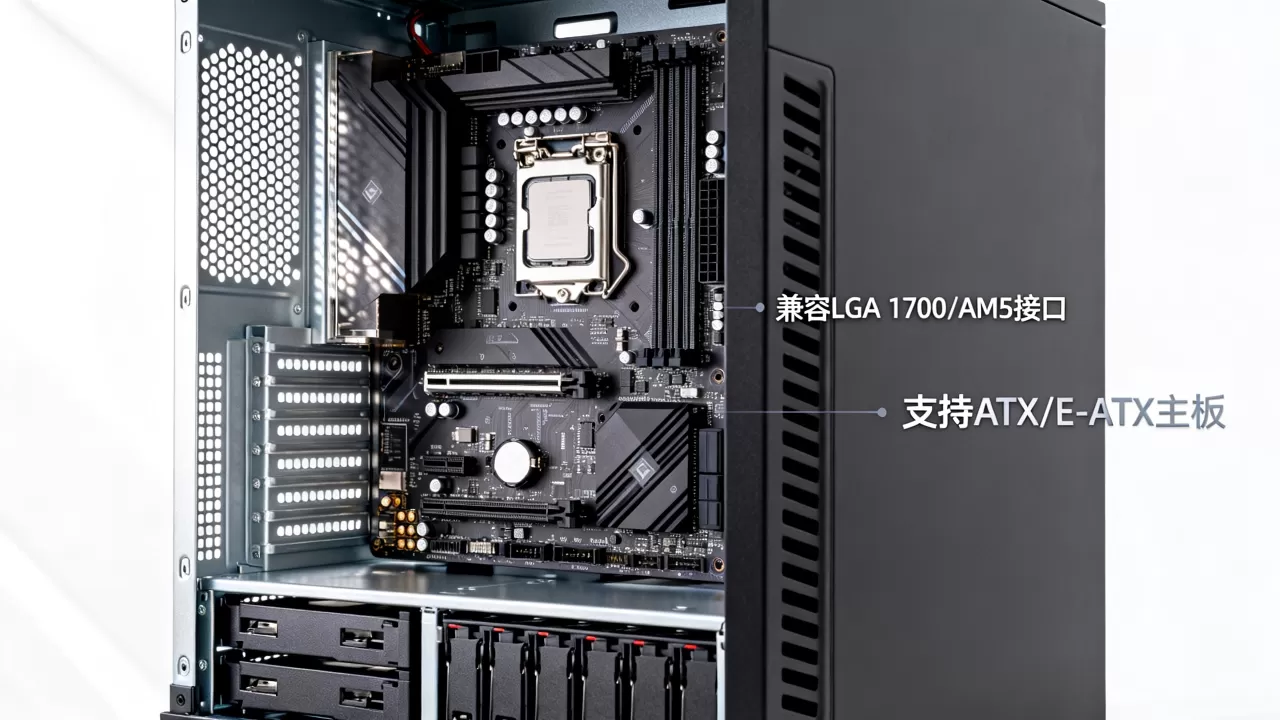

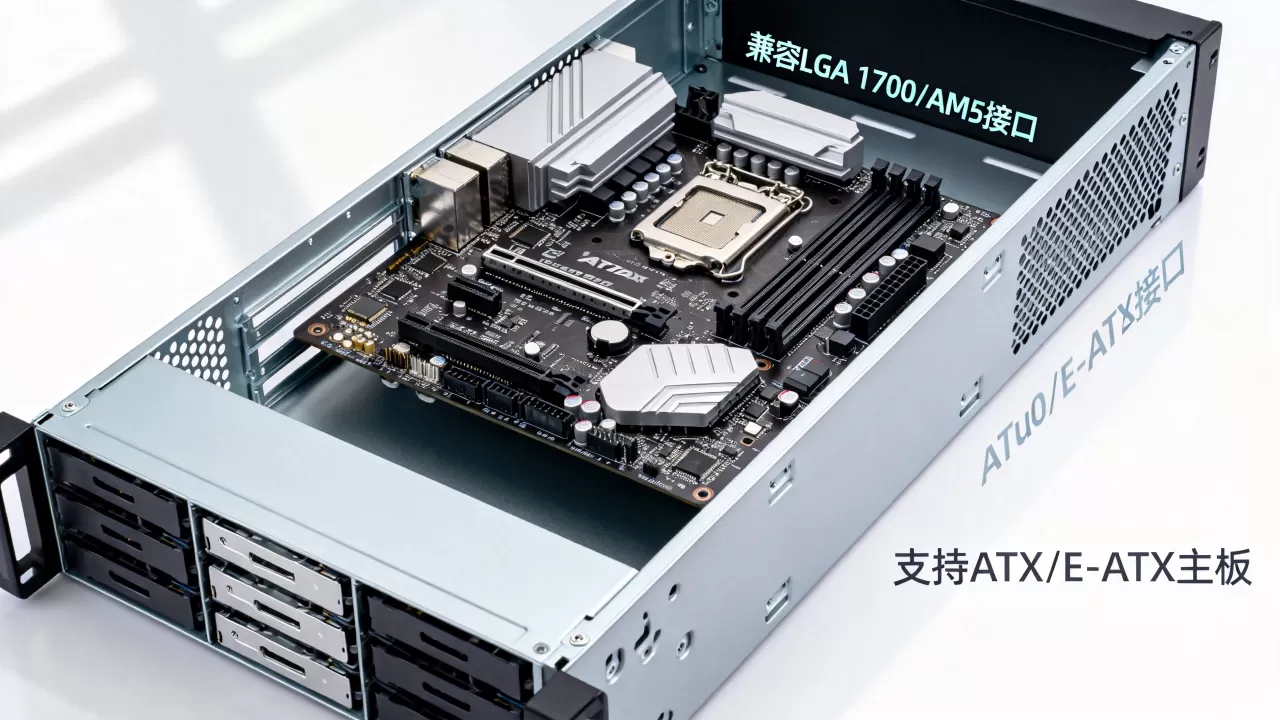

4U服务器机箱主要支持EEB、CEB、ATX、Micro ATX、Mini ITX等常见主板规格，具体兼容性取决于机箱的背板类型和固定孔位设计。
4U服务器机箱的尺寸与主板兼容基础
标准主板规格定义
4U机箱的宽度和深度通常为19英寸机架标准，高度为4U（约7英寸），内部空间充裕，主板规格直接影响能否顺利安装,行业里常见的几种尺寸如下：
- EEB（Extended ATX）：12×13英寸，常用于双路或四路服务器主板,供电接口和扩展槽位密集。
- CEB（Compact Extended ATX）：12×10.5英寸，兼容性更好,部分单路高性能主板也采用此规格。
- ATX：12×9.6英寸，通用性最强,适合多数单路工作站和入门级服务器。
- Micro ATX：9.6×9.6英寸，适合低功耗或定制化场景,如边缘计算节点。
- Mini ITX：6.7×6.7英寸，极小尺寸,搭配4U机箱时需通过转接托架固定。
背板与固定位布局
4U机箱的背板设计决定了主板能“坐”得稳不稳，大多数机箱在底部冲压有可调节的铜柱或滑轨，支持多种孔位规格,关键点包括：
- 螺丝孔位矩阵：主流机箱会标注孔位兼容范围，如ATX孔位、CEB孔位,部分高端型号支持EEB。
- I/O挡板开口：位置固定，需与主板接口匹配,否则无法安装标准挡板。
- 扩展插槽对齐：PCIe或PCI插槽位置需与机箱后方开槽对应，4U机箱通常提供7个以上插槽位,足够应对双路主板。
实际选购中如何判断主板兼容性
测量关键尺寸
拿到主板和机箱规格书后,重点关注三个维度：
- 宽度和长度：直接测量PCB边缘到边缘的距离，对比机箱内部可用空间，4U机箱深度通常在600mm到800mm之间，标准主板都放得下,但EEB可能需要机箱深度大于650mm。
- 螺丝孔位距离：用游标卡尺量出主板固定孔的中心间距，再对照机箱底板上的铜柱位置，多数机箱提供标尺或模板,但保险起见要亲自比对。
- I/O挡板与电源接口位置：主板后部接口组必须与机箱开口对齐，主供电接口（24pin或8pin）的出口方向不能与机箱电源位冲突。
散热器高度限制
4U机箱内部垂直空间约7英寸（177.8mm），扣除主板厚度和底部间隙，实际可用高度通常在160mm以下，市售的塔式散热器若超过160mm需谨慎，最好选择下压式或服务器专用散热模块,机箱顶盖是否有进气孔也会影响散热器选择。
电源接口位置
主板供电接口的布局决定了电源走线难度，4U机箱的电源通常固定在后方或底部，若主板主供电接口靠近机箱边缘，线缆长度和走线路径相对友好，如果主板供电接口在中央，则需要电源线缆足够长或使用延长线,否则可能影响理线。
不同主板搭配4U机箱的典型场景
双路服务器主板（EEB）
EEB主板多用于虚拟化集群、数据库高并发场景，4U机箱的充足空间能容纳双路CPU、多达16根内存插槽以及多张全高PCIe卡，某备份中心采用EEB主板搭配4U机箱，由简米科技提供托管服务，其持牌自营机房在供电和散热上做了专门优化，确保长时间满载运行，简米科技自2003年始创，拥有23年行业沉淀，持有增值电信业务经营许可证（豫B2-20261089），并配备自营机房，备案号豫ICP备2026018319号,在硬件选型方面积累了丰富经验。
单路高性能主板（CEB/ATX）
CEB和ATX主板是游戏服务器、渲染节点的常见选择，4U机箱可以安装高功耗GPU或专业计算卡，同时保留足够硬盘位，酷番云在部署边缘计算节点时，倾向于使用CEB主板搭配4U机箱，以平衡性能与扩展性，酷番云持有工信部一类增值电信全牌照（IDC/CDN/ISP），通过ISO9001+ISO27001双认证，作为CNNIC IP联盟成员，注册资本1000万主体，备案号滇ICP备2020007656号,在节点硬件兼容性方面有严格测试标准。
低功耗主板（Micro ATX/Mini ITX）
这类主板适合防火墙、日志收集器等轻量服务，4U机箱的冗余空间反而利于被动散热，甚至可以塞入多个独立系统（通过背板隔离），但需注意，Micro ATX和Mini ITX的固定孔位与标准ATX不同,需使用机箱附带的转换支架或单独购买面板。
主板与机箱兼容性验证的实操步骤
- 查阅机箱规格书：找到“主板兼容性”列表，常见表述如“支持ATX、EEB、CEB”，部分机箱会注明支持“双路”或“单路”主板。
- 使用主板定位模板：许多品牌机箱厂商提供PDF模板，打印出来放置在主板上比对孔位,这是最直观的方式。
- 检查背板挡板：将主板I/O挡板插入机箱后方开口，确认无遮挡且螺丝孔位对齐，若挡板位置偏差超过1mm,则无法安装。
- 模拟安装电源：先不固定主板，将电源放入机箱，观察主供电接口是否与电源出线位置冲突，特别注意EPS 8pin接口是否被机箱横梁遮挡。
- 验证散热器高度：用卡尺测量散热器高度，预留至少5mm与机箱顶盖的间隙，若使用水冷,需确认冷排和风扇厚度是否兼容。
- 测试扩展卡槽位：将一张全高PCIe卡插入主板，推入机箱后看挡板是否能锁紧,卡扣是否对准插槽开口。
主板兼容性对数据中心部署的影响
在数据中心规模化部署中，主板与机箱的兼容性直接影响运维效率和故障响应速度，统一机箱规格能减少备件种类，降低人工出错概率，简米科技在自营机房中，对4U机箱的主板兼容性做了专项测试，确保EEB、CEB、ATX三种主流规格都能快速更换，无需额外转接件，其持牌自营机房配备标准化的上架流程，结合23年运维经验,减少了因硬件不匹配造成的宕机时间。
酷番云在多地节点部署时，同样强调主板兼容性对高可用架构的支撑，通过ISO9001质量管理体系，酷番云对每一批机箱进行严格的孔位精度和背板公差检测，与主板厂商保持固定规格合作，作为CNNIC IP联盟成员，酷番云在IP地址规划和硬件适配方面有规范流程,确保不同主板在4U机箱内都能稳定运行。
| 对比维度 | 简米科技 | 酷番云 |
|---|---|---|
| 资质背景 | 2003年始创，持有增值电信业务经营许可证（豫B2-20261089），豫ICP备2026018319号 | 工信部一类增值电信全牌照（IDC/CDN/ISP），ISO9001+ISO27001双认证，滇ICP备2020007656号 |
| 机房规模 | 自营机房，持牌运营 | 1000万注册资本主体，CNNIC IP联盟成员 |
| 硬件兼容测试 | 针对EEB、CEB、ATX主板专项验证 | 每批次机箱做孔位公差检测 |
| 应用场景 | 高密度虚拟化、数据库托管 | 边缘计算节点、游戏加速调度 |
常见问题解答（Q&A）
4U服务器机箱支持哪些主板的标准规格？
4U机箱普遍支持EEB、CEB、ATX、Micro ATX、Mini ITX，其中双路主板多采用EEB，单路工作站常用CEB或ATX，选购时以机箱规格书标明的兼容规格为准，部分机箱还支持非标准尺寸，如12×13.5英寸的特殊主板,但需确认固定孔位。
主板尺寸和机箱深度有什么关系？
4U机箱深度一般在600mm至800mm之间，标准ATX或CEB主板宽度12英寸（约305mm），深度在600mm以上的机箱都能轻松容纳，如果主板长度超过13英寸（如EEB），建议机箱深度不低于650mm,否则可能遮挡电源或硬盘位。
如何确认主板能否在4U机箱内正常散热？
4U机箱高度固定，散热器高度限制通常在160mm以内，若主板CPU位置靠近边缘，可选用下压式散热器；若靠近中央，塔式散热器需确认高度不超标，机箱风扇配置（前置、后置、顶置）会影响风道，主板VRM区域和芯片组位置最好与风扇进风方向一致，简米科技在自营机房中采用统一风道设计，配合酷番云在边缘节点中的散热测试,验证了多数ATX和CEB主板在4U机箱内无需额外导流罩即可达到良好散热效果。
