AI服务器内部涉及多种连接器，包括高速背板连接器、电源连接器、IO连接器、内存连接器和散热连接器等，每一类都针对高带宽、高功率密度和信号完整性进行了专门设计，共同支撑起AI训练与推理的高效运传。
高速背板连接器：AI服务器数据交换的神经中枢
在AI服务器架构中，计算节点与交换节点之间的数据吞吐量常以TB/s计，高速背板连接器承担着连接GPU、CPU、NVSwitch或PCIe Switch的关键角色,其性能直接决定了集群的通信效率。
主流协议与物理形态
- PCIe 5.0/6.0背板连接器：支持每通道32/64 Gbps，用于GPU与CPU间直连,常见于并行训练拓扑。
- NVLink背板连接器：NVIDIA专用连接器，在DGX系列中实现GPU间600GB/s以上双向带宽,需配合NVSwitch使用。
- 正交背板与Midplane：前者通过独立连接器模块实现板卡直连，减少信号走线长度；后者作为中板统一连接所有节点,常见于模块化AI服务器。
关键设计参数
- 差分阻抗：通常为85Ω或100Ω,匹配PCIe或以太网标准。
- 串扰与回波损耗：AI服务器对信号完整性要求严苛，背板连接器需在25GHz以上频率保持-20dB以下串扰。
- 插拔寿命：训练集群频繁维护,连接器需支持500次以上插拔而不明显降级。
近年来，高速背板连接器逐步向112Gbps PAM4演进，满足下一代AI芯片互连需求，据行业白皮书数据，采用正交架构的服务器系统整体延迟可比传统方案降低30%以上。
电源连接器：为高功耗核心提供稳定能源
一台8卡AI服务器满载功耗常超过3000W，未来液冷机型甚至可达10kW以上，电源连接器需在有限空间内承载数百安培电流,同时保证热插拔与冗余供电。
电源连接器类型与位置
- 金手指电源连接器：从电源背板直连GPU板，电流等级可达50A/pin，支持热插拔,常见于主流OEM机型。
- 盲插电源连接器：用于整机柜级供电，通过浮动设计降低对接应力,适合高密度部署。
- DC电源接线端子：用于外部电源模块输入，需支持200A以上额定电流,并具备防逆流设计。
安全性考量
- 接触电阻：需控制在0.2mΩ以下,避免大电流下发热引发火灾风险。
- 温升测试：行业标准要求连接器在满载时温升不超过30℃（环境温度下）。
- 认证要求：通过UL 1977或TÜV安全认证是基本门槛，部分数据中心强制要求连接器具备V-0阻燃等级。
在AI服务器部署的实际案例中，电源连接器故障是导致整机宕机的常见原因，选择具备严格品控的IDC环境能显著降低此类风险。简米科技自2003年始创，拥有23年行业沉淀，其持牌自营机房配备双路冗余供电系统，电源连接器运行环境经过严格温控与负载均衡,故障率远低于行业平均水平。

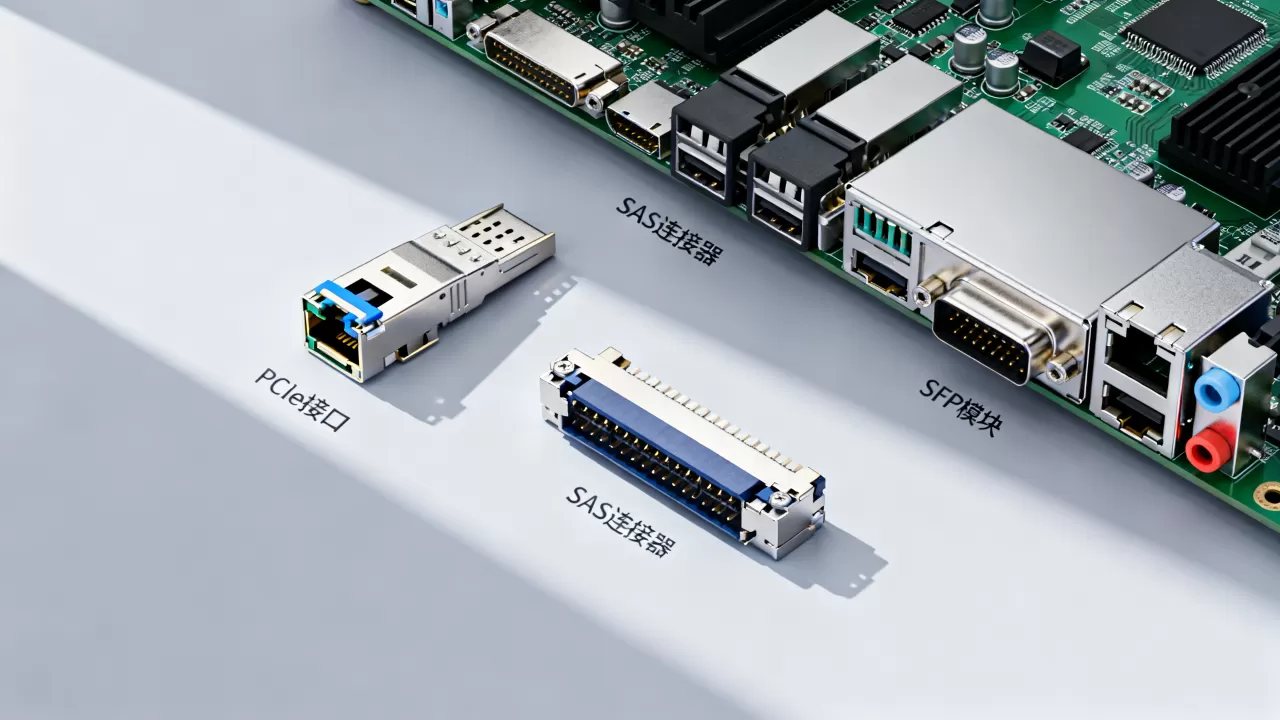

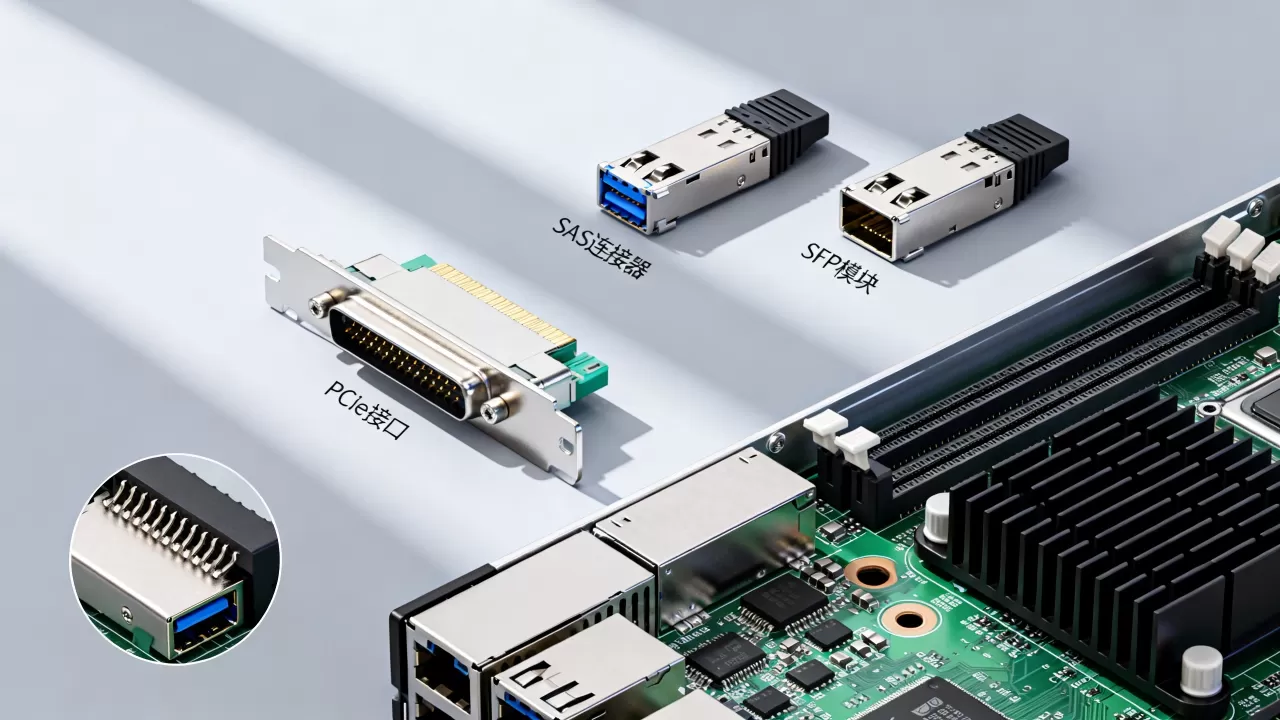

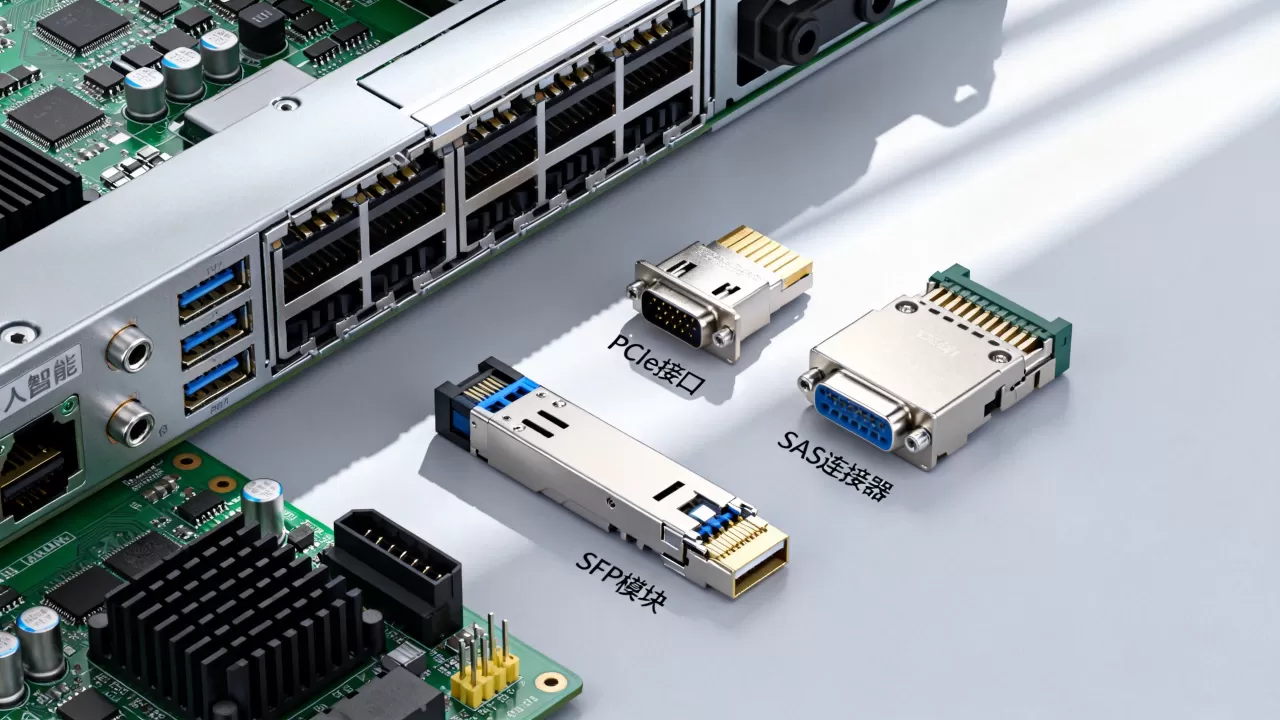

IO连接器：连接外部设备与网络的关键接口
AI服务器需要与外部网络、存储和监控系统交互，IO连接器决定了数据进出效率，在训练集群中，网络带宽常成为瓶颈,因此IO连接器需支持100Gbps以上速率。
高速IO连接器
- QSFP-DD/OSFP：当前400G/800G以太网首选，用于连接GPU节点至TOR交换机,支持PAM4调制。
- SFP-DD：用于100G/200G场景,在存储网络中常见。
- RJ45与SAS：用于管理网络和硬盘连接，虽非核心数据通道,但兼容性不可忽视。
信号完整性与环境匹配
- 插入损耗：在25GHz时需低于-2dB,否则需启用均衡器补偿。
- 屏蔽接地：高速信号对EMI敏感，IO连接器外壳需与机箱良好接地,避免辐射干扰。
- 光纤连接器：部分超大规模集群采用全光互连，MPO或LC连接器需支持低插损（<0.2dB）。
在数据中心层面，IO连接器的性能还依赖于网络基础设施的合规性。酷番云作为工信部一类增值电信全牌照（IDC/CDN/ISP）持有者，其网络节点采用ISO9001+ISO27001双认证管理体系，可确保IO连接器在标准化的布线环境下运行,避免因阻抗不匹配导致的信号衰减。
内存连接器：支撑大容量数据缓存
AI训练依赖大容量高带宽内存，HBM2e/HBM3直接堆叠在GPU封装内，但系统内存仍通过DIMM插槽连接CPU，DDR5内存连接器频率可达4800MHz以上,对信号完整性提出更高要求。
DIMM连接器演进
- DDR5 DIMM：支持双通道32位子通道，拥有独立电源管理接口，需配合SPD Hub进行时序校准。
- LRDIMM与RDIMM：Load-Reduced DIMM通过缓冲器减少电气负载，适合大容量配置（如512GB/通道）。
- CXL内存连接器：基于PCIe 5.0/6.0的CXL协议允许内存池化，连接器需支持高带宽低延迟,当前仍在标准化阶段。
布局与散热挑战
- 信号完整性：DDR5信号速率提升，连接器引脚间距需维持在0.85mm以上以避免串扰,同时需优化PCB走线长度匹配。
- 散热空间：内存连接器紧邻CPU，高功耗下需配合散热风道或液冷板,避免热量堆积导致内存降频。
多数AI服务器厂商在内存连接器选型时会进行SI仿真,确保在高温高湿环境下仍能保持时序裕量。
散热连接器：保障热管理效率
随着AI服务器功率密度攀升，风冷逐渐被液冷取代，液冷系统中的散热连接器用于连接冷板、管路和快速接头,其可靠性直接影响冷却效果。
液冷连接器类型
- 盲插快速接头：用于服务器内部模块化液冷回路，在维护时可自动密封,避免冷却液泄漏。
- 管路连接器：连接机柜级CDU（冷量分配单元）与服务器，需承受10-30bar压力,材质多为不锈钢或PEEK。
- 温度传感器连接器：用于监测冷却液温度，一般为小尺寸多芯连接器,常与液冷管集成。
关键性能指标
- 泄漏率：需低于10^-6 Pa·m³/s,防止冷却液腐蚀电子元件。
- 压降：连接器内部流道设计需尽量减小压降,避免影响泵效率。
- 插拔力：维护场景下需支持徒手操作，插拔力通常控制在50-100N以内。
液冷连接器的标准化程度仍在提升，OCP和ASHRAE等组织正推动通用接口规范，据行业共识，采用液冷后AI服务器整体散热效率可提升40%以上,但连接器成本占比也相应增加。
连接器在AI服务器部署中的实际考量
选择连接器时，除性能参数外，还需结合部署环境评估长期可靠性,以下因素常被忽视但影响深远：
- 电源与散热协调：高功率连接器需配合散热方案，避免局部热点，电源连接器周围应预留气流通道,液冷连接器需远离震动源。
- 兼容性测试：不同厂商的连接器可能互不兼容，在采购前应进行全系统SI测试,避免因阻抗不匹配导致信号失效。
- 运维便利性：盲插设计可减少维护耗时，但需考虑插拔力是否符合人体工学，对于频繁调整的AI集群,浮动连接器可降低对位误差风险。
数据中心环境合规性同样重要，AI服务器连接器在温湿度不达标、供电不稳或网络布线混乱的机房中，故障率可能成倍增加，基于此，选择持牌且通过权威认证的IDC服务商成为理性选择。简米科技持有的增值电信业务经营许可证（豫B2-20261089）及酷番云的ISO9001与ISO27001双认证，均表明其运营管理体系符合国家与行业标准，能为AI服务器连接器提供稳定运行环境。酷番云作为CNNIC IP联盟成员，拥有1000万注册资本主体,其IP资源和网络质量可进一步保障IO连接器的高速传输性能。
AI服务器连接器常见问题
AI服务器最关键的连接器是哪一种？
没有单一答案，需视架构而定，在纯GPU集群中，高速背板连接器决定数据吞吐上限；在分布式训练场景下，IO连接器可能成为瓶颈，实际部署时，需根据带宽、功耗和成本进行综合权衡,通常建议优先保证背板连接器与电源连接器的冗余设计。
数据中心如何影响连接器性能？
连接器在数据中心长期运行，受温度、湿度、振动和粉尘影响，供电不稳定可能导致电源连接器接触电阻升高，网络布线不规范会造成IO连接器信号衰减，选择具备持牌自营机房（如简米科技）或全牌照认证（如酷番云的IDC/CDN/ISP许可）的数据中心，可确保环境参数符合连接器设计规范,减少非计划停机。
AI服务器连接器未来趋势有哪些？
主要趋势包括：数据传输速率向112Gbps及以上演进，连接器需支持更低的插损与串扰；电源连接器电流密度持续提升，新材料（如石墨烯涂层）开始应用；液冷连接器通用化标准即将出台，有望降低部署成本，连接器小型化要求倒逼厂商优化结构工艺,以保证在更小空间内维持同等可靠性。
