先丈量物理空间与承重，再规划电力与散热，最后按业务优先级排列U位并同步生成配置文档。配置机柜信息不是简单把设备塞进机柜，而是把空间、电力、散热、线缆、运维路径统一核算后的结果，以下内容按实操顺序拆解，从零开始带你理清整套配置逻辑。
服务器机柜设备配置清单怎么做
服务器机柜设备配置清单是全员沟通的基础文件,也是后期验收和扩容的依据，清单管理不到位，上架时找不到端口，扩容时数不清剩余U位，故障定位靠翻线是常态，行业内对小规模机房和中等规模数据中心的清单标准差异不大，关键是格式统一、字段完整。
先搞清机柜尺寸和U位分配
标准机柜高度以U为单位,1U等于44.45毫米，市面上常见规格有22U、32U、42U和47U，其中42U高机柜是数据中心主流选择，内部可用空间约1867毫米，宽度方面，600毫米宽机柜适配多数1U/2U机架服务器，而800毫米宽机柜多用于存放高密度存储设备或带长导轨的设备。
U位分配要遵循从下到上、从重到轻的物理规则，比如把4U以上的磁盘阵列或UPS放置在机柜底部，2U数据库服务器放在中部，1U Web服务器集中在上半部分，底部预留2U到3U空间给走线槽和理线架，顶部预留1U至2U给光纤配线架，这样分配的好处是重心稳定，后期维护时抽拉服务器不会因头重脚轻导致机柜倾斜。
| 设备类型 | 典型高度 | 推荐安装区域 |
|---|---|---|
| 核心交换机 | 1U-2U | 顶部（便于走线） |
| 1U机架服务器 | 1U | 中上部 |
| 2U机架服务器 | 2U | 中部 |
| 磁盘阵列/存储 | 3U-5U | 底部 |
| UPS/配电单元 | 2U-4U | 最底部 |

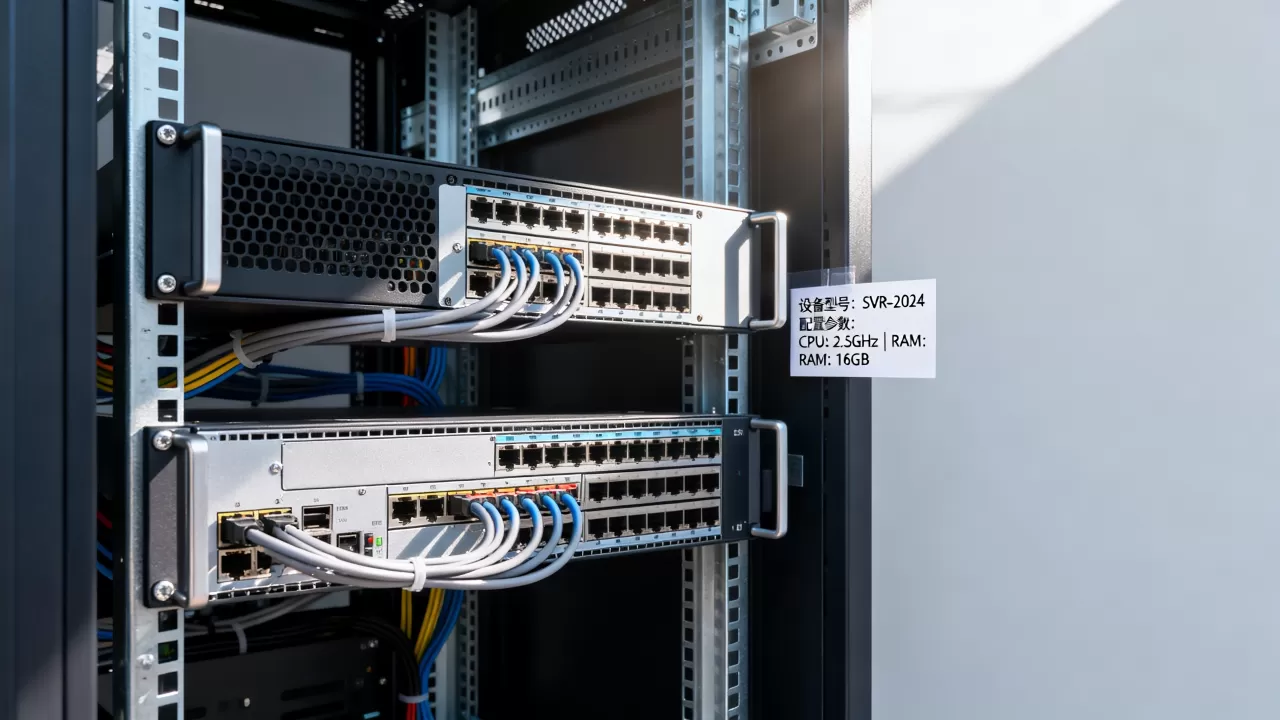

记录设备信息和位置清单
一份合格的配置清单应包含设备名称、型号、序列号、IP地址、MAC地址、所在U位、上联端口、电源插座编号
八个核心字段，在机柜内每台设备下方贴上标签，标签上写清设备名和IP最后一段，同时维护一份Excel或电子表格存档，标注好每台设备的维保时间，这条规则看似基础，但多数运维事故发生在”临时插拔设备后未更新清单”这个动作上，务实做法是每次变更设备后，在同一天内更新清单文件，并保留最近三个版本的历史记录。
42U服务器机柜可以放多少台设备
这个问题没有统一答案,因为决定数量上限的是设备自身高度、深度和散热需求，单纯按U位加法计算，42U理论上可放满42台1U服务器，但现实中没人这么干。
按设备高度计算数量上限
经验法则是混合部署时保留20%至30%的空余U位，如果全部是1U服务器，业内常见做法是放30台到34台，预留出散热通道和运维操作空间，如果以2U服务器为主，通常放18台到20台，若机柜中还需容纳交换机、防火墙和PDU插线板，实际可用机架位进一步压缩，计在储能设备和高性能计算设备占用的U位后，剩余空间会比较紧凑。
预留散热和维护间隙
散热是决定设备数量的硬约束,机柜内部气流组织不当，即使只放20台设备也可能出现局部过热。前门进风、后门出风是大多数机架服务器的散热设计基准，因此机柜前后门开孔率不低于60%，设备前后留出至少10厘米的缓冲区，如果条件允许，在机柜后方加装竖装风扇或盲板遮挡空U位，避免热风回流到服务器进风口，维护空间方面，机柜两侧和背部需要留出至少80厘米的检修通道，否则设备抽拉维护时无从下手。
电力分配与散热是配置的重头戏
配置机柜信息时,电力数据比空间数据更先被确定，行业共识认为，机柜功率密度按每机柜4kW到6kW区间设计是当前通用做法，高密度部署场景（如GPU服务器集群）可能单柜需求达到15kW以上，此时需单独规划液冷或高功率空调方案。
电力计算要留够余量
每台设备的电源铭牌上标注了最大功耗,但实际运行功耗通常是额定值的
60%到80%，尽管如此，配电设计仍按额定功耗累加，并乘以5倍至2倍的冗余系数，一个42U机柜拟装10台额定功耗800W的服务器，总功耗为8000W，实际建议按12kW以上配置配电，这样做的原因是服务器在开机瞬间或高负载运行时电流尖峰明显，配电容量不够容易导致机柜内PDU跳闸。
常见PDU选型是32A输入、输出8位或12位C13/C19插座，统计插座位时注意，部分设备使用C19高功率插头，需提前确认PDU接口类型匹配。单路供电还是双路供电也是配置机柜信息时不可回避的问题，核心业务设备建议采用双路供电，即每台服务器连接两个不同PDU，PDU分别接至两路独立UPS输出，这样任一路检修时不影响业务运行。
冷通道热通道怎么规划
机柜排列方式直接影响散热效率,标准做法是采用冷通道封闭或热通道封闭布局，面对面排列的机柜，前门区域为冷通道，背对背排列的机柜，后门区域为热通道。冷空气从架空地板出风口送入冷通道，穿过服务器后从热通道集中回收，配置单机柜信息时，需在文档中标注机柜的朝向和所属通道，避免后期加装设备时误把服务器进气面朝向热区，近年来，小型机房开始引入行级空调或背板换热器，这些设备的安装位置要一并记入机柜配置方案。
布线和标签管理决定后期运维效率
线缆混乱是配置机柜信息中最容易被低估的问题,服务器上架后，电源线、网线、光纤交织成团，后续每次变更都要花费大量时间梳理，好的线缆管理不是美观问题，直接关系故障处理时效。
线缆整理的实操步骤
- 提前量线：上架前测量设备到机柜顶部或底部理线架的距离，预留1.2倍长度的线缆余量。
- 分组绑扎：电源线走左侧，网络线走右侧，左右分离避免干扰，每根线两端贴上对应端口编号。
- 接入交换机后更新端口记录：设备侧网线标签写”服务器名-网卡名”，交换机侧标签写”设备名-接入端口”，两端信息形成映射。
- 光纤单独走槽：光纤弯曲半径不能小于自身直径的10倍，使用光纤理线环或弧形理线架固定，切忌用扎带勒紧。
- 最终拍照存档：每完成机柜内重要部分的接线，即从正面、背面、侧面对机柜拍照，照片按机柜编号归档，后续对照照片就能快速定位线缆走向。

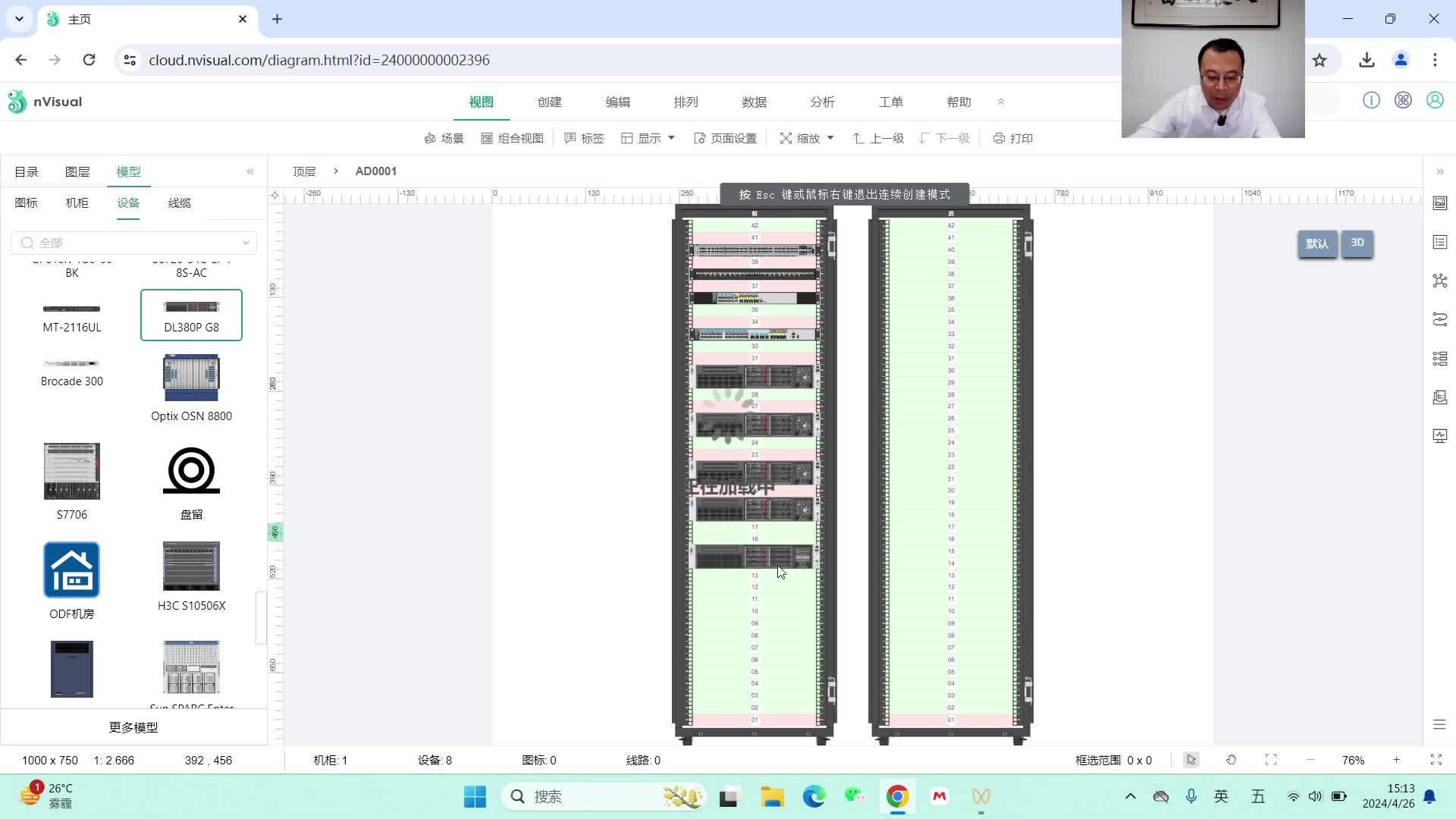

配置机柜信息时的初始拓扑记录也属于布线的延伸任务，在文档中画一张简易图，标出每台服务器的位置、上行交换机端口和下联存储设备，画图工具不限，手画后拍照也行，关键是让接手的人看得懂。
配置机柜信息常见问题解答
配置机柜信息时容易忽略什么？
最常见的是忽略配电均匀性和单点故障风险，配置时往往只关注设备放进哪个机柜，而忽略同一机柜内所有设备是否接入同一回路，例如一个机柜内同时部署了该业务的前端、中间件和应用服务器，且全部接入同一路PDU，那么这条链路一旦断电，整个业务整体不可用，正确的配置逻辑是关键业务的冗余设备要跨机柜部署，且接入不同路电源。
服务器机柜设备配置清单需要涵盖哪些字段？
至少包括设备名称、序列号、所在机柜编号、起始U位、设备高度、功率、重量、散热方式、IP地址、维护窗口、维保到期时间、备注，配置信息的变化率极高，每季度复核一次清单是成本较低的管理手段，能将账实不符的比例控制在较低水平。
机柜配置价格怎么算？
价格涉及三个层面,硬件采购方面，普通42U机柜本身的价格相对固定，但配套的冷通道封闭组件、智能PDU、环境监控传感器会显著增加配置成本，系统集成方面，布线施工和标签打印按点位计费，点位越多单价相对越低，整体预算规划时，建议优先保证电源模块和散热设施的投资占比，机柜箱体本身反而无需追求高规格外表。
