联想服务器7d4m安装到机柜，核心答案是：用配套的免工具导轨滑轨，先装内轨再装外轨，对准卡扣推入即可，整机2U高度，标准42U机柜前后柱间距需在600mm到850mm之间。
很多第一次接触联想服务器7d4m的运维朋友，收到货后看着包装里一堆金属条和螺丝犯懵，不知道从哪儿下手，其实7d4m的机柜安装流程并不复杂，它本身就是为x86机架式环境设计的，导轨系统的逻辑很清晰，下面我把整个安装过程拆解开，按实际操作顺序讲清楚,照着做基本不会出问题。
装上联想服务器7d4m前，先把机柜和配件备齐
安装开始前，先确认你手里的东西是否齐全，7d4m出货时的标准包装里，除了服务器本体外，还会附带一套两节的滑轨组件（分左右各一），外加一包用于固定外轨的螺丝，这套导轨是免工具设计的，但有些老款机柜的孔位不规范，或者前柱带螺纹孔而非方形孔,就需要用附带的螺丝进行固定了。
机柜这边，建议先把下方区域空出来，因为2U高度加上服务器本身比较重，如果机柜里已经塞满了其他设备，操作空间会非常狭窄，行业共识认为，2U服务器建议两人配合抬装，尤其是要固定在机柜中上部位置时,单人操作容易失手。
还需要确认机柜的立柱间距，标准的19英寸机柜，前后安装立柱之间的深度通常可以通过调节立柱位置来适配，7d4m机身长度加上前后走线空间，要求前后立柱间距在600mm至850mm之间，安装前用卷尺量一下,省得导轨装到一半发现长度不够。
联想服务器7d4m导轨安装方向与上架步骤
整个安装过程的核心，就是搞懂那两根铁轨谁是内轨、谁是外轨，这一节我按步骤拆开细说,每一步都对应你在现场能看到的东西。

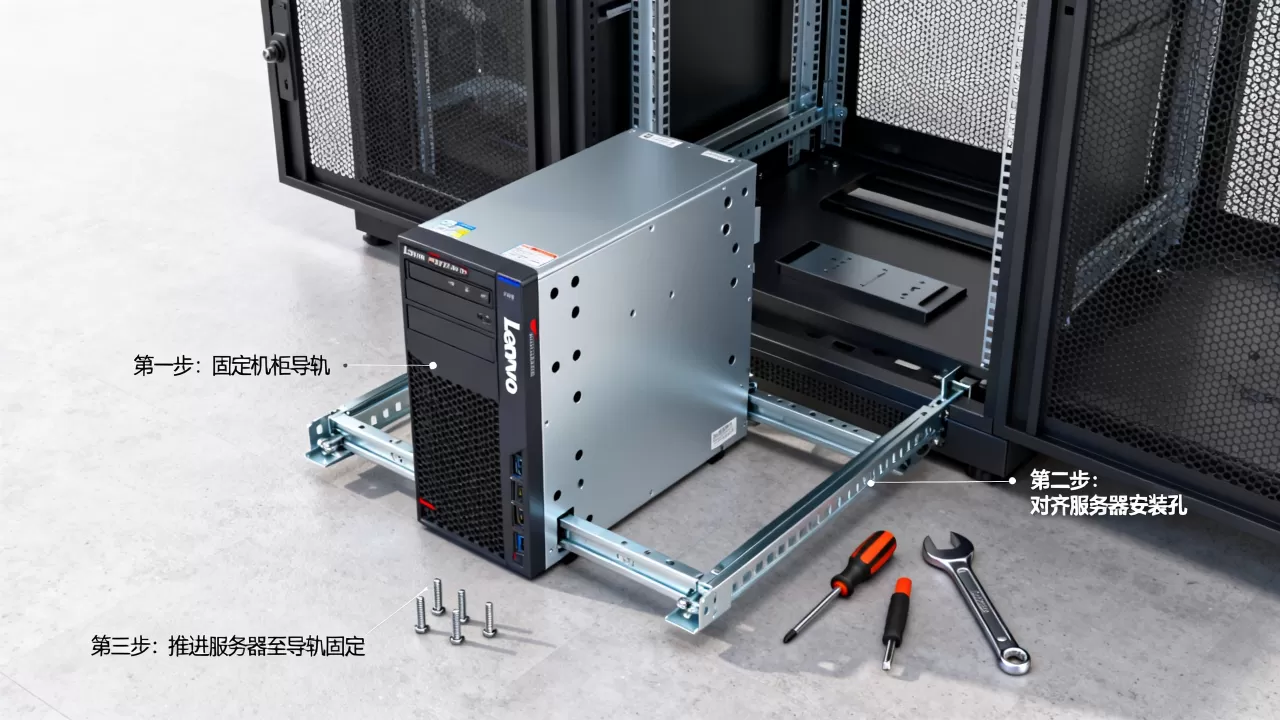

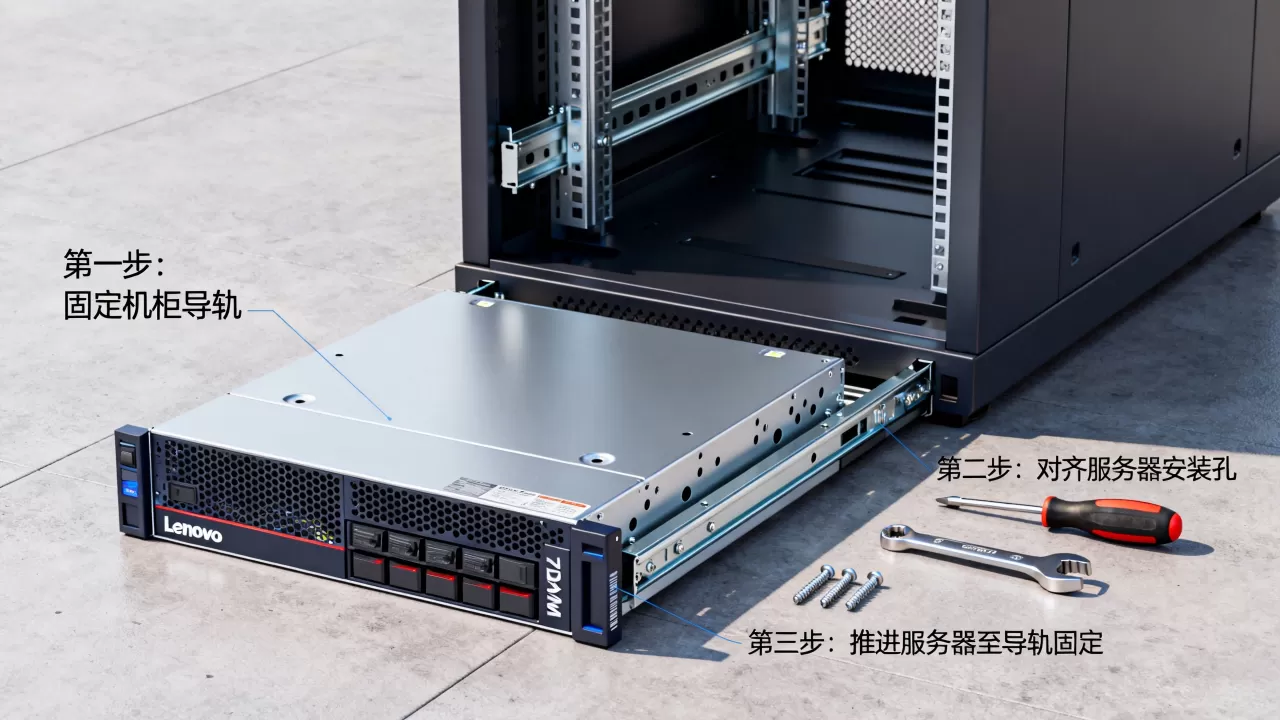

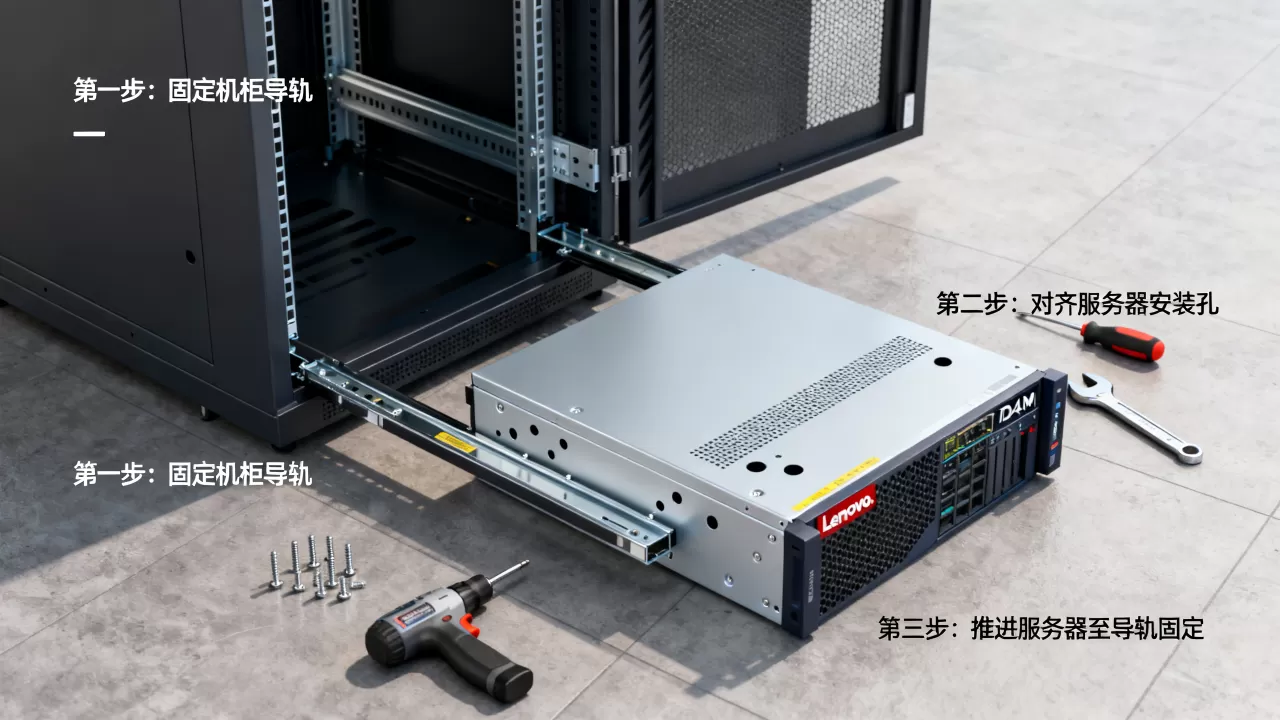

第一步：把内轨从滑轨总成里抽出来
拿一根导轨，你会看到它其实是两段套在一起的结构，较长的一段是外轨，固定到机柜立柱上；嵌套在里面、能滑动的那段是内轨,它需要先安装到服务器机箱两侧。
按住外轨中部的释放卡扣，同时把内轨往外抽出，这个动作需要一点巧劲，注意别用蛮力掰，抽出的内轨侧面会有几个带螺丝孔位的金属片，这就是用来固定到7d4m机箱侧壁的安装点，另一个容易忽略的细节是：导轨分左右，抽出后不要混放，每根导轨上会有L和R的冲压标识，虽然字体不大,但仔细看能看清。
第二步：把内轨固定到服务器机箱两侧
将内轨对准7d4m机箱侧壁的螺孔位置，通常每侧有3个左右的固定孔，把内轨的安装孔位与机箱预留孔对齐，用十字螺丝刀拧紧附带的小螺丝，这里提醒一个通用常识：不要把所有螺丝一次性拧死，先把所有螺丝都带上，再逐个收紧,避免孔位偏差导致滑轨装歪。
内轨装好后，试着前后拉动一下滑动的部分，确认没有卡顿，如果拉动时感觉发涩，多半是螺丝固定过紧导致导轨变形,松开螺丝调整位置后重新拧紧即可。
第三步：在机柜立柱上安装外轨
站在机柜正面，把外轨水平放置在目标安装高度的左右立柱之间，外轨两端的卡扣结构要卡入立柱的方形孔。注意卡扣方向：带有弹簧释放片的末端朝向机柜后方。
装外轨时，先把后端卡扣卡入后立柱的方孔，再把前端卡扣按入前立柱的方孔，听到清脆的“咔哒”声说明卡扣已经到位，如果机柜进深较大，外轨长度不够长，可以调节外轨中间段的伸缩部分,拉长到合适位置后再锁紧侧边的固定螺钉。
如果机柜立柱没有方孔，而是改装了L型支架（即螺纹孔立柱），就用包装里的另一种金属卡件替换，配合螺丝将外轨固定在支架上，这种情况在部分老旧机房里比较常见,别硬把卡扣往螺纹孔里怼。
第四步：把7d4m沿导轨推入机柜
这一步是关键中的关键，先将7d4m抬起，让机箱两侧已装好的内轨对准机柜上已固定的外轨槽口，对齐后,缓慢向里推进。
注意推入时的重心控制，推进约10厘米后，内轨会与外轨完全咬合，这时松开手，服务器应该能稳定地挂在导轨上而不会向前倾倒，然后双手托住机箱前端的把手位置，均匀用力继续向里推,直到听见前端的卡扣弹出并锁死。
推入过程中如果感觉阻力突然增大，不要硬推，大概率是导轨没有完全对准，退出来重新对齐再推，硬推轻则划伤导轨涂层,重则导致轨道变形。
第五步：锁死前端螺丝固定
导轨卡扣虽然能固定住服务器，但在运输或后续维护时，不支持只靠卡扣承重，等服务器完全推入到位后，用螺丝刀在机箱前端两侧的固定耳片上拧入固定螺丝，与机柜前立柱锁紧，这一步能消除前后方向的旷量,防止后期搬动机柜时服务器前后窜动。
装完不亮灯白搭，通电前这一步不能省
导轨装好，服务器稳稳躺在机柜里，接着做两步检查,不费多少时间但非常重要。
检查左右水平和高低一致
站在机柜正前方蹲下来，平视7d4m的前面板，看机箱左右两侧与机柜立柱之间的缝隙是否均匀，如果一侧缝隙明显大，说明这一侧的导轨固定位低了或高了，2U空间本身留的冗余不大，稍微错位都会导致面板卡在立柱上盖不严实，这种情况把对应一侧的导轨螺丝松开，抬高或降低2-3毫米再锁紧即可。
理线和标签预留
服务器后方电源接口和网口朝向机柜背面，把电源线从机柜侧面的理线槽或理线臂区域走，不要直接从服务器端垂直下拉，会挡住下方设备的维护空间。给电源线和网线贴上标签，标注“7d4m-服务器-PSU1”“7d4m-服务器-业务口”等标识,后续排查故障时能大幅缩短定位时间。
联想服务器7d4m上架后的常见失误
安装这个型号时，有几个非常典型的操作误区,提前知道能少走弯路。
- 把滑轨装反方向，外轨的释放弹片位置装错的话，服务器推到一半就会被卡住,进退两难。
- 省略内轨的固定螺丝，有些老师傅觉得卡扣就能扣住，不需要拧螺丝,但服务器运行时的震动和风扇共振就会让内轨从外轨槽口中脱出。
- 忽略机柜前后柱深度调节，7d4m在不带理线臂时最短安装深度约600mm左右，带理线臂需要额外预留空间，很多事故是装完才发现机柜后门关不上,只能返工。
- 单独抬机箱的导轨部分受力，7d4m裸机重量不轻，搬运时手应托在机箱底部，而不是抓在已经装好的导轨上,以免导轨变形脱轨。
联想服务器7d4m安装到机柜全程用时会多长？
熟练的运维工程师完成一台7d4m从开箱到上架锁死，大概需要15到20分钟；如果是第一次操作的普通IT人员，预留出40分钟比较稳妥，这个时长的差异主要取决于对滑轨结构的熟悉程度，以及机柜内部整洁程度，机柜里线缆乱成一团的情况,额外整理线缆的时间会成倍增加。
联想服务器7d4m上架相关Q&A
联想服务器7d4m导轨是通用配件吗？
不是，7d4m使用的导轨是联想服务器标配的2U滑轨组件，属于该系列机型的专用配件，不同品牌或不同代次机型的导轨，开孔位置和锁定结构都不相同，不建议混用，如果想要额外采购一副备用导轨，建议提供7d4m的机器序列号（SN）给经销商查询原厂配件编号。
不用导轨能不能直接把7d4m放到机柜层板上？
可以，前提是机柜里有可调层板，且层板的承重能力足够，7d4m满配硬盘和电源后重量可观，普通层板长期承重可能存在形变风险，且层板占用的是垂直安装空间，会浪费掉下方一个1U的高度，多数情况下使用导轨安装是更稳妥的选择,维护时也能直接拉出服务器而不需要断电拆卸。
安装后服务器前面板指示灯不亮是怎么回事？
先检查电源线是否插紧，再从机柜后方P-DU（电源分配单元）上确认对应插座供电正常，如果确认通电但指示灯仍不亮，松开前端固定螺丝，将服务器沿导轨拉出约20厘米，检查机箱内部电源模块和主板连接线是否在推入过程中产生松动，重新插拔硬盘背板电源线和主板供电线后,再推回原位上电测试。
