U点盒和U点家庭服务器的接线核心就一句话：光猫网线接家庭服务器WAN口，家庭服务器LAN口接U点盒网口，U点盒HDMI接电视，通电后电视切到对应HDMI信号源即可。 接下来把每一步掰开揉碎,照着做就不会错。
先分清两个设备的角色，接线才不会乱
U点盒和U点家庭服务器经常被当成同一个东西，其实它们分工完全不同。U点家庭服务器是家里的网络中枢，负责拨号上网、分配内网IP、管理IPTV业务通道；U点盒更像一个视频解码终端,把网络里的电视信号变成画面输出到电视上。
接线关系可以理解成一条链：
- 光猫负责把光纤信号转成网络信号。
- U点家庭服务器负责拨号和分发网络。
- U点盒负责接收电视信号并解码。
- 电视机负责显示画面。
很多人第一次接线失败，就是因为把U点盒直接插到光猫上，跳过了U点家庭服务器，这样U点盒拿不到IPTV业务认证,电视上会一直提示网络连接失败。
U点盒和U点家庭服务器的接口长什么样
先认识接口,后面接线才不会插错。
- U点家庭服务器背面通常有：1个WAN口（颜色不同或标有WAN）、4个LAN口（标有LAN1到LAN4）、1个电话口、1个USB口、电源口、复位孔。
- U点盒背面通常有：1个网口（标有LAN或NET）、1个HDMI OUT、1个AV OUT、1个USB口、电源口。
- 光猫背面通常有：1个光纤口、1个千兆LAN口（有时标LAN1/GE）、多个百兆LAN口、电话口。
记住一个口诀：WAN口对光猫，LAN口对U点盒，HDMI对电视。
U点盒连接电视的详细步骤与接口对照
这是接线中最常用的场景，很多用户搜索“u点盒连接电视步骤”就是想解决这一步,下面按物理连接顺序拆开。
光猫到U点家庭服务器的接法
- 找一根质量正常的网线，一头插入光猫的千兆LAN口,通常是LAN1或标有GE的口。
- 另一头插入U点家庭服务器的
WAN口
。 - 如果光猫已经设置成桥接模式，U点家庭服务器会自动进行PPPoE拨号；如果光猫是路由模式,U点家庭服务器会自动获取IP。
- 插好后,WAN口指示灯应该常亮或闪烁。

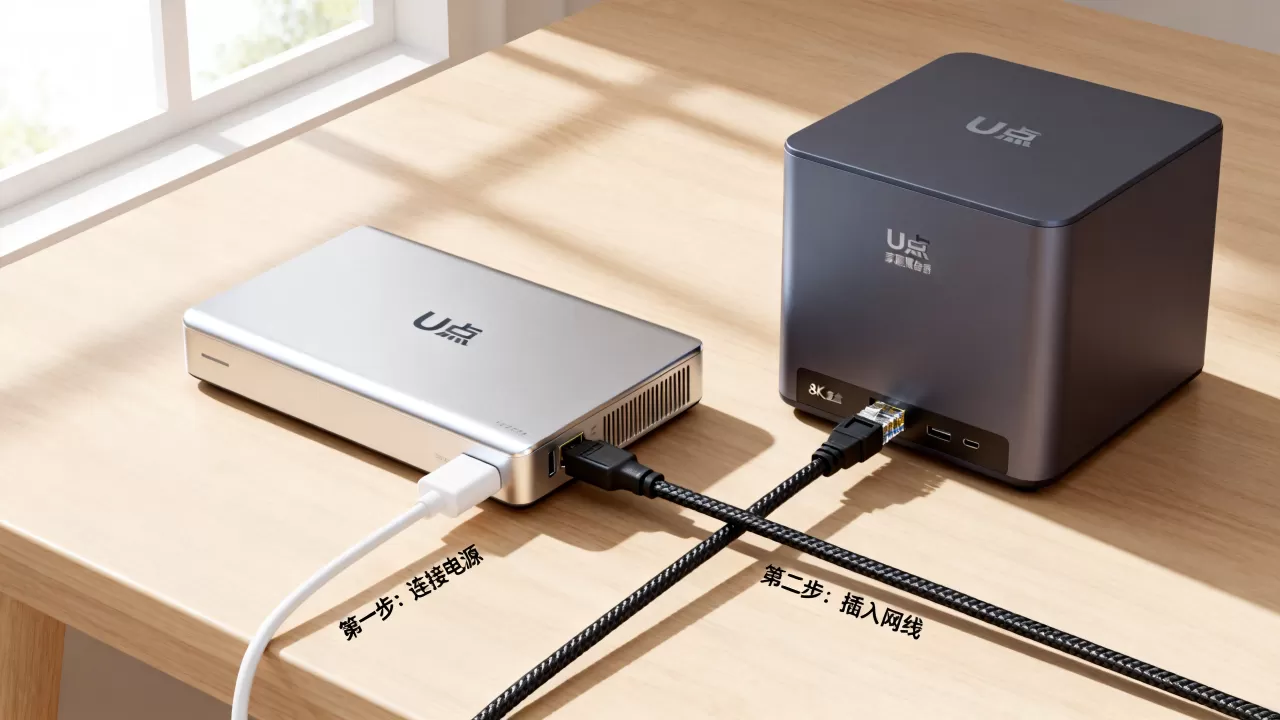

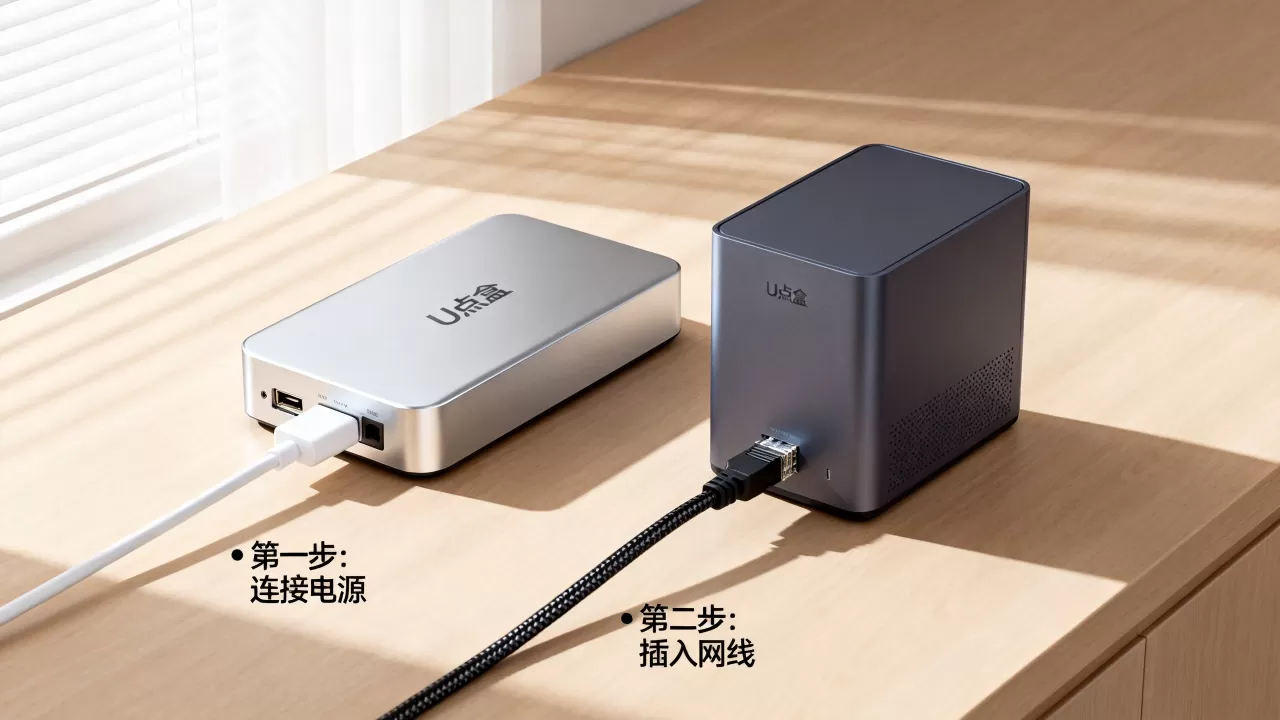

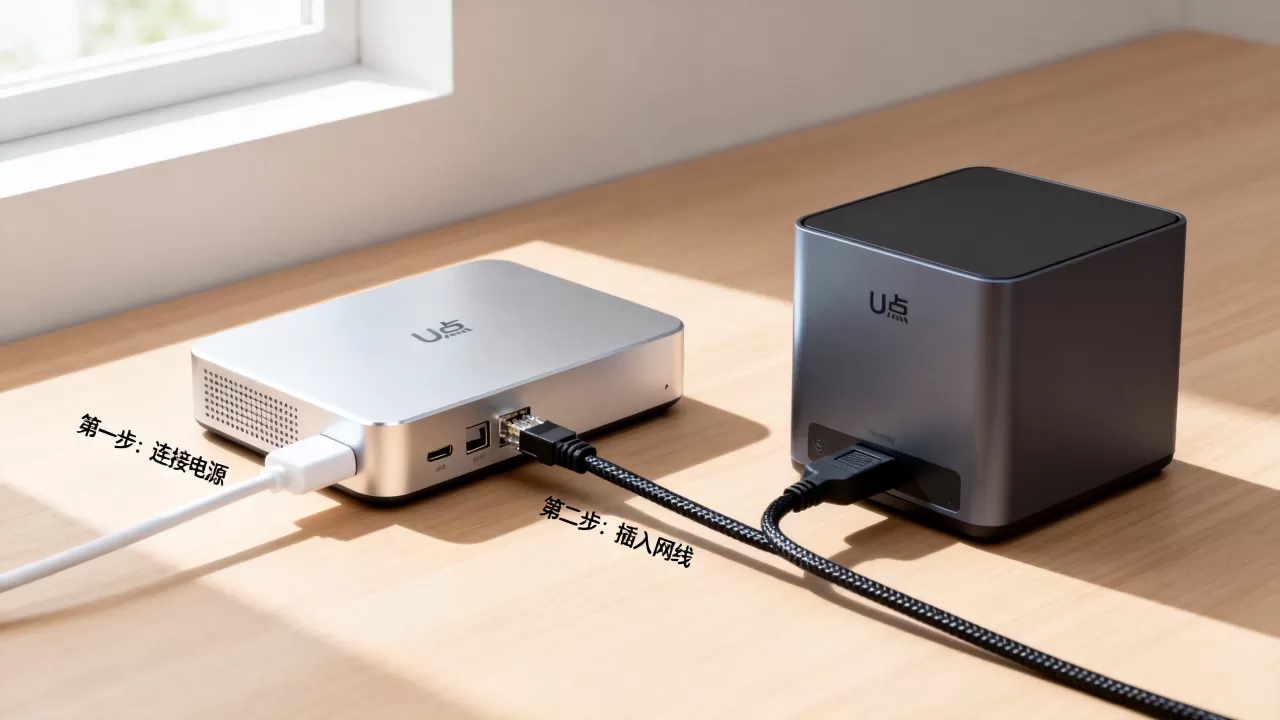

U点家庭服务器到U点盒的接法
- 再拿一根网线，一头插入U点家庭服务器的任意一个LAN口。
- 另一头插入U点盒背后的网口。
- 注意不要插到U点盒的USB口或HDMI口，外观差异很明显,网口内有金属弹片。
- 插好后,对应LAN口指示灯会亮。
U点盒到电视机的接法
- 首选HDMI线，一头插U点盒的HDMI OUT，另一头插电视机的HDMI IN。
- 如果电视是老式机型，没有HDMI接口，可以使用AV线，按颜色对应插入U点盒的AV OUT和电视的AV IN。
- HDMI线支持音视频同步传输，画质比AV线好很多,优先用HDMI。
通电与信号源切换
- 依次给光猫、U点家庭服务器、U点盒通电,等待设备启动完成。
- 拿起电视遥控器，按“信号源”或“输入”键,选择对应的HDMI通道。
- 如果接线正确,电视会显示U点盒的开机画面或电信IPTV主界面。
U点家庭服务器和普通路由器有什么区别
很多用户会问：“我家有路由器，能不能不买U点家庭服务器？”这里把区别说清楚。
功能定位不同
- U点家庭服务器集成了光猫拨号、路由交换、IPTV业务通道、智能家居管理等功能。
- 普通路由器通常只有上网路由功能，大部分型号不支持IPTV VLAN透传。
- 行业共识认为，IPTV业务需要走独立的逻辑通道，才能保证直播画面不卡顿、不花屏。
接线逻辑的区别
- 使用U点家庭服务器时，光猫只需一根网线接到WAN口,其他设备都从LAN口接出。
- 使用普通路由器时，如果路由器不支持IPTV，U点盒接上去可能只能看点播，不能看直播,或者完全无法认证。
- 如果家里已经办了电信IPTV业务，建议保留U点家庭服务器,不要用普通路由器替换。
能不能用普通路由器代替
- 部分高端路由器支持IPTV功能，可以设置VLAN绑定，但设置复杂,不同品牌界面差异大。
- 多数情况下，普通路由器无法完全替代U点家庭服务器,尤其是广东电信等运营商定制业务。
- 如果你只是用U点盒看第三方视频App，不涉及电信直播，普通路由器或许能凑合,但直播功能会受影响。
广东电信U点盒接线常见故障排查
广东地区用户基数大，“广东电信u点盒”相关搜索量一直不低，接线完成后如果出现问题,按下面思路排查。
电视显示“无信号”
- 检查HDMI线是否插紧,两端是否松动。
- 检查电视是否切到了正确的HDMI通道，很多电视有HDMI1、HDMI2、HDMI3多个口。
- 换一根HDMI线测试,或把U点盒接到电视另一个HDMI口。
- 如果用的是AV线，检查颜色是否对应,插错颜色会导致无画面或黑白画面。
U点盒显示网络连接失败
- 先看U点家庭服务器对应的LAN口指示灯是否亮,不亮说明网线或接口有问题。
- 重启设备时按顺序断电：U点盒→U点家庭服务器→光猫，通电时反序：光猫→家庭服务器→U点盒。
- 检查U点盒的网线是否插到了家庭服务器的WAN口,WAN口是留给光猫的。
能上网但看不了电视
- 这种情况多半是IPTV通道没打通,和上网通道不是一回事。
- 进入U点家庭服务器后台，找到IPTV设置或VLAN绑定选项,确认业务通道是否启用。
- 据工信部数据，我国光纤宽带用户规模庞大，IPTV业务多采用独立VLAN传输，不同区域VLAN ID不同,广东地区以电信装维人员配置为准。
- 如果后台设置看不清，直接联系电信装维，不要自己随意改动VLAN ID。
不同场景下的接线方案对比
为了更直观,把常见的三种接线方式做成表格。
| 接线方式 | 能否看直播 | 设置难度 | 稳定性 |
|---|---|---|---|
| 光猫→U点家庭服务器→U点盒 | 能 | 低 | 高 |
| 光猫→普通路由器→U点盒 | 部分能 | 中 | 低 |
| 光猫→U点盒直连 | 基本不能 | 低 | 低 |
推荐使用第一种,也是电信装维最常布放的方案。
关于U点盒多少钱一台和办理渠道
很多用户关心“u点盒多少钱一台”,这里统一说明。
- 目前多数地区U点盒采用租用模式，用户办理IPTV业务时随套餐提供,不需要单独购买。
- 部分地区可能收取设备押金或月租,具体金额以当地电信营业厅为准。
- 广东地区不同地市政策有差异，广州、深圳等一线城市套餐包含设备的情况较多。
- 如果设备损坏或丢失，可能需要赔偿,建议先拨打10000号咨询当地政策。
接线之后还需要做哪些设置
- 首次开机时，U点盒会自动下发配置,等待几分钟即可进入主界面。
- 如果提示输入账号密码，通常由装维人员已经预置,用户无需操作。
- 家庭服务器的Wi-Fi名称和密码可以在背面标签看到，修改登录后台一般是192.168.1.1或192.168.0.1。
- 不要随意按复位孔,复位后需要重新配置业务参数。
Q&A：U点盒和U点家庭服务器线怎么接
U点盒和U点家庭服务器线怎么接才正确？
按这个顺序接：光猫千兆口→U点家庭服务器WAN口→U点家庭服务器LAN口→U点盒网口→U点盒HDMI→电视HDMI输入,通电后电视切到对应HDMI信号源。
U点盒可以直接连光猫吗？
多数情况下不可以，因为U点盒需要经过U点家庭服务器完成IPTV认证和业务通道建立，直接连光猫会跳过必要认证环节,导致网络连接失败或无法播放直播。
U点家庭服务器和路由器能互换吗？
不能完全互换，普通路由器缺少IPTV VLAN透传和业务通道功能，即使能正常上网，也不一定能正常播放电信直播，以广东电信环境为例,使用官方U点家庭服务器是最稳妥的接线方案。
