戴尔R930服务器阵列卡怎么拔？核心结论是：先确认卡型是H730P Mini还是H830 PCIe，再关机断电、防静电、拔SAS线与电容线、松开卡扣，最后垂直拔出；任何带电插拔RAID控制器的做法都应直接放弃。
戴尔R930服务器阵列卡怎么拔？先分清H730P Mini与H830 PCIe
戴尔PowerEdge R930属于13G四路4U机架服务器，内部空间比R730宽裕，但线缆和转接卡更多，据戴尔官方《PowerEdge R930安装和服务手册》，R930常见存储控制器包括PERC H730P Mini、H830等，卡型不同，拔出动作差别很大。
为什么不能直接拔？先看RAID卡管着什么
阵列卡不是普通扩展卡,它负责虚拟磁盘、缓存、RAID级别和启动盘识别，很多R930的系统盘就接在PERC卡后面，拔掉后服务器可能无法进入系统，业内专家指出，RAID卡拔出前必须确认缓存数据已回写，并记录虚拟磁盘和Foreign Config状态。
拆前确认型号与配置的路径
- 登录iDRAC Web界面，进入Storage > Controllers，查看控制器型号、固件版本、电池或超级电容状态。
- 在iDRAC命令行执行：
racadm storage get controllers。 - Linux系统可执行：
lspci | grep -i raid。 - Windows系统打开设备管理器,查看“存储控制器”下的PERC型号。
- 开机看到PERC提示时按
Ctrl+R进入RAID BIOS，记录VD、PD、Foreign Config。
如果服务器还在保修期,优先联系戴尔官方售后，过保设备再考虑第三方维保，拔卡前把业务迁移走，比事后恢复RAID更省事。
机房下架戴尔R930服务器时阵列卡怎么拆：实操步骤
机房下架、二手转卖、换卡维修，都会遇到拔阵列卡，R930整机较重，建议两人操作，避免磕碰主板和背板。
准备工具与安全条件
- 十字螺丝刀、防静电手环、标签纸、手机拍照。
- 确认业务已停,数据已备份，RAID配置已记录。
- 准备同型号备件或明确只拆不装。
- 机柜内留出足够空间,R930从导轨拉出时注意限位。
从关机到开盖的具体操作
- 操作系统内关机：Linux用
shutdown -h now，Windows用shutdown /s /t 0。 - iDRAC远程关机：
racadm serveraction powerdown，不要用强制断电代替正常关机。 - 确认前面板电源LED熄灭,拔掉所有电源线。
- 按住电源按钮约10秒,释放主板残电。
- 戴好防静电手环,夹在机柜金属接地处；没有手环时，先摸机柜金属再操作。
- 打开R930机箱盖：松开释放闩锁，向后推盖板，再向上提起。
H730P Mini与PCIe卡的拔出差异
| 项目 | H730P Mini | H830 PCIe |
|---|---|---|
| 安装位置 | 系统板专用存储插槽 | PCIe转接卡或提升卡 |
| 固定方式 | 蓝色卡扣、支架 | 螺丝、PCIe插槽卡扣 |
| 常见线缆 | SAS线、电容线 | SAS线、电容线 |
| 拔出动作 | 按卡扣后向上取出 | 卸螺丝后垂直向上拔 |
| 注意点 | 卡扣脆，勿硬掰 | 先松PCIe尾部卡扣 |

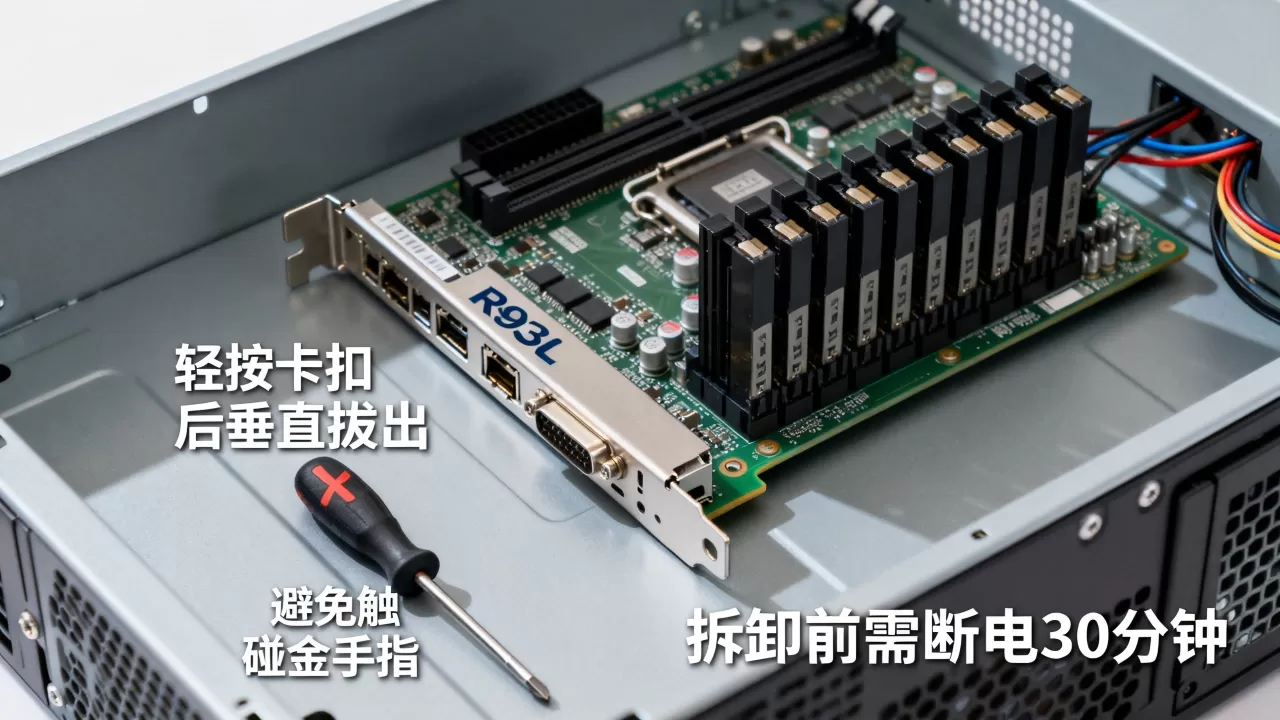

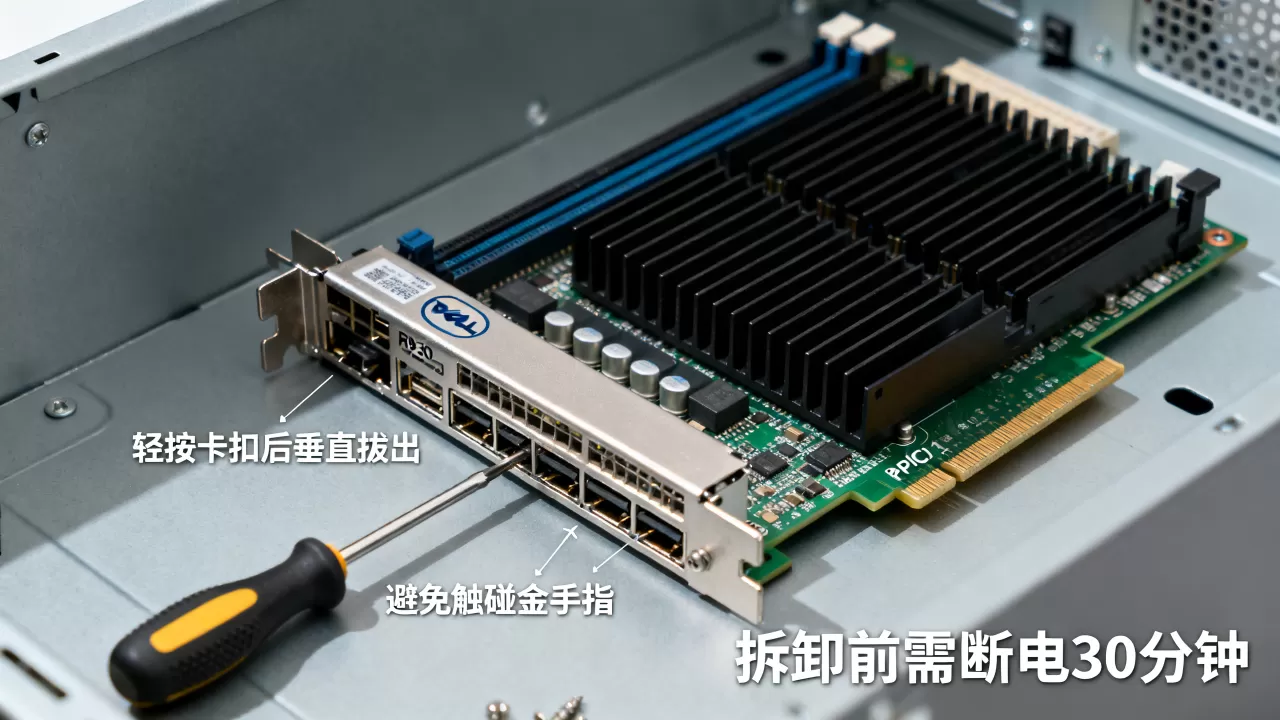

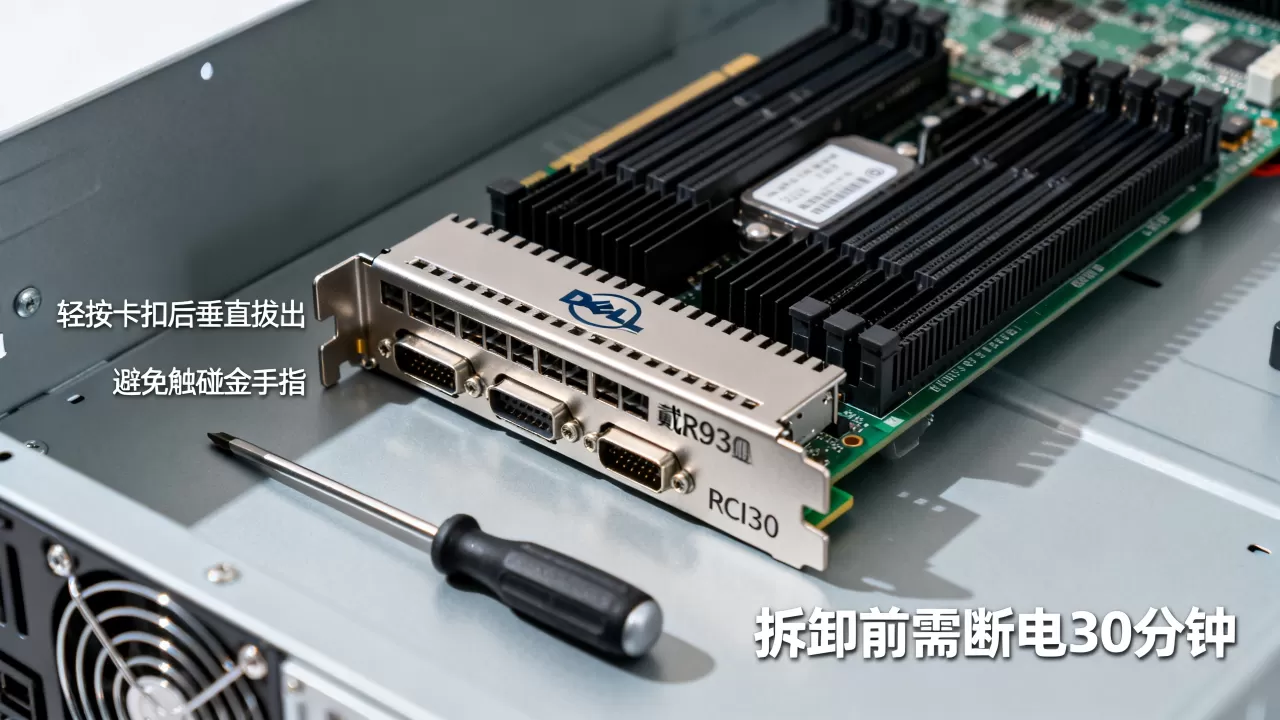

找到卡后先拍照,拔SAS线时捏住蓝色或黑色卡扣，平直拔出，不要拉线皮，电容线或电池线也要先断开，H730P Mini按下蓝色释放卡扣，卡会轻微弹起，再垂直向上取出，PCIe卡先卸固定螺丝，按下PCIe插槽尾部卡扣，双手捏住卡边垂直向上拔，
不要左右摇晃。
装回时对准插槽,垂直下压，听到咔哒声后固定，接回SAS线，确认端口顺序，上电后进iDRAC查看控制器状态，若出现Foreign Config，选择Import，不要随手Clear。
戴尔R930 RAID卡拆卸步骤与R730/R740对比有什么不同
R730、R740和R930的RAID卡拆卸逻辑相通，都是断电、防静电、拔线、松卡扣、垂直拔，差异在机箱结构和卡型。
R730/R740的拆装差异
- R730是2U机型,PCIe转接卡空间小，拆RAID卡前常需先拆提升卡。
- R740属于14G,常见PERC H740P，部分配置使用BOSS卡装M.2，管理入口在iDRAC9。
- R930是4U四路,内部空间大，但主板线缆多，Mini PERC位置和R730不同。
- 行业共识认为,13G与14G服务器RAID卡物理拆装逻辑一致，真正风险在配置恢复和固件兼容。
容易忽略的线缆与卡扣
R930内部可能有SAS背板线、电容线、侧边固定支架，拔卡前用标签标记线缆，避免装回时接错端口，若只换电容或电池，部分情况下不必完全拔卡，但需要按手册断开电容线。同型号卡替换最稳妥，跨型号替换可能无法导入原有RAID配置。
北京上海戴尔R930服务器阵列卡拆装价格与地域服务
北京、上海、深圳、广州等一线城市，戴尔R930上门服务响应通常更快，但人工和上门成本也更高，二三线城市可能需寄修或远程指导。
价格由哪些部分构成
- 上门费：按地域和响应时间计算。
- 工时费：单纯拔卡、换卡、恢复配置，难度不同。
- 备件费：H730P Mini、H830、电容或电池，价格差异大。
- 配置恢复费：导入Foreign Config、重装系统、恢复数据，边界差别明显。
- 加急或夜间服务：机房窗口期短时常见。
价格没有统一标准,关键看服务边界，只拔不装、换卡不恢复、换卡加数据恢复，报价完全不同，若服务商承诺“带电拔卡”“拔了再插就行”，应直接排除。
如何判断服务商是否专业
- 是否先问卡型、固件、RAID级别和是否有Foreign Config。
- 是否要求正常关机、拔电源、防静电。
- 是否拍照记录线缆和插槽位置。
- 是否提供装回后的iDRAC状态检查和RAID识别确认。
- 是否明确备件来源和保修范围。
戴尔R930服务器阵列卡怎么拔相关问答
戴尔R930服务器阵列卡怎么拔？不关机可以拔吗？
不可以,RAID控制器本身不支持热插拔，热插拔通常只针对特定背板上的硬盘，带电拔卡可能造成掉盘、RAID配置丢失，甚至主板或卡体损坏。
戴尔R930阵列卡拔掉后硬盘数据还在吗？
数据仍在硬盘上,但RAID元数据可能同时存在于阵列卡和硬盘，装回同型号卡后，进入PERC界面导入Foreign Config，通常可恢复虚拟磁盘，跨型号或固件差异较大时，可能无法直接识别。
戴尔R930 H730P Mini阵列卡怎么拔？
先关机断电,拔掉SAS线和电容线，按下蓝色释放卡扣，再垂直向上取出，若卡被支架固定，先松支架螺丝，H730P Mini的卡扣和SAS接口位置以戴尔官方《PowerEdge R930安装和服务手册》为准。
戴尔R930阵列卡拔出并不复杂,复杂的是断电、防静电和RAID配置恢复，把卡型确认、线缆标记、Foreign Config导入这三步做扎实，才能避免“拔得下、装不回”的麻烦。
