戴尔服务器加两个RAID1，就是利用RAID卡把物理硬盘分成两组，分别创建两个独立的RAID1虚拟磁盘，让系统盘和数据盘各自获得镜像冗余。 下面直接给出可落地的操作步骤和常见坑。
戴尔服务器怎么加两个raid1？先看硬件和RAID卡
加两个RAID1的前提是至少需要4块同样容量的硬盘，每两块硬盘组成一个RAID1，两个RAID1之间互不干扰，这样做的价值在于：系统崩溃时数据盘不受影响,数据盘损坏时系统盘还能正常拉起业务。
戴尔服务器常见的RAID卡有PERC H330、H730P、H740P等，H330支持RAID0/1/10/5，不能做RAID6；H730P和H740P支持更完善，做两个RAID1对RAID卡型号没有特殊要求，主板自带或独立卡都行，唯一的硬性条件是：所有硬盘必须连接到同一张RAID卡上，否则系统里会出现两个独立的“磁盘组”,无法统一管理。

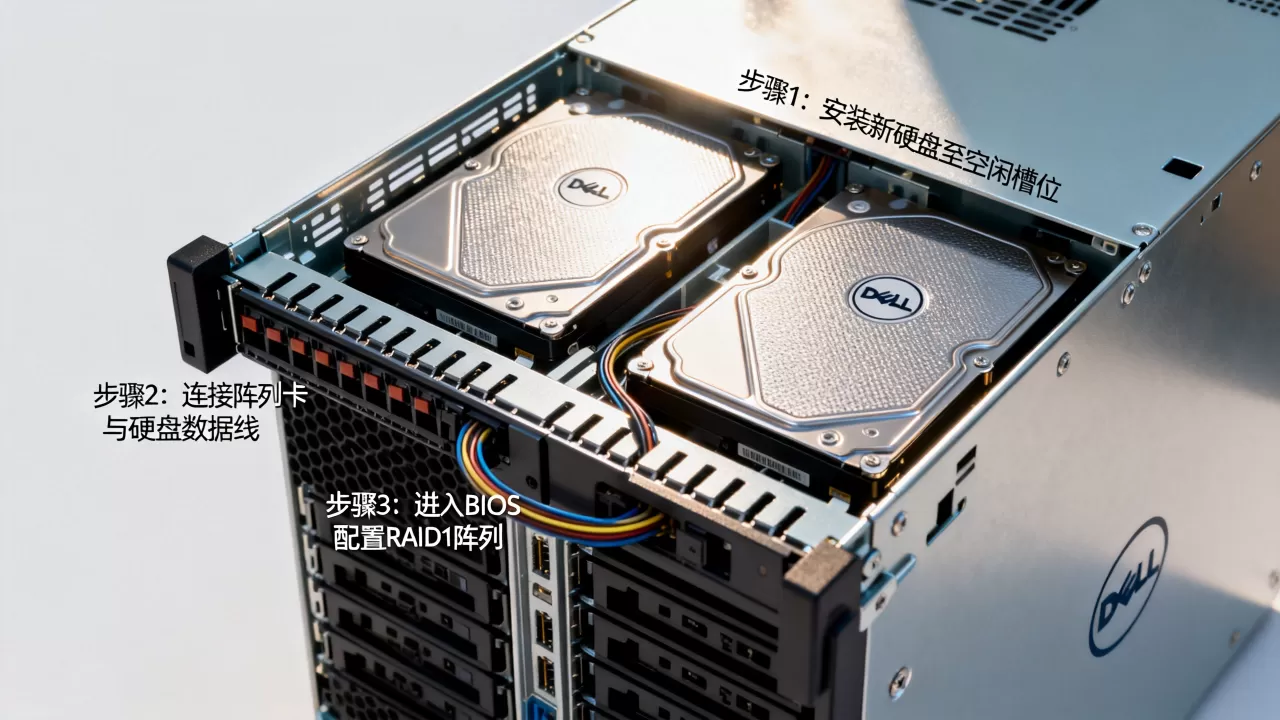

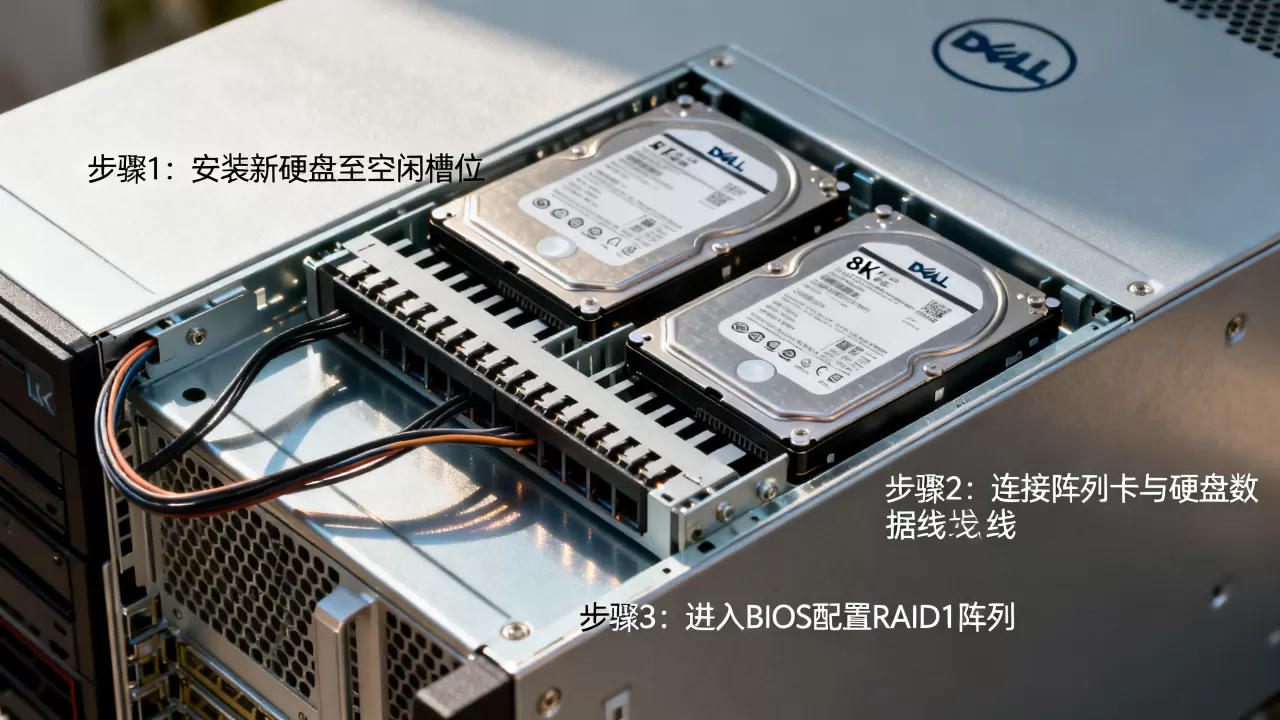

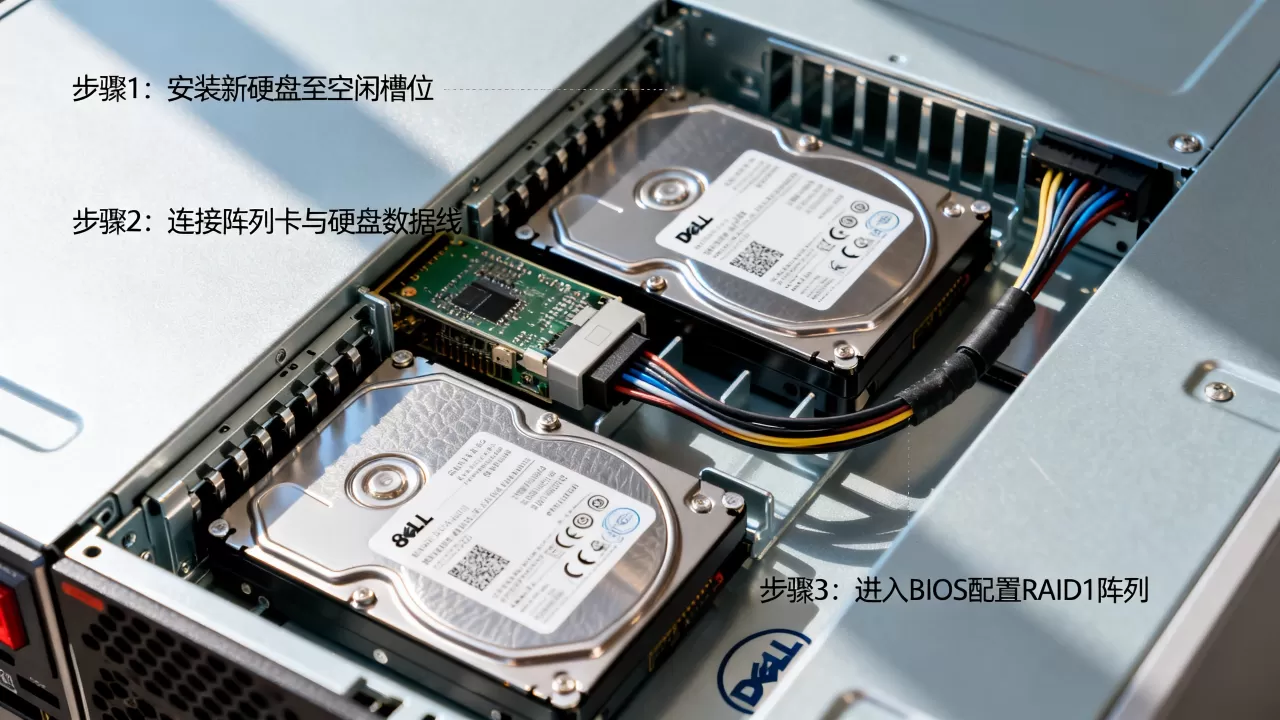

物理安装时，把硬盘插入对应槽位，戴尔PowerEdge R740/R750等机架式服务器硬盘槽位有0-11编号，推荐把系统盘放在前两个槽位（Slot 0和Slot 1），数据盘放在后两个槽位（Slot 2和Slot 3），这样后续在RAID配置界面里选盘时一目了然,不怕选错。
戴尔服务器RAID1配置步骤：从Ctrl+R到虚拟磁盘
进入RAID配置界面最常用的方式是开机自检时按Ctrl+R，这个操作在戴尔各代服务器上几乎没变过，哪怕是最新的PowerEdge R750也是同一个入口，如果服务器接显示器不方便，也可以通过iDRAC的虚拟控制台进BIOS,方法后面单独说。
戴尔服务器做两个RAID1怎么操作：创建第一个虚拟磁盘
按下Ctrl+R后，你会看到PERC配置界面，左上角显示当前RAID卡的型号，下方是已存在的虚拟磁盘列表，右侧是连接的物理硬盘，新机器或没配过RAID的机器,这里通常是空白的。
第一步，把光标移到顶部“VD Mgmt”处，按F2，弹出菜单后选择Create New VD。
第二步，在RAID级别处用方向键选择RAID 1，然后从右侧的硬盘列表里选中第一块和第二块硬盘，按方向键或空格键标记，注意千万别选错，因为有些机器的硬盘槽位编号与RAID卡扫描顺序并不完全一致,最稳妥的办法是看硬盘型号加容量来判断。
第三步，设置虚拟磁盘参数，VD Name可以写成System，Virtual Disk Size保持默认的最大容量即可，Read Policy推荐Always Read Ahead，Write Policy推荐Write Back（如果服务器有UPS电池保护），初始化方式选择No Init或者Rapid Init都行,稍后可以手动初始化。
第四步，按OK确认，第一个RAID1就创建好了，此时界面上的虚拟磁盘列表会出现一条刚建好的记录，状态显示“Ready”或“Fault Tolerance = Yes”。
创建第二个RAID1：剩余两块硬盘继续组
重复上面的过程，再按F2选择Create New VD，这次RAID级别依然选RAID1，然后选中第三块和第四块硬盘，给一个Data的名字，参数设置与前一个保持一致，按下OK后,第二个RAID1也出现了。
到这里，你就已经成功创建了两个RAID1阵列，两块物理盘组成了系统盘，另外两块物理盘组成了数据盘，系统里会看到两个独立的磁盘，容量分别是单块硬盘的大小,而不是两块加起来的容量。
初始化与确认同步状态
新创建的两个RAID1都需要初始化才能正常使用，在PERC界面里，选中刚创建的VD，按F2选择Initialization，然后选Start Init，初始化过程会清空硬盘数据，所以务必确认硬盘里没有旧数据，初始化期间两个RAID1会处于Background Init状态，服务器可以正常开关机,但最好不要重启到初始化完成。
初始化完成后，两个虚拟磁盘的状态都会变成“Ready”，还可以进入虚拟磁盘的“View”界面，检查Physical Disk的State是否为“Online”且Role为“Active”，两个虚拟磁盘各自独立同步,互不影响。
戴尔服务器RAID1配置步骤中的常见坑
第一个坑是硬盘容量不一致，很多用户手头有不同容量的旧硬盘，强行组成RAID1后，每个虚拟磁盘只能使用较小那块硬盘的容量，另一块剩余的容量直接浪费，行业共识认为，RAID1最理想的硬盘组合是同品牌、同型号、同固件版本，混用不同转速或不同缓存的硬盘，虽然能跑,但重建时会明显变慢。
第二个坑是没有及时做物理盘标记，在机架式服务器上，硬盘指示灯是闪烁的，做两个RAID1后，前面板可能出现多个硬盘同时闪烁的情况，这时候别瞎猜，到PERC界面里按
Ctrl+P进入物理盘视图，对照Enclosure和Slot Number，再拿标签纸把槽位号写在硬盘托架上,省得日后拔错盘。
第三个坑是忘了预留热备盘，既然都加两个RAID1了，说明对数据安全有要求，如果服务器还剩空槽位，建议再插一块相同容量的硬盘作为Global Hot Spare（全局热备盘），或者是给每个RAID1单独分配专用热备盘，热备盘不参与存储，只在RAID1中某块盘损坏时自动顶替，虽然没有热备盘也能手动换盘,但自动顶替能把数据丢失风险降到最低。
戴尔服务器加两个RAID1怎么操作更好？用iDRAC远程配置
不少戴尔服务器上架后不接显示器，此时可以通过iDRAC的Web界面远程配置RAID，方法如下：把网线插到iDRAC专用管理口，浏览器登录iDRAC的IP地址，进入“Storage”菜单，选中RAID卡，然后就能看到“Virtual Disk”和“Physical Disk”两个子菜单。
在Physical盘列表里，勾选前两块硬盘，点“Create RAID1”，再勾选后两块硬盘，点“Create RAID1”，iDRAC界面相比Ctrl+R有一个好处：它会显示硬盘的槽位号、序列号、状态，不太容易选错盘，配置完成后，同样需要触发初始化,iDRAC里也会有初始化按钮。
这种方式适合批量部署的场景，如果你要同时给十几台戴尔服务器加两个RAID1，一台台按Ctrl+R按到手酸，业内专家指出，在实际机房运维中，超过半数的新机器都是通过iDRAC远程初始化存储配置的,现场跑一趟只是为了插硬盘。
双RAID1与RAID10怎么选
有些用户会纠结：既然有四块盘，为什么不用RAID10？这里直接说清楚。
RAID10把四块硬盘先做两个RAID1，再组合成一个RAID0，总容量是两块盘容量之和，允许两个RAID1中各坏一块，而双RAID1是两个完全独立的虚拟磁盘，总容量同样是两块盘之和，但每个RAID1只能坏自己组里的一块,区别在于：
- RAID10对控制器透明地做条带化，性能更好,随机读写有提升。
- 双RAID1让系统和数据物理隔离，某个虚拟磁盘损坏时另一个完全不受影响,重装系统不会碰到数据盘。
如果两台服务器都是同样的四块盘，数据库服务器建议RAID10，文件服务器或业务系统建议双RAID1，没有绝对优劣,只有业务侧重点不同。
当其中一个RAID1的硬盘报警后，更换流程并不复杂，首先是定位故障盘，PERC界面里State会显示Failed，前面板指示灯同时变红，抽出故障盘，把新盘插回同一槽位，RAID卡会自动识别并激活重建，整个过程不需要进入维护模式,重建期间另一个RAID1保持正常读写。
需要注意的是，重建期间两个RAID1的读写性能都会有一定下降，因为RAID卡的I/O资源被重建任务占用，如果业务压力很大,可以适当降低重建优先级。
Q&A：戴尔服务器双RAID1常见疑问
戴尔服务器加两个RAID1后系统无法启动怎么办？
先确认系统盘对应的虚拟磁盘是不是启动了，进入Ctrl+R界面，切换到“Ctrl+N”页签，查看Bootable状态，如果第二个RAID1被设置为可引导，而第一个没有，系统就会找不到引导项，把第一个RAID1设为Bootable，重启即可，如果两个虚拟磁盘都设为Bootable，系统可能会识别混乱,最好只保留一个。
两个RAID1能分别使用不同容量的硬盘吗？
可以，但每个RAID1的可用容量受限于该组中较小硬盘的容量，比如第一组用两块480GB固态盘，第二组用两块1TB机械盘，这样两个虚拟磁盘分别得到480GB和1TB的可用空间，需要特别注意的是，不同容量的两组盘在RAID卡上完全没有冲突,只要每组内部的两块盘容量一致就行。
戴尔服务器做两个RAID1后，数据盘还需要单独备份吗？
需要，RAID1只能防止硬盘物理损坏导致的数据丢失，无法抵御勒索病毒、误删除、固件逻辑错误，无论是哪个虚拟磁盘上的数据，都应按照单独的备份策略定期备份到NAS、磁带或对象存储，RAID1保护的是硬件层，备份保护的是逻辑层，两者不能互相替代，把数据盘和系统盘分离之后，备份系统盘和数据盘可以设置不同的频率，系统盘低频备份，数据盘高频备份,这本身就是双RAID1带来的优势。
