服务器12v风扇4条线到底怎么接线,接线方法有哪些

服务器12v风扇4条线接线并不复杂:标准4pin接口的1脚是GND、2脚是+12V、3脚是转速反馈、4脚是PWM调速,黑线接负极、黄线接+12V,绿线和蓝线分别接主板测速和调速脚,若直接接电源,只接黑黄即可转动。

服务器12v风扇4条线怎么接线?先搞懂4pin线序和颜色定义

服务器风扇的4条线看着差不多,但不同厂商的颜色定义可能完全不同,直接按颜色接,有一定概率接错,最稳妥的办法是看风扇标签上的针脚定义,或者用万用表测通断。

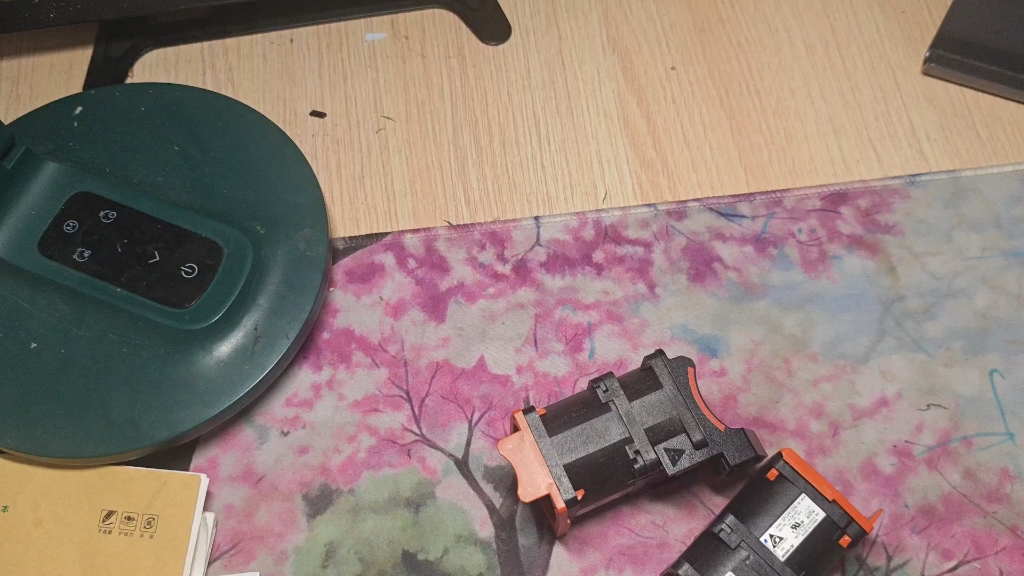

服务器风扇diy怎么接线?如何区分正负极?
加载中
服务器风扇diy怎么接线?如何区分正负极?

4线风扇接口针脚定义与颜色对照

标准4pin接口的针脚定义是行业通用规则,下表是常见定义:

针脚序号 常见颜色 功能 电压/信号
1 黑 GND地线 0V
2 黄 +12V供电 12V
3 绿 TACH转速反馈 方波脉冲
4 蓝 PWM调速 5V或3.3V方波

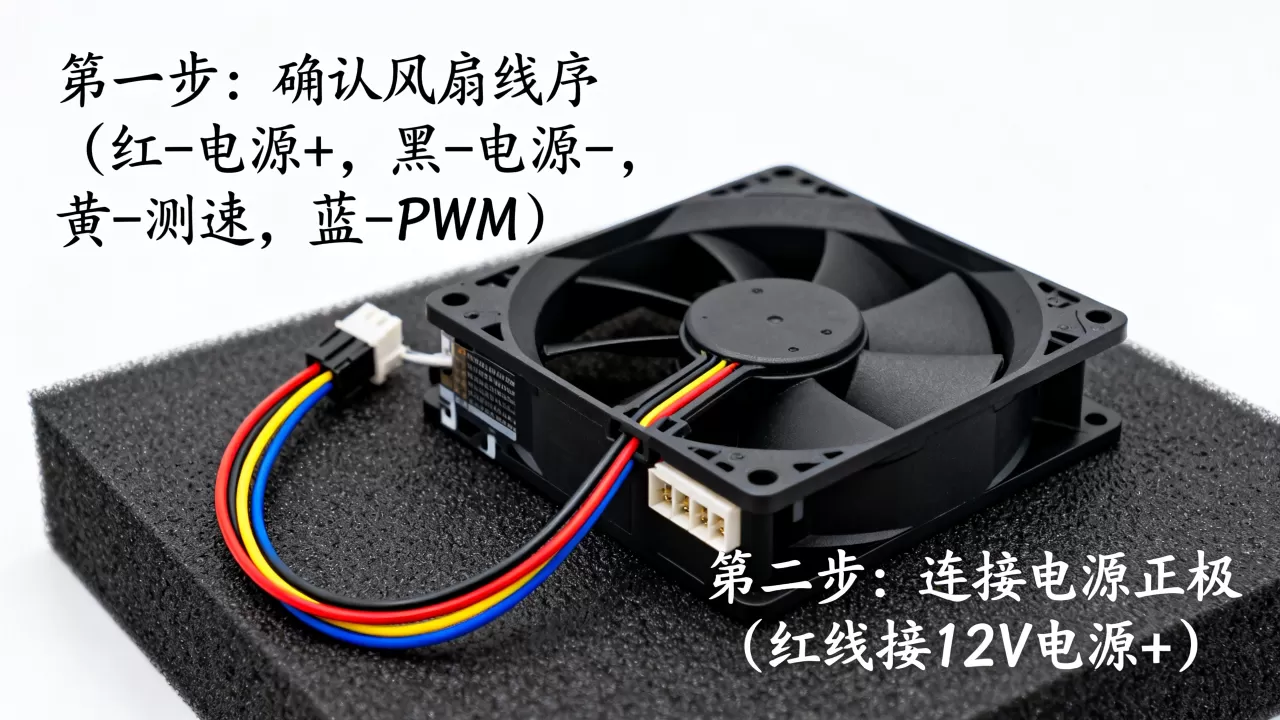

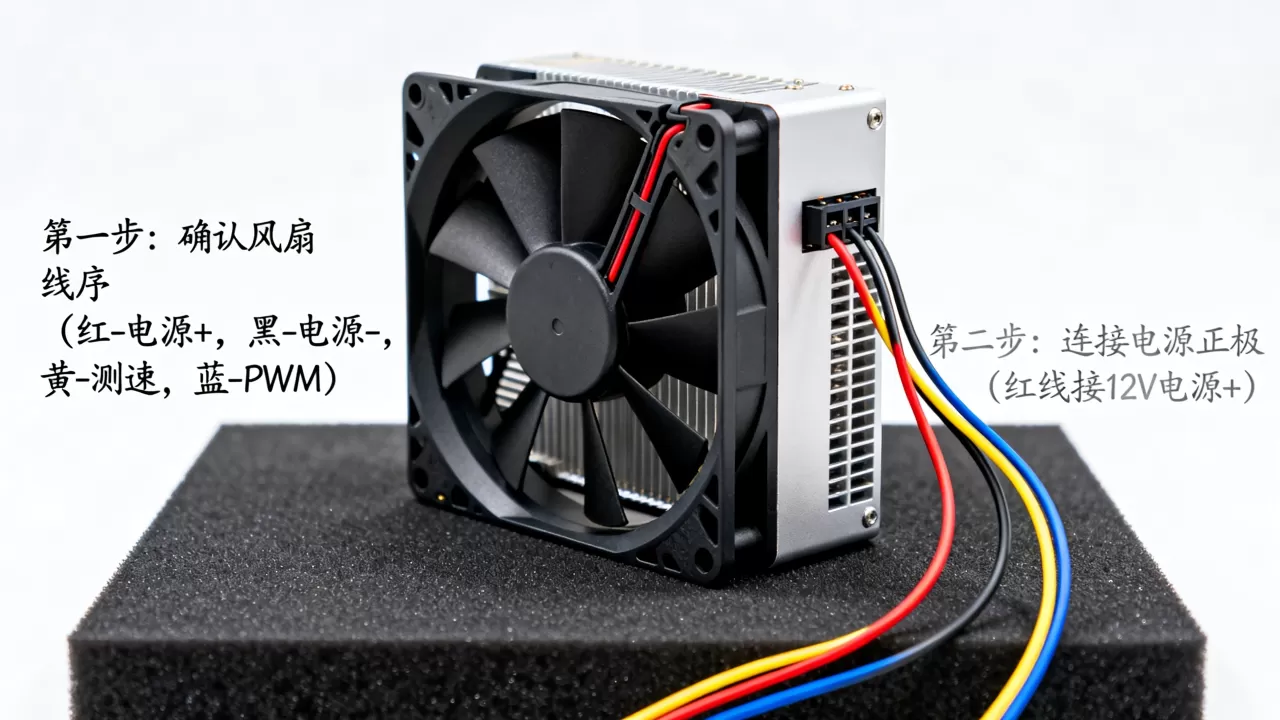

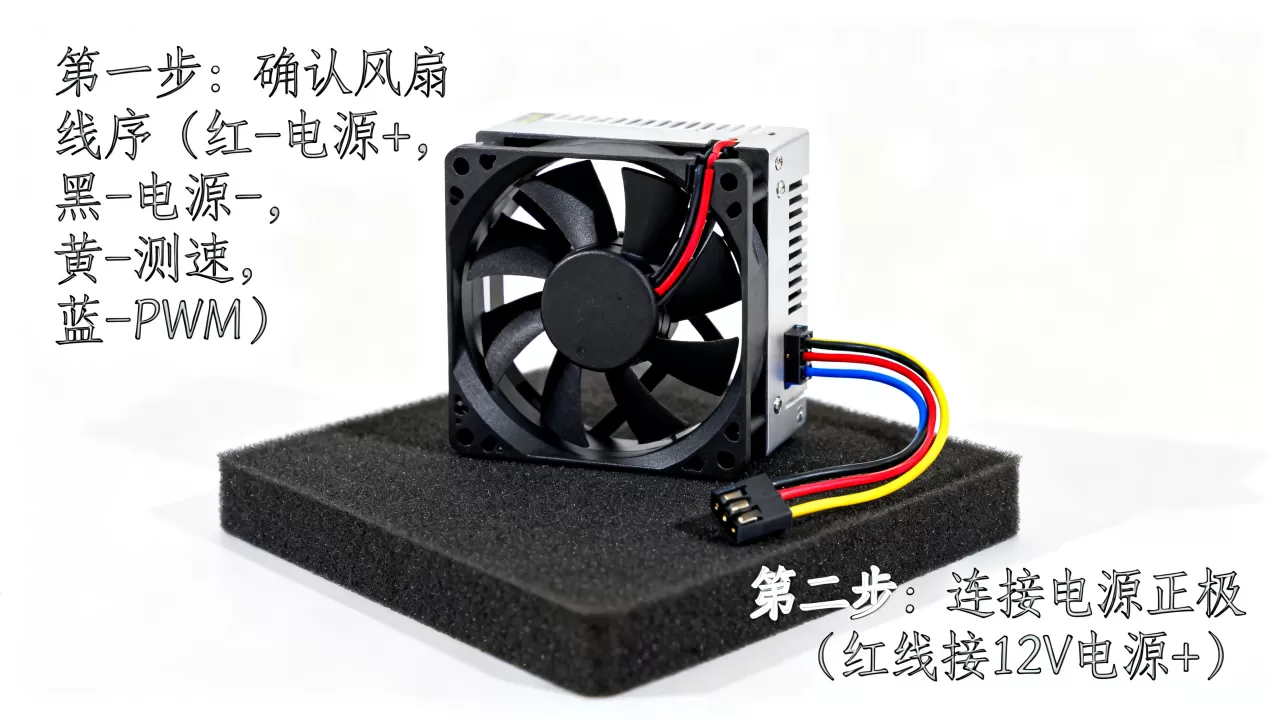

注意:部分服务器风扇会改用红、黑、黄、蓝,或者白、灰、紫等颜色。 比如某些台达、三洋风扇,红线是+12V,黑线是GND,黄线是TACH,蓝线是PWM,所以不能死记颜色,要以风扇背面标签为准。

服务器12v风扇4条线怎么接线?直接接电源的极简做法

如果只是想让风扇转起来,不要求调速和测速,只接两根线就行。

  • 找到黑线和黄线,黑线接电源负极,黄线接+12V正极。
  • 绿线和蓝线分别用绝缘胶布包好,不要让它们短路。
  • 电源可以选择12V直流电源适配器、电脑电源的D口或SATA供电口。
  • 服务器风扇启动电流较大,电源余量要留足,比如风扇标称12V 1.5A,电源最好能持续输出2A以上。

直接接电源后风扇会全速运行,噪音很大。

服务器12v风扇4条线到底怎么接线,接线方法有哪些

如果是在家里或办公室用,建议加一个PWM调速器,或者串联电阻降速。

4线风扇改2线还是接主板?不同场景接线对比

很多人纠结:是直接把4线改成2线接电源,还是插到主板4pin接口上?这取决于你的使用场景。

4线风扇改2线怎么接?适用场景与风险

改2线就是只保留供电,放弃测速和调速,操作很简单:剪掉绿线和蓝线,把黑线黄线接到12V电源上。

适用场景:

  • 机柜散热、DIY服务器机箱,主板没有多余风扇接口。
  • 风扇功率太大,主板接口带不动。
  • 只需要固定转速,不需要监控。

风险:

  • 风扇全速运行,噪音可能达到50分贝以上。
  • 无法通过软件调速,也不能查看转速。
  • 如果电源电压不稳,可能影响风扇寿命。

服务器12v风扇接主板还是接电源?对比表格

接法 调速 测速 电流限制 适用场景
接主板CPU_FAN 支持PWM 支持 通常1A-2A 小功率风扇、需要调速
接主板SYS_FAN 部分支持PWM 支持 通常1A 机箱风扇
接电源D口/SATA 不支持 不支持 电流大 暴力风扇、独立供电
接独立PWM控制器 支持 部分支持 电流大 多风扇、高功率

主板风扇接口的电流上限通常不大。 服务器风扇动辄1A以上,直接插主板可能烧毁接口,业内专家指出,主板风扇接口的持续电流最好控制在标称值的70%以内。

机房服务器散热改造中4线风扇接线实操

机房改造时,经常需要把多个服务器风扇接到一个供电上,正确做法是:

服务器12v风扇4条线到底怎么接线,接线方法有哪些

  • 用退针器把风扇端子退出来,换成杜邦头或大4pin头。
  • 压线钳压接,热缩管绝缘。
  • 多个风扇并联时,只并联黑线和黄线,绿线和蓝线不要全部并联到一个主板接口上,否则信号会互相干扰。
  • 如果需要集中调速,使用带独立PWM信号的集线器,每个风扇的PWM线单独接控制器,或者使用支持多路输出的控制器。

12v 4线风扇PWM调速接线教程:让服务器风扇安静下来

服务器风扇默认全速时,噪音像一个小型吹风机,想让它安静,就得用PWM调速。

主板PWM信号与风扇调速原理

PWM调速靠的是第4根线接收方波信号,主板发出频率约25kHz的方波,占空比越高,风扇转速越快,占空比0%时,部分风扇会停转,部分会保持最低转速。

主板CPU_FAN接口通常默认支持PWM,SYS_FAN接口有些只支持电压调速,插上4线风扇也可能无法PWM调速,需要进BIOS查看风扇控制模式,手动切换为PWM。

服务器风扇4条线如何实现手动调速?电阻与PWM控制器方案

如果不想接主板,可以手动调速。

串联电阻方案:

  • 计算:风扇额定电流0.5A,想从12V降到7V,需要电阻(12-7)/0.5=10欧姆。
  • 电阻功率至少2.5W,建议用5W水泥电阻。
  • 串联在黄线上,黑线直通。
  • 缺点是电阻发热,效率低。

PWM控制器方案:

  • 买一个12V PWM调速器,输入端接电源,输出端接风扇。
  • 风扇的4条线全部接控制器对应端子。
  • 支持旋钮调速,部分带测速显示。
  • 效率高,发热小。

服务器12v风扇4条线怎么接线?测速线接法注意事项

测速线输出的是频率信号,不是电压信号,主板端通常有上拉电阻,直接插上就能读转速,如果接单片机或树莓派,需要外接10kΩ上拉电阻到5V,否则读不到信号。

用万用表测绿线对地电压,正常应该在2V到5V之间波动,如果始终是0V或12V,说明测速电路有问题。

服务器12v风扇4条线到底怎么接线,接线方法有哪些

北京地区服务器风扇接线端子价格与采购建议

动手接线少不了配件,在北京地区,中关村电子市场、淘宝、京东都能买到。

服务器风扇接线端子多少钱?常见配件价格区间

  • 杜邦头、XH2.54端子:几元一包。
  • 退针器:十几元到几十元。
  • 压线钳:几十元到一百多元。
  • 热缩管:几元一米。
  • 12V PWM调速器:十几元到五十元。

一套基础工具下来,通常不到一百元。 如果只是接一两个风扇,买成品转接线更划算,成品4pin转大4pin线,价格在几元到十几元。

服务器12v风扇4条线怎么接线?安全与故障排查

接线后如果风扇不转,按以下步骤排查:

  • 用万用表测黄线对黑线电压,应该是12V左右。
  • 测黑线对电源负极是否导通。
  • 检查绿线蓝线有没有短路。
  • 换一个风扇测试,判断是风扇坏还是线接错。
  • 如果风扇转一下就停,可能是电源功率不足,或者PWM信号占空比太低。

服务器12v风扇4条线怎么接线?常见问题Q&A

4线风扇绿线和蓝线不接可以吗?

可以,只接黑线和黄线,风扇会全速运行,绿线和蓝线悬空不影响转动,但失去测速和调速功能,悬空线要用绝缘胶布包好,避免碰到其他针脚。

服务器12v风扇4条线接反了会烧吗?

会。+12V和GND接反,可能烧毁风扇内部的驱动芯片,多数风扇有防反接二极管,但并非全部,接线前务必确认线序,最好用万用表测一下。

12v 4线风扇可以直接接电脑电源吗?

可以,电脑电源的D口或SATA口提供12V和5V,黄线是12V,黑线是GND,把风扇黄线接电源黄线,黑线接电源黑线即可,如果风扇有红线,通常是5V或测速线,不要接到12V上。
