机械画图服务器没有统一标准答案，市面上主流选择分为三类：本地图形工作站、云服务器（含云工作站）以及机架式专业渲染服务器，具体选型取决于你的团队规模、软件生态和预算。
机械画图服务器到底解决什么问题
很多工程师第一次接触这个概念时,脑子里想的是“不就是一台高配电脑吗”，其实机械画图服务器和普通办公电脑的核心区别在于持续高负载下的稳定性和多用户并发访问能力，你用SolidWorks画一个几百个零件的装配体，普通电脑风扇狂转、画面卡死，而一台合格的机械画图服务器能让你在旋转视图、添加配合关系时依然流畅。
这背后的关键硬件不是CPU,也不是内存，而是专业图形显卡，机械设计软件（如SolidWorks、Creo、NX）的实时渲染和线框显示高度依赖OpenGL性能，游戏显卡在这类专业软件里反而容易出兼容性问题。
机械画图服务器有哪些类型
行业里没有严格统一分类,但按照部署形态和硬件定位，大致可以分成三派：传统本地工作站、云服务器（云工作站）和机架式集中渲染服务器。

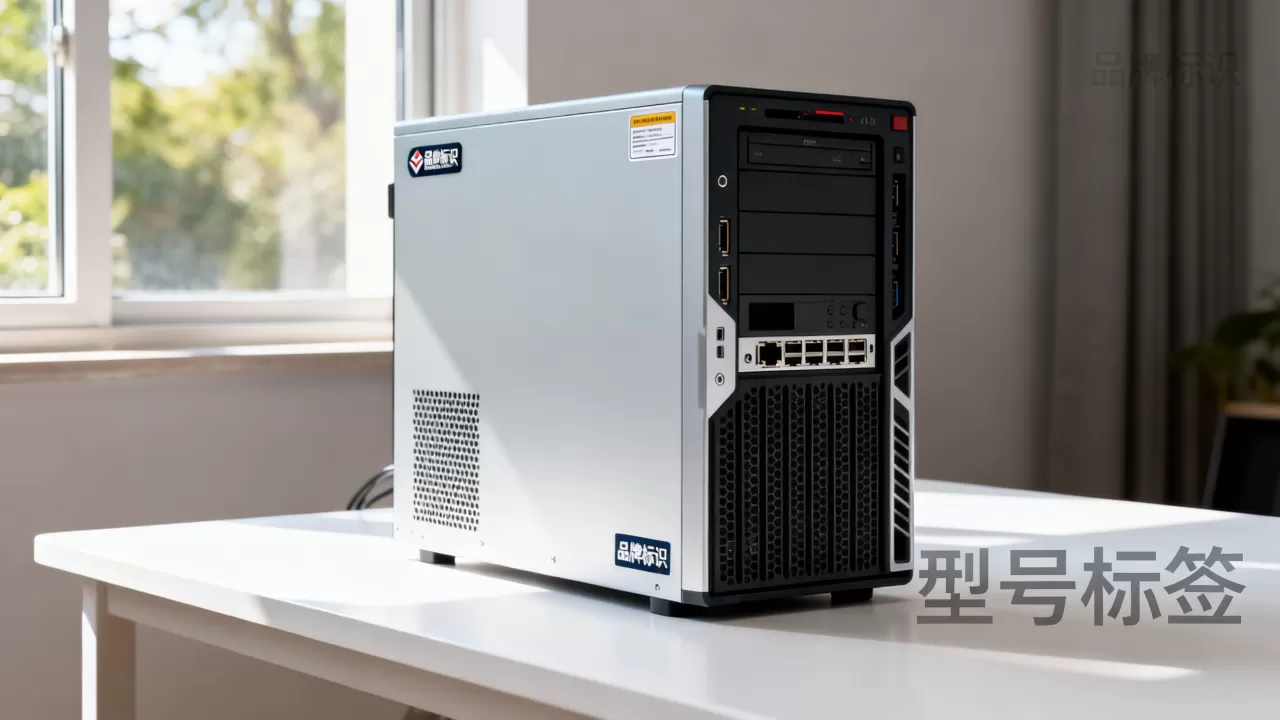

塔式图形工作站：单机侠的最爱
这是最常见的形态,外观就是一台大机箱，放在工位旁边，优点是扩展性强、维护简单、价格相对透明，戴尔Precision系列、惠普Z系列是这一领域的常青树，适合几个人小团队，每人一台独立使用，互不干扰。
这类机器配置通常围绕一颗高性能CPU（如英特尔至强W系列或酷睿i9）、32GB起步的内存以及一块NVIDIA RTX A系列专业卡或者Quadro系列显卡，值得一提的是，如果你做的是简单的二维工程图（AutoCAD为主），一块入门级专业卡就完全够用。

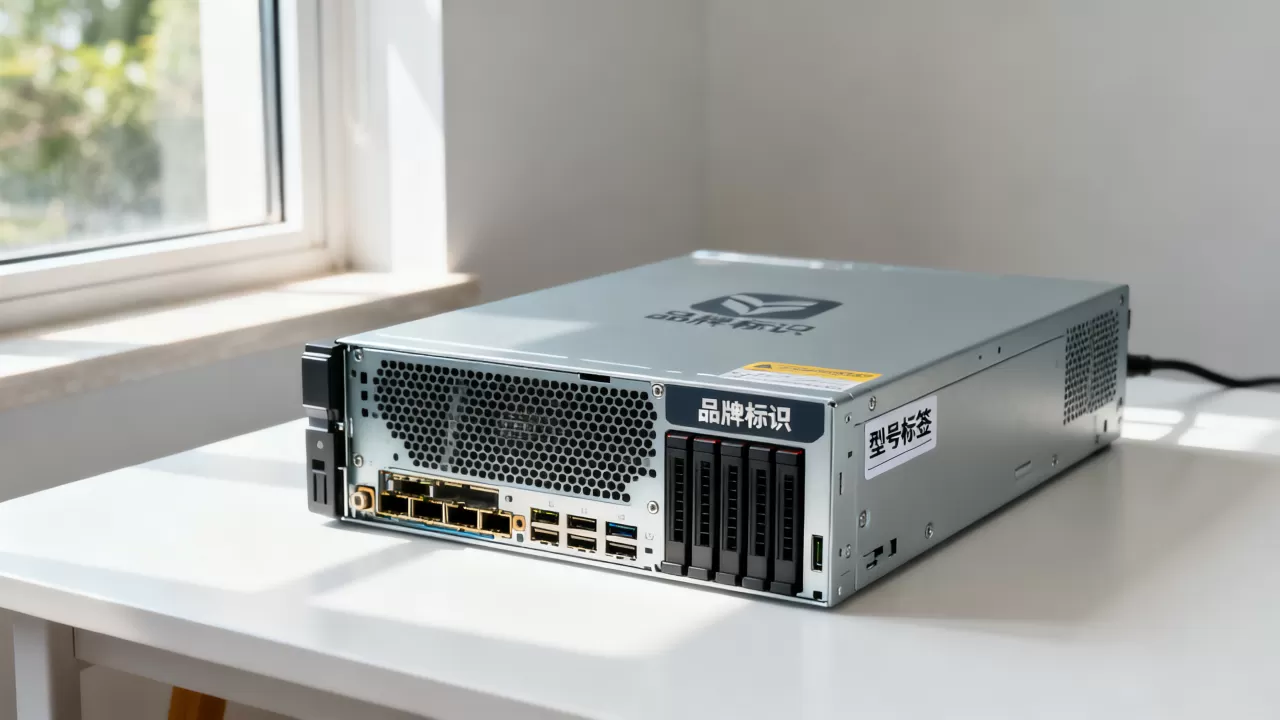

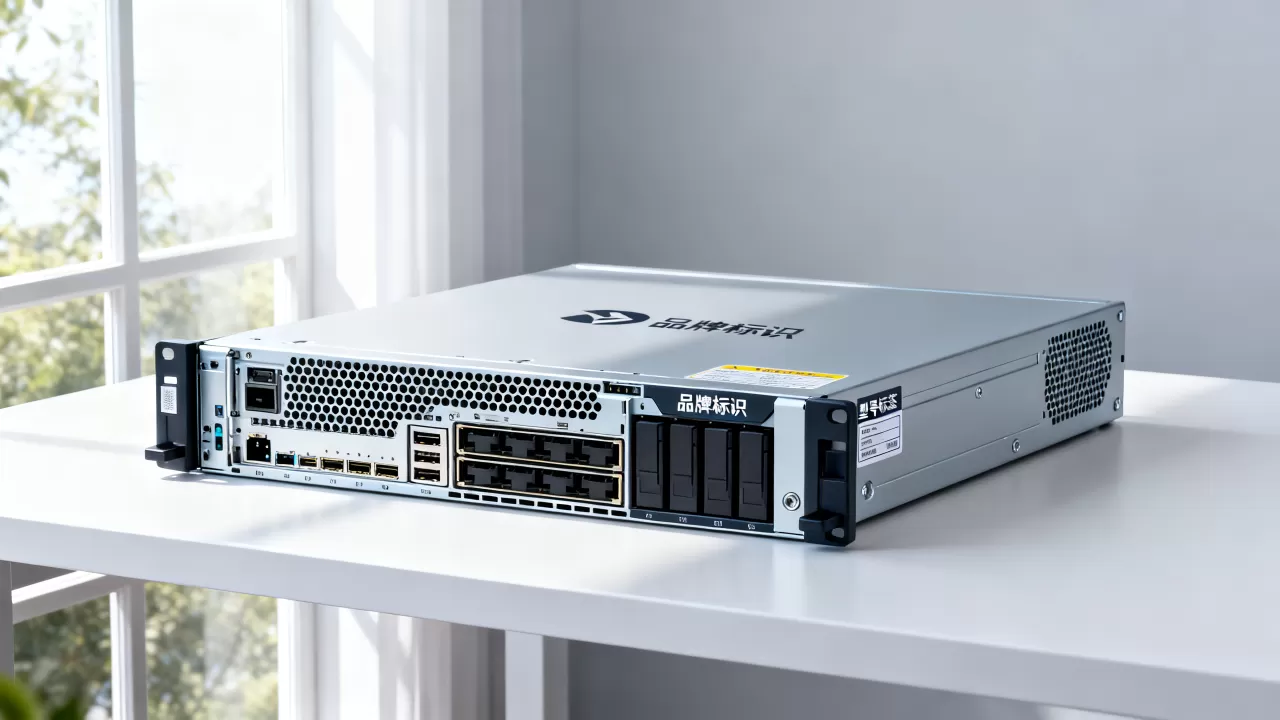

机架式专业渲染服务器：渲染农场的核心
如果你团队做的是大型装配体动画、产品级效果图，或者需要频繁输出高质量渲染图，那机架式服务器是更优解，它们被安装在标准机房机柜中，通常配备双路CPU、大容量ECC内存以及一至多块专业显卡，相比塔式工作站，它们不配显示器、不配键盘鼠标，只干一件事计算。
使用时,工程师在本地电脑建好模型，通过网络将任务提交到服务器上进行渲染计算。
机械画图云服务器：近年来的新热点
云服务器是近年来讨论度最高的方案,你不买实体硬件，而是从云服务商（如简米云、华为云、酷番云）租借一台配置好专业显卡的云主机，工程师只需要一台普通的轻薄笔记本，安装远程控制软件，就能流畅操作市面上的主流机械设计软件。
这种模式非常适合异地办公、工程师弹性扩容、短期项目等场景，资深设计团队尤其喜欢用云工作站来处理临时增加的考核任务或应对特定项目的峰值负载。
机械画图服务器配置要求怎么定
这是追求性价比、避坑的关键环节，很多第一次采购的人习惯性堆CPU核心数，结果钱花了但软件运行依然卡顿，从实操角度看，优秀的机械画图服务器配置应该遵循以下原则。
CPU核心数：别盲目追求昂贵型号
SolidWorks、Inventor这类软件，绝大部分操作都只吃单核主频，只有渲染和有限元分析才能吃满全核，选择一款高主频、能够睿频到4.5GHz以上的处理器，搭配6到8个物理核心，比盲目选择十六核的低频处理器更贴近实际办公体验。
内存容量：32GB是黄金起步点
机械设计软件对内存的胃口极大,尤其是当你打开多个大装配体、后台还在运行渲染任务时，16GB内存很快会告急，目前主流采购方案是双通道共32GB起步，条件允许可以预留插槽升级，未来扩充到64GB，机械硬盘做照片库是够用的，但做设计素材库就明显力不从心。
专业显卡与入门级绘图显卡的取舍
这一项是经常被忽视,也是最容易留下遗憾的部分，行业共识认为，决不要使用纯游戏电竞显卡来绘制工业三维模型，虽然操作界面同样有流畅度，但在驱动稳定性、抗锯齿线条质量层面肉眼可见断层，至少选择NVIDIA RTX 2000系列专业显卡起步，或者选择搭载NVIDIA T1000及以上型号的老款Quadro系列。
存储组合必须用到固态
现代三维软件几乎都在频繁调用硬盘交换数据,单纯使用机械硬盘会造成明显的模型加载卡滞，机械画图服务器的存储方案应当采用NVMe固态硬盘做系统盘和软件盘，仓库盘（存放归档设计数据）则可以考虑大容量机械硬盘或NAS网络存储。
机械设计服务器品牌与硬件定位
了解有哪些厂商在做这件事,有助于快速框定预算区间。
| 品牌/方案 | 代表产品定位 | 适合规模 | 备注 |
|---|---|---|---|
| 戴尔 | Precision塔式系列 | 小团队，个人单机需求 | 整机质保稳定，老牌型号广泛 |
| 惠普 | Z系列工作站 | 专业设计师个人使用 | 显示调校和静音表现较好 |
| 联想ThinkStation | P系列塔式/机架式 | 中型企业 | 本土渠道服务体系成熟 |
| 云服务商 | 简米云/酷番云GPU服务器 | 跨地域协作、短期任务 | 按小时计费，随用随停，配置灵活 |
| 组装（兼容机） | 自购配件DIY | 熟悉硬件的老手 | 性价比高，但需要自己对兼容性负责 |
机械画图云服务器怎么选的实操建议
如果你决定走云服务器路线,这类方案的选型逻辑和本地机有很大区别，云厂商的实例规格非常多，但给机械设计用的核心筛选逻辑只有两条CPU主频要尽可能高，必须附带专业级显卡实例。
按使用习惯,推荐操作路径是：登录主流云厂商控制台 -> 在“云主机”或“GPU云服务器”分类中 -> 筛选出包含NVIDIA T4、A10或RTX4000等专业渲染卡规格的实例，再根据不同尺寸结构体的模型进行测试。
通过远程桌面协议连接后,SolidWorks和UG NX这类软件的实际体验和本地机几乎没有区别，正是这种即开即用、用完释放的特性，让机械画图云服务器逐渐成为电商设计团队和外包工作室的常用工具。
机械画图服务器的价格参考与预算分布
价格波动比较大,从一两万到十几万都有，这里分享一个特别考验采购决策的常见场景：一个五人的非标自动化机械设计团队，日常使用SolidWorks画中小型装配体，偶尔出渲染图所需的大致预算比例。
典型的预算分配逻辑体现为单台主机2.5万-3.5万元左右为效益峰值，这档预算足以覆盖i7或至强W系列处理器、32GB内存、500GB NVMe固态与一张RTX A2000显卡，达到这个配置，五人团队的日常改动设计就不会有卡顿感，如果预算再往上追加，增加内存容量或存储扩容的优先级要高于换购更贵的显卡，这点在机械设计领域尤其明显。
如果你的团队全部转向云服务器方案,整体预算可以省出不少前期硬件投入，但长期来看，按年付费的云主机租用费可能会超过同等配置的本地工作站，对于常年项目较满的公司，
一次性的本地部署成本反而更低。
机械画图服务器哪家服务好：采购与售后避坑指南
不少采购者会在电商平台搜索“机械设计电脑整机”之类的商品，这些店铺质量良莠不齐，从多个角度了解，才能真正筛出合适的供应商。
务必选择支持专业软件满载运行测试的商家，下单前可以要求对方安装SolidWorks或者UG等测试软件，远程操作给你看一个千件级装配体打开时的表现，能提供实机演示的商家，一般对配置的协调性更有信心。
关注专业显卡的驱动认证，很多便宜的整机搭配游戏卡，虽然跑分不低，但实际绘制时可能出现各种奇怪的面缺失、花屏等异常情况，购买前一定要确认整机是否采用“NVIDIA Studio”驱动或专业卡专属驱动平台。
再有一点值得注意：如果你处于偏远地区或三线城市，售后维修的响应速度可能比较重要，选择戴尔、惠普这类全国联保整机品牌会更省心，哪怕多花一些成本也是值得的。
机械画图服务器常见疑问详解
机械画图服务器能不能用Mac电脑替代？
如果你的核心设计软件是SolidWorks、UG NX或者Creo，那答案几乎是否定的，这些软件要么没有Mac版本，要么在虚拟机中运行存在显示性能损耗，如果你是做轻量级建模或渲染，Mac的硬件解码能力尚可，但工程机械设计的核心场景还是离不开Windows生态下的专业显卡驱动匹配。
机械画图云服务器对网络带宽的要求高吗？
没有想象中那么高,远程操作时的画面流媒体对上行带宽要求不高，通常20Mbps稳定的企业宽带就能获得不错的体验，实际操作中更影响流畅度的是网络延迟，所以选择离你地域最近的云节点很关键，能有效降低拖影和操作不同步的现象。
小团队刚起步，预算有限，优先加内存还是换更好的显卡？
优先确保内存32GB容量充足,内存不足会导致系统调用硬盘虚拟内存，产生严重的操作卡顿，这种停滞是显卡无法弥补的，当32GB够用之后，如果旋转模型或实时渲染依然吃力，届时再升级显卡，顺序调整的效益差异会根据软件占用情况有较大不同。
首发原创文章，作者：王坚，如若转载，请注明出处：https://idctop.com/article/732116.html
