虚拟机下载PLC后，正确配置的关键在于网络模式选型与IP地址规划，核心步骤是先切换为桥接模式、再统一PLC与虚拟机的IP网段、最后在软件中指定通信接口。

虚拟机与PLC通信前，先搞清楚网络模式的三个选项

很多人第一次在虚拟机里装好博途或GX Works后，兴冲冲打开通信诊断，结果扫描不到PLC，排查半天，问题大多出在虚拟机网络模式上，VMware和VirtualBox默认给虚拟机分配的是NAT模式，这种模式下虚拟机可以上网，但外部设备主动访问虚拟机非常困难，而PLC通信恰恰需要外部设备找到你。

加载中

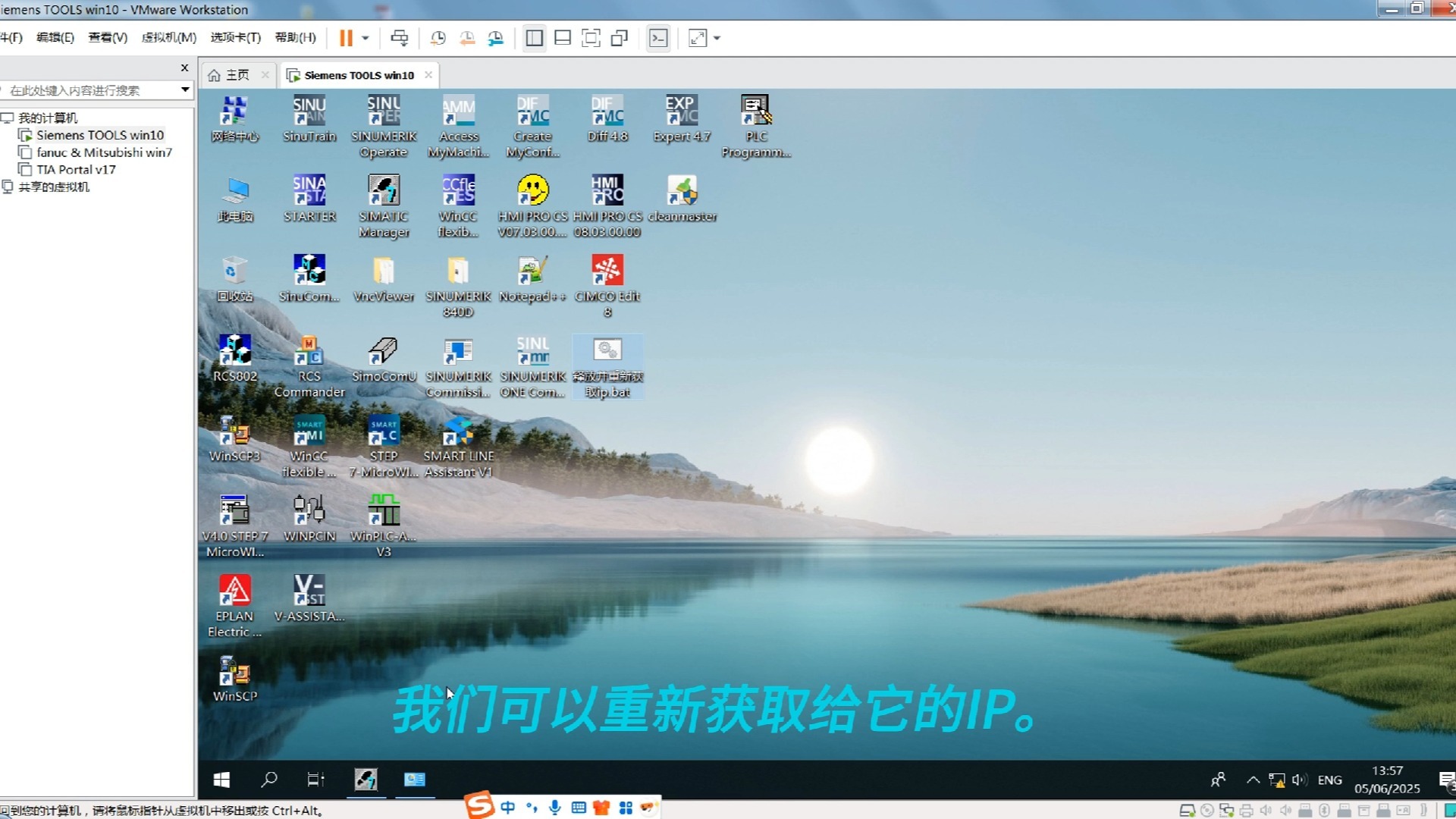

用虚拟机里的软件连接PLC等硬件及网络详细设置

张工玩数控

308429-

原视频地址

桥接模式是最稳妥的工程选择

把虚拟机的网络模式改成桥接模式,相当于让虚拟机直接用物理网卡和局域网里的设备对话，此时虚拟机、PLC、工程师电脑都处在同一个物理网络里，广播帧、TCP/IP报文都能正常穿透，行业内做现场调试的工程师，百分之九十九都是这样用的，操作路径是：VMware菜单栏“虚拟机”→“设置”→“网络适配器”→选中“桥接模式”，然后勾选“复制物理网络连接状态”，VirtualBox则在“设置”→“网络”→“连接方式”里改为“桥接网卡”，并选择你电脑当前正在用的那张物理网卡，别选成无线网卡或者虚拟网卡。

NAT模式和仅主机模式为什么不适合

NAT模式下虚拟机与PLC不在同一个二层网络,PLC的请求到达不了虚拟机，虚拟机的广播报文也出不去，仅主机模式更极端，它只让虚拟机和宿主机通信，和外界完全隔离，这两种模式偶尔用于离线仿真或者特殊测试，例如用S7-PLCSIM做纯逻辑验证时可以不连PLC，但一旦涉及真实硬件，桥接模式几乎是唯一可选项。

虚拟机与PLC通信IP地址怎么设置，请记住一个网段原则

网络模式改好之后,通信还连不上，大概率是IP地址各说各话，PLC、虚拟机、物理电脑的IP地址必须处于同一网段，且前三位数字完全一致，最后一位不能重复。

以西门子S7-1200为例的地址分配步骤

比如PLC的IP地址是192.168.1.10，子网掩码255.255.255.0，那么虚拟机的Windows系统就要设置成192.168.1.50，物理电脑的网卡设置成192.168.1.60，三个地址的前三段都是192.168.1，最后一位分别是10、50、60，互不冲突，操作路径：虚拟机里的“控制面板”→“网络和共享中心”→“更改适配器设置”→右键本地连接→“属性”→双击“Internet协议版本4(TCP/IPv4)”，填入上述地址。

三菱FX系列不要忽略PLC起始地址

三菱FX5U或者Q系列的选择比较特殊,如果你用的是以太网模块，同样遵循同网段原则，但还要注意PLC侧的IP地址起始范围，FX5U默认的IP地址可能是192.168.3.250，而GX Works3里新建工程时，CPU模块参数里会显示“IP地址设置”，必须把这个地址和虚拟机的虚拟网卡地址放在一个网段里，GX Works3的通信设置界面中，“直接连接设置”里的IP地址要和PLC实际地址完全对应，否则无论怎么刷新都找不到目标。

虚拟机运行博途如何连接PLC，打开软件前的三处必备设置

博途（TIA Portal）是工程师最常装进虚拟机的软件，它比较挑环境，很多人装了博途V17或V18，在虚拟机里打开却找不到设备，原因不在软件本身，而是虚拟机的USB控制器和网络接口没有被正确透传。

设置虚拟机的USB控制器和网络接口

把USB控制器设置为USB 3.1兼容模式，这样如果你是USB转网口调试线，数据才能稳定传输，接着确认虚拟机“网络适配器”选择的是桥接模式，不是自定义特定网络，很多初学者在VMware里看到“自定义特定网络”就随手选了一个，结果虚拟机的IP地址和物理机的物理网卡走的是不同路径，这相当于两根水管根本没有接通。

在博途中选择正确的PG/PC接口

打开博途项目后,点击左侧“项目树”里的“在线访问”，展开你的网卡名称，右键选择“属性”，把PG/PC接口的类型设置为“PN/IE”，并勾选你正在用的物理网卡，博途里经常出现两个相似的选项：一个是“Realtek PCIe GbE Family Controller”，另一个是“VMware Virtual Ethernet Adapter”，你需要选前者，因为后者只是VMware自己创建的虚拟网卡，连的是NAT或仅主机网络，PLC根本感知不到。

若扫描不到，直接按IP地址添加设备

如果在线扫描仍然看不到PLC,不要继续刷新，直接在博途的“可访问设备”里双击“添加设备”，输入PLC的IP地址，例如192.168.1.10，点击连接，博途会绕过在线扫描，直接尝试与目标IP建立通信，很多情况下，扫描失败是组播报文没有返回，但单播的TCP连接可以成功，这个思路能解决一半以上的虚拟机通信问题。

虚拟机与PLC通信时网卡MAC绑定的坑，未分配物理网卡限制

虚拟机的网卡MAC地址是基于虚拟网卡生成的,和物理网卡的MAC不同，部分PLC的以太网模块支持MAC地址过滤，如果你之前把PLC的通信设置里配置了“允许访问的MAC列表”，那么虚拟机的MAC地址不在列表内，通信就会被拒绝。

解决方法是两种：第一，把VMware虚拟网卡的MAC地址改成和物理网卡一致，操作路径是“虚拟机设置”→“网络适配器”→“高级”→取消勾选“使用默认MAC地址”，手工填入物理网卡的MAC，第二，进入PLC的系统块或以太网模块设置里，把虚拟机的MAC地址加入白名单，第二种方法更推荐，因为改MAC可能造成Windows网络标识冲突，导致虚拟机里其他依赖网络的服务异常。

虚拟机与PLC之间PING不通的三个排查视角

PING是检验二层和三层连通性的第一道工具,在虚拟机里打开命令提示符，输入PING PLC的IP地址，看是否有回复，如果PING不通，依次排查三个点。

防火墙与安全软件拦截

Windows自带的防火墙会拦截PING请求和PLC的TCP连接,最省事的办法是打开“控制面板”→“Windows Defender防火墙”→“关闭公用网络防火墙”，这一步在虚拟机里操作不影响宿主机安全，因为虚拟机本身只是你的临时调试环境，如果公司安全策略不允许关防火墙，就在“允许应用通过防火墙”里添加博途、GX Works3以及PING服务(ICMPv4-In)，并勾选“专用”和“公用”两个网络类型。

物理网卡IP叠加导致的路由冲突

桥接模式下,虚拟机的网络流量要经过物理网卡转发，如果物理网卡本身也被设置了固定的IP地址，而该地址与虚拟机的IP地址不在一个网段，就可能出现路由优先级错误，例如物理网卡IP是192.168.0.5，虚拟机IP是192.168.1.50，PLC是192.168.1.10，此时虚拟机的数据包发出后，物理网卡发现目标地址不在自己的局域网段，就会尝试走默认网关，而默认网关通常指向路由器（例如192.168.0.1），路由器不知道192.168.1.x这个网段在哪里，数据包就被丢弃了，解决方法是把物理网卡设为“自动获得IP地址”，或者把物理网卡的IP也改成192.168.1.x网段。

虚拟机的虚拟网卡被禁用或桥接到了错误网卡

打开VMware的“编辑”→“虚拟网络编辑器”，查看VMnet0（桥接模式对应的虚拟网络）绑定的外部网络是哪一张网卡，如果你的电脑同时插着有线网卡和无线网卡，VMware默认会自动选择，但自动选择有时会挑中无线网卡，而PLC和你的电脑都连着同一个有线交换机，那么虚拟机发出的报文经过无线网卡走无线链路，根本到不了交换机，手动把桥接目标固定为有线网卡，再重启虚拟机网络服务或直接重启虚拟机。

配置完成后如何验证通信已经在工作

确认无误后,在虚拟机里打开博途的“在线”面板，点击设备名称，如果底下出现黄色的“PN/IE”连接图标，表示通信已建立，再在梯形图编辑器里点击“监控”按钮，能看到程序的实时通断状态为绿色高亮，说明数据交互正常回读。

对于三菱用户,GX Works3的“在线”→“连接目标”中，点击“通信测试”按钮，若弹出“与FX5U连接成功”对话框，说明通信链路完全打通。

虚拟机下载PLC后常见问题解答Q&A

虚拟机里的PLC软件下载程序到真实PLC时，总提示“无响应”怎么办？

先确认下载路径不是USB直连,如果用网线，检查虚拟机桥接模式是否选中了正确网卡，用PING验证基础链路，再用“端口已占用”视角检查，有没有别的调试软件同时占用PLC端口，例如西门子的Step7和博途同时打开就会互抢通讯资源，关闭多余软件即可解决。

虚拟机拨号上网时，PLC通信会断开吗？

会,拨号连接（如4G上网卡）获得新的IP地址后，路由表发生变化，虚拟机发出的PLC报文可能被错误路由到拨号接口，行业共识是拨号上网和PLC在线调试同时进行会严重影响通信稳定性，建议断开拨号连接或设置静态路由，指定PLC网段走有线网卡网关，虚拟机的通信超时时间一般为10秒，短时间内抢线不成功会导致软件抛错，重新点击“在线”即可恢复。

虚拟机版本的博途V16可以连接S7-1200的固件V4.5吗？

支持,但需要安装对应的HSP（硬件支持包），如果不安装HSP，博途会提示设备版本不匹配，无法下载，在博途的“选项”→“管理硬件支持包”里检查是否包含了S7-1200固件V4.5的GSD文件或HSP文件，没有的话从西门子技术支持网站下载离线安装包，当代谢博途V13及以下版本不支持该固件版本，建议升级软件或降低PLC固件，不过降低固件需要专用工具，多数情况下升级软件更现实。

虚拟机下载PLC的本质就是把电脑的物理通信口让渡给虚拟系统,所有网络层配置都围绕“让虚拟机和PLC认为自己在同一个局域网”展开，按本文顺序，先改网络模式为桥接、统一IP网段，再在PLC软件里指定正确的PG/PC接口，最后用PING与在线监控验证结果，这套流程在西门子和三菱设备上已经被大量验证，适合大多数虚拟机调试场景。
