服务器差分500KHZ频率信号，核心解决路径是：通过可编程时钟芯片或FPGA内部PLL生成差分时钟，再经LVDS/LVPECL驱动器输出，配合正确的终端匹配电阻完成信号传输。
在我接触过的服务器硬件调试项目里，不少朋友拿到“差分500KHZ”这个需求时，第一反应是拿信号发生器直接怼上去，这种做法在实验室验证原理时可行，但放到服务器主板上长期运行，很容易被噪声和时序抖动拖垮，今天我从硬件选型、软件配置到信号验证,把整套操作流程捋清楚。
差分500khz频率可以从哪几个方向入手
先明确你的应用场景是PWM方波还是正弦时钟
差分500KHZ这个需求在服务器领域通常分两类：一类是给风扇转速控制用的PWM方波差分信号，另一类是给音频或数据采集板卡用的正弦差分时钟，这两类的做法完全不同,确认错了方向会白折腾好几天。
- PWM方波差分：重点在上升沿陡峭度和占空比精度,用LVDS驱动器加简单分频器就能实现。
- 正弦差分时钟：重点在相位噪声和频率稳定度,需要使用锁相环芯片做闭环控制。
低成本方案与高精度方案的取舍
如果项目预算卡得紧，服务器主板自带的25MHZ晶振配合分频器，分频到500KHZ是最省钱的路子，但行业共识认为，分频方式容易引入累积抖动，千兆网卡或NVMe控制器这类对时序敏感的场景,建议直接用专用时钟发生器。
差分500khz信号硬件配置实操
时钟芯片和晶振的选型要点
目前市面上主流的做法是选用带有I2C接口的可编程时钟芯片，比如Si5351、AD9528这类型号，选型时注意看两个关键参数：输出驱动能力是否支持差分标准，以及频率分辨率能不能精确落到500.000KHZ。
实际配置步骤按下面顺序走：
- 确认芯片供电电压，差分输出幅度通常需要3.3V或2.5V供电
- 查阅数据手册的寄存器映射表，找到分频器配置寄存器
- 计算分频系数：VCO输出频率除以目标频率，取整后写入寄存器
- 配置输出使能位，选择LVDS或LVPECL模式
- 写入后回读寄存器，确认配置生效
差分线路的硬件连接细节
差分信号忌讳单端走线，必须成对布线，在服务器主板设计中，需要把这两根线走成100欧姆差分阻抗的微带线或带状线，深圳华强北不少硬件工程师做样板时贪快，直接飞线出来调试，结果信号反射严重,频率直接飘到480KHZ。
正确的接法是：
- 发送端串接50欧姆电阻做源端匹配
- 接收端在差分对之间跨接100欧姆终端电阻
- 走线长度差控制在5毫米以内，保持等长

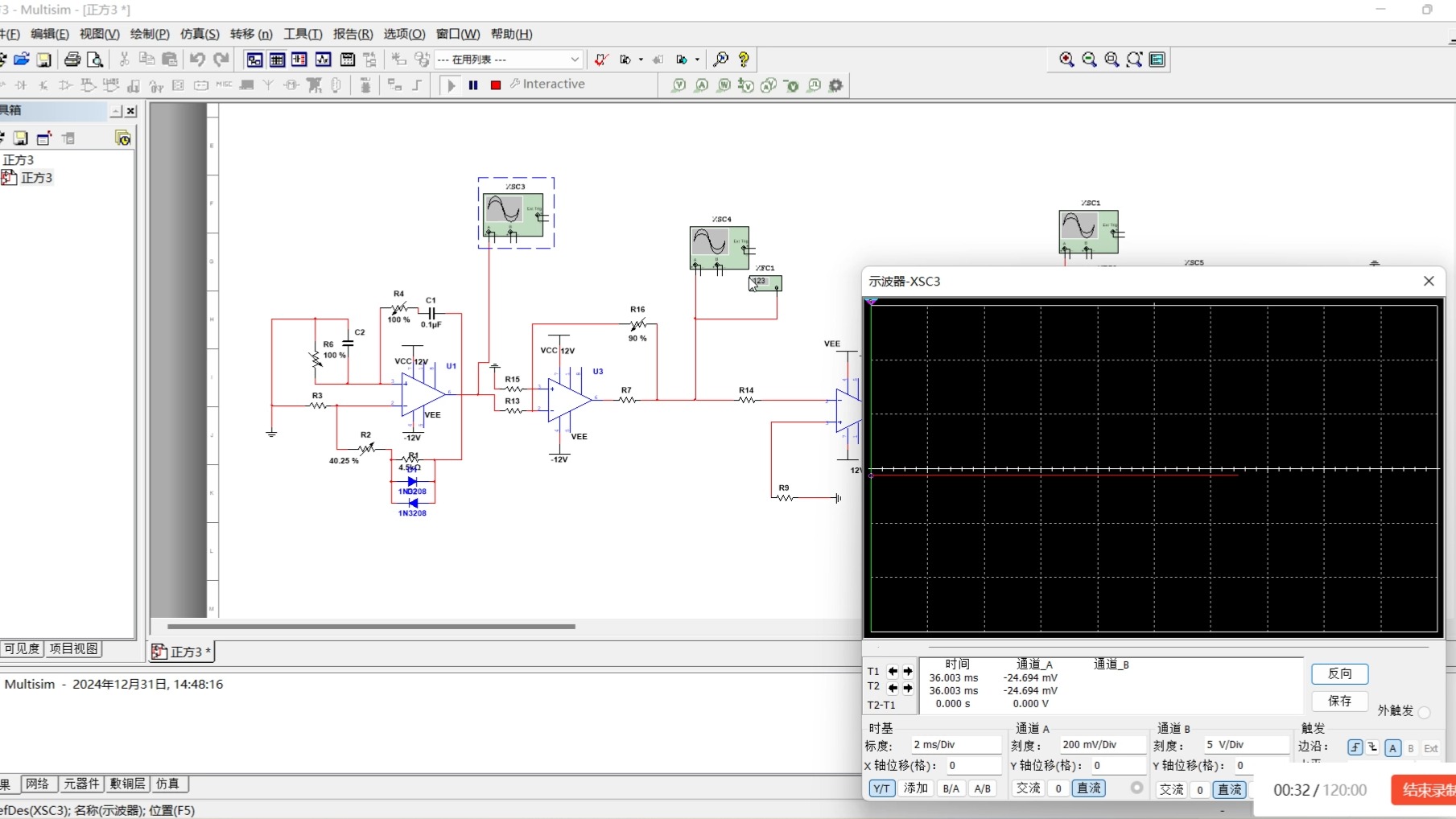

差分信号调理电路的常见拓扑
直接拿MCU的GPIO翻转出500KHZ方波，再转差分，是很多初学者的做法，实际操作中，我倾向于使用专门的差分缓冲器芯片，比如DS90LV011A或SN65LVDT2，这类芯片内部已经集成了预加重电路,能有效补偿传输线损耗。
对于长距离传输超过30厘米的场景，推荐在接收端加一级均衡器，据行业测试数据，加上均衡器后,眼图张开度能提升相当明显。
软件层面配置差分500khz输出的完整流程
通过I2C/SPI接口配置PLL频率
多数可编程时钟芯片提供Linux内核驱动，直接用i2c-tools工具操作就行,以下是我在飞腾服务器上调通的操作路径：
~# i2cdetect -y 2
~# i2cset -y 2 0x60 0x01 0x12
~# i2cset -y 2 0x60 0x02 0x34
~# i2cset -y 2 0x60 0x03 0x00
~# i2cset -y 2 0x60 0x04 0x50第一行扫描I2C总线找芯片地址，后面几行依次写入分频系数和输出配置，写入完成后，用示波器测量差分对的P和N端,确认相位差180度。
Linux环境下校准输出频率的脚本思路
如果手头没有专用软件，可以用shell脚本循环写寄存器来微调频率，核心原理是：晶体振荡器存在初始频偏，常温下通常在正负10PPM范围内，写一个循环，逐步修改分频器的小数部分，然后读取芯片状态寄存器中的失锁标志位,以此判断频率是否锁定。
验证频率的准确性靠什么命令
linux下最直接的方式是读取时钟芯片的lock状态寄存器，以AD9528为例，寄存器0x1F的第7位为1表示频率已锁定,更细的方法是用示波器测周期：
~# 示波器Timebase设为2us/div
~# 测量周期显示2.0000us周期计算方式就是1除以频率，500KHZ对应2000纳秒，看周期比看频率直观多了，因为示波器测频率时容易受噪声毛刺影响,而周期测量更稳定。
差分500khz信号质量的验证方法
示波器测量差分对的正确姿势
用普通单端探头对地测量是错误的，必须用差分探头或两个匹配的探头做A-B数学运算，将通道1接P端，通道2接N端，示波器数学通道设置为CH1-CH2,这样能看到真正的差分电压摆幅。
观察关键波形参数：
- 上升时间：理想情况下应小于整个周期的10%，即200纳秒以下
- 过冲：差分电压的过冲幅度不超过摆幅的15%
- 抖动：用示波器的直方图功能测量边沿抖动，峰峰值控制在几十纳秒内
眼图测试的观察要点
服务器主板高频信号测试通常抓眼图，500KHZ速率不高，但同样可以看信噪比，正确的测试方法是：示波器打开无限余辉模式，触发源选择差分信号的时钟恢复，观察眼图的交叉点，正常情况下应位于眼图中心的50%幅度处。
如果眼图闭合，优先检查差分线的等长约束是否生效；其次查看终端电阻的焊接质量，华东地区做服务器主板代工的工厂常用夹具治具测试，他们的经验是生产环境里的机台振动可能引起连接器虚焊,复测前先按压芯片管脚观察波形是否变化。
调试过程中常见的故障现象与排查思路
| 现象 | 可能原因 | 排查手段 |
|---|---|---|
| 输出频率停在400KHZ上不去 | PLL失锁或环路滤波电容容量异常 | 检查环路带宽配置和电容容值 |
| 差分摆幅只有100毫伏 | 终端电阻虚焊或驱动能力不足 | 用万用表量端接电阻两端阻值 |
| 对着示波器看只有单端波形 | 差分探头接反或通道映射错误 | 交换两根探头线测试 |
| 频率抖动严重 | 电源纹波过大引起VCO调制 | 在芯片供电引脚并联0.1uF高频去耦电容 |
差分线中间跨过过孔时，会造成阻抗不连续，设计时尽量让过孔位置对称，把过孔的反焊盘做大一些，减少寄生电容，如果走线不得不在BGA扇出区域换层，请预留串联电阻的焊盘位置,方便调试时调整。
服务器差分500khz配置相关的常见疑问
用FPGA输出差分500khz和专用芯片输出有什么区别
FPGA的差分输出引脚内部集成了可编程电流源，通过配置IO标准为LVDS也可以输出500KHZ差分信号，区别在于抖动性能：FPGA生成的时钟抖动通常在几十皮秒量级，而专用时钟芯片可以做到几皮秒，对普通风扇控制或LED调光来说够用，但对服务器管理总线上的同步信号来说,建议使用专用芯片。
长距离传输差分500khz信号应该注意什么
服务器机柜内部线缆长度一般不超过2米，这个距离内用普通的双绞线加变压器隔离就能跑500KHZ，注意线缆两端必须做好屏蔽层接地，单端接地还是双端接地取决于电势差环境，机柜内设备之间地电位差大的时候,选电容耦合方式的隔离器件更安全。
国产服务器平台上配置差分500khz的流程是否相同
国产化平台如飞腾、鲲鹏主板上的时钟芯片，寄存器规格与进口芯片存在差异，我调过飞腾平台，用的国产时钟芯片需要先解锁写保护位，然后按厂商提供的序列配置，核心流程一样，重点在于仔细阅读芯片手册里的时序要求,否则I2C写入很容易丢失数据。
