Dell R720做RAID，核心步骤是开机进入PERC BIOS配置界面（通常是Ctrl+R），创建虚拟磁盘并初始化，整个过程约10分钟即可完成。 本文按实际操作顺序拆解R720的RAID配置全流程，覆盖阵列卡选型、RAID级别选择、驱动加载和常见故障排查，帮你一次性搞定。
r720 raid配置步骤：从开机到系统识别的完整路径
第一步：确认服务器硬件与阵列卡类型
Dell R720出厂可选多种PERC阵列卡，常见型号有PERC H710P、H710、H310，其中H310仅支持RAID 0/1/10，H710及H710P支持RAID 0/1/5/6/10/50/60，配置RAID前，先进入系统或开机自检界面确认阵列卡型号，避免选了阵列卡不支持的RAID级别浪费时间。
![[服务器]戴尔服务器磁盘阵列设置R720(旭夜观察)](https://i0.hdslb.com/bfs/archive/27c91eb3aff368f12a5e579c3cb73f51357020e4.jpg)
物理硬盘安装位置也需要注意,R720前置背板支持5英寸或3.5英寸硬盘混合安装，不同盘位对应不同背板通道，安装硬盘时建议按顺序插入0-3号盘位，避免后续配置虚拟磁盘时盘位识别混乱。
第二步：进入BIOS与PERC配置界面

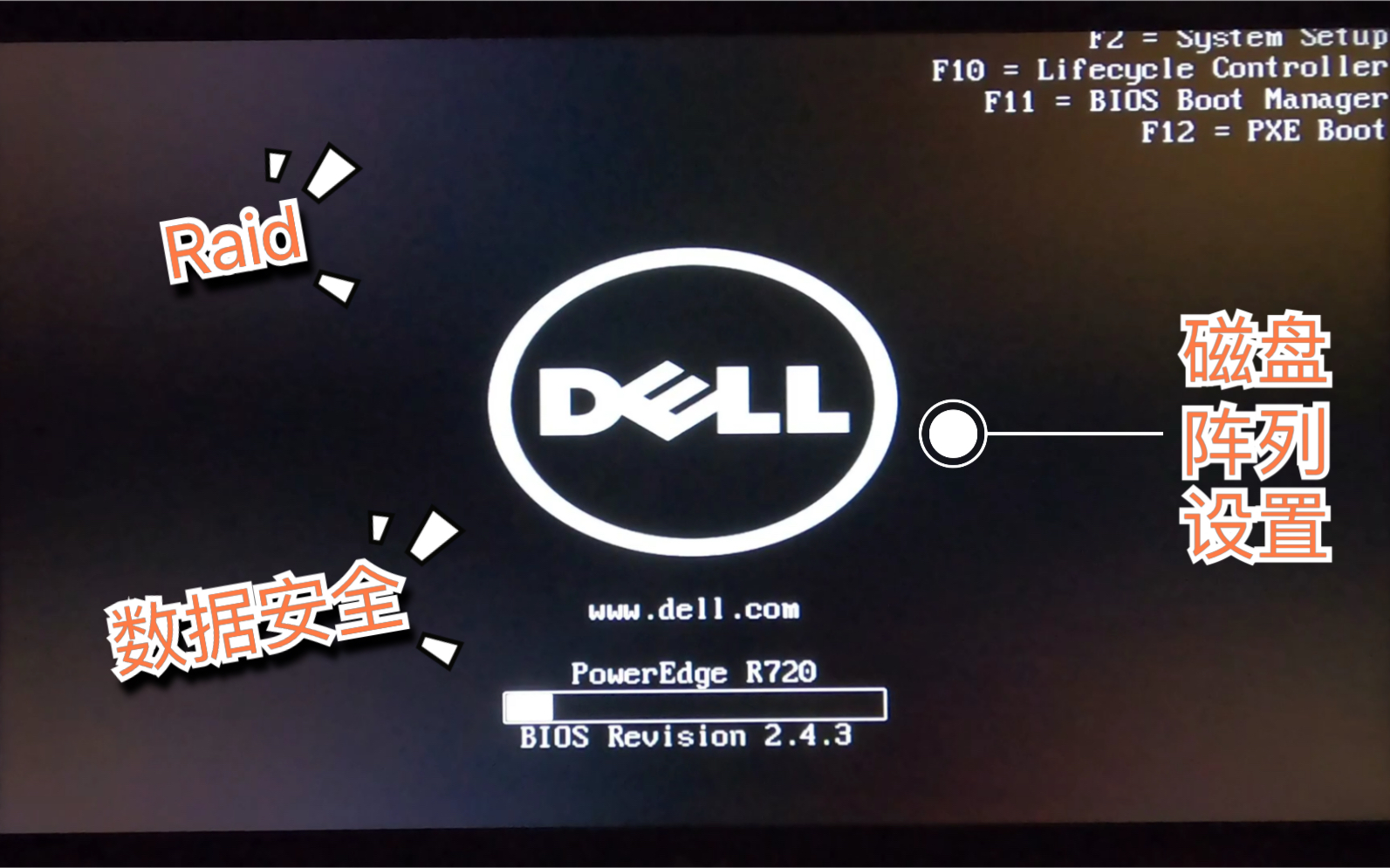

开机看到Dell logo时，按F2进入System Setup，先确认SATA Mode设置为RAID模式而非AHCI，完成后重启，按Ctrl+R进入PERC BIOS配置界面，流程如下：
- 重启后看到提示”Press <Ctrl+R> to Run Configuration Utility”时按下快捷键
- 进入后默认显示物理磁盘列表和已有虚拟磁盘
- 顶部菜单栏显示控制器型号、固件版本、缓存策略等关键信息
第三步：创建虚拟磁盘（VD）的完整操作
在PERC界面按F2调出操作菜单，选择Create New VD，进入配置向导：
- 在RAID Level列表中选择目标级别，常用选项为RAID 1、RAID 5、RAID 10
- 下方的物理磁盘列表勾选参与RAID的硬盘,按空格键切换选中状态
- VD Size默认取所有磁盘容量总和，可按需调整
- VD Name建议自定义，System_RAID1″或”Data_RAID5″，便于后续识别
- 高级设置中,Read Policy默认Read Ahead，Write Policy推荐Write Back（有BBU电池保护时）
- 确认配置后按OK，系统提示”Virtual Disk Created Successfully”
创建完成后,按F2选择Initialize对虚拟磁盘执行初始化，初始化过程在后台进行，同步初始化会重建整个VD，后台初始化不影响系统安装，推荐选择后台初始化以节省时间。
第四步：设置热备盘和启动盘顺序
- 配置完RAID级别后,按Ctrl+N切换到PD Mgmt页面
- 选中剩余未使用的物理硬盘,按F2选择Assign Global Hot Spare，将其设为全局热备盘
- 返回VD Mgmt页面，按F2选择Select Boot VD，将系统所在虚拟磁盘设为第一启动项
- 完成后按Ctrl+Alt+Delete重启服务器
dell r720 raid驱动安装：系统安装时最易卡住的环节
Windows Server场景下的驱动加载
R720安装Windows Server 2012 R2或2016时，安装界面可能提示找不到磁盘，这是因为PERC阵列卡驱动未加载，需要提前准备驱动文件：
- 在Dell官网支持页面搜索”R720″，进入驱动下载列表
- 筛选SAS RAID控制器类别，下载对应系统的PERC H710P驱动包
- 将驱动解压到U盘根目录,在系统安装界面的磁盘选择页点击加载驱动程序
- 浏览到U盘中的驱动文件夹,系统识别出PERC控制器后即可看到RAID磁盘
VMware ESXi场景下的驱动加载
安装ESXi时同样需要VIB格式的驱动包。行业共识认为，ESXi对Dell PERC驱动的兼容性验证比Windows更严格，下载驱动时选择VMware ESXi对应版本，将离线包（zip格式）打包进安装介质或使用esxcli命令在安装后补充驱动。
驱动版本与固件匹配的注意事项
PERC阵列卡的固件版本与驱动版本需保持配套,如果服务器是从旧系统升级而来，建议先刷新PERC控制器固件再安装驱动，刷新固件可在开机Ctrl+R界面按F2选择Controller Management，或使用Dell OpenManage工具在线升级。
r720 raid5配置步骤详解：数据安全与空间利用的平衡点
RAID 5的适用场景和磁盘数量要求
RAID 5需要至少3块硬盘，其中一块用于存储奇偶校验信息，实际可用容量为（n-1）块硬盘的总和，对于数据库存储、文件服务器这类读写均衡的场景，RAID 5在兼顾性能和容错的同时，空间利用率明显高于RAID 1。
RAID 5初始化期间的性能影响
配置RAID 5时，初始化过程会占用较多I/O资源，尤其在使用4块及以上硬盘时表现明显，如果服务器需要立即上线使用，建议选择后台初始化，让系统在初始化期间继续响应业务请求，大约需要几分钟到十几分钟不等，具体取决于硬盘容量和阵列卡处理能力。
RAID 5与RAID 10的选择建议
- RAID 5：适合顺序读写多的业务，空间利用率高，单盘故障可恢复，但重建时间较长，故障恢复期间性能下降明显
- RAID 10：适合随机读写密集的业务，写入性能优于RAID 5，恢复速度快，但盘位空间利用率仅为50%
- 如果预算和盘位允许,多数情况下优先推荐RAID 10，尤其当写入频繁且业务连续性要求高时
r720重建raid阵列：磁盘故障后的正确操作顺序
发现磁盘状态异常的判断方法
R720前面板有LCD显示屏和硬盘状态指示灯,当阵列中某块硬盘故障时，指示灯变琥珀色，LCD面板显示“E1810: RAID Controller detected a predictive failure”等提示，进入Ctrl+R界面后，故障盘状态会显示为Failed或Rebuild状态。
热备盘参与重建的机制
如果配置了全局热备盘,阵列卡会自动将故障盘的数据重建到热备盘上，无需人为干预，重建过程中，虚拟磁盘状态显示为Rebuilding，此时系统仍可正常访问数据，但性能会下降，重建进度在PERC界面的虚拟磁盘信息栏中可实时查看。
更换新硬盘的操作流程
- 从服务器前面板物理拔下故障硬盘
- 装入同型号、同容量的新硬盘
- 新盘状态默认为Ready
- 手动将新盘设为热备盘,或直接执行
Rebuild
操作将其添加到原VD中
这里需要明确,R720支持在线扩容和RAID级别迁移，但前提是阵列卡固件支持且操作前做好数据备份，不建议在没有备份的情况下尝试RAID级迁移。
R720 RAID配置常见问题与解决方案
硬盘容量不一致如何处理
同一个RAID阵列中混用不同容量硬盘时,虚拟磁盘容量以最小容量盘为基准计算，例如3块硬盘分别为600GB、600GB、1TB，RAID 5阵列可用容量按2块600GB计算，多出的400GB空间无法利用，除非将大容量盘单独建立其他VD。
阵列卡缓存策略对性能的影响
PERC H710P默认缓存策略为Write Back + Read Ahead，在断电时依靠BBU电池保护缓存数据，如果BBU状态异常，阵列卡会自动切换为Write Through模式，写入性能显著下降，定期检查BBU状态是R720维护中不容忽视的项目。
外接存储扩展柜与本地RAID的关系
R720通过外部SAS端口可连接MD1200等扩展柜,扩展柜中的硬盘独立组RAID，不占用本地盘位，但需要注意，扩展柜中的阵列卡策略和本地不同，部分功能如SSD缓存加速仅本地硬盘支持。
Q&A：dell r720服务器怎么做raid的核心疑问解答
如何查看R720当前已有的RAID配置？
开机按Ctrl+R进入PERC BIOS配置界面，主页面显示所有已创建的虚拟磁盘列表，选中单个VD按F2选择Virtual Disk Details，可查看RAID级别、成员盘状态、缓存策略和初始化进度。
R720支持做RAID 0吗？
支持,PERC H310、H710、H710P均支持RAID 0模式，但RAID 0不提供任何冗余，任何一块硬盘故障都会导致整个虚拟磁盘数据丢失，不建议在生产环境使用，仅适合临时存储或对数据安全不敏感的场景。
配置RAID后重装系统，原来数据还在吗？
重新创建VD会清空磁盘上的数据,如果只是重装系统而不动VD配置，原数据仍保留，但不建议直接覆盖安装，可在Ctrl+R界面确认VD状态为Ready后再进行系统安装，数据库服务器等关键业务服务器做RAID配置时，务必先完成全量备份。
