超微X13SWA服务器主板的内存安装，核心结论是：必须从靠近CPU的A1槽位开始，按通道顺序成对插入，并严格使用支持DDR5 ECC RDIMM规格的内存条。
安装前的关键认知：X13SWA不是普通家用主板
别拿台式机那套“随便插两根就能亮”的思路来对待这块板子，超微X13SWA是面向工作站和边缘计算的单路服务器主板,内存子系统设计逻辑和商用主板完全不同。
这块板子搭载的是Intel W680芯片组，支持第12/13代酷睿处理器，内存控制器是双通道DDR5架构，但真正决定你怎么插内存的，是DIMM插槽的物理布局和电气特性。
很多人第一次拿到这块板子会蒙圈，因为它的内存槽位排列不像消费级主板那样“两根一组”清晰明了，而是四个槽位挤在CPU插座右侧，间距非常紧凑,大散热器会直接挡住安装空间。
超微X13SWA内存插槽顺序详解

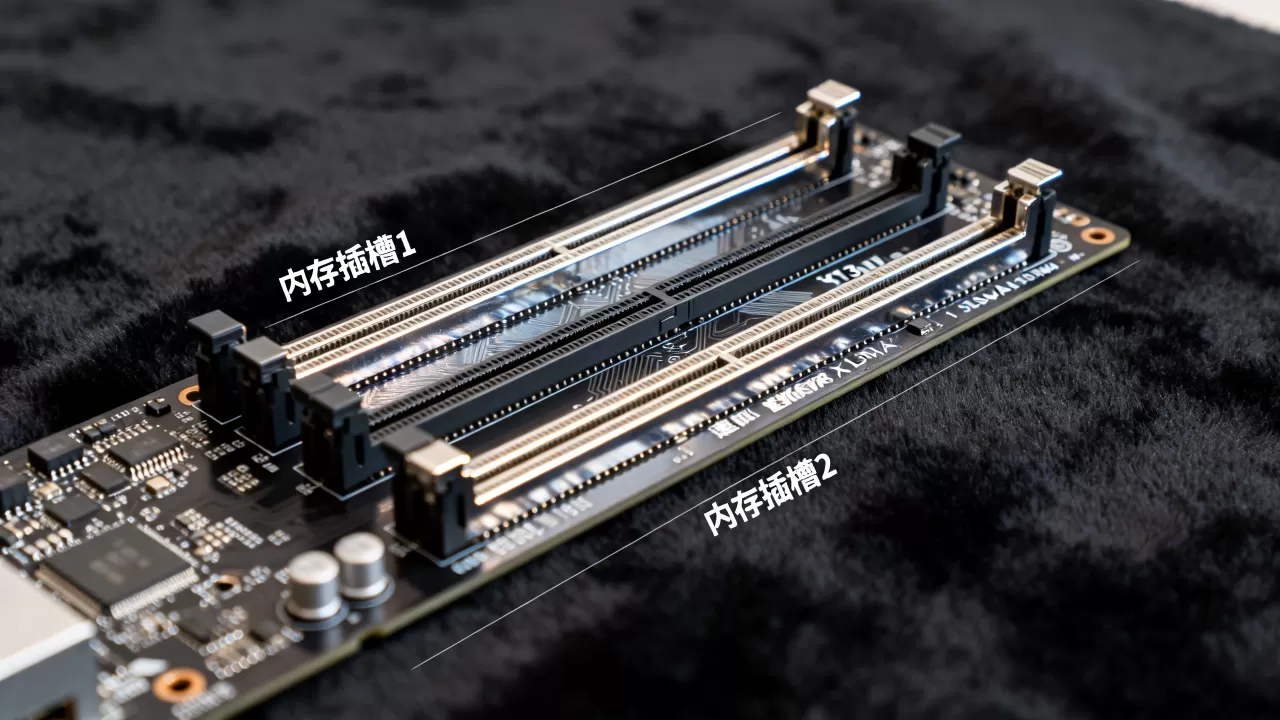

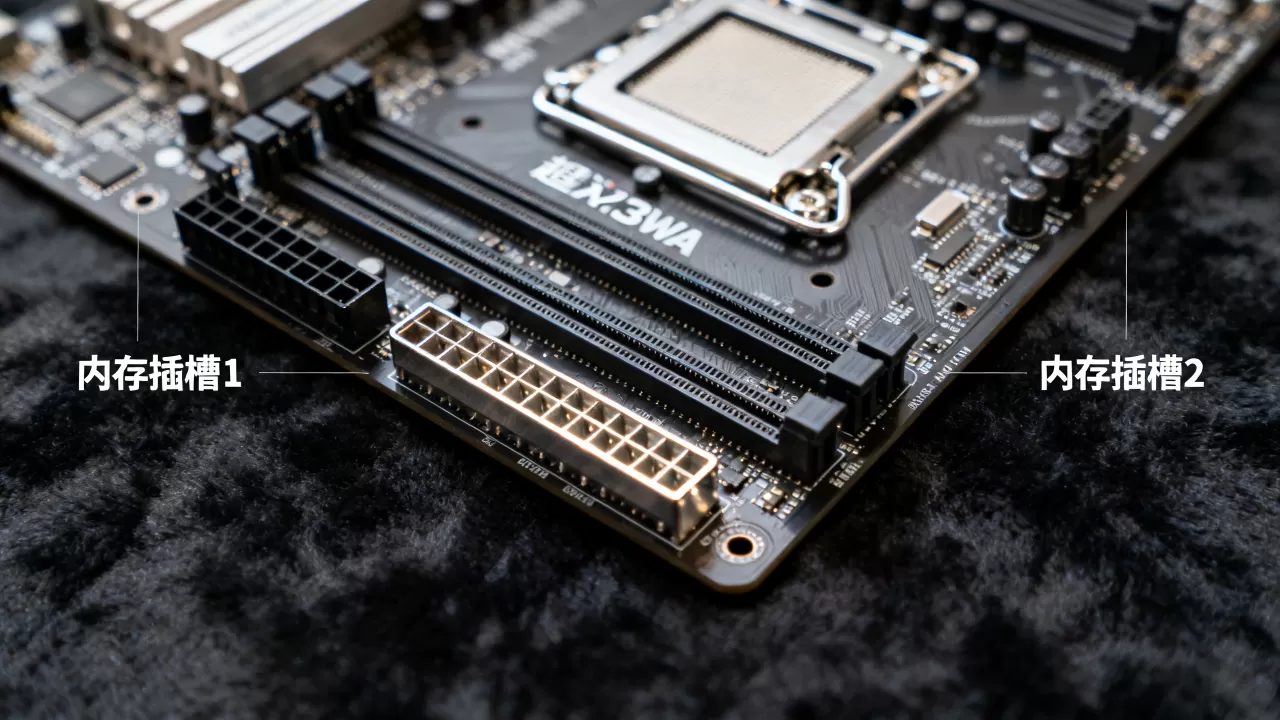

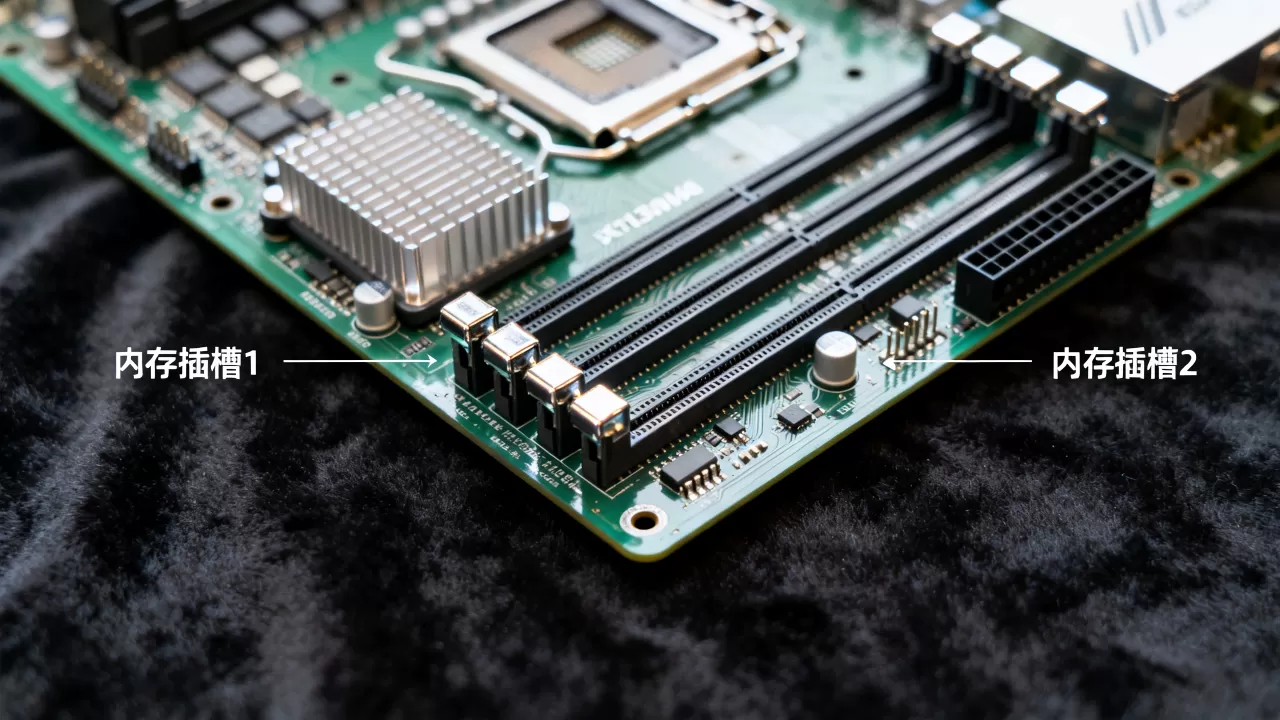

物理槽位识别：别靠颜色区分
X13SWA的四个DDR5插槽全部是黑色，没有任何颜色标识区分通道这是它和超微其他系列主板的最大区别,你需要直接看PCB板上的丝印文字。
从CPU插座方向往外数,四个槽位分别是：
- DIMMA1（最靠近CPU）
- DIMMB1
- DIMMA2
- DIMMB2（最远离CPU）
这个命名方式遵循Intel规范，其中A通道是DIMMA1和DIMMA2，B通道是DIMMB1和DIMMB2。
不同内存数量下的插法
这是整个安装流程里最容易出错的地方,操作顺序直接决定能否点亮。
单条内存（仅用于诊断或最低配置）：
- 必须插在DIMMA1，也就是最靠近CPU的那个槽位
- 插其他任何一个槽位都可能导致无法开机
两条内存（最常见配置）：
- 同时插入
DIMMA1和DIMMB1
- 或者同时插入DIMMA2和DIMMB2
- 注意：DIMMA1 + DIMMA2这种插法不成立，那是单通道，不是双通道
四条内存（满配）：
- 按数值大小顺序填充：先1后2
- 安装顺序是DIMMA1 → DIMMB1 → DIMMA2 → DIMMB2
- 需要特别注意的是，超微官方手册明确指出，四槽满插时如果顺序颠倒，内存频率会被强制降档
通道交叉规则
这块板子有个隐藏特性：A2和B2槽位共享部分数据线，当只插两条内存时，如果选择A2+B2组合，虽然能组成双通道，但电气信号完整性和A1+B1组合相比有轻微差异,在高负载计算场景下可能触发内存纠错。
行业共识认为，优先选择A1+B1组合，把A2+B2留给后续扩容。
内存规格硬性要求：别拿DDR4来试
X13SWA只支持DDR5，物理防呆口已经改了位置，DDR4根本插不进去，但就算你硬塞进去,主板也不会给任何供电信号。
具体规格如下：
| 参数项 | 兼容要求 |
|---|---|
| 内存类型 | DDR5 UDIMM / RDIMM |
| 支持ECC | 必须支持，非ECC条直接不亮 |
| 频率上限 | 最高支持DDR5-5600（需超频） |
| 标准频率 | DDR5-4800 / 5200 |
| 单条容量 | 最大96GB UDIMM |
| 总容量上限 | 最高384GB（4×96GB） |
| 电压 | 1V ±0.1V |
几个容易踩的坑：
- 买条时认准包装上“ECC”标识，超微官方不支持非ECC内存
- 不要混插不同频率的内存条，4800和5600混插时系统会以低频率运行
- 不要混插单面和双面内存颗粒的条子，X13SWA对存储颗粒排布极度敏感
超微x13swa服务器主板内存怎么插这个问题，最容易被忽略的是内存条本身的物理尺寸，DDR5条子比DDR4略厚，X13SWA的插槽卡扣设计较紧，安装时必须确认听到“咔嗒”声才算到位,否则主板POST阶段会报内存错误码。
实操安装步骤与验证方法
安装前的准备工作
- 断开电源线，按下机箱电源键释放残余电荷
- 佩戴防静电手环，或者手摸机箱金属框架放电
- 准备一根短柄十字螺丝刀，便于拆装CPU散热器
逐步安装流程
- 打开DIMM插槽两端的白色卡扣
- 对准内存条底部防呆缺口，确保方向正确
- 将内存条垂直放入槽位，双手拇指均匀用力下压
- 确认两端卡扣自动弹起并扣紧内存条侧边凹槽
- 重复上述操作安装其余内存条
如果安装四根内存，期间唯一的排查重点是每条内存的卡扣是否都完全卡住,很多时候主板报警就是卡扣没到位导致的。
BIOS内存信息验证
安装完成后，开机进入超微AMI BIOS界面,按以下路径检查内存状态：
- 进入Advanced → Memory Configuration
- 查看Memory Module Information，确认系统识别到的频率和容量
- 进入Memory RAS Configuration，开启ECC纠错功能
- 保存退出后，在操作系统终端执行
dmidecode -t memory命令（Linux）或使用CPU-Z查看内存通道数
验证时重点看Channel Mode是否显示Dual Channel，如果显示Single Channel,说明内存插错位置了。
常用故障排查方法
如果通电后屏幕无信号，主板诊断灯或蜂鸣器提示内存错误,按以下顺序排查：
- 断电后重新插拔所有内存条，确保卡扣到位
- 只保留DIMMA1单条内存开机，确认主板能点亮
- 交换两条内存的位置，排除单条内存本身故障
- 擦净内存条金手指，清除插槽内灰尘
常见内存安装问题答疑
超微X13SWA能安装DDR5 5600MHz内存吗？
可以，但这是超频配置，需要在BIOS中启用XMP 3.0配置文件或手动选择内存频率档位，默认情况下主板会将内存运行在JEDEC标准的4800MHz，想要跑满5600MHz时，建议在BIOS中开启Memory Overclocking选项,并在稳定性测试中确认无报错。
不同容量内存条混插需要注意什么？
X13SWA支持Flex Mode弹性模式，允许不同容量的内存条混插后组成非对称双通道，实际容量高的部分以双边通道运行，其余部分以单边通道运行，这意味着可以插8GB和16GB混用，系统会正常识别总容量，但16GB容量中有8GB走双通道,剩下8GB走单通道。
如果追求最佳性能,最好保持每根内存条容量完全一致。
大散热器挡住了内存插槽怎么处理？
超微X13SWA的内存插槽和CPU插槽距离极近，大型风冷散热器确实会挡住靠近CPU的两个槽位,建议安装内存条时采用以下顺序：
- 先安装内存条，再安装CPU散热器
- 如果散热器已装好，提前规划好插槽使用数量，尽量用A2+B2槽位
- 使用240mm以上一体式水冷时，冷头通常兼容，不需要特意规划
内存条插入主板后，还需要在BIOS中确认内存电压和时序信息，释放XMP配置后，手动调整时序参数时，需要确保CPU内存控制器电压稳定在1.25V-1.35V之间，对此有更高要求的用户，可以进入Advanced → Voltage Configuration,设置内存训练电压。
超微X13SWA的内存安装逻辑，总结下来就是顺序决定通道，规格决定性能，卡扣决定成败，只要按照DIMMA1 → DIMMB1 → DIMMA2 → DIMMB2的顺序，使用匹配规格的DDR5 ECC RDIMM内存条，无论是两条入门还是四条满配,都能顺利点亮并发挥完整性能。
