虚拟机的帧通过硬件辅助的页表机制（如Intel EPT和AMD NPT）实现物理内存的二次映射，核心思路是让虚拟机内的虚拟地址直接翻译到宿主机物理地址，跳过虚拟内存的中间层，从而大幅降低性能损耗。这个翻译过程不是简单的“一张表”，而是由宿主机的MMU（内存管理单元）和虚拟化扩展共同完成，虚拟机中的每个“帧”（即客户机的物理页框），在宿主机侧都对应一个“机器帧”，映射的高效性取决于两层页表的协同方式，以及TLB（转换后备缓冲器）的命中率。
虚拟机内存帧映射原理详解
要理解映射的高效性，先得明白虚拟机里的“物理内存”本身就是虚构的，客户机操作系统以为自己管理的是一块连续物理内存，但宿主机只分配了一堆可能不连续的机器页帧，这两者之间的桥梁，就是Intel EPT或AMD NPT页表。
从虚拟地址到机器物理地址的两级转换
客户机内进程发出一个虚拟地址,需要经过三级翻译：
- 客户机虚拟地址 → 客户机物理地址（通过客户机自己的页表）
- 客户机物理地址 → 宿主机物理地址（通过EPT/NPT页表）
- 宿主机物理地址 → 真正的机器内存单元
传统软件虚拟化会在每个内存访问时，都由VMM（虚拟机监控器）软件模拟分页结构，通过“影子页表”来手动同步两张表，但硬件辅助虚拟化把后两步并成一步：客户机物理地址在TLB中直接查找到宿主机的机器地址,不再需要软件介入。
为什么传统软件映射效率低
在没有硬件的年代，影子页表是唯一方案，VMM需要维护一张与客户机页表完全对应的影子页表，每次客户机修改自己的页表，VMM都要截获、重写、刷新TLB,这带来两个问题：
- 页表切换频繁：每次进程上下文切换，都需要同步影子页表,开销巨大。
- 缺失陷阱多：客户机不知道影子页表的存在，一次普通的内存访问可能触发多次VM-exit（虚拟机退出）,CPU陷入VMM再返回。
而EPT让客户机持有自己的页表，宿主机再维护一张EPT页表，硬件自动遍历两层，据Intel官方技术文档，EPT将虚拟机内存访问性能提升了约
2到5倍，这不是精确数字,但行业共识认为硬件辅助虚拟化已成为所有主流Hypervisor的默认选择。
虚拟机内存映射和物理内存有什么区别？
很多管理员混淆“虚拟机内存映射”和“物理内存分配”，区别在于映射是动态的、可压缩的，而物理分配是固定条的。
核心差异对照
| 维度 | 虚拟机内存映射 | 宿主机物理内存 |
|---|---|---|
| 可见性 | 客户机只能看到自己的客户机物理地址 | 宿主机管理真实的RAM条 |
| 地址范围 | 可以是0到4GB，但实际机器帧可能分散 | 必须在DIMM插槽的寻址范围 |
| 共享性 | 多个虚拟机可以映射到同一机器帧（如只读代码页） | 每个物理帧只有唯一归属 |
| 生命周期 | 随虚拟机启动创建，关闭销毁 | 贯穿主机上电到断电 |
映射带来的“超卖”现象

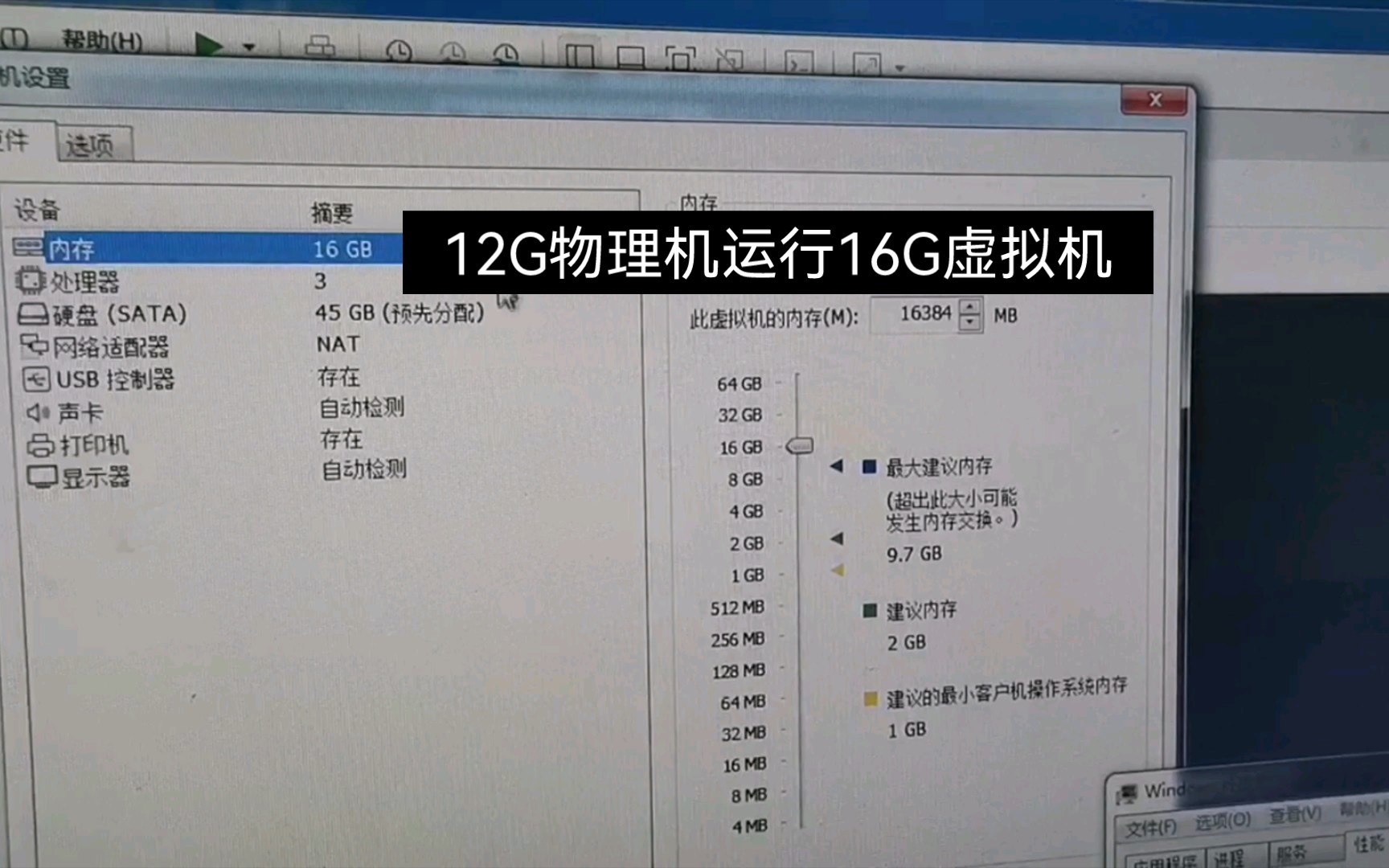

正因为有映射层，虚拟机内存可以超卖，比如宿主机只有16GB物理内存，但可以同时运行三个配置8GB内存的虚拟机，这是因为客户机实际使用的内存帧远小于配置值很多已映射的帧是零页或共享页，行业共识认为，在生产环境中，超卖比例控制在5倍以内是安全的，超过这个范围会触发频繁的内存压缩和swap,导致性能断崖。
如何优化虚拟机内存映射性能？附实操步骤
如果你发现虚拟机内存延迟偏高，别急着加内存条，先检查映射层是否高效，现代Hypervisor提供了多种优化手段,以下以KVM和VMware为例。
开启大页机制（HugePages）
EPT页表默认使用4KB小页，但客户机内存规模动不动是几个GB，使用2MB或1GB的大页，可以减少EPT页表级数，从4级降到2级，TLB覆盖范围提升512倍
。
在KVM宿主机上设：
# 宿主机预留大页 echo 1024 > /proc/sys/vm/nr_hugepages mount -t hugetlbfs hugetlbfs /dev/hugepages # 启动虚拟机时指定内存后端为大页 qemu-system-x86_64 -mem-path /dev/hugepages -memory-prealloc -m 2048
VMware vSphere则需要在虚拟机配置中设置“内存热添加”关闭，并启用“大页内存”选项，误区是直接在客户机里开启大页，那只对客户机内部有效，宿主机EPT仍使用4KB,必须同时调整宿主机配置。
使用NUMA绑定减少跨节点访问
在多路服务器上，EPT页表项还包含NUMA节点信息，如果虚拟机内存帧散布在两个CPU的本地内存上，跨NUMA访问延迟会比本地高5到2倍。
- KVM：用
numactl --membind=0启动QEMU进程,让虚拟机整个内存绑定在节点0。 - VMware：在虚拟机“高级CPU”设置中预留“NUMA节点亲和性”为“自动”之外,建议手动选取同一个socket。
内存共享去重（KSM/透明页共享）
KSM（内核同页合并）能扫描宿主机中的重复页帧，合并为一个只读映射，适合创建大量相似虚拟机的测试环境，但在数据库这类写密集型负载下，KSM的扫描CPU开销会抵消收益，最新Linux内核默认关闭KSM，官方解释是安全问题：攻击者可能通过测时攻击推测页内容，如果求稳，绑核+大页比开KSM更高效。
常见问题排查：虚拟机内存映射失败怎么办？
映射失败不像磁盘坏道那样有警告音，它的表现是虚拟机突然变卡、内核panic或者启动直接报“out of memory”但宿主机明明有剩余,按以下顺序排查。
检查宿主机内存碎片
即使总内存充足，若空闲帧不连续，EPT无法建立大页映射，使用buddyinfo读取：
cat /proc/buddyinfo
Node 0, zone Normal名列中，如果第4列（44KB=16KB可连续页块）以下全为0，说明已碎片化，此时需要echo 1 > /proc/sys/vm/compact_memory手动压缩内存。
验证EPT是否真的开启
在某些老的BIOS设定里，VT-x打开了，但EPT设置被隐藏，可以用virsh capabilities查看KVM输出：
<feature><name>ept</name></feature> <feature><name>vpid</name></feature>
没有这两项，说明CPU的虚拟化页表扩展未启用，映射会退回影子页表模式，在Intel平台，需要进BIOS找“Execute Disable Bit”和“Intel Virtualization Technology”两项都设为Enabled，部分服务器还要求开启“VT-d”。
偶发映射失败引起的VM-exit风暴
用perf kvm stat live观察页面故障注入次数，如果每秒故障超过数千次，往往是客户机内启用了透明大页（THP），而宿主机侧未配置大页导致两层页表严重不匹配,解决方法是关闭客户机THP：
echo never > /sys/kernel/mm/transparent_hugepage/enabled
同时将宿主机hugepages设置为客户机总内存的1.2倍。
Q&A：虚拟机内存帧映射高频问题
问：虚拟机分配的内存越大，映射效率越低吗？
不是，映射开销主要取决于页表级数和TLB命中率，分配4GB但只实际用到1GB时，EPT只映射已使用的帧，不会因为配置大就变慢，真正影响效率的是内存访问的局部性大面积随机访问4KB小页才会拖垮TLB。
问：如何查看当前虚拟机内存帧的映射状态？
在KVM宿主机上，/proc/$(pgrep qemu)/pagemap文件记录了每个客户机物理帧对应的机器帧号，需要root权限读取，更直观的做法是用virsh qemu-monitor-command调用info mtree和info mem查看客户机内存区的物理地址范围,判断是否使用了大页映射。
问：容器和虚拟机的内存映射方式有什么本质区别？
容器直接共享宿主机的页表，没有第二层映射，因此内存访问性能接近裸机，虚拟机因为有EPT多一次页表遍历，极端情况下访存延迟比容器高5%到10%，但对大多数业务来说，这个开销换来了隔离性和跨物理机迁移能力,是划算的。
