浪潮nf5280m4做raid，核心就一句话：开机自检看到RAID卡LOGO时按Ctrl+H进入WebBIOS界面，创建Virtual Drive并选好RAID级别，再把启动项设为该阵列，装系统时记得挂驱动。这台机器看起来唬人，配置阵列的思路和多数LSI方案服务器一致,本篇直接带你走一遍完整流程。
浪潮nf5280m4 raid配置前先确认两件事
不少朋友上来就问“为什么我按Ctrl+H没反应”，多半是没搞清机器上装的哪张阵列卡，nf5280m4作为2015年前后出货的主力机架型号,存量市场上常见两类卡：
| 阵列卡方案 | 进入快捷键 | 配置界面 |
|---|---|---|
| LSI SAS 9341-8i（SR520） | Ctrl+H | WebBIOS |
| PMC/SAS 3008（部分低配） | Ctrl+C | 类似LSI的CU界面 |
最靠谱的识别方式：开机时盯住屏幕，服务器检测外插卡阶段会列出卡型号，同时右上角会提示按哪个键，部分机器用板载SATA控制器做软RAID，那就得进BIOS的Advanced菜单去找SATA Mode设置,和独立阵列卡完全是两条路。

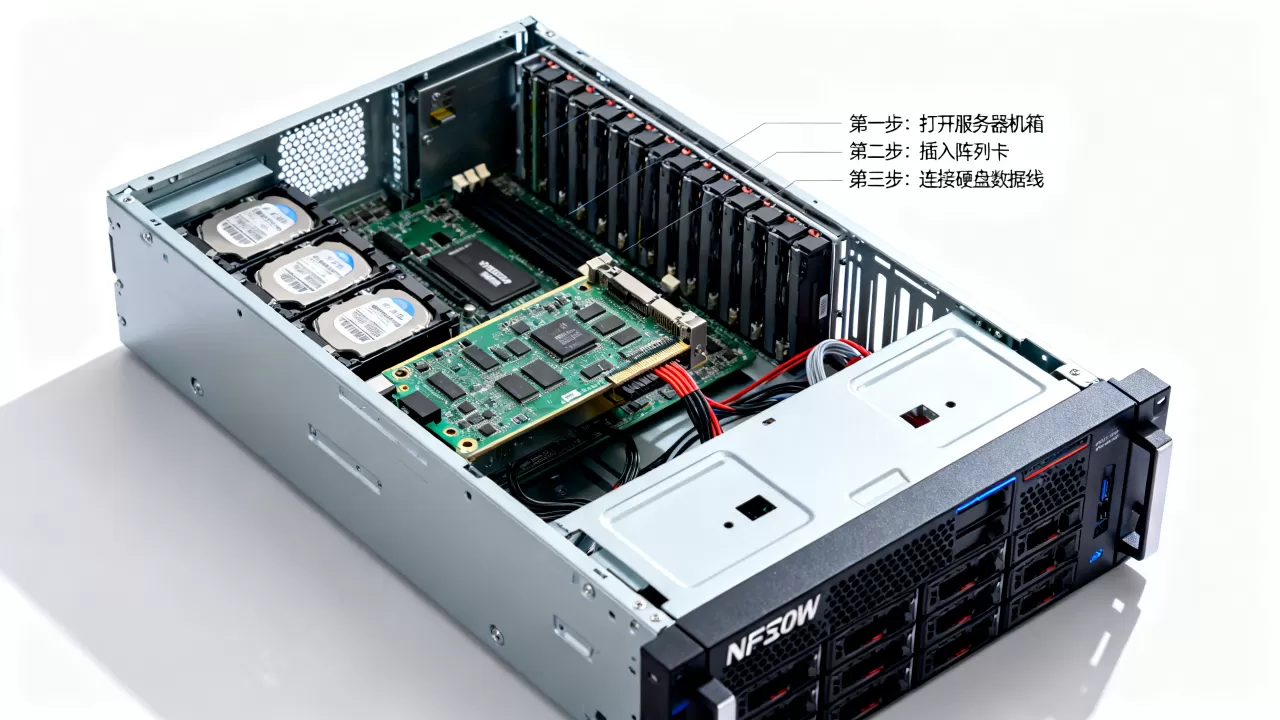

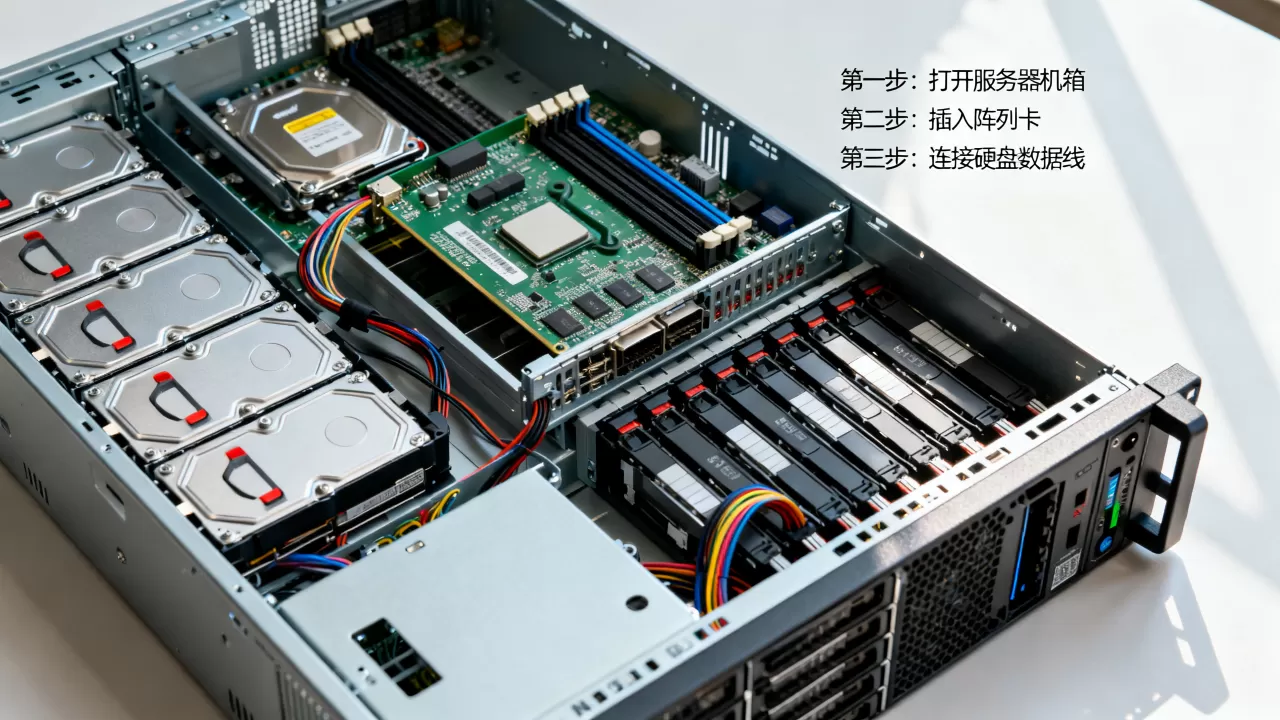

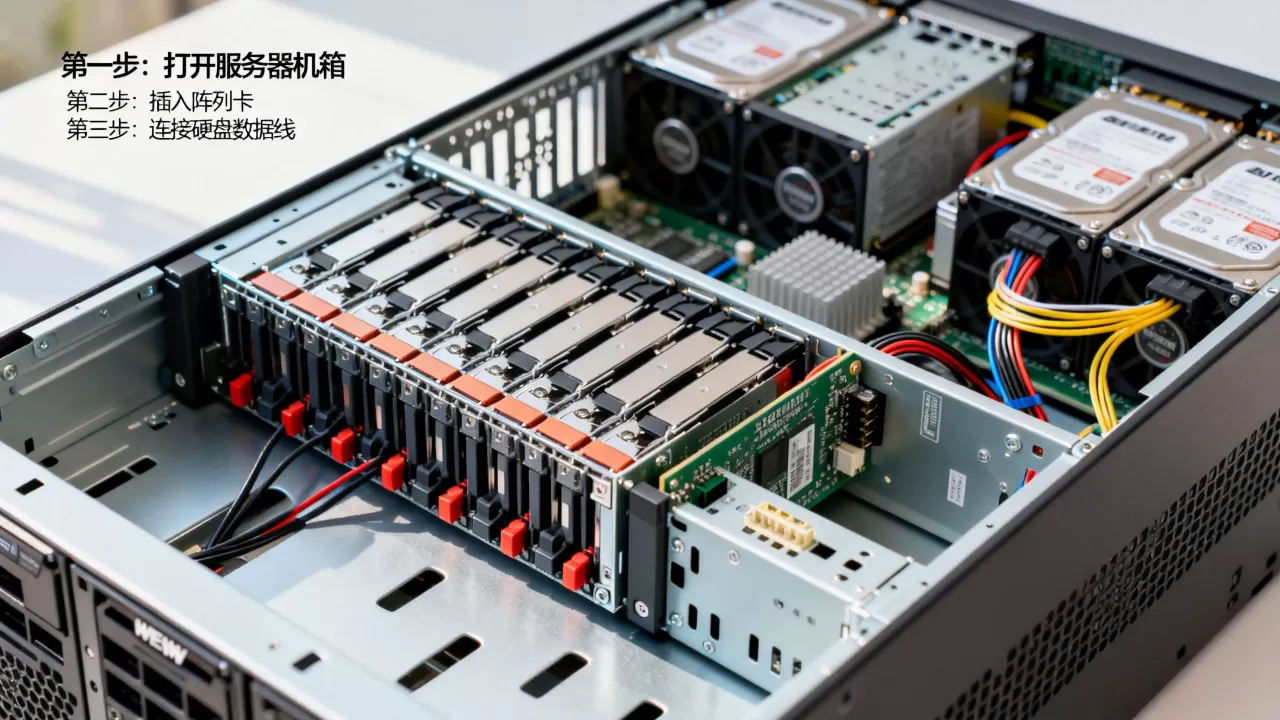

第二件要确认的是硬盘接入状态，打开机箱侧盖，看硬盘背板上的线缆是接在阵列卡接口还是直通口上，行业中不少收来的闲置nf5280m4，上一手用户为了省钱给硬盘直通了，这种情况下做阵列必须先接线，这里引用一个常识性的行业共识：直通模式（IT模式）下硬盘完全由操作系统管理，阵列卡形同虚设。
RAID级别选型：nf5280m4做raid5还是raid10
动手配置之前，想清楚业务需要哪种数据保护，nf5280m4一共能装8块3.5寸盘或24块2.5寸盘，盘位充裕,但级别选错后期改动代价极高。
- RAID 0：性能拉满，零冗余，只适合跑临时渲染、缓存类负载,硬盘挂一块数据全没。
- RAID 1：两块盘互为镜像，利用率50%，多数用户用来装系统,稳定省心。
- RAID 5：三块盘起步，允许坏一块盘不丢数据，空间利用率高。这是nf5280m4上最常见的生产配置。
- RAID 10：四块盘起步，先镜像再条带，读写性能和安全性兼顾,代价是磁盘利用率只有一半。
业内专家指出，在同样盘位数下，RAID 5的随机写性能偏弱，因为每次写入都要计算校验位，如果跑数据库这类高IOPS业务，预算允许就上RAID 10；如果是文件存储、备份归档，RAID 5足够。
浪潮nf5280m4 raid5怎么配？五步走
假设机器已经装好三块及以上SAS盘，下面以最常见的LSI 9341阵列卡为例,按路径逐步操作。
第一步：进入WebBIOS配置界面
开机看到LSI的蓝色LOGO后，连续点按Ctrl+H，等待几秒进入Virtual Drive Management主界面，如果手慢了进到系统里，重启再来即可,不影响任何配置。
第二步：启动配置向导
在界面左侧点击“Configuration Wizard”按钮，弹窗选“New Configuration”后点Next，此时界面会列出所有物理硬盘,按Ctrl键配合鼠标多选你的目标盘。
第三步：组虚拟磁盘
选完盘后进入“Virtual Drive Definition”面板：
- RAID Level下拉菜单选“RAID 5”
- 默认条带大小（Strip Size）保持256KB即可，兼顾顺序读写
- 访问策略选Read Ahead，缓存策略选Write Back
- 初始化方式选“Build”或后台初始化，别选全盘初始化，否则几小时内用不了空间
点击“Create”并勾选“Initialize”确认，阵列开始后台创建，几秒钟后就能在Virtual Drive列表里看到新阵列。
第四步：设为启动盘
切到“Controller”菜单，找到“Boot Device”相关选项，把刚建的Virtual Drive设为第一启动项，这一步极易忽略，不少人配完阵列开机引导失败,全是栽在这里。
第五步：退出并重启
点击“Exit”退出配置界面，提示是否重启选“Yes”，机器重启过程就是阵列卡后台初始化和数据校验的过程,等系统盘装好系统后完全无感。
nf5280m4 raid卡设置细节：热备、掉盘与重建
阵列建好只是第一步,日常运维里这几个细节直接影响数据安全。
热备盘怎么设
如果机器有富余的硬盘，建议在“Virtual Drive”菜单里将其设为专属热备（Dedicated Hot Spare），操作路径为：进入Physical Drive列表，右键目标盘选择“Make Global HSP”或“Make Dedicated HSP”，有了热备盘，阵列中某块物理盘出现故障时会自动顶上去并开始重建,相当一部分小故障能在你察觉前被消化掉。
掉盘后的正确处理姿势
nf5280m4使用年限久了，硬盘偶尔掉线属正常老化现象，遇到阵列降级（Deguraded），先别急着rebuild,正确的顺序是：
- 登录阵列卡管理界面，查看掉盘位置
- 确认物理盘状态是“Failed”还是仅仅“Offline”
- 若盘没物理损坏，查一下背板供电和SAS线缆是否松动
- 解决物理连接后，重新插入磁盘并在WebBIOS里执行“Rebuild”
盲目rebuild有可能把有坏道的盘直接踢出去，二次损坏风险极高，运维老手的做法是先做磁盘健康检测,再决定是否重建。
阵列卡电池状态检查
LSI 9341卡支持写缓存，但依赖板载BBU电池，电池失效后控制器会强制切换为直写模式，写入性能直接砍半，可以在WebBIOS主界面查看Battery状态，多数情况下显示“Optimal”才算正常。
装系统时加载raid驱动，别让阵列白做
阵列配置完成，但如果你在装Windows Server时看不到磁盘，不是阵列的问题,是系统镜像缺阵列卡驱动。
常规操作方式：
- 安装Windows Server 2008/2012/2016时，加载界面点击“加载驱动程序”
- 将提前准备好的阵列卡驱动放到U盘里，浏览找到驱动目录，识别成功后硬盘列表会正常显示
- 常用系统驱动在浪潮官网“NF5280M4”驱动下载区都有，按阵列卡型号选择
装Linux系统时情况好得多，大多数发行版内核已经内置MegaRAID驱动，Ubuntu Server和CentOS 7以上版本基本直接识别。
关于浪潮nf5280m4 raid配置，你大概还想问
做raid会清空硬盘数据吗？
创建新阵列时选择“New Configuration”会清空所有磁盘数据，如果硬盘上已有数据，应选择“Add Configuration”或“Clear Configuration”前的备份操作，无论哪种情况，操作前备份数据是唯一正确的做法。
nf5280m4能不能同时做两个阵列？
可以，WebBIOS支持在同一台机器上创建多个Virtual Drive，比如两块盘做RAID 1装系统，剩余四块盘做RAID 5存数据,创建第二个阵列时在配置向导中勾选剩余物理盘并指定新RAID级别即可。
做完raid后进系统看不到全部容量？
首先检查阵列是否完成初始化，未初始化的虚拟盘容量显示不全，其次确认创建阵列时没有勾选占位用的“Dedicated Hot Spare”盘，最后确认硬盘本身是否被识别为4K原生扇区盘，这类盘在部分旧系统下需要手动对齐分区,容量显示会少一点。
浪潮nf5280m4的整机性能放到今天依然能胜任多数中小企业业务，搞定raid不过是这台机器运维路上的第一道门槛，配置过程中遇到的具体卡型差异，以实际阵列卡界面提示为准，数据安全无小事，每一步操作前先想清后果,总不会错。
