NC601串口服务器接RS485，核心就是两线制：从站A接NC601的A，从站B接NC601的B，GND按现场需要接，长距离两端加120Ω终端电阻，然后在Web页面把串口工作模式设为RS485、2线、半双工，波特率校验与从站完全一致。 如果你的设备是四线制RS422，那不能照搬两线接法，选错模式就会出现“能收不能发”或完全无响应。
nc601串口服务器485怎么接：先分清A/B与端子
别急着拧螺丝，先把NC601翻过来看丝印，不同批次的NC601可能用DB9、RJ45或绿色端子排，但RS485两线制信号线通常只有两根：A（D+）和B（D-），有些设备还会标GND、T/R+、T/R-,本质仍是差分信号。
接线前必须确认的三件事
- A/B极性：从站A接NC601的A，从站B接NC601的B，A/B反接是现场最常见故障,表现是发送灯闪但无回复。
- 工作模式：NC601若支持RS232/485/422三合一，必须在软件里选RS485、2线、半双工，选成422四线,两线设备无法通信。
- 共地问题：短距离同电源系统可不接GND；跨控制柜、长距离或地电位差大时，建议接GND或使用隔离型RS485模块，行业共识认为,屏蔽双绞线比普通平行线更适合RS485。
RS485两线制接线步骤
- 断电，把从站485的A接到NC601的A,B接到B。
- 若从站有GND，可接到NC601的GND；不确定时先不接,排查干扰后再补。
- 总线走手拉手拓扑，不要星形分叉，分支线尽量短,最好小于1米。
- 总线长度超过约50米，或波特率较高时，在总线物理两端各并一个120Ω终端电阻。
- 屏蔽层单端接地，通常在控制柜侧接地，另一头悬空,避免地环流。
- 上电后看NC601的TX/RX灯，发送时应有闪烁，用万用表测A-B差分电压，空闲时应有稳定差分电压,收发时抖动。

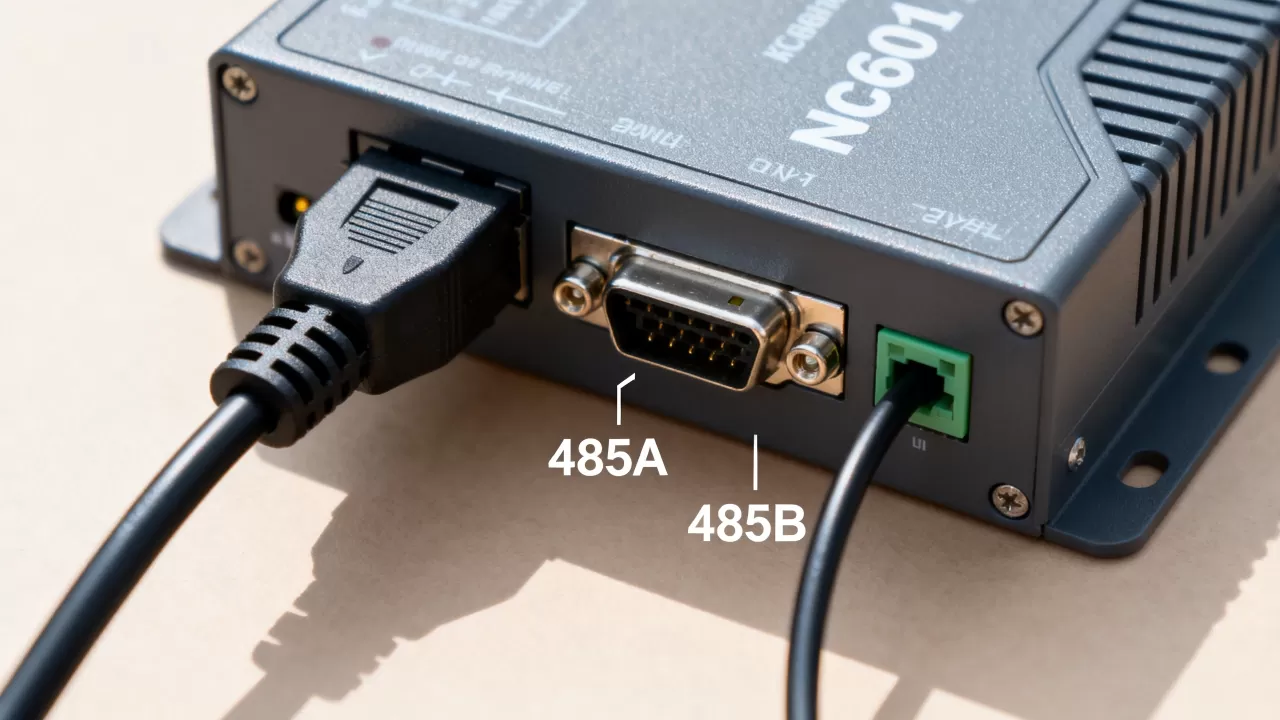

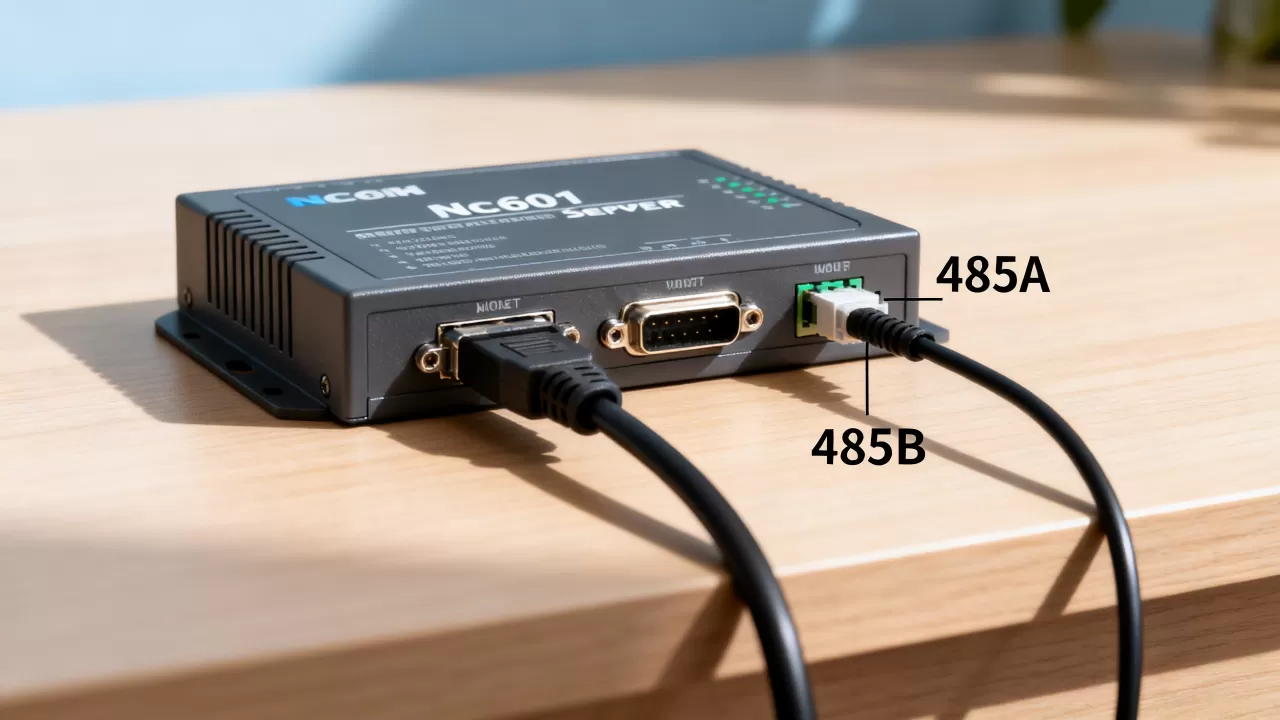

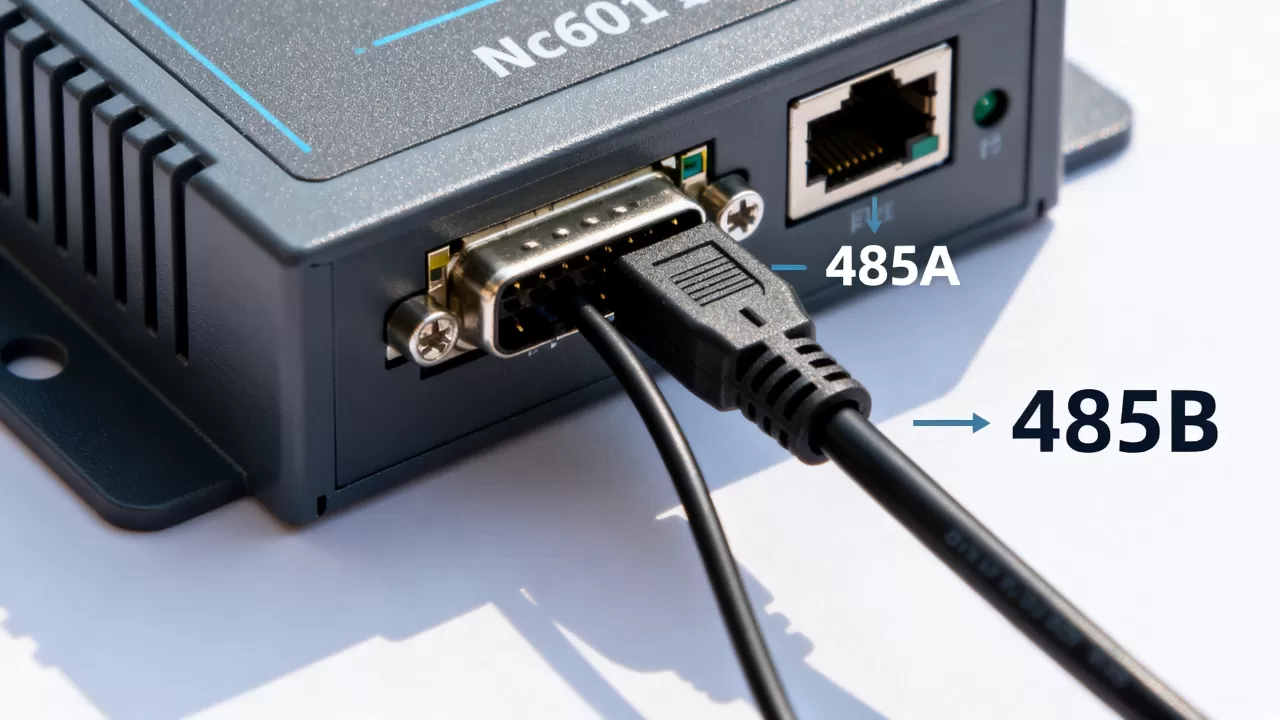

nc601串口服务器RS485接线图与DB9针脚对照
没有手册时，DB9针脚最容易接错，RS485在DB9上并没有完全统一的定义，不同厂商可能用1/2、3/8或7/9，下面给的是工业现场常见对应关系,最终以NC601铭牌和说明书为准。
| 接口形态 | 常见标记 | 接线要点 | 注意 |
|---|---|---|---|
| 绿色端子 | A、B、GND | A接A，B接B，GND可选 | 最直观，优先用端子 |
| DB9公头 | 1、2、5 | 1为B，2为A，5为GND | 部分设备相反，需查手册 |
| DB9母头 | 3、8 | 3为A，8为B | 常见于旧式转换器 |
| RJ45 | 4、5或7、8 | 成对差分 | 必须查线序，不能猜 |
485设备接入nc601串口服务器怎么设置
硬件接好后，进入NC601的Web配置页，浏览器输入设备当前IP，例如168.1.200，具体看铭牌，登录后找到“串口设置”或“Serial Port”：
- 工作模式：RS485，2线,半双工。
- 波特率：与从站一致，常见9600、19200、38400。
- 数据位：8；停止位：1；校验：None或Even,按从站设置。
- 流控：None。
- 网络模式：TCP Server,本地端口常见4001。
- 保存并重启。
电脑端可用TCP客户端连接168.1.200:4001，发送Modbus RTU帧测试，Linux下也可用socat -d -d pty,raw,echo=0 tcp:192.168.1.200:4001创建虚拟串口，能收到正确回复,说明接线和参数基本正确。
nc601串口服务器485和422区别，现场该选哪个
RS485和RS422都走差分信号，但线数和双工方式不同。RS485通常是两线半双工，同一时刻只能收或发，适合Modbus RTU多从站轮询。RS422是四线全双工，TX+/TX-和RX+/RX-分开，适合需要同时收发、点对点或主站持续下发的场景。
两线制与四线制差异
- 485两线：A、B两根信号线，布线省，成本低，多数PLC、电表、温控器用这种。
- 422四线：TX+、TX-、RX+、RX-四根信号线，接线多,但可全双工。
- NC601若支持422，必须在配置里切换，模式选错,即使线接对了也不通。
- 422设备接入485总线需要转换器，不能直接把TX+当A用。
隔离与防雷怎么考虑
室外、变频器旁、长距离隧道或不同配电柜之间，建议选隔离型NC601，非隔离设备在浪涌或地电位差下容易损坏，据工信部相关规划，工业互联网推动传统串口设备联网改造，现场电磁环境复杂，隔离和屏蔽不是可选项,而是稳定运行的基础。
上海现场nc601串口服务器485接线教程与价格参考
上海及华东项目常见场景是：老旧PLC柜、门禁控制器、电表集中器接入NC601，再通过局域网传到上位机，现场空间小、线缆旧、接地复杂,排查顺序建议从物理层开始。
现场排查：不通、丢包、乱码
- 完全不通：先查A/B是否反接、波特率是否一致、从站地址是否匹配。
- 乱码：多为波特率、数据位、校验位不匹配,或RS485与RS422模式选错。
- 丢包：检查终端电阻、屏蔽层、总线是否星形分叉、TCP超时是否过短。
- 时好时坏：用隔离器或换屏蔽双绞线,检查变频器干扰和共地问题。
- 多从站：轮询间隔不要太短，Modbus RTU帧间至少留3.5个字符时间。
价格与选型参考
NC601串口服务器的价格受接口数量、隔离等级、是否带4G、边缘计算和掉线缓存影响，单口基础非隔离款常见在百元上下，隔离型、双口或多主机轮询型号会更高，上海等现场若需要上门调试，服务费、线材和端子另计，采购时别只看“nc601串口服务器485接线价格”，先确认协议、隔离和供电方式。
业内专家指出，RS485的生命力在于简单可靠，但简单不等于随便接，A/B、终端电阻、共地和模式设置,任何一个环节出错都会表现为通信失败。
Q&A：nc601串口服务器485怎么接与排障
nc601串口服务器485怎么接PLC？
PLC的RS485 A/B对应接到NC601的A/B，PLC侧设为Modbus RTU从站，地址、波特率、校验与NC601串口参数一致，NC601设为TCP Server，上位机通过Modbus TCP网关或虚拟串口访问，如果PLC是RS232口,需要先加RS232转RS485模块。
nc601串口服务器485和422能混接吗？
不能混接，两线RS485只有A/B，四线RS422有TX+/TX-和RX+/RX-，NC601若支持422，需要在配置中切换为四线全双工，接线也要改成四线，把422的TX+当485的A用,通常无法正常通信。
nc601串口服务器485接线价格大概多少？
基础单口非隔离款常见在百元上下，隔离型、双口、带4G或边缘计算功能的型号价格更高，上海现场调试和线材费用另算，最终价格取决于接口数量、隔离等级和是否需要现场集成,设备铭牌与采购清单上的型号决定具体配置。
