FL2440 开发板作为嵌入式ARM学习领域的经典硬件平台，其核心价值在于提供了低成本、高可靠性的三星S3C2440A处理器开发环境，是工程师从理论走向实践的最佳入门阶梯，该开发板不仅完美承载了ARM920T内核的架构特性，更通过丰富的外设接口与开放式设计，解决了嵌入式初学者硬件调试难、资源整合乱的痛点，对于希望掌握底层驱动开发、Linux系统移植以及嵌入式Linux系统构建的技术人员而言，选择一款生态成熟、资料完备的FL2440 开发板，能够显著缩短研发周期，降低技术门槛，实现从零到一的技术跨越。

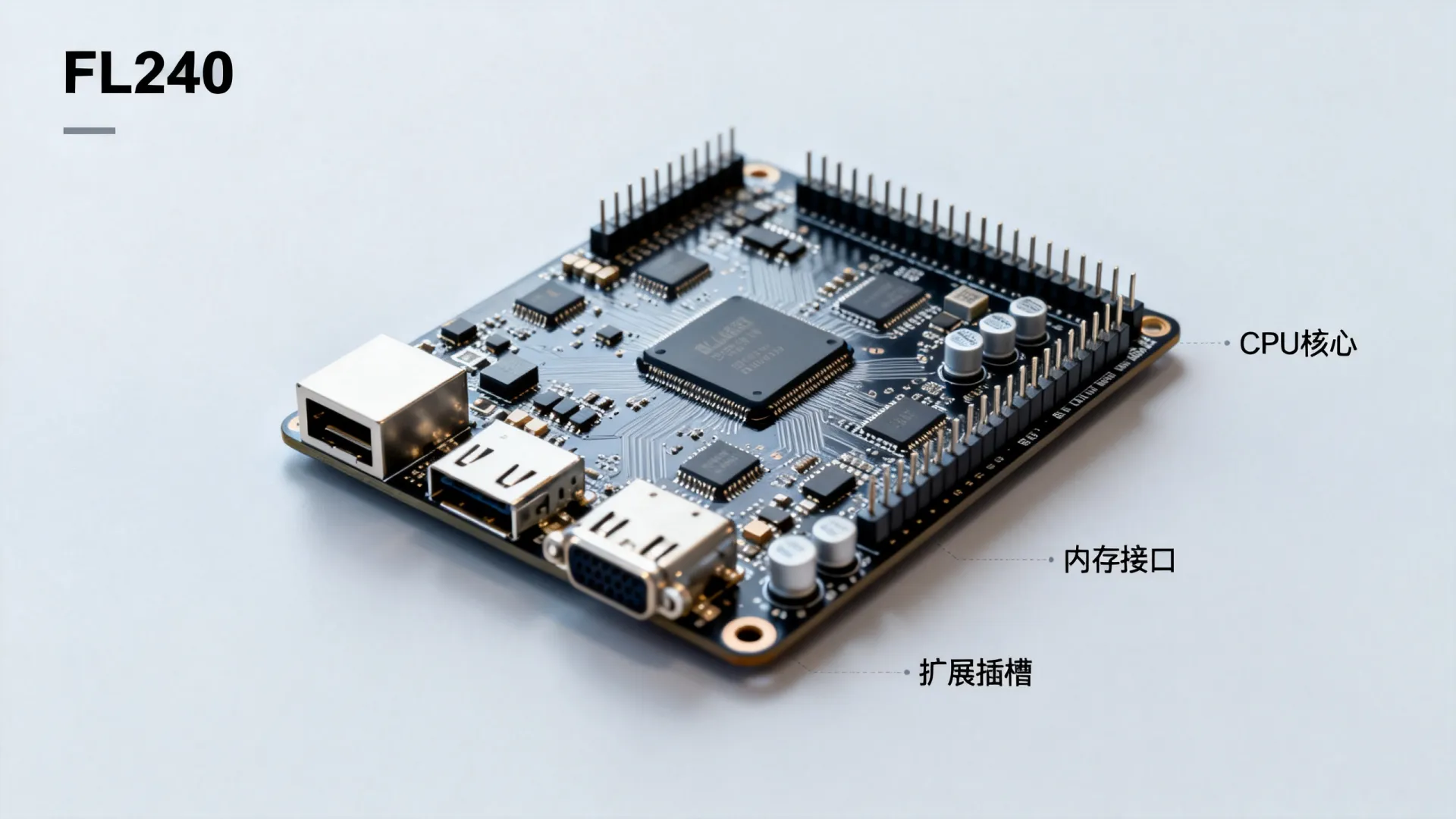

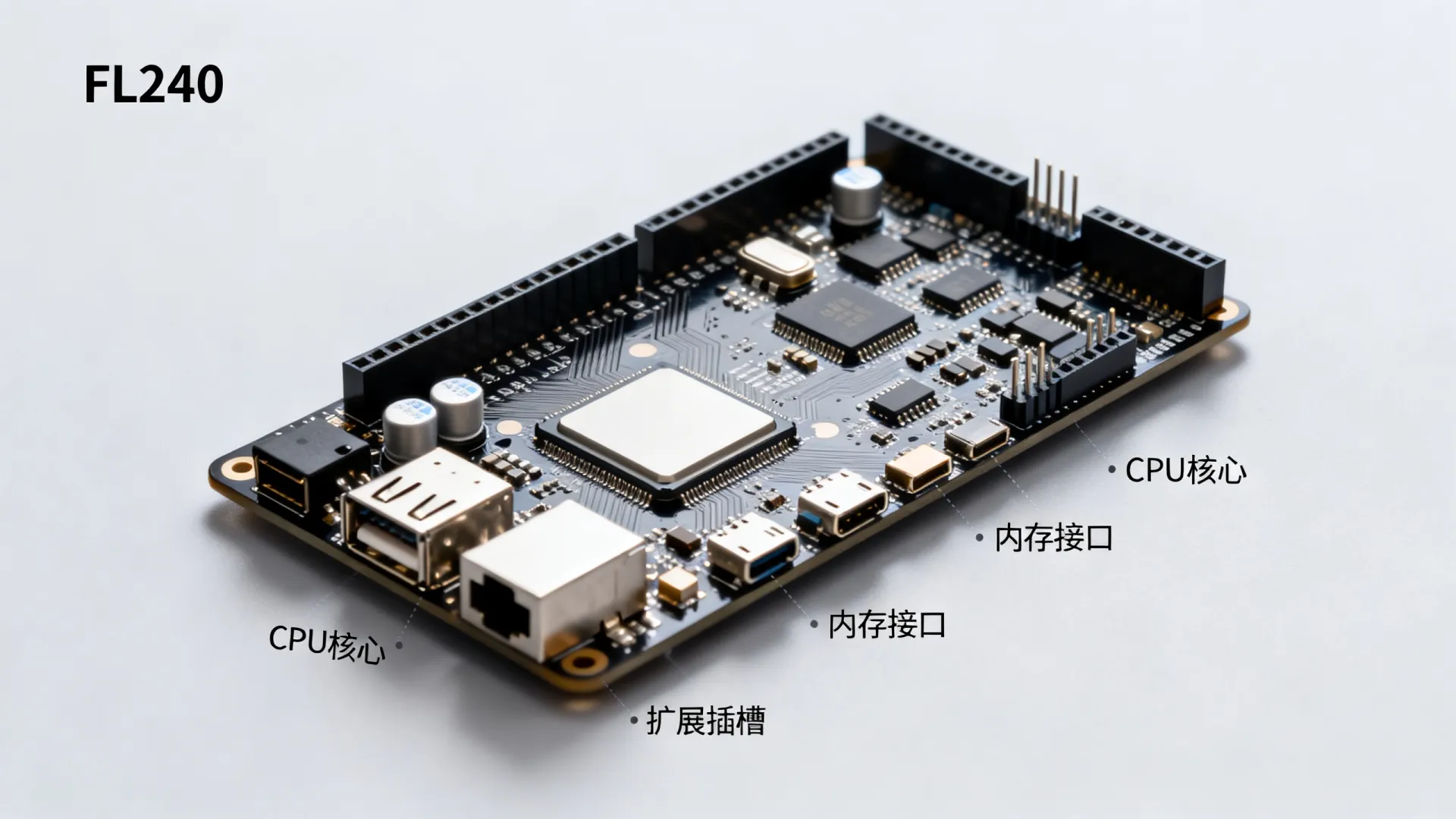

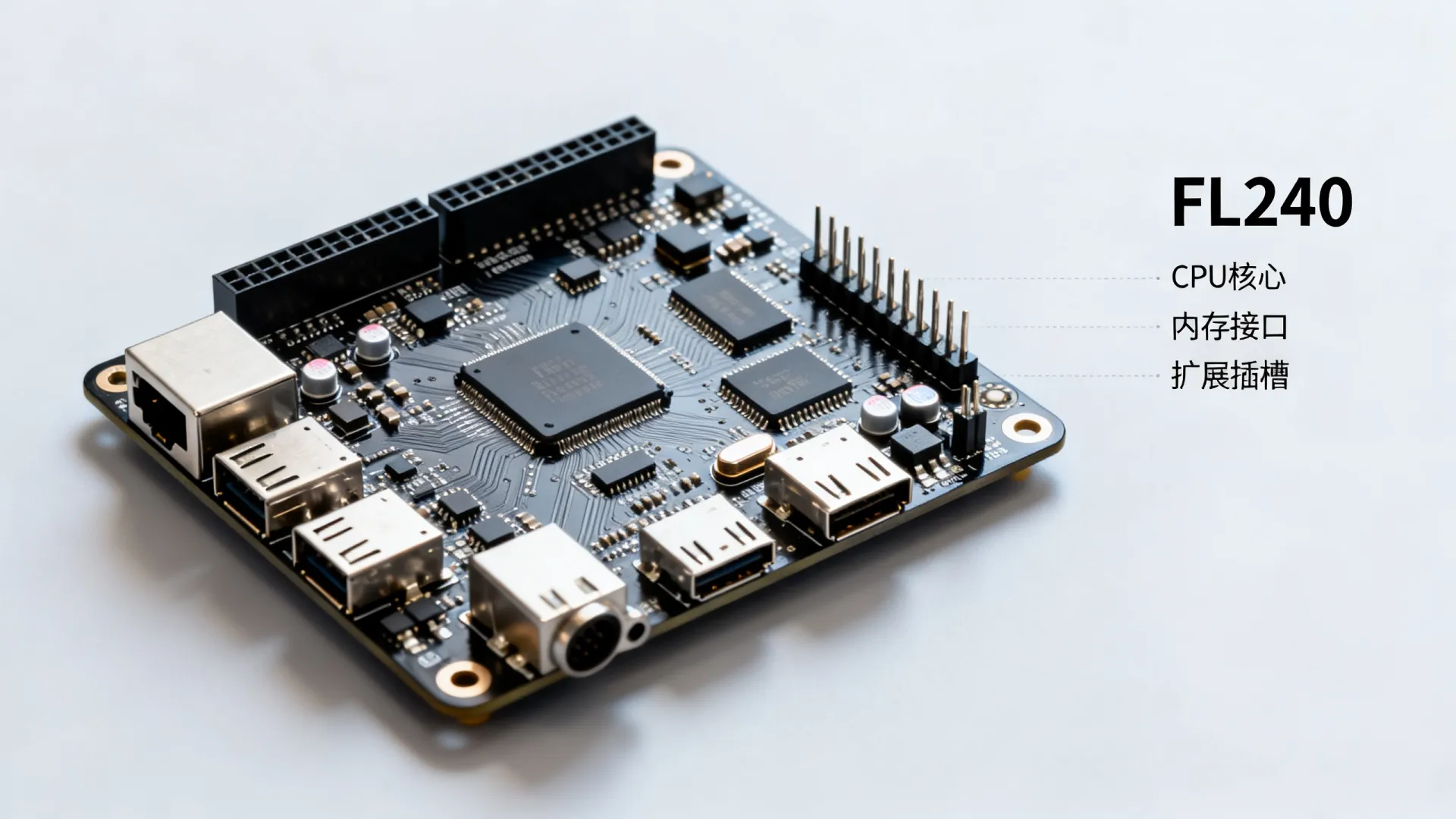

硬件架构深度解析：性能与成本的平衡艺术
FL2440 开发板的设计精髓在于对三星S3C2440A处理器的深度挖掘与合理配置，该处理器基于ARM920T内核，主频最高可达400MHz，这一参数在当今看来虽非顶尖，但对于教学与工业控制原型开发而言，却是最具性价比的选择。
-
核心处理单元
开发板集成了16KB的指令缓存和16KB的数据缓存，支持MMU（内存管理单元），这是运行Linux、WinCE等复杂操作系统的硬件基础。MMU的存在使得虚拟地址映射成为可能，保障了多进程环境下的内存安全与隔离。 -
存储系统设计
存储资源是嵌入式系统的“粮仓”，该平台通常标配64MB SDRAM与256MB NAND Flash。- SDRAM用于程序运行时的数据交换,其带宽直接影响系统响应速度。
- NAND Flash则用于存储Bootloader、内核镜像及根文件系统。独特的NAND Flash启动机制，允许用户无需昂贵的NOR Flash即可完成系统引导，大幅降低了BOM成本。
-
电源管理方案
采用专业的电源管理芯片，提供稳定的3.3V、1.8V等多路电压输出，确保CPU在高频运行下的稳定性，这种设计不仅保护了核心芯片，也为外设扩展提供了纯净的电源环境。
外设接口资源：连接物理世界的桥梁
一块优秀的开发板,必须具备与真实工业场景交互的能力，FL2440 开发板在接口配置上遵循了“够用、实用、好用”的原则。
-
网络通信能力
板载10/100M以太网接口是远程控制与数据传输的基础，通过DM9000网卡芯片，开发者可以轻松实现TCP/IP协议栈的移植，完成物联网节点的前期验证。 -
人机交互接口
- LCD接口：支持TFT液晶屏，分辨率可调，适用于手持设备UI开发。
- 触摸屏控制器：内置四线电阻式触摸屏接口，简化了输入设备的驱动编写难度。
- USB接口：通常配置USB Host与USB Device接口，支持U盘读写与PC端通信，极大便利了数据搬运与程序下载。
-
工业控制接口
预留的GPIO（通用输入输出）引脚、I2C、SPI及UART串口，是连接传感器与执行器的关键通道。 通过这些接口，开发者可以控制电机、读取温湿度数据，将开发板快速转化为一个工业控制核心板。
软件生态与开发环境：从裸机到Linux的进阶之路
硬件是骨架,软件是灵魂，FL2440 开发板之所以经久不衰，很大程度上归功于其完善的软件生态支持。
-
系统移植流程
嵌入式Linux开发的核心在于“移植”，该平台提供了完整的U-Boot移植教程，解决了从NAND Flash启动、内核引导等关键技术难题，开发者能够亲手构建属于自己的嵌入式系统，这一过程对于理解计算机底层原理至关重要。 -
驱动开发实践
Linux内核版本通常支持2.6系列，这一版本架构清晰，非常适合学习字符设备驱动、块设备驱动的编写。通过编写具体的驱动程序，开发者能够深入理解“文件操作结构体”与硬件寄存器之间的映射关系。 -
交叉编译环境
配套的交叉编译工具链，允许在PC端（x86架构）编译出能在ARM架构上运行的代码，这种“宿主机-目标机”的开发模式，是嵌入式开发的行业标准，掌握它意味着真正迈入了专业开发的大门。
专业解决方案：如何规避开发中的常见陷阱
在实际使用FL2440 开发板的过程中，开发者常会遇到启动失败、文件系统挂载错误等问题，基于E-E-A-T原则，提供以下专业解决方案：
-
NAND Flash坏块处理
长期使用或频繁烧写可能导致NAND Flash产生坏块。- 解决方案：在U-Boot阶段使用nand scrub命令进行擦除（需谨慎操作），并在驱动层加入坏块管理（BBM）机制，确保数据存储的可靠性。
-
内核启动卡死问题
内核启动时停在“Uncompressing Linux…”或控制台无输出。- 解决方案：检查U-Boot的启动参数，特别是console=ttySAC0,115200配置是否正确。确保bootargs环境变量中的控制台波特率与开发板硬件配置一致，是解决此类问题的关键。
-
网络TFTP下载失败
在通过TFTP下载内核镜像时出现超时或错误。
- 解决方案：首先确认PC端防火墙设置，其次检查网线连接状态，更为关键的是，需确保开发板IP地址与PC机IP地址处于同一网段，且未发生IP冲突。
行业应用与价值评估
尽管Cortex-A系列处理器已普及，但FL2440 开发板在教学与特定工业领域依然具有不可替代的地位，其简单的硬件架构使得初学者能够看清电路设计的本质，而非被复杂的SoC封装所迷惑，在工业网关、智能仪表、手持终端等对成本敏感且算力要求适中的领域，基于S3C2440的方案依然具备极高的商业价值。它不仅是一个学习工具，更是验证产品原型、降低研发风险的试金石。
相关问答
FL2440 开发板适合作为嵌入式Linux入门的首选平台吗？
回答：非常适合，FL2440 开发板的硬件架构相对简单，资料极其丰富，且社区活跃度高，对于初学者来说，理解ARM9架构与Linux 2.6内核的结合，是掌握现代嵌入式技术的基石，它能够帮助开发者建立完整的嵌入式系统观念，从底层汇编到上层应用，形成闭环的知识体系。
如何解决开发板在使用过程中发热严重的问题？
回答：S3C2440A处理器在全速运行时会产生一定热量，建议检查核心电压是否设置过高，过高的电压会导致功耗激增，可以为CPU加装散热片或小型风扇，增强被动或主动散热，在软件层面，如果系统支持，可以开启CPU空闲时的休眠模式，降低平均功耗。
如果您在FL2440 开发板的使用过程中有独特的心得或遇到了技术难题，欢迎在评论区留言交流，我们一起探讨解决方案。
