服务器无刷4线散热风扇的接法核心就一句话：红线接正极、黑线接地线、黄线接转速检测、蓝线接PWM调速，但前提是针脚定义符合Intel标准，否则必须先核对厂商规格书。很多服务器风扇来自台达、三洋、建准，针脚排列和颜色并不完全统一，插错线轻则转速失控,重则烧毁风扇或主板接口。

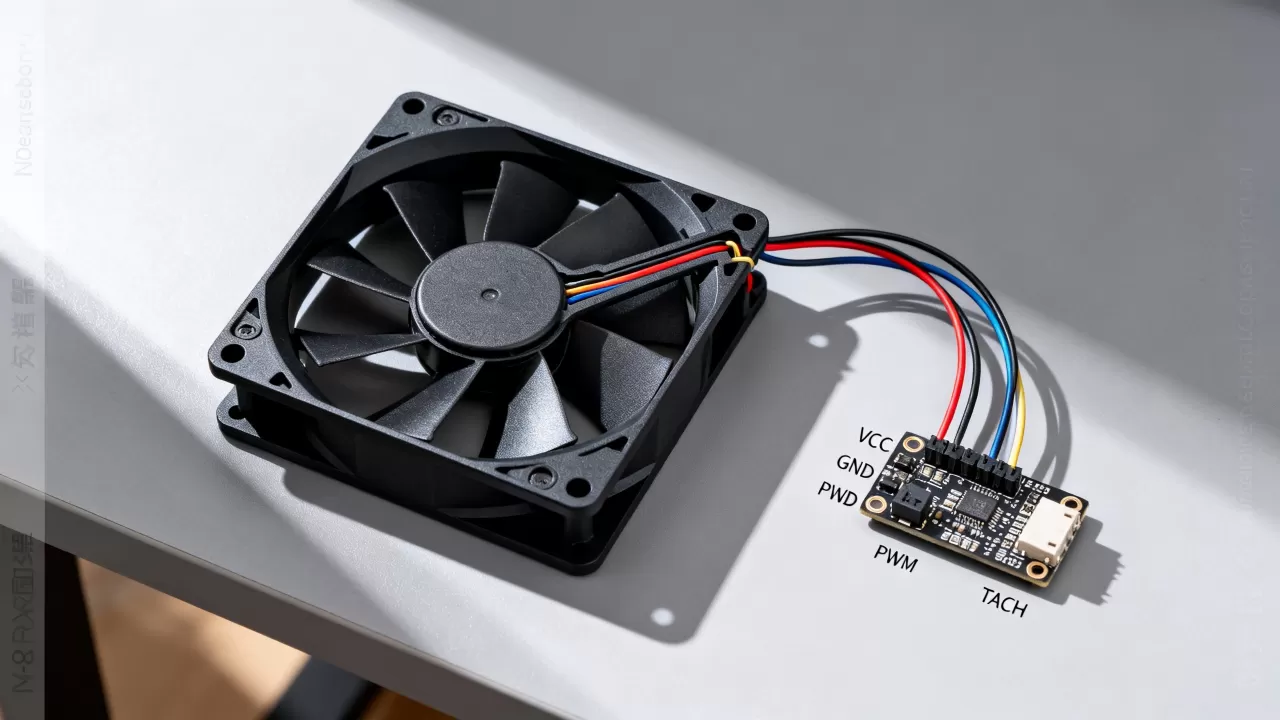

服务器风扇4线接线定义你真的看懂了吗
先解决最核心的问题：四根线分别干什么，服务器风扇和普通台式机风扇最大的区别在于第四根PWM线，它不靠降低电压来减速，而是通过主板发送方波信号控制转速，行业共识认为，Intel 4线风扇标准是目前最通用的参考基准。
标准针脚顺序（Intel规范）
按Intel定义的4线风扇接口，从主板插座靠近锁扣的一端开始,针脚顺序如下：
| 针脚 | 颜色（最常见） | 功能 | 说明 |
|---|---|---|---|
| 1 | 黑色 | GND 地线 | 公共负极，也接转速线回路 |
| 2 | 黄色或绿色 | +12V 正极 | 风扇供电，有些品牌是红色 |
| 3 | 黄色（或白色） | Sense 转速反馈 | 开漏输出，输出两个脉冲代表转一圈 |
| 4 | 蓝色 | PWM 调速控制 | 主板发送占空比信号控制转速 |
你看，颜色并不能作为绝对依据，台达部分型号的转速反馈线是白色，三洋有的风扇把正极做成棕色，如果手上只有裸线，最稳妥的方式是大板通电后，用万用表测量各线对地电压：有
12V电压的那根就是正极，电压接近0且对地导通的那根是地线，剩下两根分别对地测，PWM线常态下也有3V或5V电压,转速线则是悬空状态。
非标厂商的针脚差异
戴尔、惠普服务器拆机风扇常常不按Intel标准走，比如戴尔某些4线风扇，第三针是PWM，第四针才是转速反馈，和标准完全反了，接之前先去搜该型号的官方规格书或拆解帖,不要直接套用通用定义。

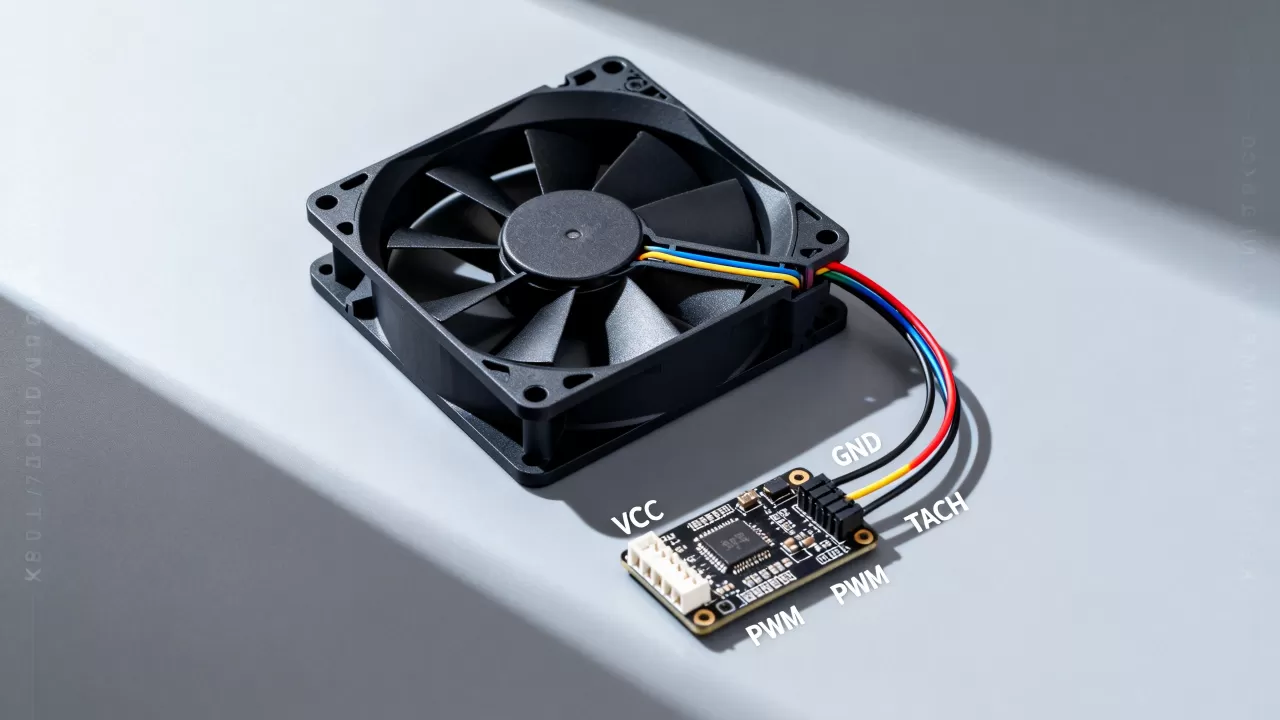

pwm风扇调速线怎么接最稳妥
PWM是这四根线里最容易让人犯迷糊的一根，服务器主板的PWM信号是5V~3.3V的方波，频率通常在25kHz左右，台式机主板也兼容这个频率,接法分两种场景。
接主板4针插座
这是最省事的方案，把风扇插头插到主板CPU_FAN或CHA_FAN的4针座子上，注意防呆口对齐，插上后进BIOS把风扇模式设为PWM，如果主板默认是DC模式，风扇会一直满转,因为电压拉满等于输出恒定高电平。
- 确认主板插座是4针且支持PWM控制，有些低端主板3针座子不识别第四根线
- 插头方向要对准，强行反插会顶弯针脚
- 插好后看BIOS显示的转速值，如果为0说明转速线没接对

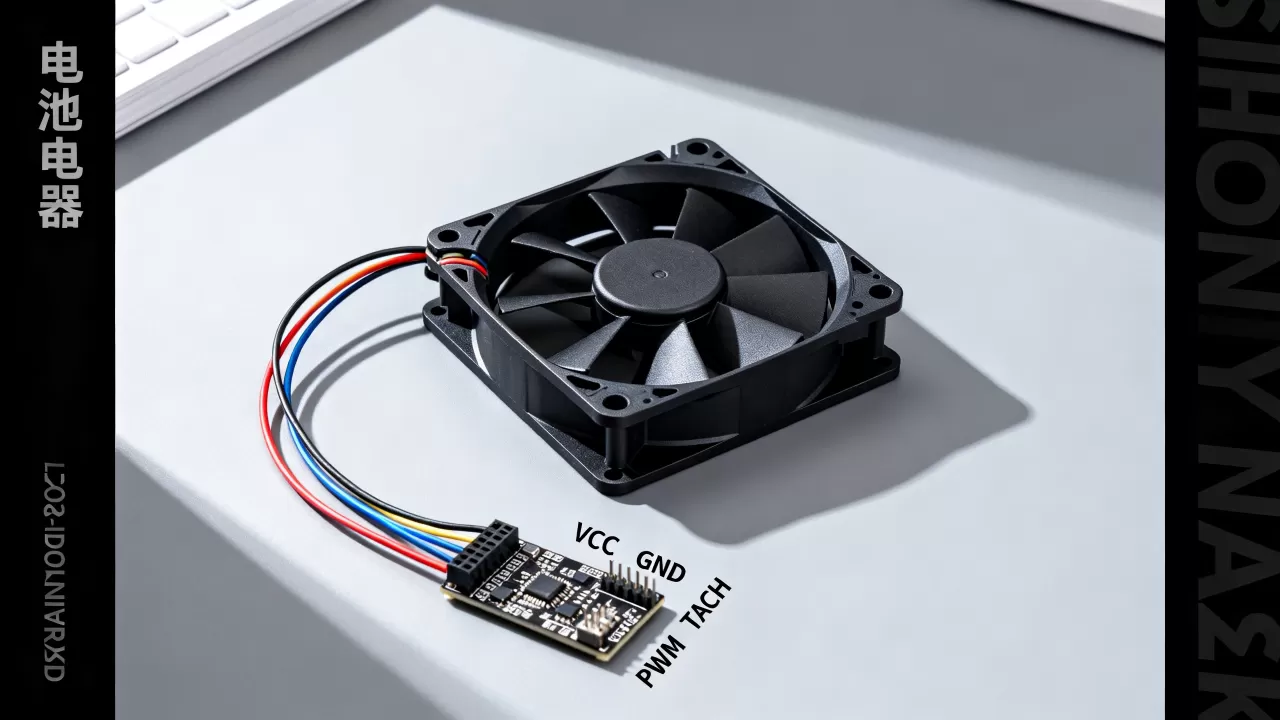

接独立调速器或转接线
如果风扇要接调速器，市面上多数PWM调速器是低端控制，把调速器串联到风扇供电线上，PWM线接不接无所谓，但真正支持PWM信号的调速器，接线方式为：电源正极接调速器输入，调速器输出接风扇正极，风扇PWM线接调速器的控制端，地线直接共用，别把PWM线接电源正极，不然风扇会认为一直100%占空比。
4线风扇转速线接反了会怎样
转速反馈线（Sense）是开漏输出结构，内部是一个三极管开关，它自己不会输出电压，而是通过周期性接地来产生脉冲信号，接反了通常不会烧东西，但主板读不到转速，有些主板会直接报错CPU_FAN FAIL,拒绝开机。
判断转速线是否接对
接好后用手拨动风扇扇叶，如果主板显示转速在几百到几千RPM之间波动，说明转速线正常，如果显示为0，试试把转速线串联一个10kΩ上拉电阻到+5V或+12V，因为部分主板的上拉电压不够,服务器风扇内部阻抗较大时读不到信号。
4线转3线场景
台式机老主板只有3针插座，服务器4线风扇怎么接？两根电源线照接，转速线也接到主板上，PWM线不接，此时风扇状态是满速运行，因为PWM悬空时风扇内置控制电路默认全开，想降速就串电阻或降压，但不推荐，无刷电机在低电压下容易堵转发热,噪音降了寿命也降了。
服务器风扇改家用静音方案实测
很多玩家拿服务器风扇改机箱散热或自制排风，但满载7000转的噪音谁用谁知道，改静音的核心不是调低电压，而是改变PWM波形,这里直接给你一套经过大量玩家验证的低成本操作路径。
- 花几十块买一个PWM信号发生器，频率调到25kHz，占空比调到30%起步
- 不买发生器的话，用台式机主板BIOS把对应风扇曲线拉平，设置一个固定的较低转速百分比
- 注意：任何PWM方案下风扇都有最低启动电压，一般是额定电压的30%~50%，低于这个值不会转
台达的暴力扇在40%占空比时转速能降到2000转左右，噪音可以接受，风量依然比普通机箱风扇大。
不要只靠串二极管降压，两极管压降0.7V对无刷电机来说微乎其微,实际效果有限。
4线风扇接错线损坏主板的概率有多大
这个问题困扰很多刚开始折腾服务器风扇的玩家，业内专家指出，把12V接到信号线上是烧坏主板风扇接口的常见原因，但概率没有想象中高主板风扇插座本身就带有有限的短路保护,多数情况下损坏的是风扇内部的驱动IC。
不过服务器风扇接口不是为插拔设计的，接错线后风扇不转，先断电，用万用表蜂鸣档量插座两端的导通性，确认没有短路再上电测试，多花两分钟检测,能省一块主板的钱。
服务器无刷4线散热风扇接法常见问题
4线风扇接3针插座转速会失控吗？
不会失控，风扇会以固定速度运行，通常是全速，因为PWM线悬空，风扇内部电路默认占空比为100%，如果想控制转速,建议改用支持PWM的调速器或换一块4针主板。
服务器风扇的接地线可以多根并联吗？
可以，多数情况下工作正常，服务器机箱内部风扇阵列就是多根地线共用同一个回流路径，但并联超过4个时，建议用线径更粗的导线,避免电流堆在一条线上导致发热和压降。
如何用万用表快速确认四根线的作用？
先用电阻档量对地电阻，GND对地阻值接近0Ω；通电后量电压，+12V和PWM线都有电压，但PWM线电压通常低于5V，剩下那根就是转速线，它连接的芯片在不通电时不导通,对地读数是高阻状态。
