华三r4900 g5服务器怎么上架?,上架步骤有哪些?

华三R4900 G5服务器上架的核心流程包括:确认机柜深度与承重、安装导轨、固定服务器、连接线缆并加电自检,整个操作需两人配合且全程佩戴防静电手环,两小时左右即可完成单台部署。

准备工作:上架前必须确认的物理环境

服务器上架不是把机器塞进机柜那么简单,多数机房故障都源于上架环节的细节疏忽,在动手之前,先把下面几项逐条对照检查。

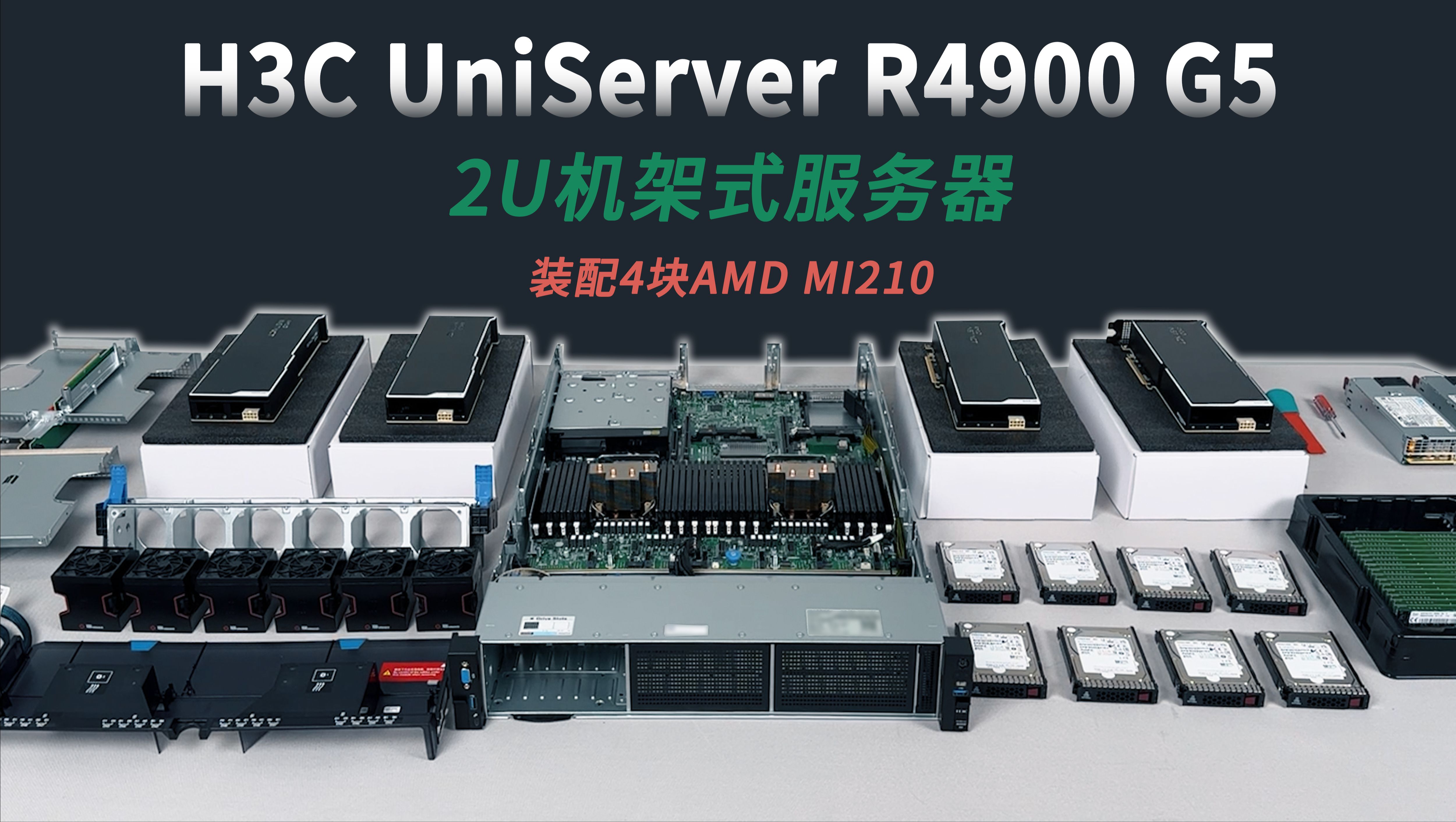

H3C UniServer R4900 G5沉浸式装机
加载中
H3C UniServer R4900 G5沉浸式装机

机柜深度与孔距

R4900 G5的机身深度约为780mm(不含把手和电源出线),加上前后走线空间,建议机柜有效深度不低于1000mm,行业常见的600mm宽机柜完全兼容,但要注意立柱孔距:

  • 标准方孔机柜:直接使用浮动螺母,孔距遵循U位标准(44.45mm/U)
  • 丝杠式机柜:需提前确认丝杠间距是否能兼容服务器两侧的安装耳
  • 四柱机柜:前后立柱间距建议在600mm-900mm之间,否则要调整安装耳位置

笔者曾遇到客户在深度800mm的机柜里强行安装R4900 G5,结果前门无法关闭,散热风道被完全堵死。机柜深度必须大于服务器深度+前后各预留50mm以上的散热空间,这是底线。

承重与通风规划

R4900 G5满配(双路CPU+16块硬盘+双电源)重量接近30kg,单台问题不大,但若机柜中集中部署多台,必须计算底层承托:

  • 普通21英寸机柜承重能力多在100kg-300kg,要预留至少30%余量
  • 每台服务器之间至少间隔1U空隙,避免热空气在机柜内部积聚
  • 确认机房空调送风方向,建议服务器正面朝向冷通道

工具清单与人员要求

上架必备工具清单,缺一不可:

  1. 十字螺丝刀(优选带磁力,吸螺丝方便)
  2. 浮动螺母安装钳(方孔机柜专用)
  3. 防静电手环(佩戴后接入机柜接地端子)
  4. 标签打印机或标签纸(线缆标识用)
  5. 托盘或桌子(放服务器临时使用,严禁直接放地板)
  6. 华三r4900 g5服务器怎么上架?,上架步骤有哪些?

人员配置方面,全程需要两人协作,R4900 G5在前面板有把手,但整机重心偏后,单人搬运容易闪腰或磕碰导轨。

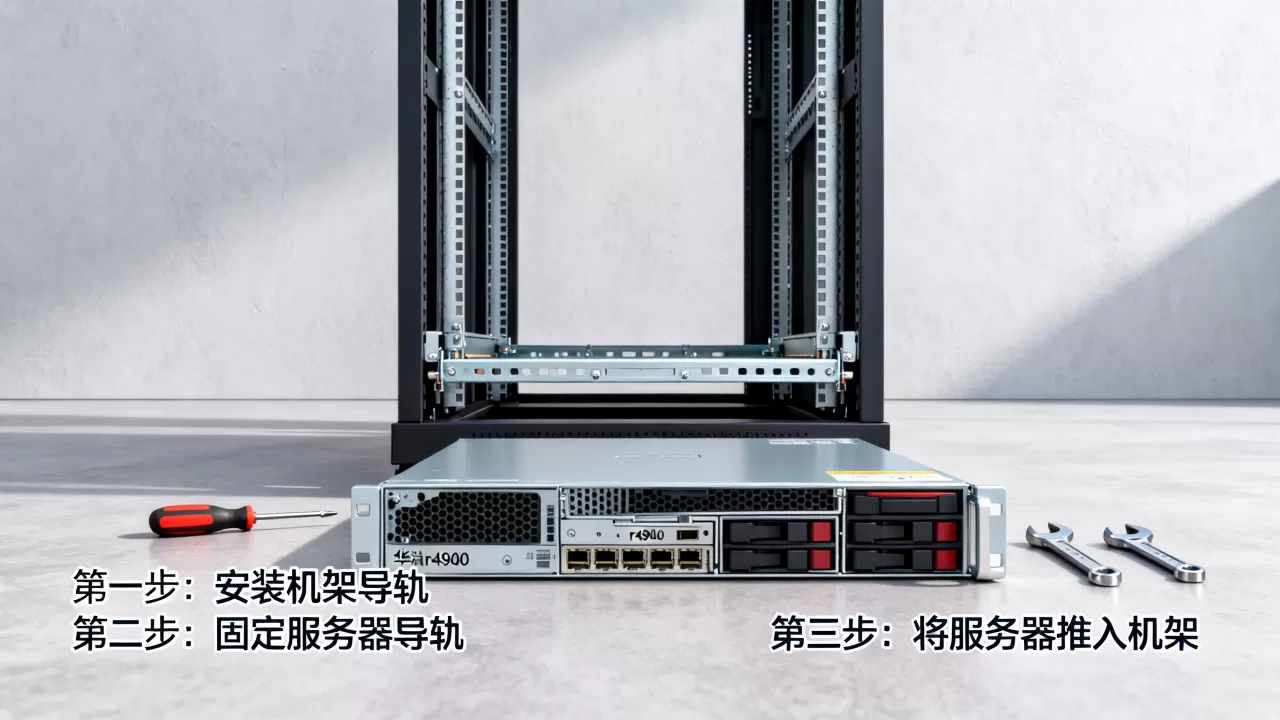

导轨安装:基础决定成败

R4900 G5出厂自带可伸缩滑轨,无需额外购买,导轨分为左右两条,安装时注意区分方向,左侧导轨贴有L标识,右侧为R标识。

确定U位高度

用卷尺从机柜底部向上量,找到目标U位的上下边界,安装前先在立柱上做好记号,确保左右高度完全一致,误差控制在1mm以内,若左右高度不平,服务器推进去时会卡住或刮伤导轨。

导轨与机柜固定方式

华三原厂导轨支持两种安装模式:

  • 方孔机柜免工具安装:导轨前端有卡扣,直接卡入方孔,后端用两颗螺丝锁定
  • 螺纹孔机柜螺丝固定:前后各用两颗M5螺丝锁紧,注意不要拧太死,稍留余量方便后期微调

具体操作步骤:

  1. 将导轨内轨完全拉出,听到“咔嗒”声后确认触发锁定
  2. 将导轨后端对准机柜后立柱,先卡后锁
  3. 调节导轨前端的伸缩机构,使其贴合并固定在前立柱
  4. 安装另一侧导轨,用水平尺测一下两条导轨是否在同一水平面

导轨内轨的解锁与复位

安装好导轨后,服务器底部的安装耳需要挂在内轨上,R4900 G5的滑动内轨有双重锁定机制:

  • 前端扳扣:用力按压同时向外拉,可解锁内轨使其完全脱出
  • 后端止挡:防止内轨过度拉出导致服务器掉落

行业内常见的错误是将内轨当成固定轨直接用力推回,导致滑轨滚珠脱落,正确做法是将内轨拉至完全展开位,确认止挡卡扣弹起,再对准服务器底部的插槽推入。

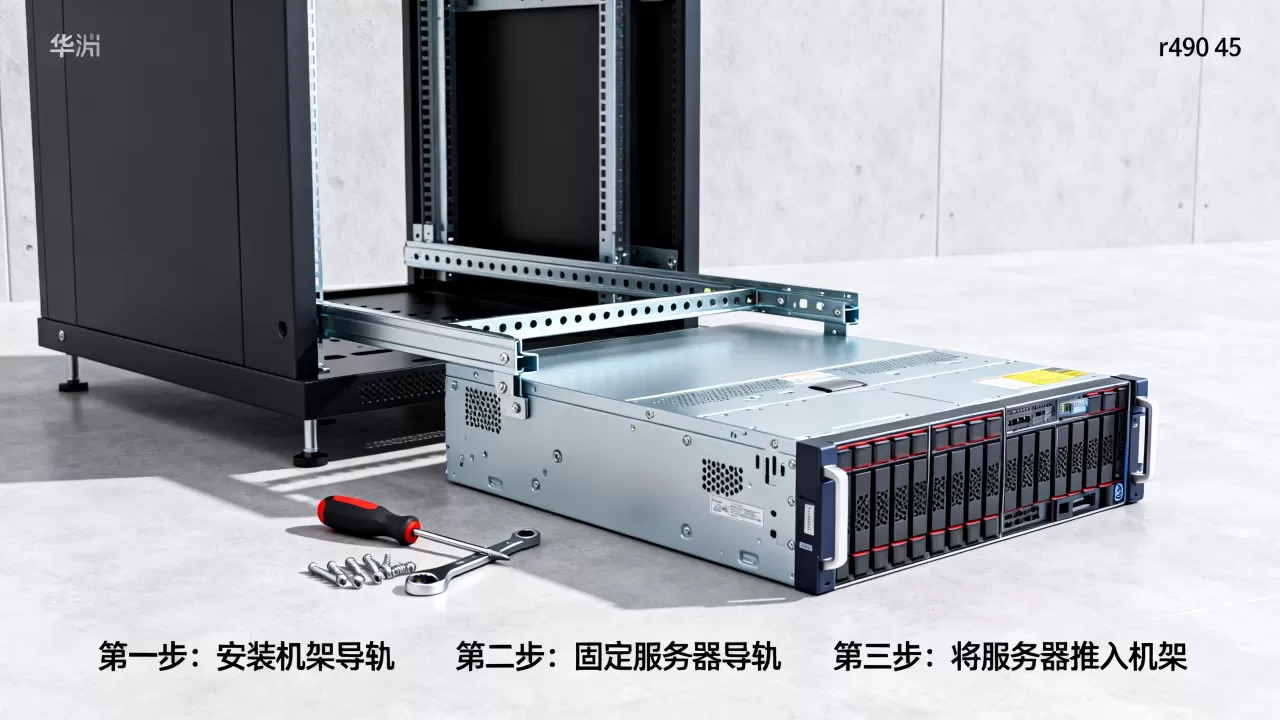

服务器上架:推入、固定、调平

推入服务器的正确姿势

将R4900 G5抬起至导轨高度,两侧安装耳对准内轨的滑槽,水平缓慢推送,注意:

  • 先推入2/3深度,检查两侧是否同步
  • 华三r4900 g5服务器怎么上架?,上架步骤有哪些?

  • 若感到明显阻力,立即停止,退出检查导轨是否正确安装
  • 不要用蛮力推拉,EIA螺丝孔错位会导致面板变形

服务器完全推入后,安装耳前方的松不脱螺丝要与机柜立柱的螺母孔对齐,用十字螺丝刀锁紧,每台服务器至少需要拧四颗螺丝(左右各两颗)。

承重螺丝与接地

在某些部署场景下(如机柜频繁搬运、地震多发区域),建议加装后部承重支架,R4900 G5机箱尾部预留了支架安装孔位,使用M4螺丝固定,同时将服务器的接地螺柱与机柜接地排连接,接地是静电防护的必要环节,有些运维团队经常忽略这一步。

线缆连接与加电自检

电源线连接顺序

服务器推入并固定好后,开始接线,原则是先连电源线,再连数据线,最后连网线:

  1. 将两条冗余电源线分别连接到R4900 G5的双电源模块上
  2. 连接到机柜PDU(电源分配单元)上,注意核对PDU电流上限
  3. 确认电源模块指示灯亮起为绿色,若为黄色则说明供电异常

网线与管理口连接

R4900 G5后部布局,常用接口从右向左依次是:

  • 1GbE管理口(标注为HDM,远程管理专用)
  • 板载网卡(多为4个10GE接口)
  • USB 3.0接口
  • VGA接口(接显示器调试用)

连接HDM管理口后,可在笔记本浏览器中访问默认管理地址(出厂时面板上有标签),默认账号密码在产品手册中也有说明。

上电开机验证

全部线缆连接完成后,先观察前后面板指示灯状态,按下前面板电源键后,注意以下启动过程:

  • 风扇全速运转约30秒后自动降速,这是正常自检过程
  • 前面板显示屏会依次显示硬件自检进度
  • 若长时间停留在某一项,说明对应硬件可能存在问题

自检无报错后,进入HDM管理界面查看硬件状态。确认CPU、内存、硬盘全部正常识别,上架流程即宣告完成。

常见上架误区与应对策略

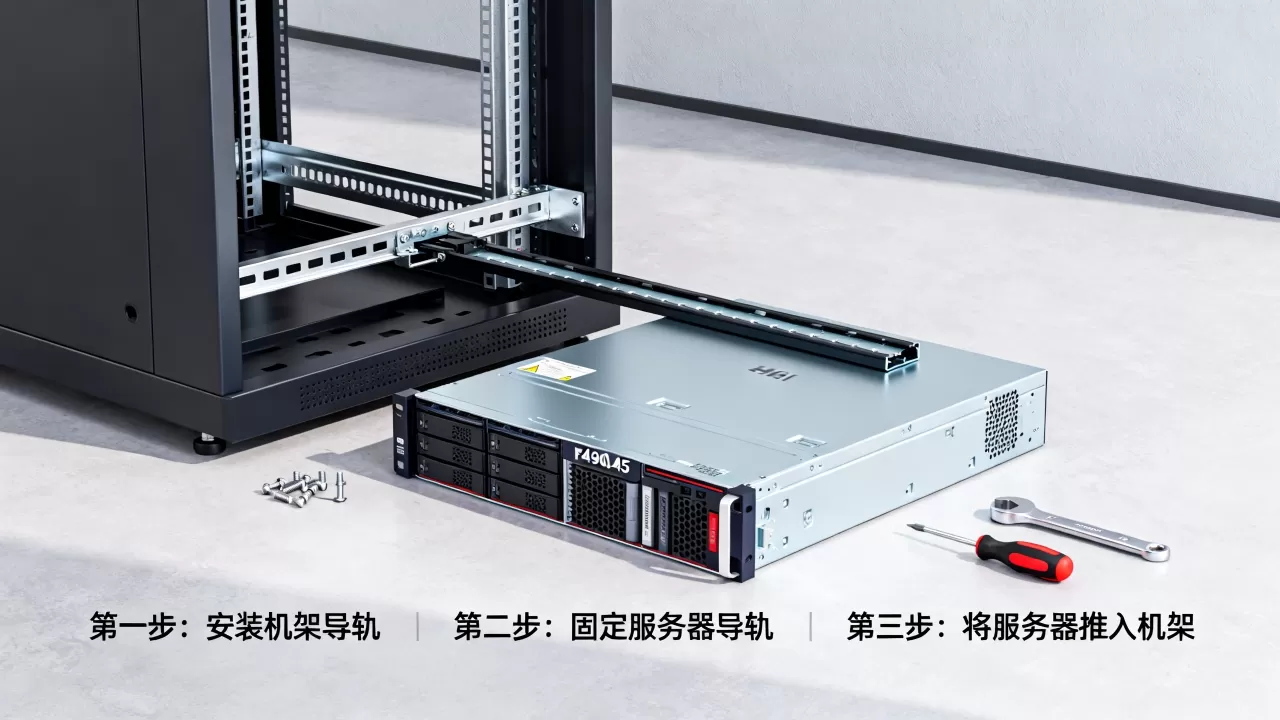

华三r4900 g5服务器怎么上架?,上架步骤有哪些?

线缆预埋问题

很多客户会先布好线缆再上架,这会导致服务器推入位置不理想,或线缆弯曲半径过,甚至挤压损坏,正确做法是先上架并固定服务器,再根据实际位置布线,如果机柜内线缆较多,建议使用理线器或走线槽,将强弱电分离。

冷热通道混淆

R4900 G5采用前置硬盘、后置电源的风道设计,服务器正面必须朝向冷区,后部朝向热区,若将服务器反装(前朝热区),散热效率会大打折扣,关键部件寿命会受到影响。

海拔与温度限制

设备运行环境温度要求为5℃-35℃,海拔超过900m时,每升高300m,最高允许温度降低1℃,在拉萨或昆明等高海拔地区部署时,要适当降低机房空调设定温度。

Q&A:上架过程中的高频问题

R4900 G5服务器上架需要几个人配合操作?

最少需要两人,一人负责抬举服务器对准导轨,另一人负责固定螺丝和观察位置是否歪斜,单人在没有升降车辅助的情况下,不建议尝试搬运R4900 G5,存在跌落砸伤风险,如果机柜位置较高,可将服务器放置在机柜托架上先推入,再对齐导轨推入,同样需要双人配合。

华三R4900 G5与R4900 G3上架的区别是什么?

导轨尺寸和安装孔位位置不同,R4900 G5相比G3机身长度增加约30mm,导轨在机柜内的固定点略微后移,在使用旧机柜替换服务器时,必须重新测量立柱孔距并微调导轨位置,不能直接沿用原来的孔位标记,R4900 G5的电源模块功率更高,接线时需确认PDU输出规格是否匹配。

华三R4900 G5服务器上架完成后无法开机,最可能的原因是什么?

排查顺序为:电源线是否插紧PDU供电是否正常服务器前面板电源按钮是否因运输遮挡物卡住,其次检查导轨安装是否导致机箱变形,轻微变形会使主板短路保护触发。约九成的上架后无法开机问题源于供电接触不良或机箱变形。
